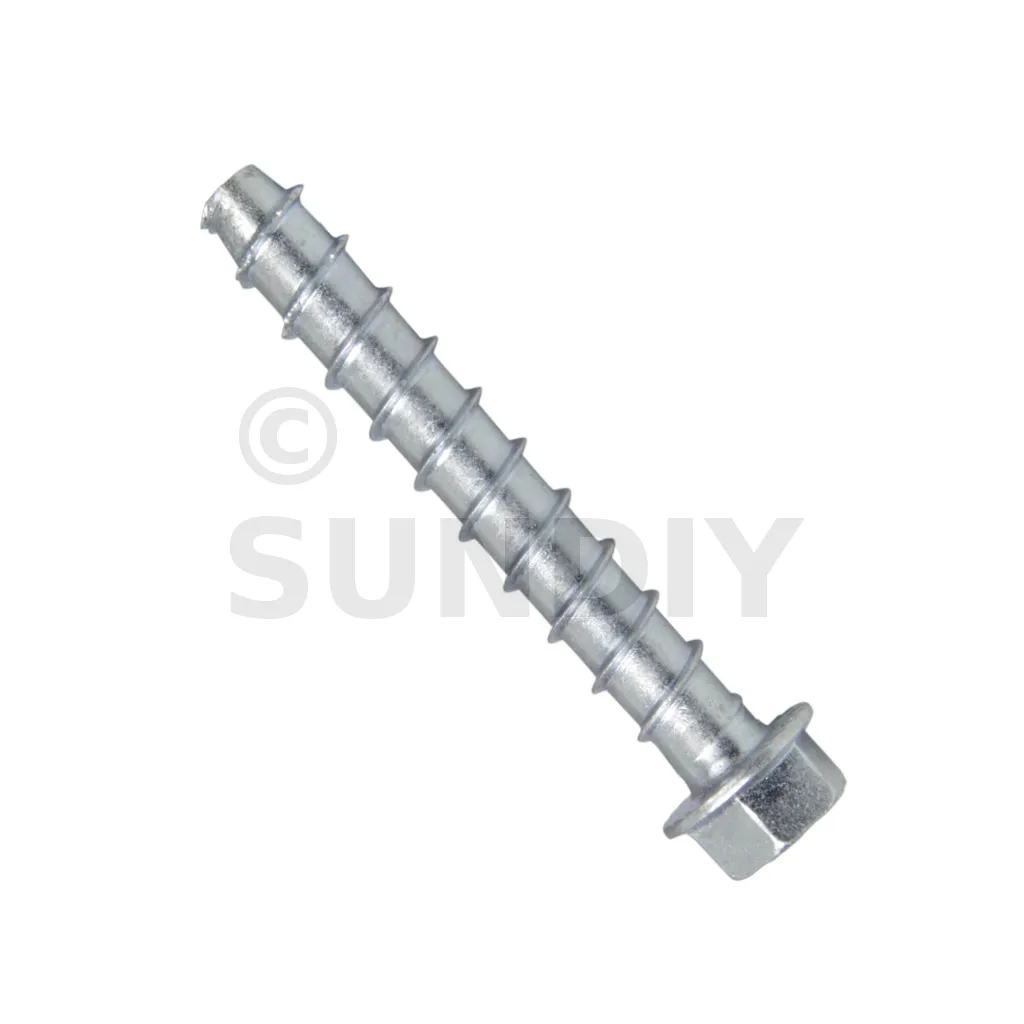

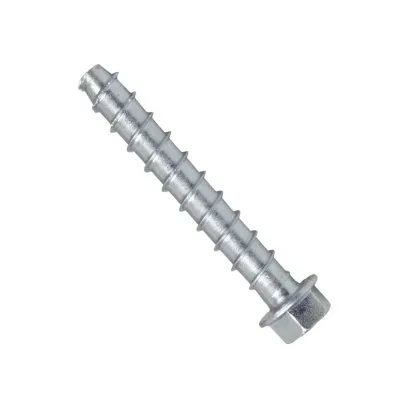

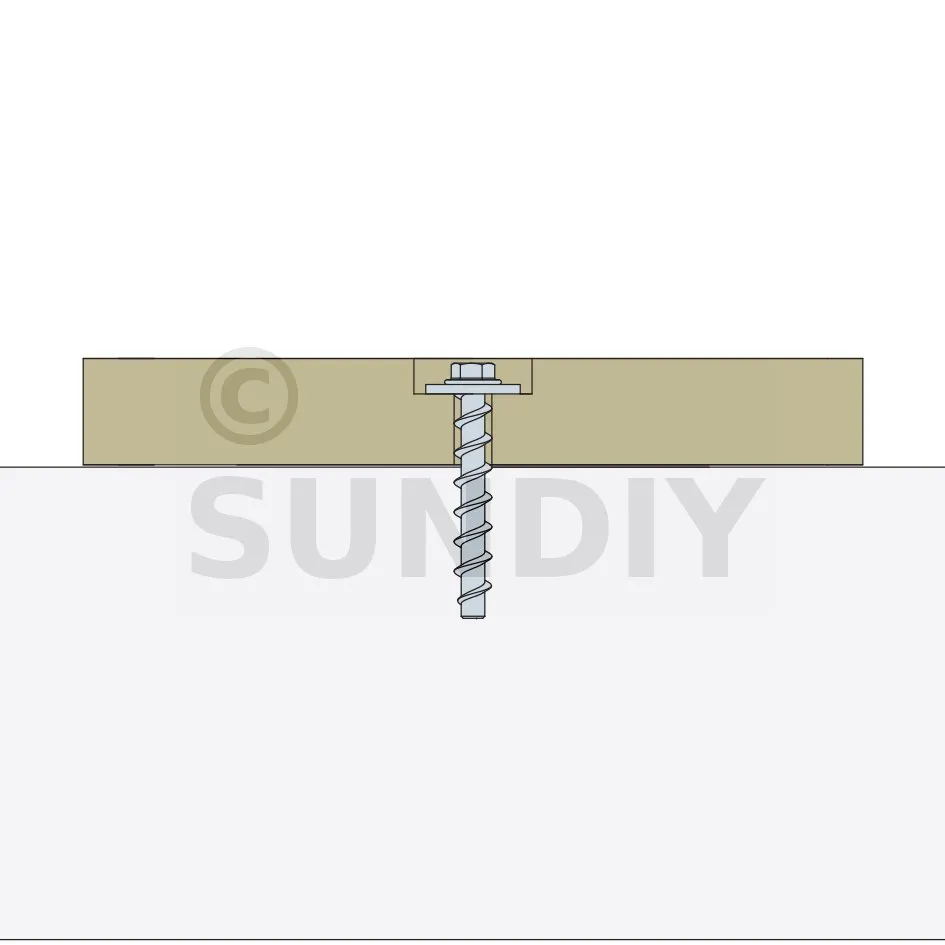

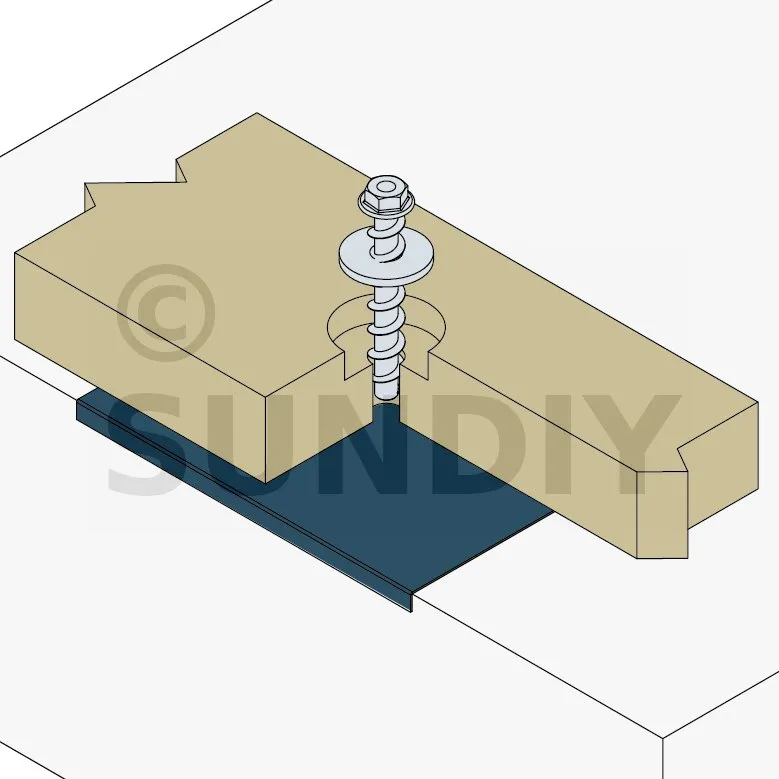

Betonschraube Option 1 - THD M16-130/15 - Réf. THD16130

AUF LAGER

Sofortiger Versand verfügbar für 10 Einheiten verfügbar.

4€⁷⁵

ohne MWST / Box mit 10 Schrauben

(5.70 € inkl. MWST)

Durchmesser :
- 16mm
Länge :
- 130mm
Marke :
Verpackung :
- 1 Schrauben
Andere Wahlmöglichkeiten

Referenz

THD16130
Herstellung

französisch
Marke

SIMPSON Strong-Tie
Material

Elektroverzinkter Stahl.
Maximale Dicke der zu befestigenden Teile (tfix)

15mm
Bohrdurchmesser [mm]

16mm
Profondeur minimale de perçage

130mm
Profondeur d’ancrage

86mm
Ouverture de clé sur plat

24mm
Couple de serrage [Tinst] [Nm]

280
Impact clé à choc (7) [Nm]

≤ 515
Distance entraxes caractéristique (5) [mm]

258mm
Distance entraxes minimale [mm]

100mm
Distance au bord caractéristique [mm]

129mm
Distance au bord minimale [mm]

100mm
Epaisseur minimale du support [mm]

180mm

Betonschraube Option 1 THD

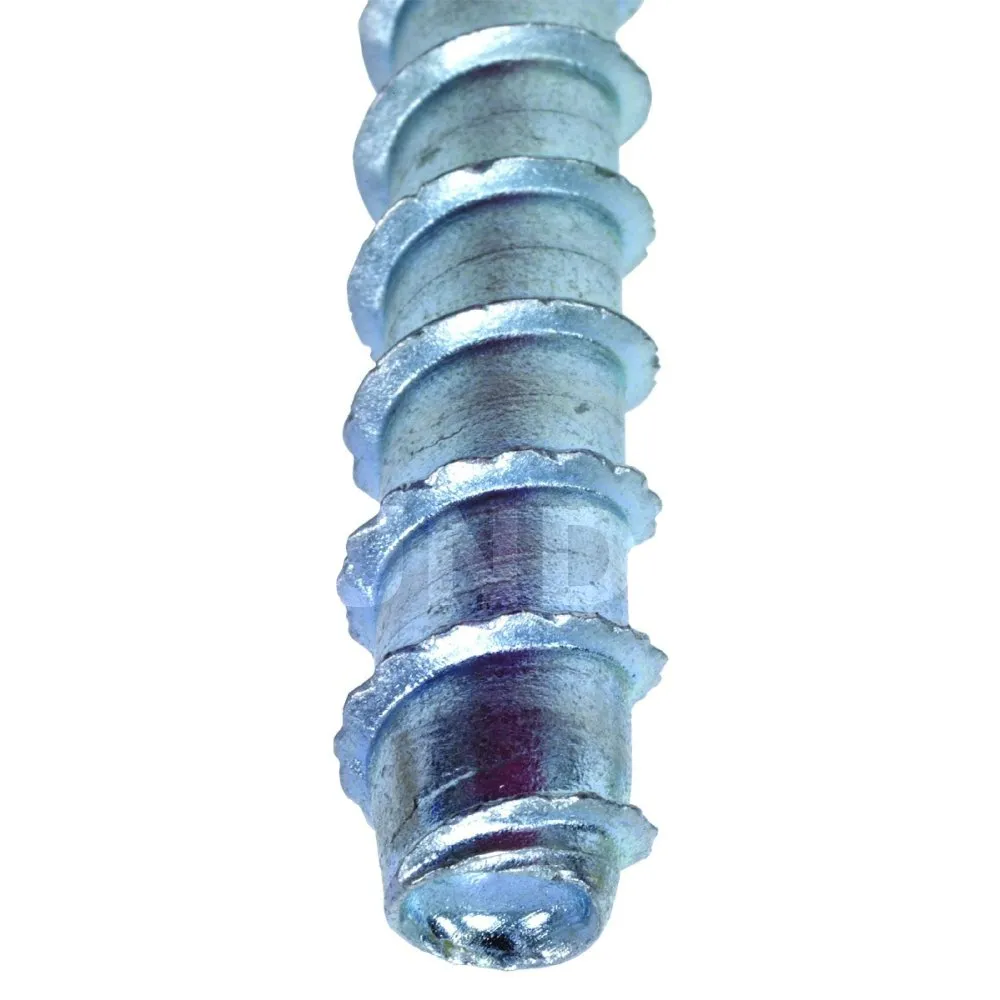

Die THD-Betonschraube ist ein formschlüssiges Befestigungssystem für schwere Lasten in gerissenem und ungerissenem Beton. Sie ermöglicht eine schnellere Verarbeitung als Standarddübel für dauerhafte oder provisorische Anwendungen. Das sägezahnförmige Gewinde sorgt für einen leistungsstarken Halt.

Eigenschaften

Werkstoff

Elektroverzinkter Stahl.

Vorteile

Schnellere Verarbeitung als herkömmliche Dübel.
Ästhetische Befestigung dank des Sechskantkopfes.
Integrierte breite Unterlegscheibe für eine perfekte Auflage auf dem zu befestigenden Teil.
Demontierbare Schraube für temporäre Befestigungen.
Geringer Achsabstand und Randabstand.
Sofort belastbar.

Zertifizierung

Leistungserklärung (DoP) : de-dop-e12-0060
Technische Zulassung (ETA) : ETA-12-0060

Anwendung

Träger

Gerissener und ungerissener Beton.

Anwendungsbereich

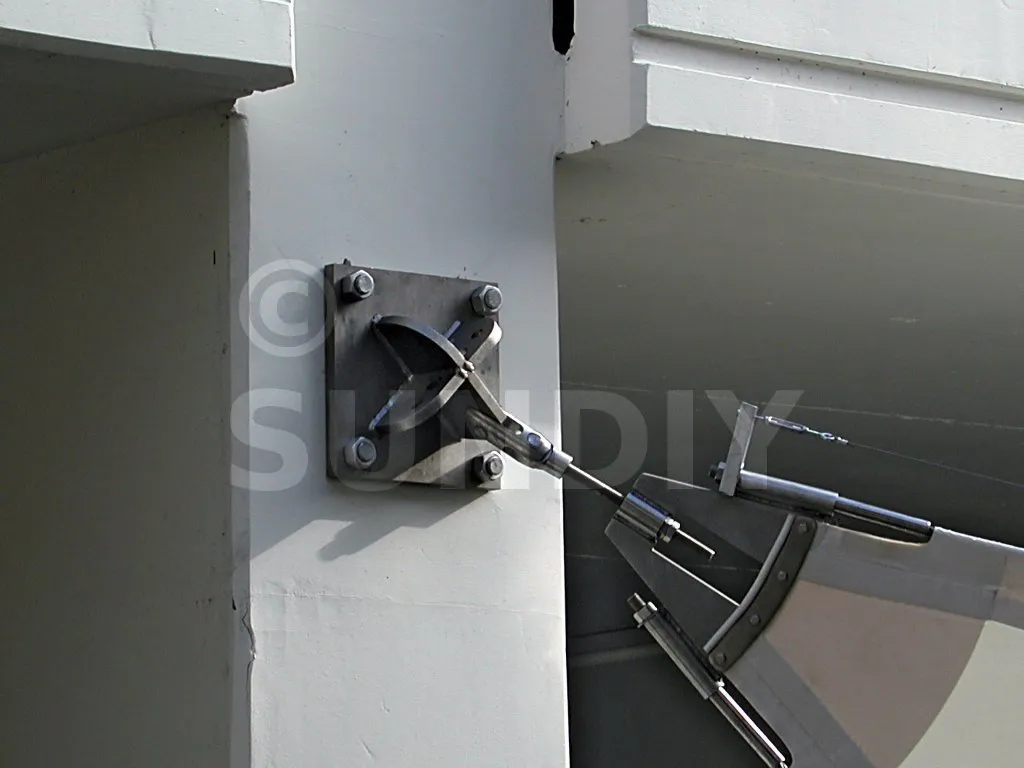

Temporäre Befestigungen : Schalungsstützen, Absturzsicherungen
Schwere Befestigungen : Balkenschuhe, Maschinen, Geländer.
Serienmäßige Befestigungen : Kabelkanäle, Stadion- und Saalsitze, Handläufe, Racks und Konsolen.

Technische Daten

Abmessungen

Referenz	Artikelcode	Gewindedurchmesser [mm]	Länge [mm]	Maximale Dicke des zu befestigenden Teils [mm]	Maximaler Durchmesser des zu befestigenden Teils [mm]	Bohrdurchmesser x minimale Bohrtiefe [mm]	Verpackungseinheit
THD M8-70/5	THD08070	10.3	70	5	12	8 x 75	50
THD M8-80/15	THD08080	10.3	80	15	12	8 x 75	50
THD M8-120/55	THD08120	10.3	120	55	12	8 x 75	50
THD M8-140/75	THD08140	10.3	140	75	12	8 x 75	50
THD M8-160/95	THD08160	10.3	160	95	12	8 x 75	50
THD M10-80/5	THD10080	12.5	80	5	14	10 x 85	50
THD M10-90/15	THD10090	12.5	90	15	14	10 x 85	50
THD M10-100/25	THD10100	12.5	100	25	14	10 x 85	50
THD M10-120/45	THD10120	12.5	120	45	14	10 x 85	50
THD M10-140/65	THD10140	12.5	140	65	14	10 x 85	50
THD M10-160/85	THD10160	12.5	160	85	14	10 x 85	50
THD M10-170/95	THD10170	12.5	170	95	14	10 x 85	50
THD M12-110/15	THD12110	14.4	110	15	16	12 x 105	20
THD M12-130/35	THD12130	14.4	130	35	16	12 x 105	20
THD M12-150/55	THD12150	14.4	150	55	16	12 x 105	20
THD M12-190/95	THD12190	14.4	190	95	16	12 x 105	20
THD M16-130/15	THD16130	19.6	130	15	22	16 x 130	10
THD M16-150/35	THD16150	19.6	150	35	22	16 x 130	10

Berechnungswiderstand

Referenz	Berechnungswiderstand
	Zugkraft - NRd [kN]								Scherkraft - VRd [kN]								Biegemoment - MRd [Nm]
	Gerissener Beton				Ungerissener Beton				Gerissener Beton				Ungerissener Beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-80/15	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-120/55	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-140/75	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-160/95	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M10-80/5	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-90/15	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-100/25	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-120/45	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-140/65	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-160/85	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-170/95	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M12-110/15	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-130/35	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-150/55	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-190/95	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M16-130/15	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	38.3	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9
THD M16-150/35	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	46.7	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9

1) Die Designwiderstände wurden unter Verwendung der Teilsicherheitsbeiwerte für die in ETE-12/0060 angegebenen Widerstände berechnet.
2) Die empfohlenen Widerstände wurden unter Verwendung der Teilsicherheitsbeiwerte für die in ETA-12/0060 angegebenen Widerstände und mit einem Sicherheitsbeiwert für die Einwirkungen von γF=1.4 berechnet.
3) Die Lastwerte gelten für unverstärkten und verstärkten Beton mit einem Stababstand s ≥ 15 cm (beliebiger Durchmesser) oder mit einem Stababstand s ≥ 10 cm, wenn der Stabdurchmesser 10 mm oder kleiner ist.
4) Für kombinierte Zug- und Scherlasten oder Gruppen von Ankern und/oder bei Kanteneinfluss ist eine Berechnung nach ETAG001, Anhang C, Bemessungsverfahren A oder nach CEN/TS 1992-4 : 2009 Bemessungsverfahren A durchzuführen. Verankerungen, die dem Feuer ausgesetzt sind, müssen gemäß EOTA -TR 020 : 2004 oder CEN/TS 1992-4 : 2009 Anhang D berechnet werden. Our details see ETA-12/0060.

Montage

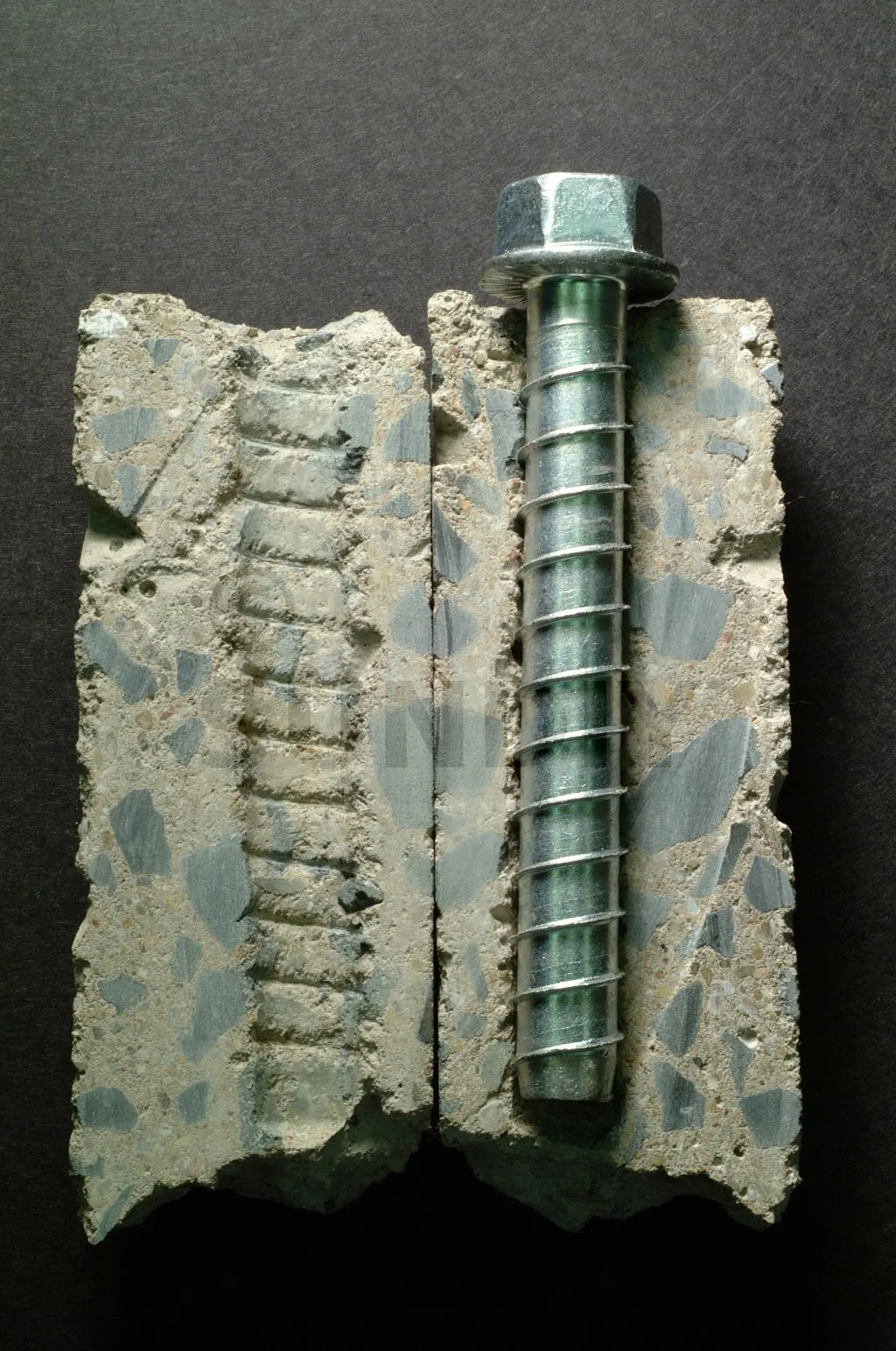

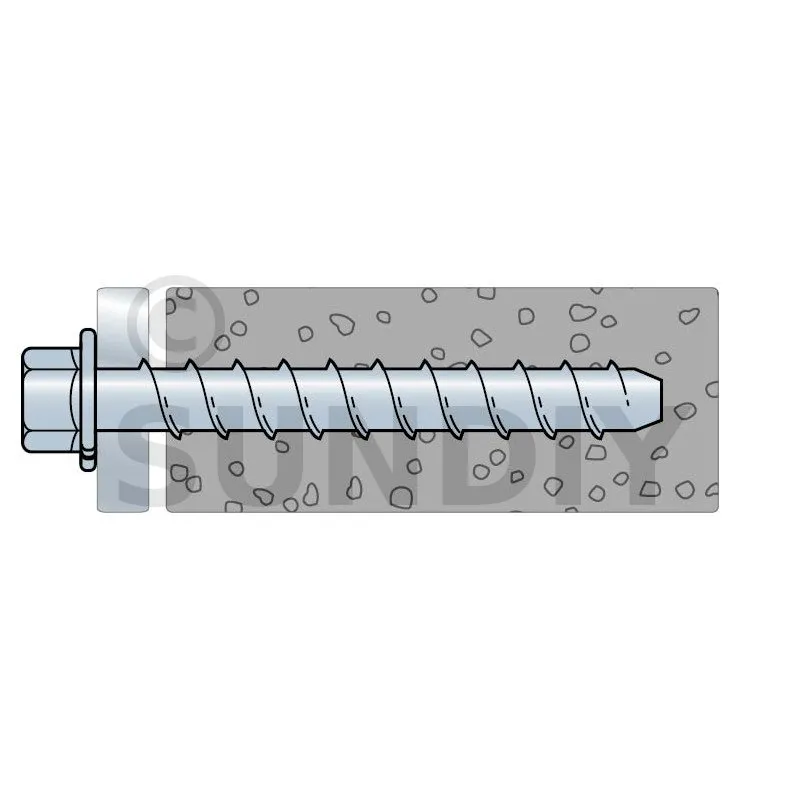

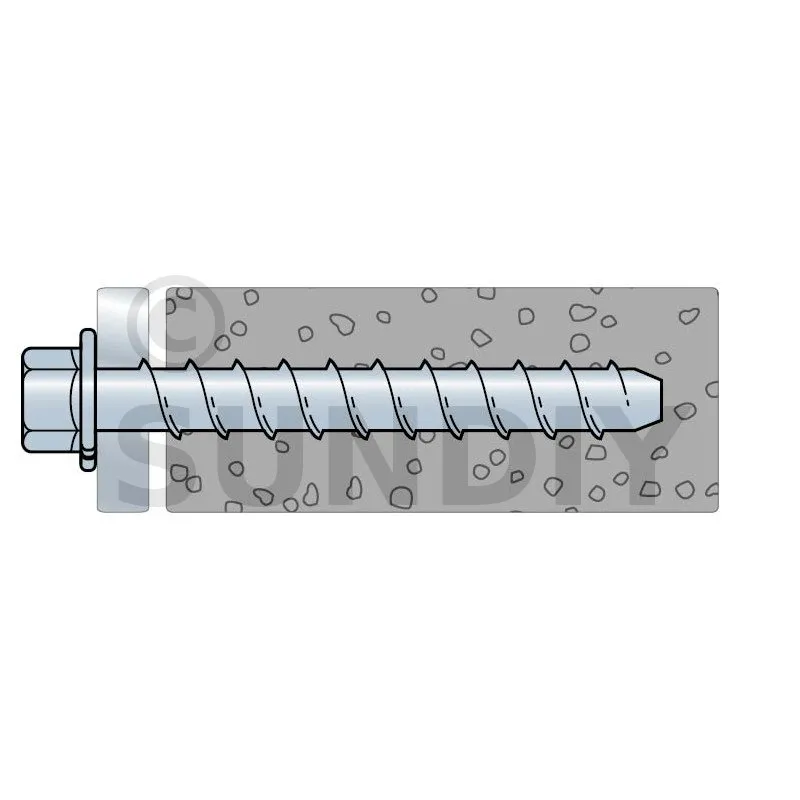

Befestigung nach dem Prinzip der Formschluss : Das Gewinde der Schraube schneidet beim Anziehen der Schraube ein Gewinde in den Ankerträger.
Schlüsselweite : siehe Tabelle unten (SW13 bis 24).

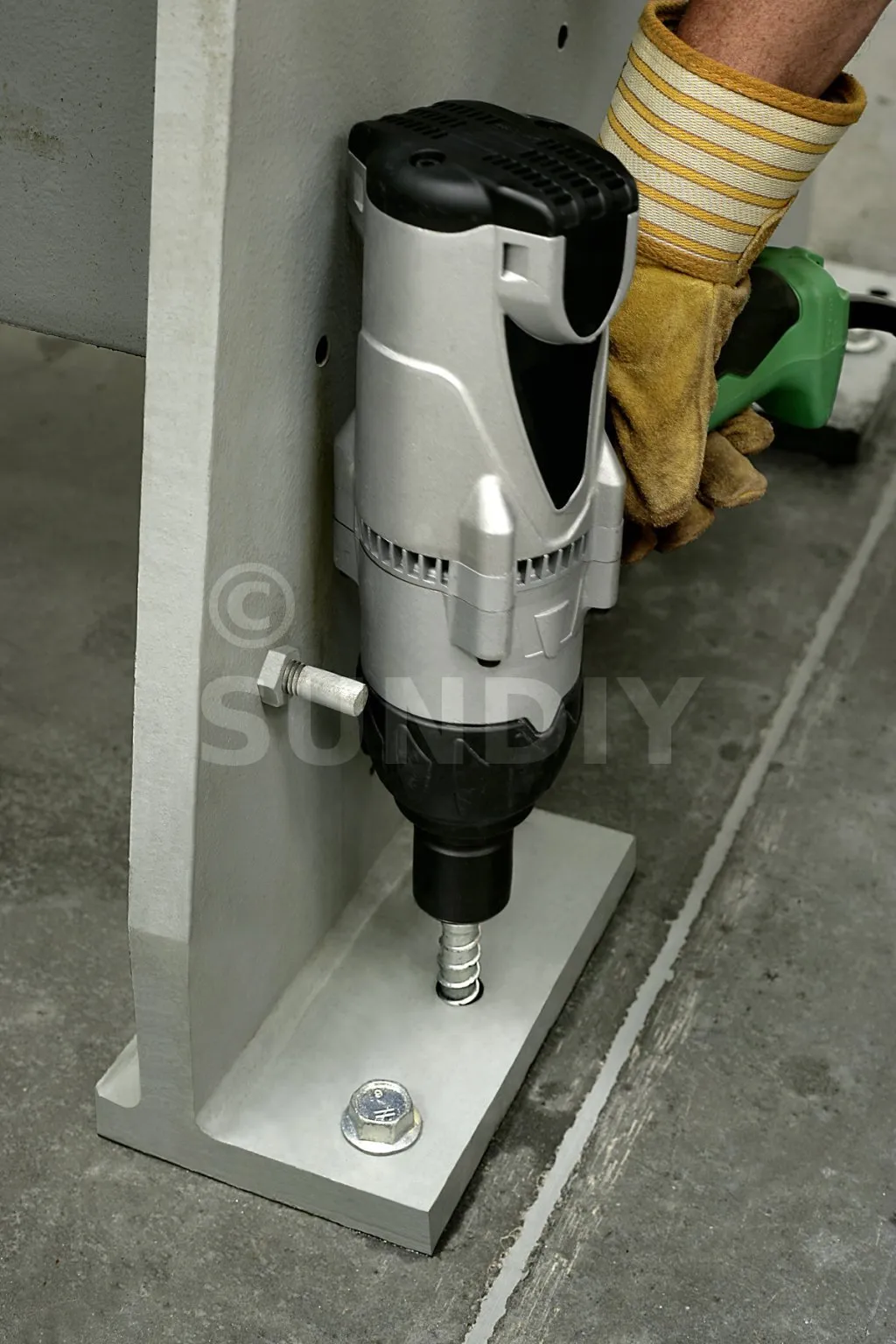

In Beton ist die Verwendung eines Schraubendrehers erforderlich. (kein Schlagschrauber)

Montagedaten

Referenz	Bohrdurchmesser [mm]	Minimale Bohrtiefe [mm]	Bohrdurchmesser des zu befestigenden Teils (durch) [mm]	Schlüsselweite auf flach	Drehmoment [Nm]	Schlag Schlagschrauber (7) [Nm]	Tiefe der Verankerung [mm]	Charakteristische Achsabstände (5) [mm]	Min. Achsabstand [mm]	Charakteristischer Randabstand [mm]	Minimaler Randabstand [mm]	Mindestbauteildicke [mm]
THD M8-70/5	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-80/15	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-120/55	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-140/75	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-160/95	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M10-80/5	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-90/15	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-100/25	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-120/45	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-140/65	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-160/85	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-170/95	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M12-110/15	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-130/35	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-150/55	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-190/95	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M16-130/15	16	130	22	24	280	≤ 515	86	258	100	129	100	180
THD M16-150/35	16	130	22	24	280	≤ 515	86	258	100	129	100	180
