SH-Polypropylensieb - Réf. SH16130_25
-
ReferenzSH16130_25
-
Herstellungfranzösisch
-
MaterialPolypropylen
-
MarkeSIMPSON Strong-Tie
-
Passende StangeLMAS M8 & LMAS M10

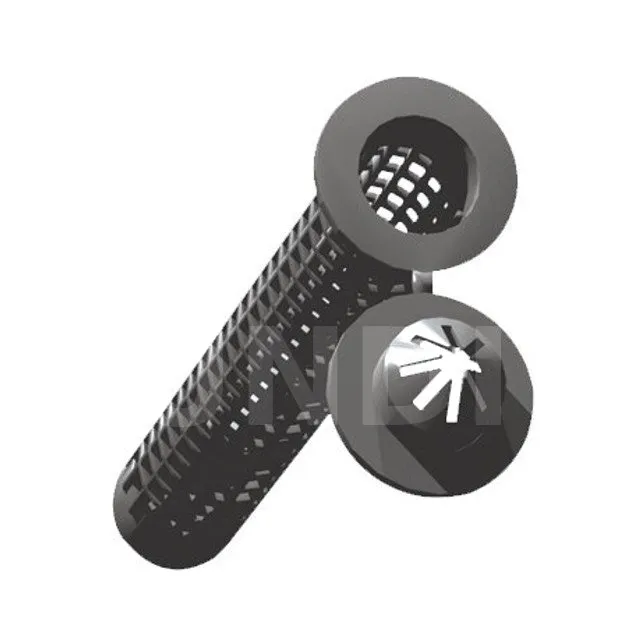

Siebhülse aus Polypropylen
Die Polypropylen-Siebhülse wird für Hohlmauerwerk und sogar in Fugen zwischen Mauerwerken verwendet. Erhältlich in verschiedenen Größen, je nach dem zu befestigenden Element.
Eigenschaften :
Material :
- Polypropylen
Vorteile :
- Ermöglicht die Konzentration des Injektionsmörtels um die Gewindestange herum, für Stützen wie z.B. Hohlmauerwerk.
Anwendung :
Substrat:
- Hohlmauerwerk
Anwendungsbereich
- Siebhülse für die Befestigung im Mauerwerksträger.
Installation : Nützliche Daten
| Spezialinjektionsmörtel für Verbinder | |||||
|---|---|---|---|---|---|
| Referenze | M8 | M10 | M12 | ||
| ^ | Montagedaten [mm] | ||||
| Ø Bohrloch | d0 | 16 | |||
| Siebhülsengröße | ds x ls | 16 x 85 ou 16 x 130 | |||
| Ø max. des zu befestigenden Teils | df | 9 | 12 | 14 | |
| Bohrlochtiefe | h1 | 135 | |||
| Flachschlüsselweite | Sw | 13 | 15 | 18 | |
| Montagedrehmoment | Tinst [Nm] | 4 | 6 | 8 | |
| Achsabstände | |||||
| Verankerungstiefe | hef | 130 | |||
| Charakt. Achsabstand | Scr,N | 500 | |||
| Mindestachsabstand | Smin | 100 | |||
| Charakt. Randabstand | Ccr,N | 250 | |||
| min. Randabstand | Cmin | 100 | |||
| Referenze | M8 | M10 | M12 | ||
| Montagedaten [mm] | |||||
| Ø Bohrloch | d0 | 16 | |||
| Siebhülsengröße | ds x ls | 16 x 130 | |||
| Ø max. des zu befestigenden Teils | df | 9 | 12 | 14 | |
| Bohrlochtiefe | h1 | 135 | |||
| Flachschlüsselweite | Sw | 13 | 15 | 18 | |
| Montagedrehmoment | Tinst [Nm] | 4 | 6 | 8 | |
| Achsabstand | |||||
| Verankerungstiefe | hef | 130 | |||
| Charak. Achsabstand | Scr,N | 500 | |||
| Mindestachsabstand | Smin | 100 | |||
| Charak. Randabstand | Ccr,N | 250 | |||
| Min. Randabstand | Cmin | 100 | |||
| Multimaterial- Injektionsmörtel mit skalierter Füllsanzeige | |||||
|---|---|---|---|---|---|
| Referenze | M8 | M10 | M12 | ||
| ^ | Montagedaten [mm] | ||||
| Ø Bohrloch | d0 | 10 | 12 | 14 | |
| Siebhülsengröße | ds x ls | 16X85 | |||
| Bohrlochtiefe | h1 | 140 | |||
| Montagedrehmoment | Tinst | 4 | 6 | 6 | |
| ø Gewinde | M8 | M10 | M12 | ||
| Montagedaten [mm] | |||||
| Ø Bohrloch | d0 | 10 | 12 | 14 | |
| Siebhülsengröße | ds x ls | 16X130 | |||
| Bohrlochtiefe | h1 | 160 | |||
| Montagedrehmoment | Tinst | 4 | 6 | 6 | |
| Multimaterial-Injektionsmörtel | |||||
|---|---|---|---|---|---|
| Référence | M8 | M10 | M12 | ||
| ^ | Montagedaten [mm] | ||||
| Ø Bohrloch | d0 | 10 | 12 | 14 | |
| Siebhülsengröße | ds x ls | 16X85 | |||
| Bohrlochtiefe | h1 | 140 | |||
| Montagedrehmoment | Tinst | 4 | 6 | 6 | |
| ø Gewinde | M8 | M10 | M12 | ||
| Montagedaten [mm] | |||||
| Ø Bohrloch | d0 | 10 | 12 | 14 | |
| Siebhülsengröße | ds x ls | 16X130 | |||
| Bohrlochtiefe | h1 | 160 | |||
| Montagedrehmoment | Tinst | 4 | 6 | 8 | |
| Miltimaterial-Injektionsmörtel aus Polyester | |||||
|---|---|---|---|---|---|
| Referenze | M8 | M10 | M12 | ||
| ^ | Montagedaten [mm] | ||||
| Ø Bohrloch | d0 | 16 | |||
| Siebhülsengröße | ds x ls | 16 x 85 ou 16 x 130 | |||
| Ø max. des zu befestigenden Teils | df | 9 | 12 | 14 | |
| Bohrlochtiefe | h1 | 135 | |||
| Flachschlüsselweite | Sw | 13 | 15 | 18 | |
| Montagedrehmoment | Tinst | 4 | 6 | 6 | |
| Achsabstand | |||||
| Verankerungstiefe | hef | 130 | |||
| Charak. Achsabstand | Scr,N | 500 | |||
| Mindestachsabstand | Smin | 100 | |||
| Charak. Randabstand | Ccr,N | 250 | |||
| Min. Randabstand | Cmin | 100 | |||
| Referenze | M8 | M10 | M12 | ||
| Montagedaten [mm] | |||||
| Ø Bohrloch | d0 | 16 | |||
| Siebhülsengröße | ds x ls | 16 x 130 | |||
| Ø max. des zu befestigenden Teils | df | 9 | 12 | 14 | |
| Bohrlochtiefe | h1 | 135 | |||
| Flachschlüsselweite | Sw | 13 | 15 | 18 | |
| Montagedrehmoment | Tinst | 4 | 6 | 8 | |
| Achsabstand | |||||
| Verankerungstiefe | hef | 130 | |||
| Charak. Achsabstand | Scr,N | 500 | |||
| Mindestachsabstand | Smin | 100 | |||
| Charak. Randabstand | Ccr,N | 250 | |||
| Min. Randabstand | Cmin | 100 | |||
| Injektons-Hochleistungsmörtel | |||||
|---|---|---|---|---|---|
| Referenze | M8 | M10 | M12 | ||
| ^ | Montagedaten [mm] | ||||
| Ø Bohrloch | d0 | 16 | 20 | ||
| Siebhülsengröße | ds x ls | 16X85 ou 16X130 | 20X85 | ||
| Ø max. des zu befestigenden Teils | df | 9 | 12 | 14 | |
| Bohrlochtiefe | h1 | 135 | |||
| Flachschlüsseltiefe | SW | 13 | 15 | 18 | |
| Montagedrehmoment | Tinst | 4 | 6 | 8 | |
| Achsabstand | |||||
| Verankerungstiefe | hef | 130 | |||
| Charak. Achsabstand | Scr,N | 500 | |||
| Mindestachsabstand | Smin | 100 | |||
| Min. Randabstand | Ccr,N | 250 | |||
| Min. Randabstand | Cmin | 100 | |||
| Montagedaten [mm] | |||||
| Ø Bohrloch | d0 | 16 | 20 | ||
| Siebhülsengröße | ds x ls | 16X130 | 20X130 | ||
| Ø max. des zu befestigenden Teils | df | 9 | 12 | 14 | |
| Bohrlochtiefe | h1 | 135 | |||
| Flachschlüsseltiefe | Sw | 13 | 15 | 18 | |
| Montagedrehmoment | Tinst | 4 | 6 | 8 | |
| Achsabstand | |||||
| Verankerungstiefe | hef | 130 | |||
| Charak. Achsabstand | Scr,N | 500 | |||
| Mindestachsabstand | Smin | 100 | |||
| Charak. Randabstand | Ccr,N | 250 | |||
| Min. Randabstand | Cmin | 100 | |||
6 Schritte zur Verwendung einer Siebhülse :
Témoignage_Christine_2
die Siebhülse müssen mindestens zwei Wände des Hohlkörpers erfassen, damit sie ihre Aufgabe, eine schwere Last zu halten, voll erfüllen können.
