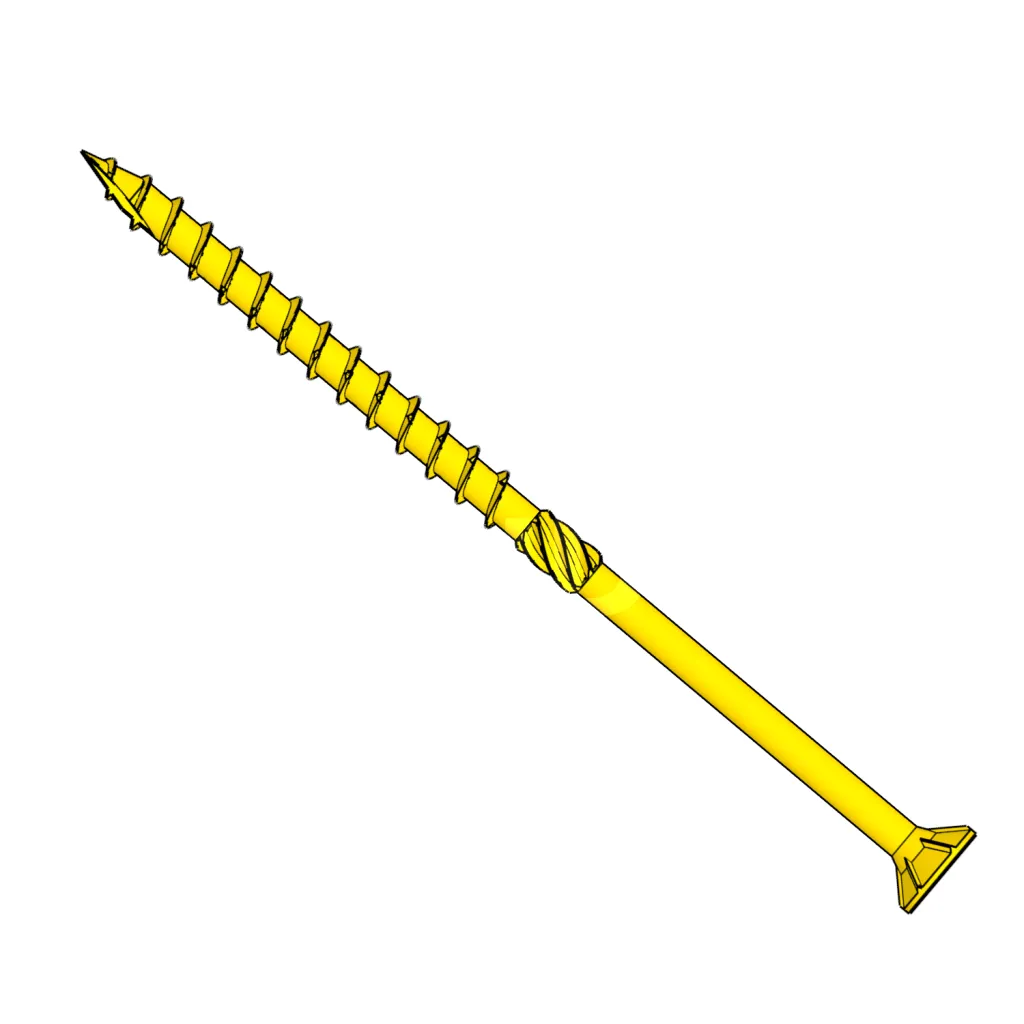

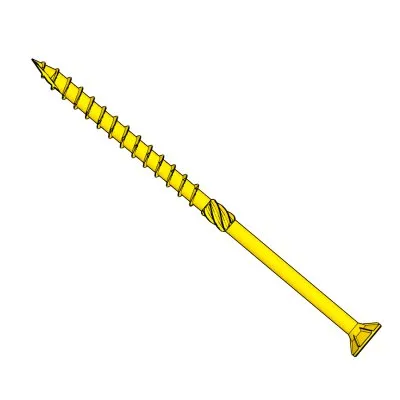

Strukturelle Holzschraube - Senkkopf - Teilgewinde - SWC8X160 - Réf. 75356

Gelber, galvanisch verzinkter Stahl

Massivholz: Solid-Drive-Befestigungselemente erleichtern die Arbeit von Ingenieuren und Installateuren. Ihr leistungsstarkes Design verbessert ihre Lastrückgewinnungswerte und verkürzt gleichzeitig ihre Installationszeit, wodurch Arbeits- und Materialkosten gesenkt werden.

AUF LAGER

Sofortiger Versand verfügbar für 1 Einheiten verfügbar.

33€²⁵

ohne MWST / boite de 50 vis

(39.90 € inkl. MWST)

Durchmesser :
- 8mm
Länge :
- 160mm
Länge des Gewindes :
- 80mm
Materialien :
- 5 µm gelb verzinkter Stahl, dichromatiert nach DIN EN ISO 2081
Marke :
- SIMPSON Strong-Tie
Verpackung :
- Box mit 50 Schrauben
Andere Wahlmöglichkeiten

Beschreibung
Eigenschaften

Referenz

75356
Herstellung

française
Kopfform

T-40
Durchmesser des Kopfs

14.6mm
Maximale Dicke des zu befestigenden Holzes (tfix)

80mm

Senkkopf-Bauholzschraube – SWC

Die SWC-Senkkopf-Holzschraube mit Teilgewinde aus der Solid-Drive™-Reihe ist eine Strukturschraube, die in mehreren Größen erhältlich ist und für CLT- und Brettschichtholzkonstruktionen sowie für Holzkonstruktionen im Innenbereich entwickelt wurde.

Vorteile

Senkkopf mit Rillen unter dem Kopf für ein spanfreies Finish,
Der tiefe Sternkopf verbessert die Schraubenführung und die Lebensdauer des Bits.
Splitterschutzspitze Typ 17 für besseres Einleiten des Schraubens,
Reibahle reduziert die Reibung beim Einsetzen,
Asymmetrisches Gewinde mit großer Steigung und Kerbe für bessere Reißfestigkeit,
Vorbohren nicht erforderlich.
Splitterfreies Sekundärgewinde: perfekter Starter auch in hartem Holz,
In jeder Box wird 1 Torx-Schraubendreherbit geliefert.

Gegenstand

Gelber galvanisch verzinkter Stahl 5 µm,
Bichromatisierte Oberfläche gemäß NF EN ISO 2081.

Anwendung

Verbindung zwischen CLT-Wänden, CLT-Boden auf CLT-Wand, CLT-Platte auf Balken,
Paneel an der Wand, Halbholzmontage, Holzrahmen.

Technische Daten

Abmessungen

Referenzen		Abmessungen [mm]
		d	l	tfix	dh	d1	lg	Tip
SWC6.0X200	75346	6	200	130	11.8	3.8	70	T-30
SWC8.0X80	75352	8	80	30	14.6	5.3	50	T-40
SWC8.0X100	75353	8	100	50	14.6	5.3	50	T-40
SWC8.0X120	75354	8	120	40	14.6	5.3	80	T-40
SWC8.0X140	75355	8	140	60	14.6	5.3	80	T-40
SWC8.0X160	75356	8	160	80	14.6	5.3	80	T-40
SWC8.0X180	75357	8	180	100	14.6	5.3	80	T-40
SWC8.0X200	75358	8	200	120	14.6	5.3	80	T-40
SWC8.0X220	75359	8	220	140	14.6	5.3	80	T-40
SWC8.0X240	75360	8	240	160	14.6	5.3	80	T-40
SWC8.0X260	75361	8	260	180	14.6	5.3	80	T-40
SWC8.0X280	75362	8	280	200	14.6	5.3	80	T-40
SWC8.0X300	75363	8	300	220	14.6	5.3	80	T-40
SWC8.0X320	75364	8	320	240	14.6	5.3	80	T-40
SWC8.0X340	75365	8	340	260	14.6	5.3	80	T-40
SWC8.0X360	75366	8	360	280	14.6	5.3	80	T-40
SWC8.0X400	75368	8	400	320	14.6	5.3	80	T-40
SWC10.0X120	76917	10	120	70	17.8	6.3	50	T-40
SWC10.0X140	76918	10	140	60	17.8	6.3	80	T-40
SWC10.0X160	75369	10	160	80	17.8	6.3	80	T-40
SWC10.0X180	75370	10	180	100	17.8	6.3	80	T-40
SWC10.0X200	75371	10	200	120	17.8	6.3	80	T-40
SWC10.0X240	75373	10	240	160	17.8	6.3	80	T-40
SWC10.0X260	75374	10	260	180	17.8	6.3	80	T-40
SWC10.0X280	75375	10	280	200	17.8	6.3	80	T-40
SWC10.0X300	75376	10	300	220	17.8	6.3	80	T-40
SWC10.0X320	75377	10	320	240	17.8	6.3	80	T-40
SWC10.0X340	75378	10	340	260	17.8	6.3	80	T-40
SWC10.0X360	75379	10	360	280	17.8	6.3	80	T-40
SWC10.0X400	75381	10	400	320	17.8	6.3	80	T-40

Charakteristische Eigenschaften

Referenzen	Charakteristische Eigenschaften
	Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm]	Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90°] [ N/mm²]	Charakteristischer Kopfkreuzungswiderstandsparameter – fhead,k [fhead.k] [N/mm²]	Charakteristischer Zugwiderstandsparameter – ftens,k [ftens.k] [kN]	Charakteristischer Torsionswiderstand - ftor,k [ftor.k] [Nm]	Torsionsverhältnis
SWC6.0X200	10.5	13	11.9	12.3	11	≥ 1,5
SWC8.0X80	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X100	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X120	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X140	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X160	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X180	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X200	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X220	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X240	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X260	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X280	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X300	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X320	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X340	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X360	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X400	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC10.0X120	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X140	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X160	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X180	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X200	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X240	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X260	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X280	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X300	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X320	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X340	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X360	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X400	43.7	12.2	11.2	33.8	48.9	≥ 1,5
