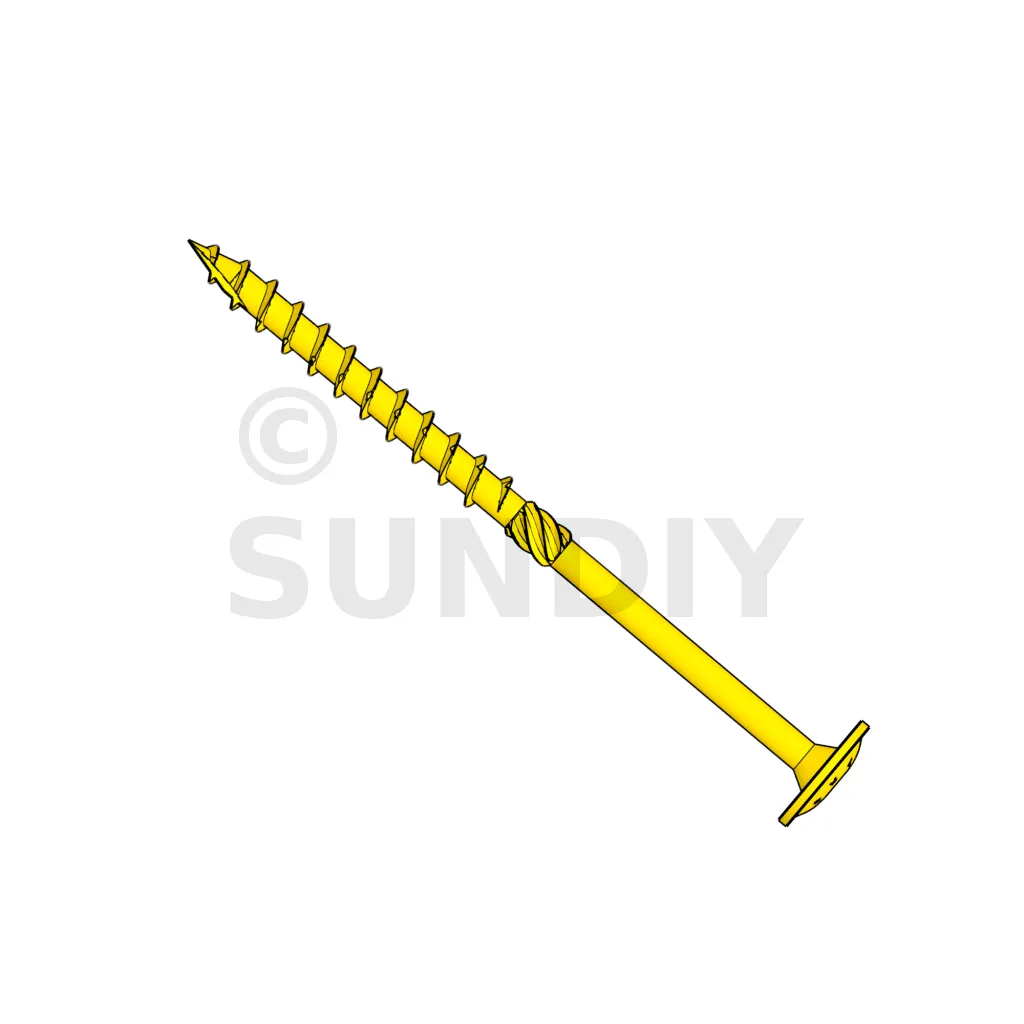

Konstruktionsholzschraube mit flachem Kopf – SWW10X160 - Réf. 75412

bald VERFÜGBAR
Versand unter 10 Tagen.
30€08
  ohne MWST  / Box mit 100 Schrauben
(36.10 € inkl. MWST)
    • 10mm
    • 160mm
    • Tête plate
    • 80mm
    • 5 µm gelb verzinkter Stahl, dichromatiert nach DIN EN ISO 2081
    • SIMPSON Strong-Tie
    • Box mit 25 Schrauben
  • Andere Wahlmöglichkeiten

  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    75412
  • Herstellung
    französisch
  • Marke
    SIMPSON Strong-Tie
  • Durchmesser des Kopfs
    14mm
  • Kopfform
    T-30
  • Maximale Dicke des zu befestigenden Holzes (tfix)
    80mm

Holzbauschrauben Tellerkopf ESCR

Diese strukturellen Holzschrauben mit Flachkopf sind stark und müssen nicht vorgebohrt werden. Sie wurden für den Holzrahmenbau und für strukturelle Anwendungen entwickelt und werden für eine breite Palette von Holzbauanwendungen eingesetzt.

Eigenschaften

Technische Zulassung : EN-ETA-13/0796;
Leistungserklärung : FR-DoP-e13/0796;

Material

  • 5 µm gelb verzinkter Stahl,
  • Dichromatierung gemäß EN ISO 2081.

Vorteile

  • Breiter Kopf oder integrierte Unterlegscheibe : hohe Beständigkeit gegen Kopfdurchdringung,
  • Reibahle : reduziert die Erwärmung der Schraube, erleichtert das Eindringen in das Holz und schont die Lebensdauer und Autonomie Ihrer Maschinen und Zubehörteile,
  • Asymmetrisches Gewinde mit großer Steigung und Kerbe : reduziertes Drehmoment beim Verschrauben und hohe Ausreißfestigkeit für bessere Staubentfernung
  • Spaltsicheres Sekundärgewinde : keine Vorbohrung erforderlich. Perfekter Einzug auch in Harthölzer.
  • 1 Torx-Schraubendreher-Bit in jeder Packung enthalten.

Anwendungen

Träger

  • Hauptträger : Massivholz, Verbundholz, Leimholz, CLT (Kreuzlagenholz),
  • Nebenträger : Massivholz, Verbundholz, Leimholz, CLT (Kreuzlagenholz).

Anwendungsbereich

  • Massivholz, Leimholz, Holzwerkstoffe für den Rahmenbau,
  • OSB-Böden auf I-Trägern und Massivholzbalken,
  • Ständer für die Montage von ITE-Systemen, ...

Technische Daten

Abmessungen

ArtikelAbmessungen [mm]
l lg d1 d dh Bit
ESCR6.0X60 60 36 4 6 14 T-30
ESCR6.0X80 80 48 4 6 14 T-30
ESCR6.0X100 100 48 4 6 14 T-30
ESCR6.0X120 120 64 4 6 14 T-30
ESCR6.0X140 140 64 4 6 14 T-30
ESCR6.0X160 160 64 4 6 14 T-30
ESCR8.0X80 80 54 5.3 8 20 T-40
ESCR8.0X100 100 54 5.3 8 20 T-40
ESCR8.0X120 120 54 5.3 8 20 T-40
ESCR8.0X140 140 84 5.3 8 20 T-40
ESCR8.0X160 160 84 5.3 8 20 T-40
ESCR8.0X180 180 100 5.3 8 20 T-40
ESCR8.0X200 200 100 5.3 8 20 T-40
ESCR8.0X220 220 100 5.3 8 20 T-40
ESCR8.0X240 240 100 5.3 8 20 T-40
ESCR8.0X260 260 100 5.3 8 20 T-40
ESCR8.0X280 280 100 5.3 8 20 T-40
ESCR8.0X300 300 100 5.3 8 20 T-40
ESCR8.0X320 320 100 5.3 8 20 T-40
ESCR8.0X340 340 100 5.3 8 20 T-40
ESCR8.0X360 360 100 5.3 8 20 T-40
ESCR8.0X400 400 60 5.3 8 20 T-40
ESCR10.0X120 120 60 6.2 10 25 T-50
ESCR10.0X140 140 100 6.2 10 25 T-50
ESCR10.0X160 160 100 6.2 10 25 T-50
ESCR10.0X180 180 100 6.2 10 25 T-50
ESCR10.0X200 200 100 6.2 10 25 T-50
ESCR10.0X220 220 100 6.2 10 25 T-50
ESCR10.0X240 240 100 6.2 10 25 T-50
ESCR10.0X260 260 100 6.2 10 25 T-50
ESCR10.0X280 280 100 6.2 10 25 T-50
ESCR10.0X300 300 100 6.2 10 25 T-50
ESCR10.0X320 320 100 6.2 10 25 T-50
ESCR10.0X340 340 100 6.2 10 25 T-50
ESCR10.0X360 360 100 6.2 10 25 T-50
ESCR10.0X400 400 100 6.2 10 25 T-50

Charakteristische Eigenschaften

ArtikelCharakteristisches plastisches Fließmoment [Nm]Charakteristischer Parameter der Zugsfestigkeit - fax,k,90° [N/mm²]Charakteristischer Parameter für die Kopfdurchdringungsbeständigkeit - fhead,k [N/mm²]Charakteristische Zugfestigkeit - ftens,k [kN]Charakteristische Drehfestigkeit - ftor,k [Nm]
ESCR6 10.1 13 16.7 12.8 10.1
ESCR8 22.6 10.7 17.6 22.7 25.6
ESCR10 33 9.5 15.2 33.2 47.5

Charakteristische Werte

ArtikelCharakteristische Werte - Holz C24 [kN]
Rax.k config [1] Holz auf Holz – Rlat,k Stahl auf Beton – Rlat,k
α1=90° und α2=0° config [3] α1=0° und α2=0° config [4] α1=90° und α2=90° config [5] α1=0° und α2=90° config [6] α2 = 0° config [6] α2 = 90° config [7]
ESCR6.0X60 yes - - - - - 3.23
ESCR6.0X80 yes - - 2.57 2.57 - 3.46
ESCR6.0X100 yes - - 2.6 2.6 - 3.46
ESCR6.0X120 yes - - 2.6 2.6 - 3.77
ESCR6.0X140 yes - - 2.6 2.6 - 3.77
ESCR6.0X160 yes - - 2.6 2.6 - 3.77
ESCR8.0X80 yes - a) a) a) a) 6.18
ESCR8.0X100 yes - 4.14 4.71 3.96 4.35 6.18
ESCR8.0X120 yes - 4.35 4.71 4.09 4.35 6.18
ESCR8.0X140 yes - 4.96 5.31 4.69 4.96 6.82
ESCR8.0X160 yes - 4.96 5.31 4.69 4.96 6.82
ESCR8.0X180 yes - 4.96 5.31 4.69 4.96 7.17
ESCR8.0X200 yes - 4.96 5.31 4.69 4.96 7.17
ESCR8.0X220 yes - 4.96 5.31 4.69 4.96 7.17
ESCR8.0X240 yes - 4.96 5.31 4.69 4.96 7.17
ESCR8.0X260 yes - 4.96 5.31 4.69 4.96 7.17
ESCR8.0X280 yes - 4.96 5.31 4.69 4.96 7.17
ESCR8.0X300 yes - 4.96 5.31 4.69 4.96 7.17
ESCR8.0X320 yes - 4.96 5.31 4.69 4.96 7.17
ESCR8.0X340 yes - 4.96 5.31 4.69 4.96 7.17
ESCR8.0X360 yes - 4.96 5.31 4.69 4.96 7.17
ESCR8.0X400 yes - 4.96 5.31 4.69 4.96 7.17
ESCR10.0X120 yes - 5.67 6.17 5.3 5.67 8.14
ESCR10.0X140 - - 5.67 6.17 5.3 5.67 8.14
ESCR10.0X160 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X180 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X200 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X220 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X240 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X260 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X280 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X300 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X320 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X340 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X360 yes - 6.62 7.12 6.25 6.62 9.09
ESCR10.0X400 yes - 6.62 7.12 6.25 6.62 9.09
ESCR8 - - 4.96 5.31 4.69 4.96 7.17
ESCR10 - - 6.62 7.12 6.25 6.62 9.09

a) Für diese Abmessungen gibt es keine Scherwerte für Holz-Holz-Verbindungen, da die erforderliche Dicke des Anbauteils nach ETA-13/0796 Anhang 7 Tabelle A6.9 nicht erreicht wird. Für Stahl-Holz-Verbindungen gibt es keine Mindestdicke des Einbauteils.

  • Die Fadenspannungswerte wurden in einem Winkel von 45° bis 90° zur Richtung der Holzfasern berechnet.
  • Die Geometrie und die mechanischen Eigenschaften entsprechen der ETA-13/0796.
  • Die angegebenen Werte beziehen sich auf Holz mit einer Rohdichte ρ = 350 kg/m³.
  • Die Dicke des Werkstücks (AD) wurde so gewählt, dass sie mit der Länge des Stabes übereinstimmt.
  • Alle Werte wurden mit einer vollständig eingebetteten Gewindelänge berechnet.
  • Für Stahl-Holz-Verbindungen wurde eine Stahlplatte mit einer Dicke t = d als Grundlage für die Berechnung genommen.
  • Satz- und Druckfehler behalten wir uns vor.
  • Die angegebenen Werte sind als Planungshilfe gedacht. Projekte dürfen nur von autorisierten Fachleuten durchgeführt werden.
