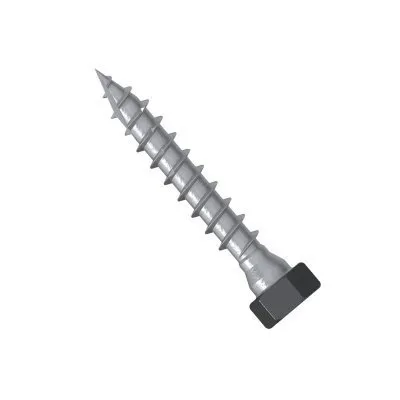

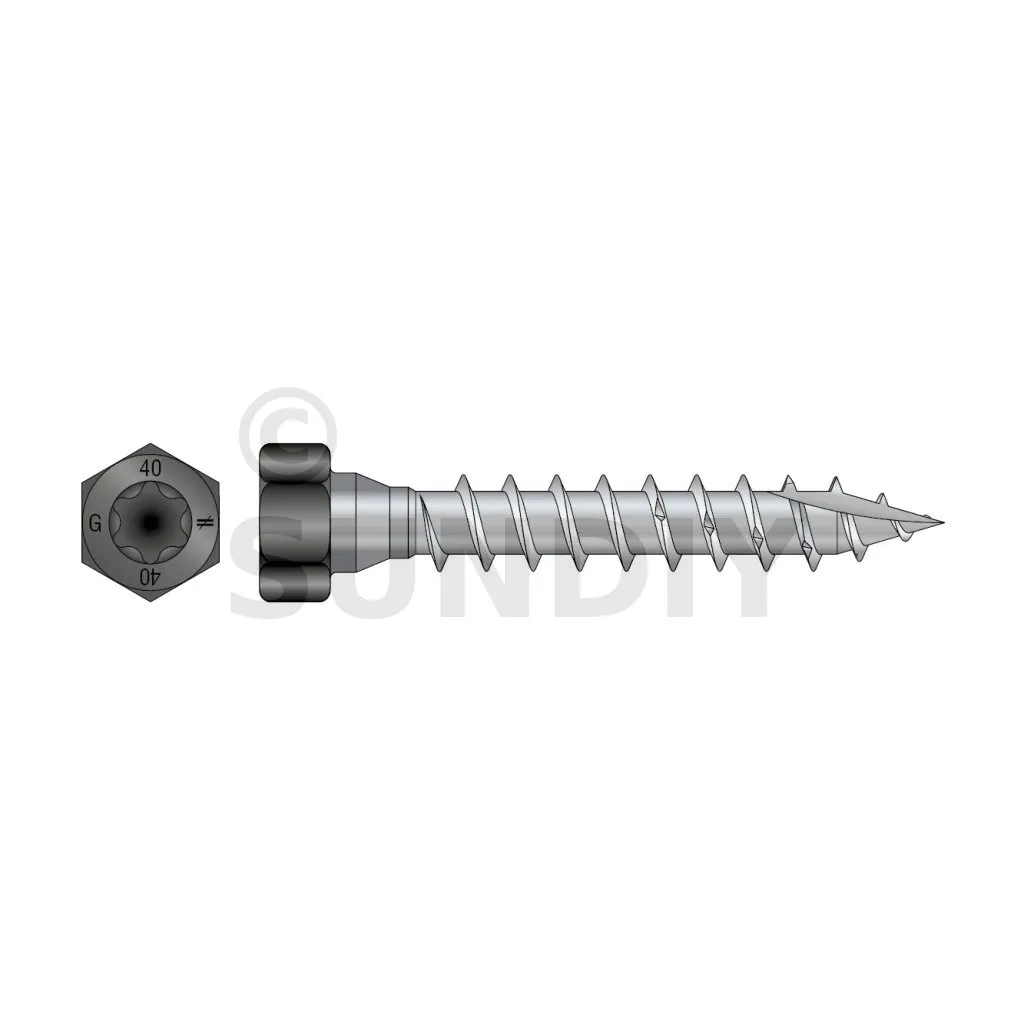

Verbindungsschrauben aus Stahl und Holz – Vollgewinde – schwarze Oberfläche - Réf. SSH8.0x40PB
-
ReferenzSSH8.0x40PB
-
HerstellungFranzösisch
-
MarkeSIMPSON Strong-Tie
-
Gewindelänge32mm
-
passende AntriebeT-40
-
Durchmesser des Kopfs13mm
-
Kopfhöhe5.75mm
-
Durchmesser unter dem Schraubenkopf8.2mm
-
Innendurchmesser des Gewindes5.1mm
Schraubverbinder – schwarze Oberfläche
Die SSH-PB-Holzschraube hat einen idealen Durchmesser und eine ideale Länge für die Befestigung von schwarz lackierten Verbindern an Holzelementen im Innen- und Außenbereich. Es wird in Löcher mit großem Durchmesser eingebaut und verkürzt im Vergleich zu herkömmlichen Nagellösungen vorteilhaft die Implementierungszeit vor Ort.
Die Oberfläche seines schwarzen Kopfes ermöglicht eine diskrete Installation mit den schwarzen Halterungen und Anschlüssen aus der Design-Serie.
Merkmale
Gegenstand
- Impreg®+-Beschichtung (entspricht 55 µm verzinktem Stahl): Lebensdauer 15 Jahre im Freien, 50 Jahre im Innenbereich,
- Lackierung des Kopfes mit Polyester-Architektur-Pulverlackierung RAL9005.
Vorteile
- Sechskantkopf: perfekter Halt der Stahlplatte auf Holz dank breitem Kopf,
- Doppelkegel unter dem Kopf: hilft beim Zentrieren der Schraube beim Bohren,
- Reamer: reduzierte Reibung,
- Asymmetrisches Gewinde: reduziertes Drehmoment beim Schrauben und hohe Reißfestigkeit,
- Anti-Split-Spitze Typ 17: besseres Einleiten des Schraubens,
- Umsetzung einfach und schnell, für alle Schraubendreher geeignet,
- Schwarze Oberfläche, hervorragender Korrosionsschutz,
- Getestet und zertifiziert für den Einsatz mit einer Vielzahl von Verbindern und Pfostenträgern.
Anwendung
Unterstützung
- Trinken
Einsatzbereiche

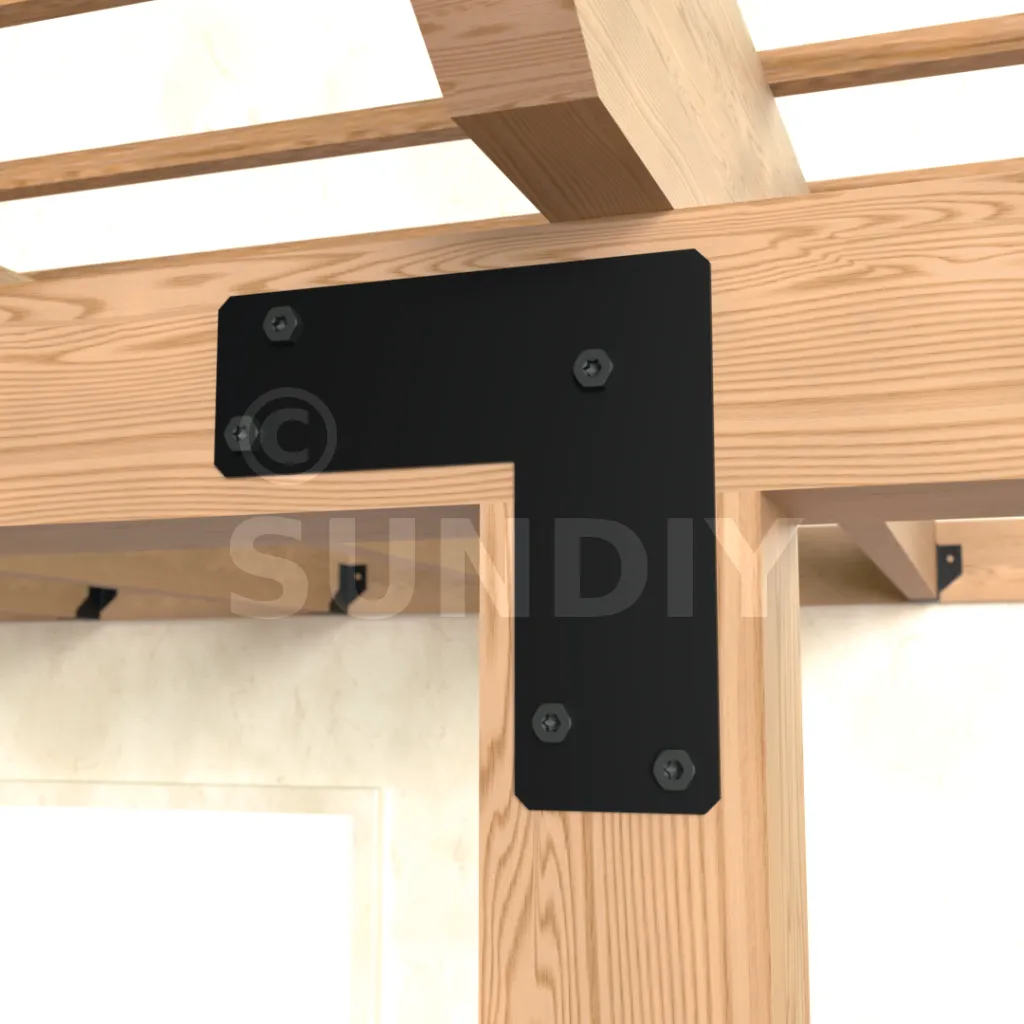

- Befestigungsverbinder aus der Design-Serie auf Holz,
- Drinnen oder draußen...

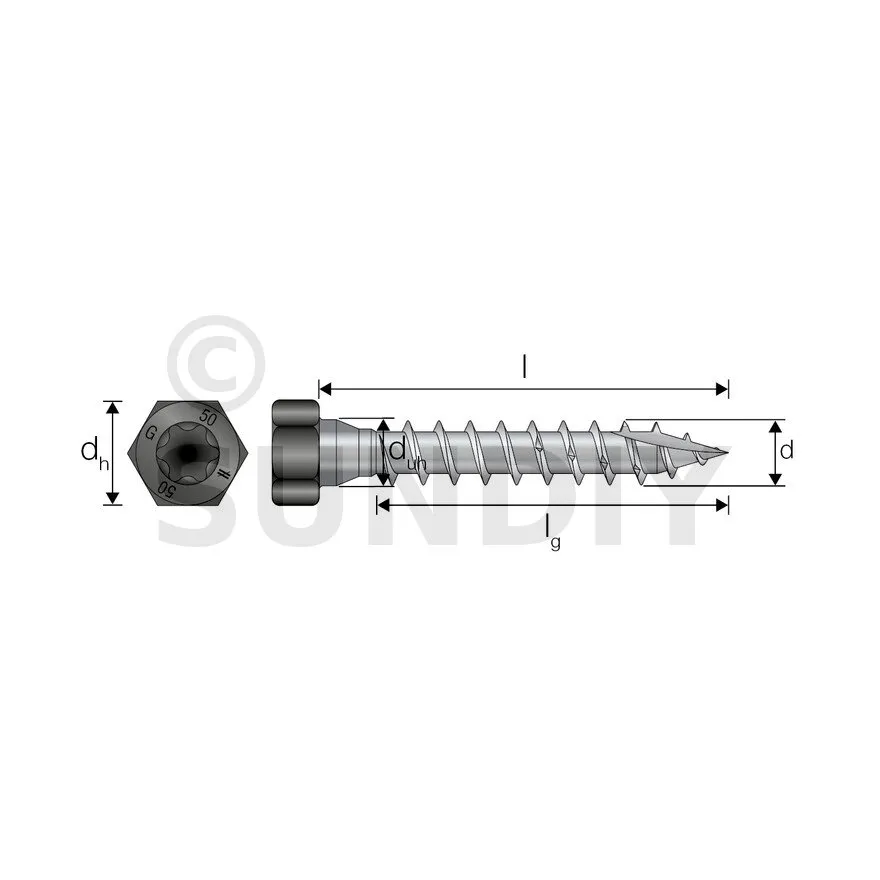

Technische Daten

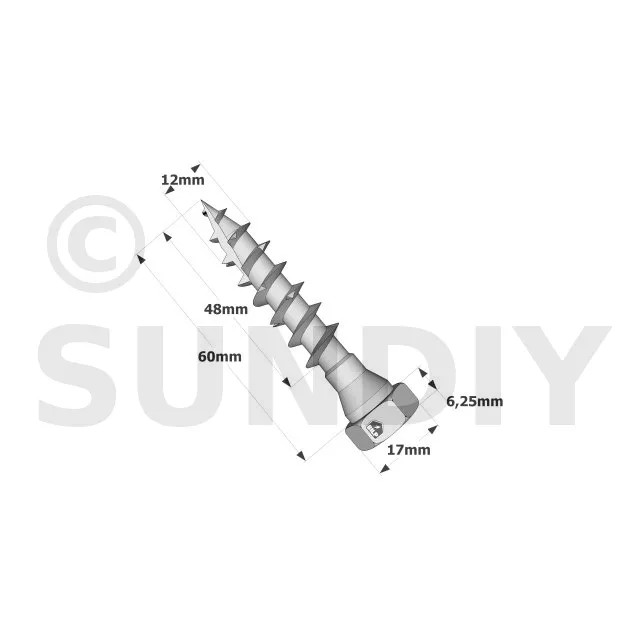

Abmessungen
| Referenzen | Artikelcode | Abmessungen [mm] | Endkappe | Gewinde | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | ht | d1 | lg | duh | ||||
| SSH8.0X40PB | SSH8.0X40PB | 8 | 40 | 13 | 5.75 | 5.1 | 32 | 8.2 | T-40 | Total |
Charakteristische Eigenschaften
| Referenzen | Eigenschaften Merkmale | |||||
|---|---|---|---|---|---|---|
| Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm] | Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90°] [ N/mm²] | Charakteristischer Kopfkreuzungswiderstandsparameter – fhead,k [fhead.k] [N/mm²] | Charakteristischer Zugwiderstandsparameter – ftens,k [ftens.k] [kN] | Charakteristischer Torsionswiderstand - ftor,k [ftor.k] [Nm] | Torsionsverhältnis | |
| SSH8.0X40PB | 25.3 | 13.9 | 19.5 | 24.1 | 26.4 | ≥ 1,5 |
Charakteristische Widerstände - Stahl / Holz
| Referenzen | Widerstandseigenschaften – Stahl / Holz C24 | ||||
|---|---|---|---|---|---|
| Rax.st,k [kN] | Schub dünner Platten | Schub dicker Platten | |||
| Rv,0,st,k [kN] | Rv,90,st,k [kN] | Rv,0,st,k [kN] | Rv, 90,st,k [kN] | ||
| SSH8.0X40PB | 4 | 2.3 | 2.3 | 4.3 | 4.3 |
Die Scherfestigkeiten werden für dicken (tst = d) und dünnen (tst = 0,5 x d) Stahl für die folgenden Konfigurationen angegeben:
Kraftachse bei 0° Maserung/Holz Rv,0°,k
Kraftachse bei 90° Maserung/Holz Rv,90°,k
Diese Beständigkeiten gelten für Holz der mechanischen Klasse C24 oder höher.
Widerstände für mittlere Stahldicken können durch Interpolation zwischen den Werten für dünne und dicke Stahlbleche ermittelt werden.
Die Vorbohrhypothese zur Berechnung der Mindestlasten und -abstände wird validiert.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Schrauben für Stahl-Holz-Verbindungen
Die SSH-Holzschraube ist eine Schraube mit idealem Durchmesser und idealer Länge für die Befestigung von Verbindern an Holzelementen im Innen- und Außenbereich. Er kann in die normalerweise für Anker vorgesehenen Löcher eingebaut werden und verkürzt im Vergleich zu herkömmlichen Nagellösungen vorteilhaft die Zeit der Umsetzung auf der Baustelle.
Merkmale
Leistungserklärungen : FR-DoP-h17/0015 ;
Material
- Impreg®+-Beschichtung (entspricht 55 µm verzinktem Stahl) : Lebensdauer 15 Jahre im Freien, 50 Jahre in Innenräumen.
Vorteile
- Sechskantkopf : perfekter Halt der Stahlplatte auf Holz dank seines breiten Kopfes,
- Doppelkonus unter Kopf : Hilft bei der Zentrierung der Schraube im Loch,
- Reibahle : reduzierte Reibung,
- Asymmetrisches Gewinde : reduziertes Drehmoment beim Schrauben und hohe Reißfestigkeit,
- Anti-Splitting-Spitze Typ 17 : besserer Beginn der Verschraubung,
- Schnell und einfach Anwendung für alle Schraubendreher geeignet.
Anwendungen
Substrat
- Holz
Einsatzbereiche

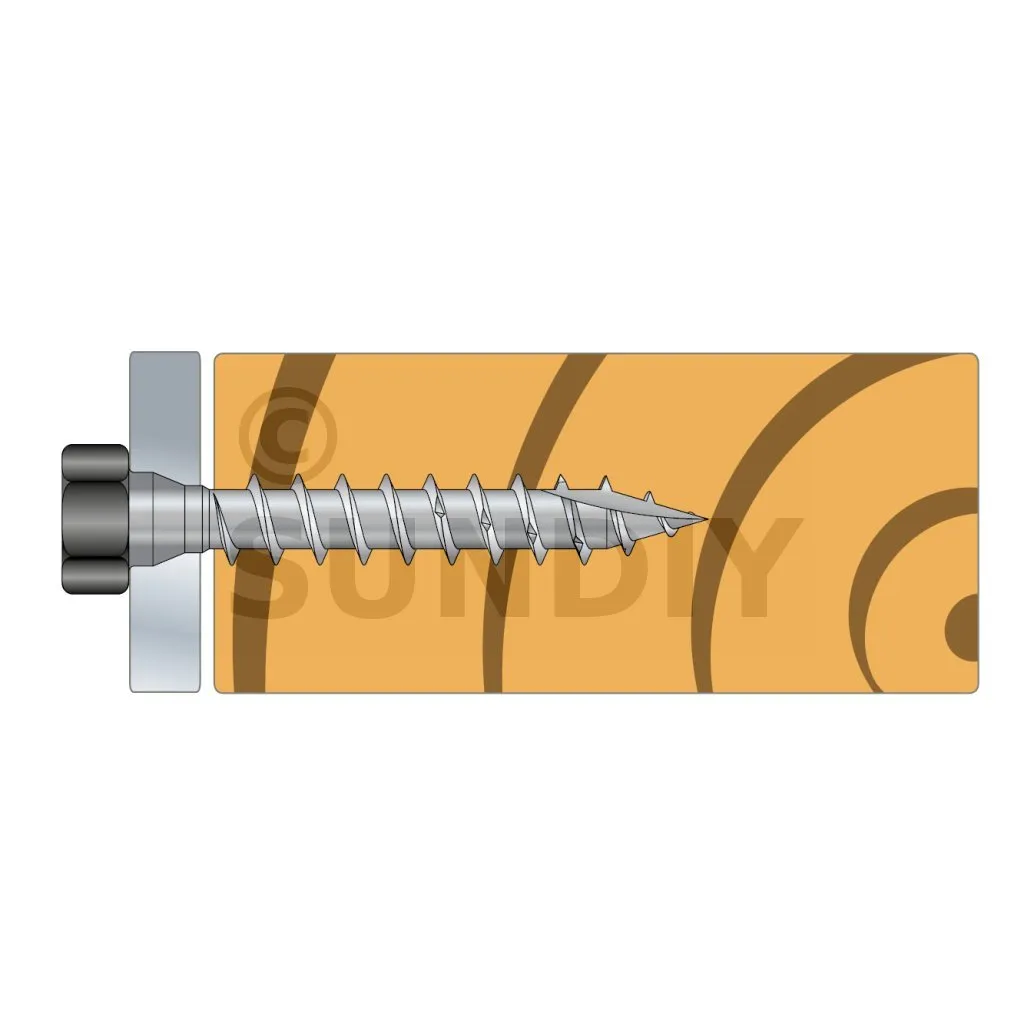

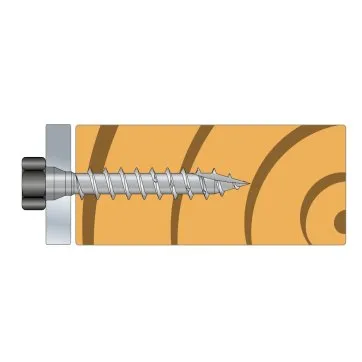

- Stahl auf Holz Baugruppen,
- Holz-Holz-Baugruppen, Brettschichtholz, CLT, Holzwerkstoffplatten,
- Befestigung von Verbindern, Winkelverbinder, Balkenschuhen...
Technische Daten

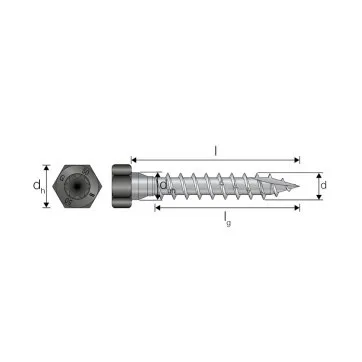

Produkt-Abmessungen
| Referenzen | Artikel Code | Durchmesser [mm] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | ht | duh | d1 | lg | Bit | ||
| SSH8.0X40 | 75134 | 8 | 40 | 13 | 5.75 | 8.2 | 5.1 | 32 | T-40 |
| SSH10.0X40 | 75149 | 10 | 40 | 15 | 6 | 10.2 | 6.2 | 32 | T-40 |
| SSH10.0X50 | 75150 | 10 | 50 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH10.0X60 | 75151 | 10 | 60 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH10.0X80 | 75152 | 10 | 80 | 15 | 6 | 10.2 | 6.2 | 42 | T-40 |
| SSH12.0X60 | 75162 | 12 | 60 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
| SSH12.0X80 | 75163 | 12 | 80 | 17 | 6.25 | 12.2 | 6.7 | 48 | T-40 |
Kompatible Verbinder
| Referenzen | Kompatible Winkelverbinder | Kompatible Balkenschuhe | Kompatible Stützenfüße |
|---|---|---|---|
| SSH8.0X40 | EBC | - | - |
| SSH10.0X40 | E5/1.5, E5/1.5/1.22/11, ABR100, ABR105 | SBE, SAE(1), S45, S1030, S1530 | - |
| SSH10.0X50 | - | SBE, SAE(1), S45, S1030, S1530 | - |
| SSH10.0X60 | - | SBE, SAE(1), S45, S1030, S1530 | - |
| SSH10.0X80 | ABR105, E20/3 | SBE, SAE(1), S45, S1030, S1530 | PPA, PPRC, APB100/150, PBLR, PPSP |
| SSH12.0X60 | - | SAE(2), GLE, GSE, S45 | PBP |
| SSH12.0X80 | AE116, AG922, ABR255, AKRX3L | SAE(2), GLE, GSE, S45 | - |
Nicht abschließende Liste, die Leistungen dieser Steckverbinder mit der SSH-Schraube sind in den entsprechenden technischen Datenblättern angegeben.
SAE(1) = SAE200 und SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 und SAE500
Charakteristische Merkmale
| Referenzen | Charakteristische Merkmale | ||||
|---|---|---|---|---|---|
| Charakteristisches plastisches Fließmoment - My,k [Nm] | Charakteristischer Parameter des Auszugswiderstands - fax,k,90° [N/mm²] | Charakteristischer Widerstandsparameter an der Kopfdurchführung - fhead,k [N/mm²] | Charakteristische Zugfestigkeit - ftens,k [kN] | Torsionsverhältnis | |
| SSH8.0X40 | 29.4 | 15.6 | 22 | 23.2 | 3.1 |
| SSH10.0X40 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH10.0X50 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH10.0X60 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH10.0X80 | 50.3 | 13.2 | 20.1 | 32 | 3.4 |
| SSH12.0X60 | 67.1 | 12.1 | 18.5 | 39.6 | 3 |
| SSH12.0X80 | 67.1 | 12.1 | 18.5 | 39.6 | 3 |
Die Schraubenwerte SSH8.0X40 und SSH10.0X40 können direkt auf den Steckern der mit diesen Schrauben kompatiblen Verbinder konsultiert werden (siehe Tabelle oben).
