- Réf. E9S/2.5
-
ReferenzE9S/2.5
-
Herstellungfrançaise
-
MarkeSIMPSON Strong-Tie
-
MaterialAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Bohrungen der Lasche B8Ø5 et 1Ø11
-
Bohrungen der Lasche C6Ø5 - 1Ø11x22
-
Holz-/Holzbefestigung - Träger/TrägertypAile B : 7 ; Aile C : 6 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
-
Holz-/Holzbefestigung - Pfosten-/Trägertyp2 équerres ; Aile A : 10 ; Aile B : 8 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
-
Holz-/starre Stützenbefestigung - Träger-/starrer StützentypAile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
-
Holz-/starre Stützenbefestigung - Träger-/starrer Stützentyp-
-
EAN Code3523140209890
-
HOLZ/HOLZ-Befestigung - Totalvernagelung2 équerres ; Aile A : 12CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 8CNA Ø4.0x35 ou Ø4.0x50 mm
-
HOLZ/HOLZ-Befestigung - Teilvernagelung-
-
HOLZ/starre Stützenbefestigung - vollständige Vernagelung-
-
Befestigung von Holzträger auf Holzpfosten - Teilausnagelung-
-
Befestigung von Holzpfosten an Holzträger-
-
Befestigung von Kreuzlagenholz-Träger an Kreuzlagenholz-Träger-
-
Bohrungen der Lasche A14Ø5, 1Ø11 et 1Ø11x34
-
HOLZ/starre Stützenbefestigung - Teilvernagelung-

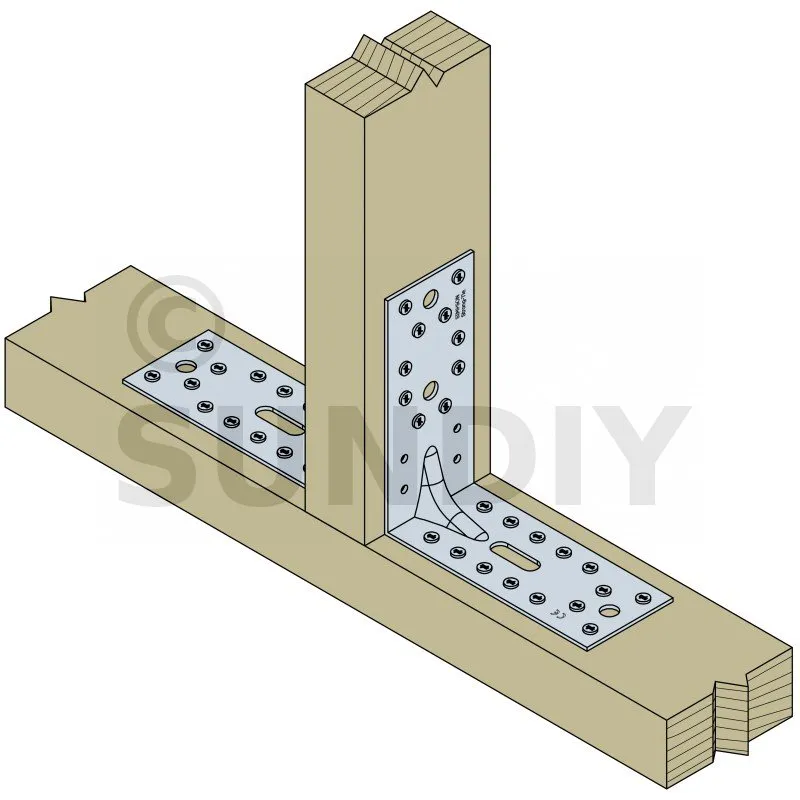

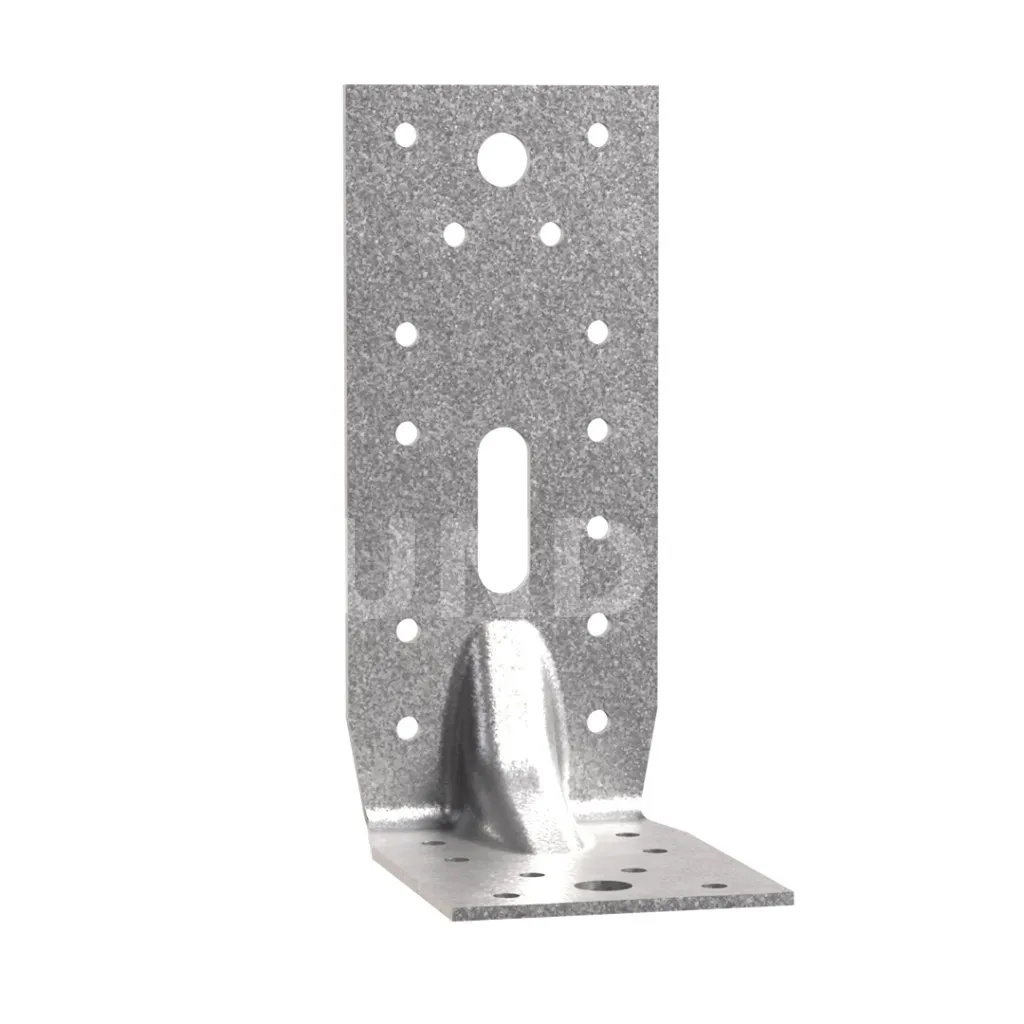

Große verstärkte Halterung E9S/2,5
Die verstärkten E9S-Halterungen ermöglichen strukturelle Verbindungen von Strukturelementen oder Holzrahmenpfosten in FEUCHTEN UMGEBUNGEN.
Merkmale
Technische Zulassungen: ETA-06/0106;
Leistungserklärungen: FR-DoP-e06/0106;
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 2,5 mm.
Vorteile
- Große Steifigkeit,
- Vielfältige Einsatzmöglichkeiten.

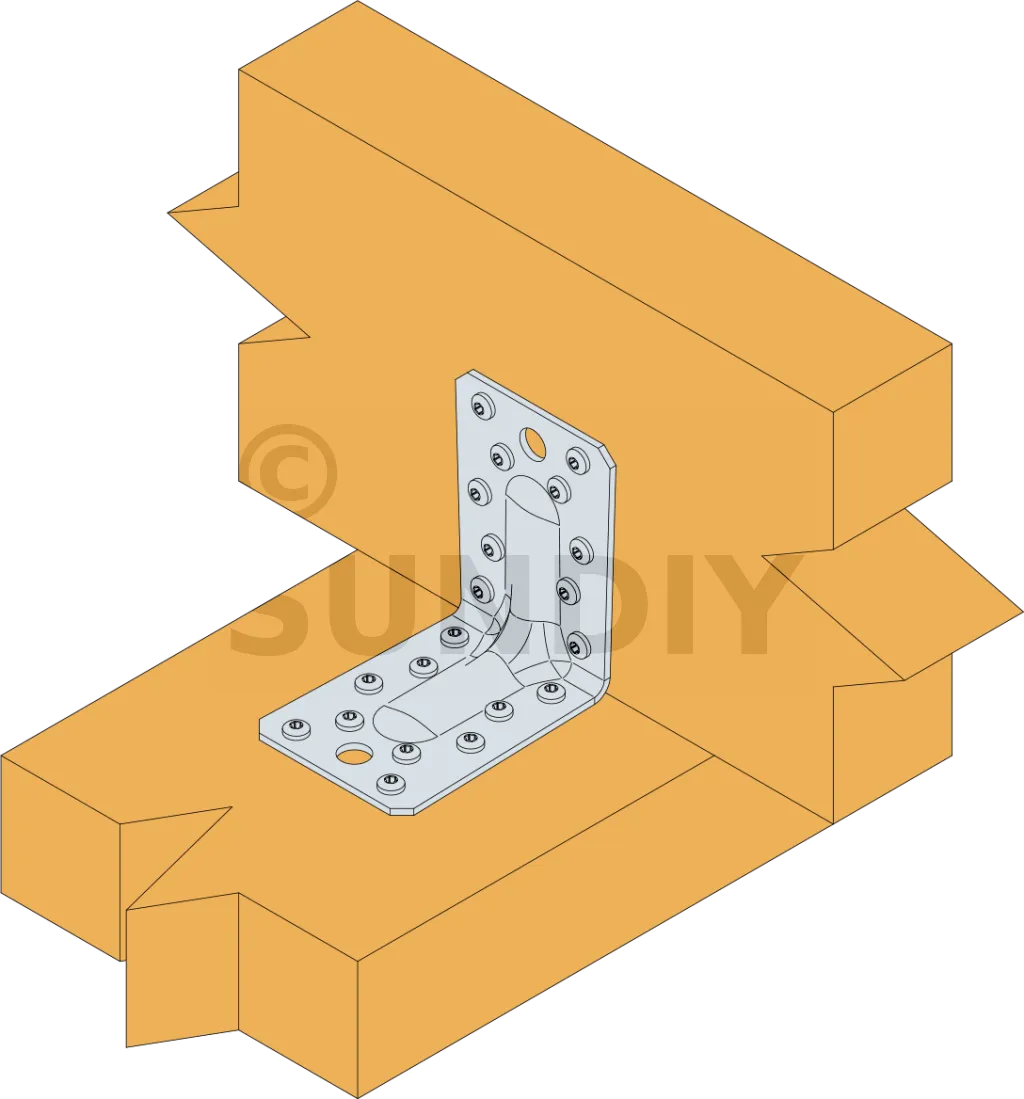

Anwendungen
Unterstützung
- Träger: Massivholz, Brettschichtholz, Beton, Stahl usw.
- Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile usw.
Einsatzbereiche
- Befestigung von Traversen,
- Verkleidungsschienen und Pfosten,
- Anker für Sparren, Konsolen, Kopfstücke usw.
Technische Daten
Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen Flügel A | Bohrungen Flügel B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø11x34 | Ø5 | Ø11 | |
| E9S/2,5 | 150 | 90 | 65 | 2.5 | 14 | 1 | 1 | 8 | 1 |

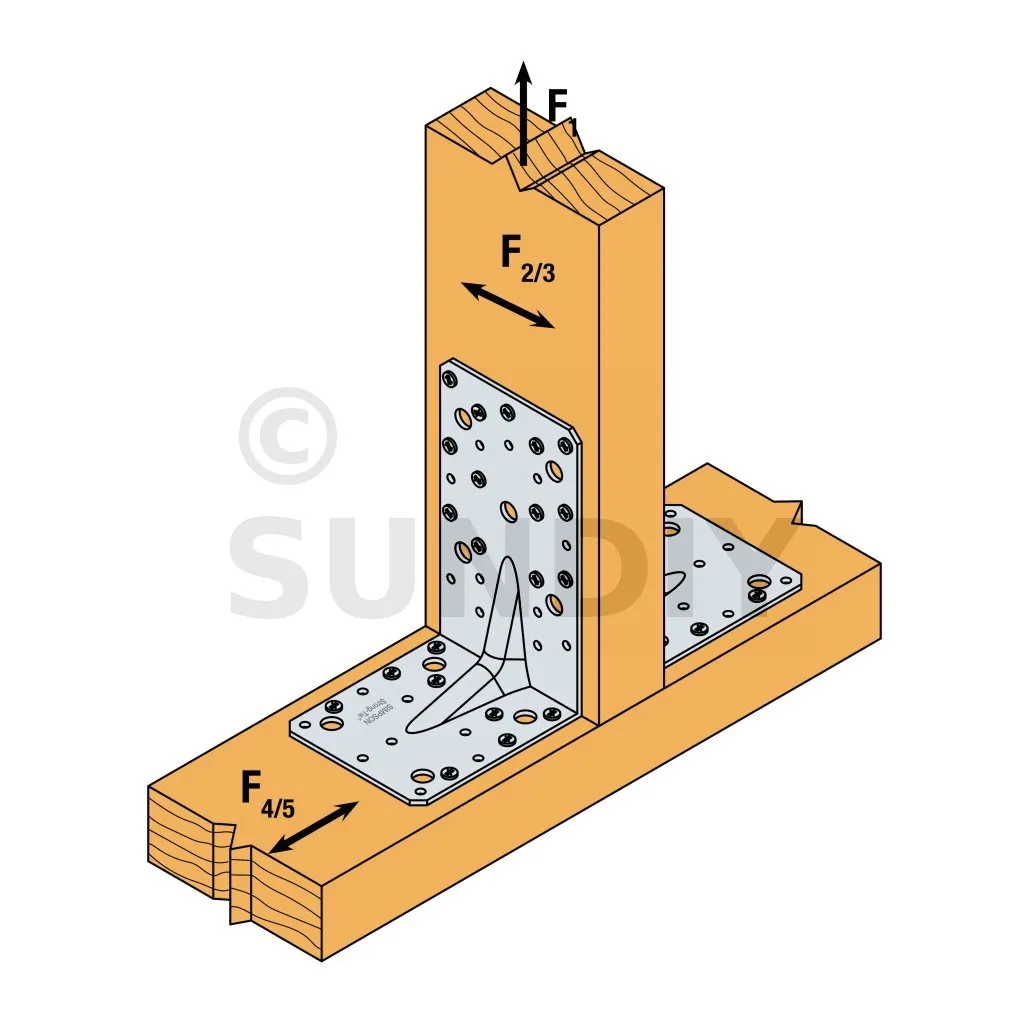

Vereinfachte Kennwerte – Holz-Holz-Verbindung – 2 Klammern
| Referenzen | Vereinfachte Kennwerte - Holz-Holz-Verbindung | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Vereinfachte Kennwerte – C24 Holz-Holz-Verbindung – 2 Konsolen [kN] | |||||
| Flügel A | Flügel B | R1.k* | R2.k = R3.k | |||
| Menge | Menge | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| E9S/2,5 | 12 | 8 | 4.7 | 7.9 | 8.8 | 11.8 |
* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 nach EC5 (EN1995)) basieren. Weitere Ladezeiten und Serviceklassen entnehmen Sie bitte ETE-06/0106.
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Schauen Sie sich unsere an ETE-06/0106 wenn der Balken frei rotieren kann.
Merkmale Werte – Holz-Holz-Verbindung vom Typ Pfosten/Balken – 2 Konsolen
| Referenzen | Kennwerte - Holzpfosten-Träger-Verbindung | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Vereinfachte Kennwerte – C24 Holz-Holz-Verbindung – 2 Konsolen [kN] | |||||||||||||
| Flügel A | Flügel B | R1.k* | R2.k = R3.k | Qty | Qty | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |||||
| E9S/2,5 | 10 | 8 | 2.8 | 4.6 | 7 | 9.6 | ||||||||
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Schauen Sie sich unsere an ETE-06/0106 wenn der Balken frei rotieren kann.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
