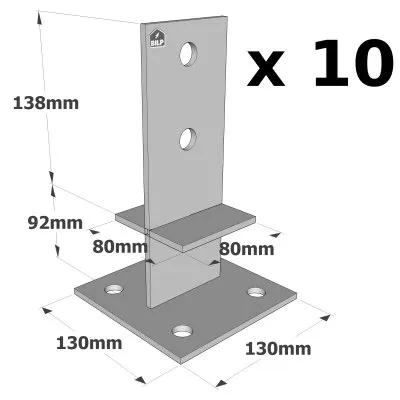

- Réf. PPS230_10
-
ReferenzPPS230_10
-
Herstellungfrançaise
-
MarkeSIMPSON Strong-Tie
-
Dicke4mm
-
MaterialStahl S253JR gemäß DIN EN 10025
-
Breite (B)80mm
-
Breite (D)130mm
-
Breite (E)130mm
-
Bohrungen der Kopfplatte2Ø13
-
Bohrungen der Bodenplatte4Ø12
-
Holzverbindung auf starrem TrägerSur poteau : 2 STD12 ; sur béton : 4Ø10 (goujons WA M10 ; tige filetée M10) ; sur acier : boulons
-
Maximal zulässige Belastung in Druckrichtung1.58 Tonnen
-
Höhe (F)138mm

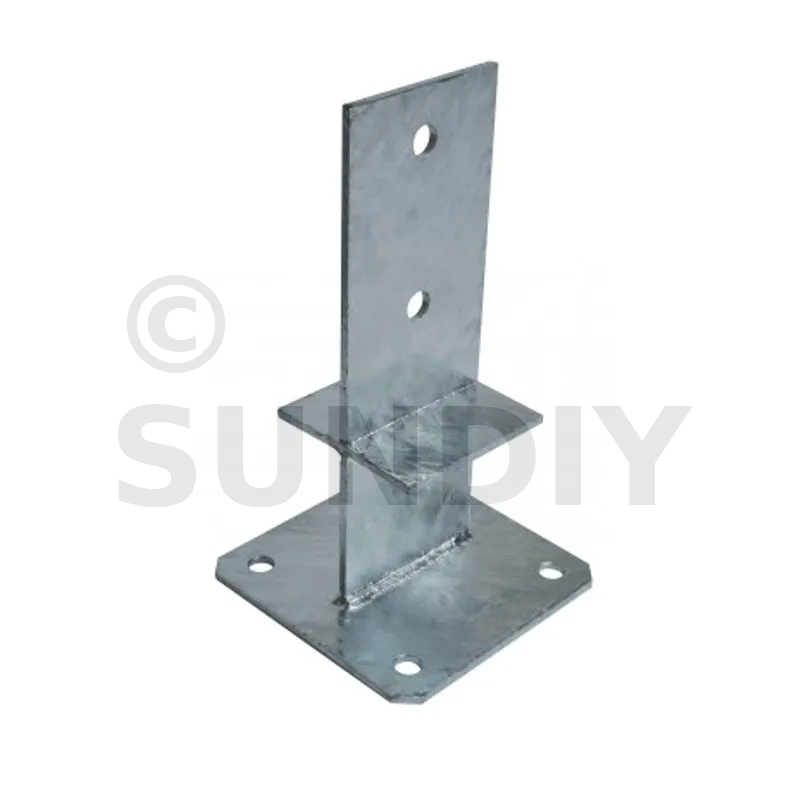

Pfostenträger im Steg mit Platte
Standard-Pfostenträger ermöglichen eine diskrete und zuverlässige Montage. Ihre Kernkonstruktion gewährleistet das Heben von Lasten.
Merkmale :
Leistungserklärungen: FR-DoP-e07/0285
Technische Zulassungen: ETA-07/0285
Gegenstand :
- S253JR-Stahl gemäß NF EN 10025.
- Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.
Vorteile :
- Speziell für die Aufnahme von Hebekräften konzipiert,
Anwendungen
Unterstützung:
- Träger: Holz, Beton, Stahl
- Getragen: Massivholz, Verbundholz, Brettschichtholz (Pfosten max. 200 x 200)

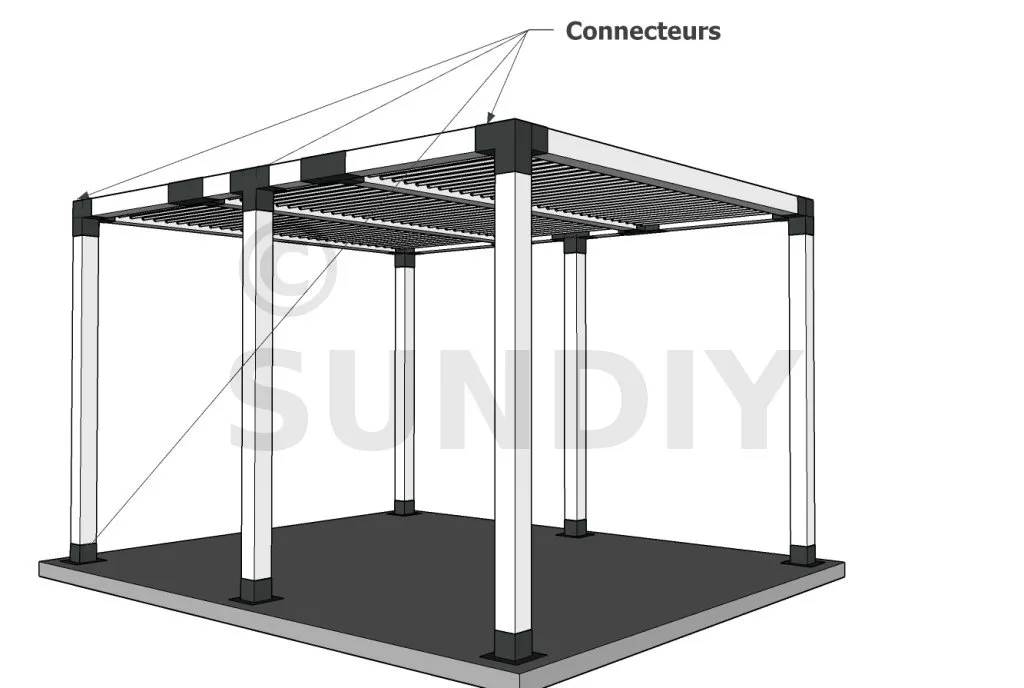

Einsatzbereiche:
- Markise,
- Pergola,
- Veranda,
- Terrasse,
- Konsole.
Technische Daten

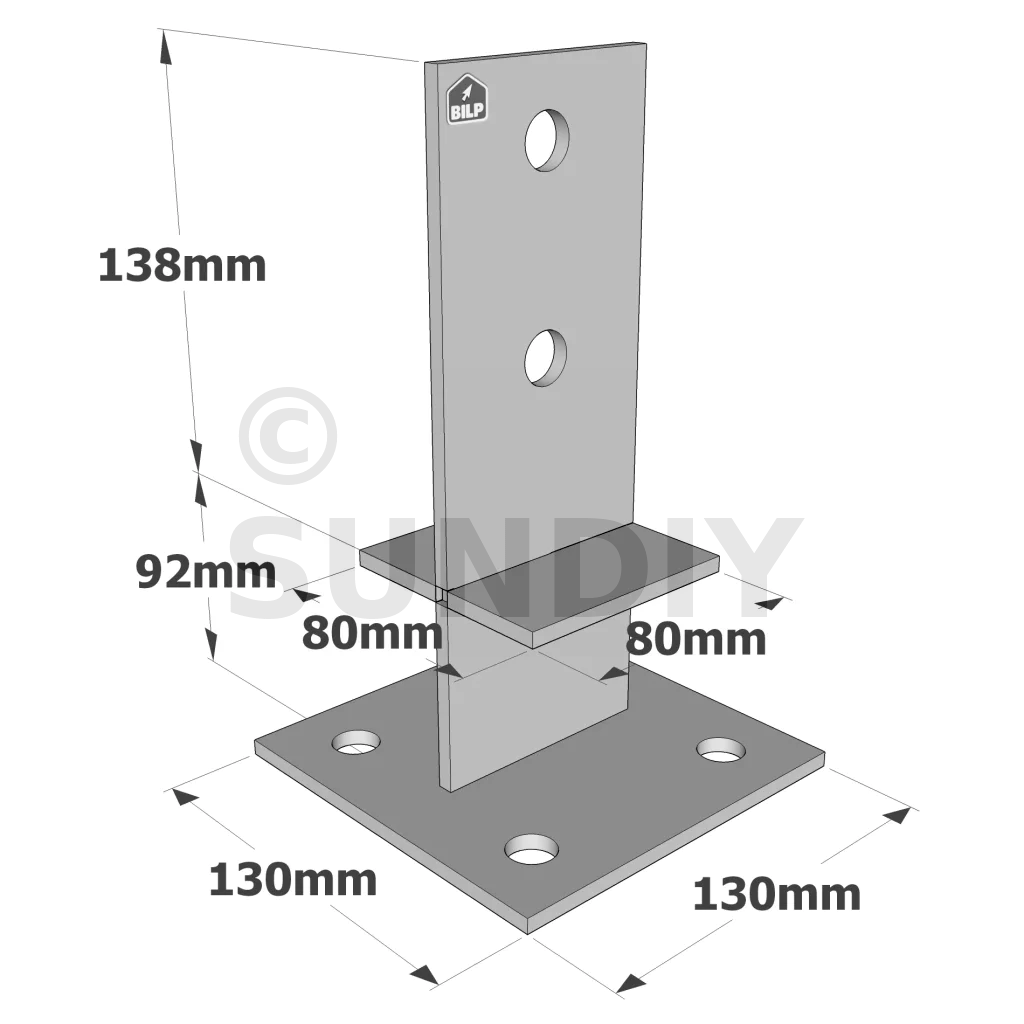

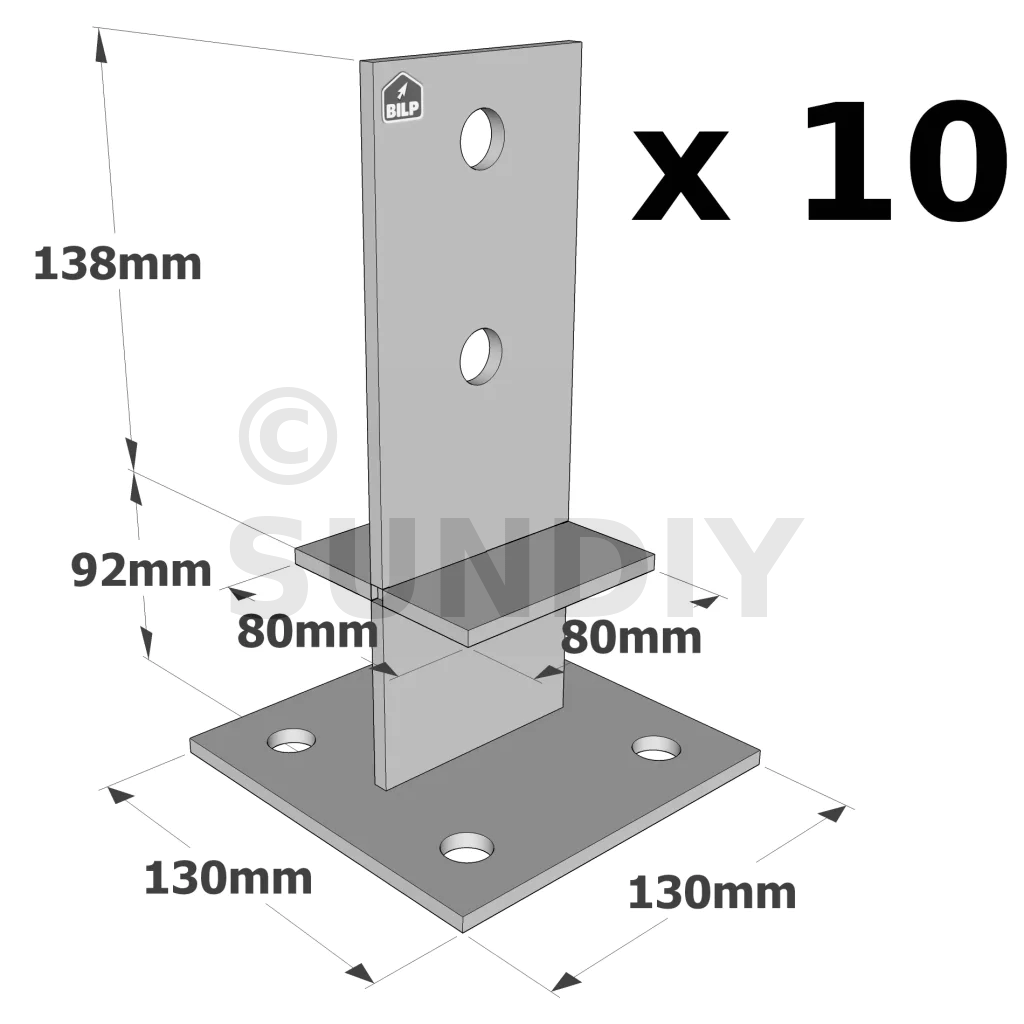

Abmessungen
| Referenzen | Abmessungen [mm] | Hohe Plattenlöcher | Niedrige Plattenlöcher | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø13 | Ø12 | |
| PPS170 | 60 | 60 | 114 | 100 | 100 | 56 | 4 | 2 | 4 |
| PPS230 | 80 | 80 | 138 | 130 | 130 | 92 | 4 | 2 | 4 |
Merkmalswerte
| Referenzen | Kennwerte - Holzverbindung auf starrem Träger | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte – Holz C24 [kN] | |||||||
| Auf Pfosten | Auf Beton | R1,k | R2,k | R3,k | R4,k | |||
| Menge | Typ | Menge | Typ | |||||
| PPS170 | 2 | STD12 | 4 | Ø10* | 25.9/kmod^0,5 | 16.3 | 10.1/kmod | 1.2/kmod |
| PPS230 | 2 | STD12 | 4 | Ø10* | 34.5/kmod^0,5 | 17.9 | 13.3/kmod | 1.0/kmod |
*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,
je nach Betonart, Achsabstand und Randabständen zu wählen.
Vereinfachte Kennwerte
| Referenzen | Befestigungen | Vereinfachte Kennwerte – Holz C24 [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1,k** | R2,k | R3,k** | R4 ,k** | |||
| Menge | Typ | Menge | Typ | |||||
| PPS170 | 2 | STD12 | 4 | Ø10* | 30.9 | 16.3 | 14.4 | 1.7 |
| PPS230 | 2 | STD12 | 4 | Ø10* | 41.2 | 17.9 | 19 | 1.5 |
*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Achsabstand und Randabständen zu wählen.
** Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (Mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Holz:
- Broches STD 12
- Boulons Ø12 mm
Auf Beton:
- Mechanischer Knöchel: goujon WA M10-78/5
- Chemischer Anker: Harz AT-HP + tige filetée LMAS M10-120/25
Auf Stahl:

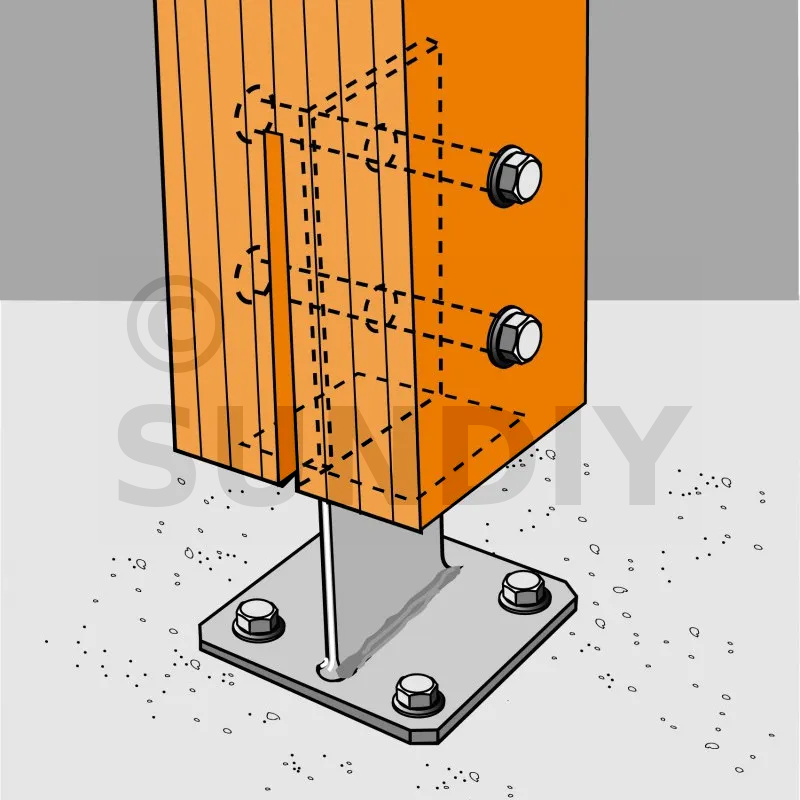

Einrichtung
Oberteil:
1. Machen Sie eine vertikale Kerbe im Kern des Pfostens (Breite abhängig von der Dicke des Kerns).
2. Identifizieren Sie die Position der Stifte (oder Bolzen) an den Seiten des Pfostens
3. Bohren Sie den Pfosten quer, um die Stifte einzuführen (Bohrdurchmesser abhängig vom Durchmesser des Stifts).
4. Positionieren Sie die Basis des Pfostens im Steg und setzen Sie die Stifte ein
Unterteil:
1. Befestigen Sie den Pfostenfuß am Pfosten.
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe.
3. Positionieren Sie den Pfosten und schließen Sie die Befestigung am Boden mit Hilfe von Dichtungen ab.
