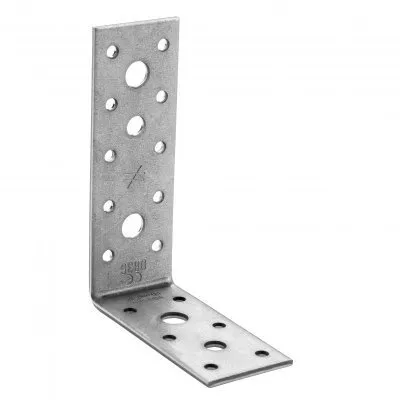

- Réf. AG40312-R
-
ReferenzAG40312-R
-
Herstellungfranzösisch
-
MarkeSIMPSON Strong-Tie
-
MaterialVerzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346
-
Bohrungen der Lasche BSchrauben oder Nägel : 10 Ø5; Bolzen : 1 Ø 8,5 - 2 Ø 11
-
Bohrungen der Lasche CSchrauben oder Nägel : 6 Ø 5; Bolzen : 1 Ø 8,5 - 1 Ø 11
-
Holz-/Holzbefestigung - Träger/TrägertypSchenkel B : 4; Schenkel C : 4; Typ : CNA Ø4,0x35 oder Ø4,0x50 mm - Montage mit 2 Winkelverbindern
-
Holz-/Holzbefestigung - Pfosten-/TrägertypSchenkel B : 4; Schenkel C : 4; Typ : CNA Ø4,0x35 oder Ø4,0x50 mm - Montage mit 2 Winkelverbindern
-
EAN Code5701953353124

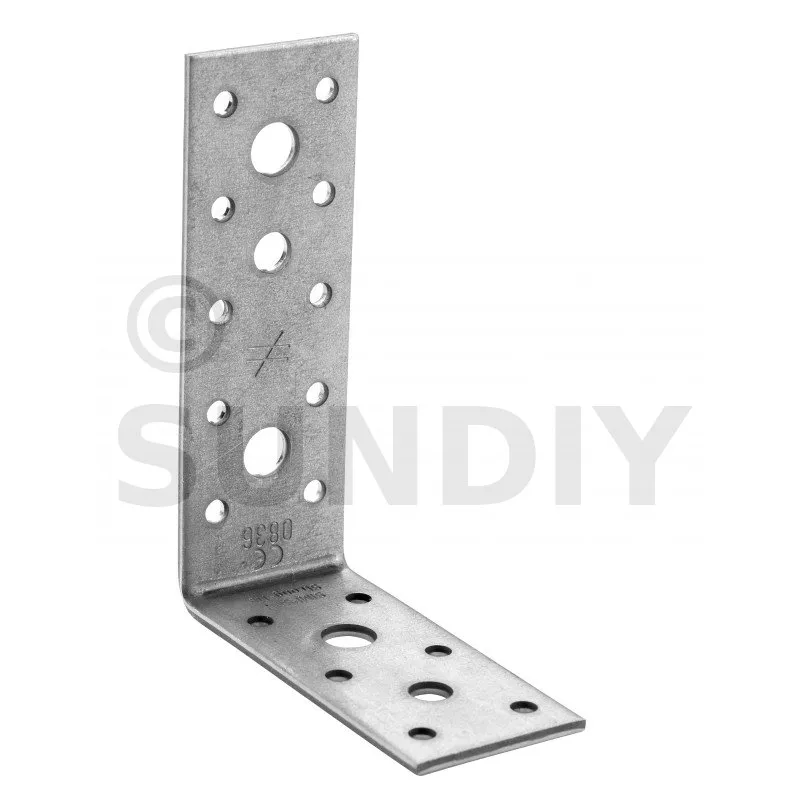

AG-Strukturhalterung
Der AG-Quadrat eignet sich für strukturelle Anwendungen in Zimmereien und Fachwerkhäusern.
Merkmale
Leistungserklärungen: FR-DoP-e06/0106;
Technische Zulassungen: ETA-06/0106;
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346
Vorteile
- Große Steifigkeit,
- Vielseitige Einsatzmöglichkeiten...
Anwendungen
Unterstützung
- Träger: Massivholz, Brettschichtholz, Beton, Stahl...
- Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile...
Einsatzbereiche

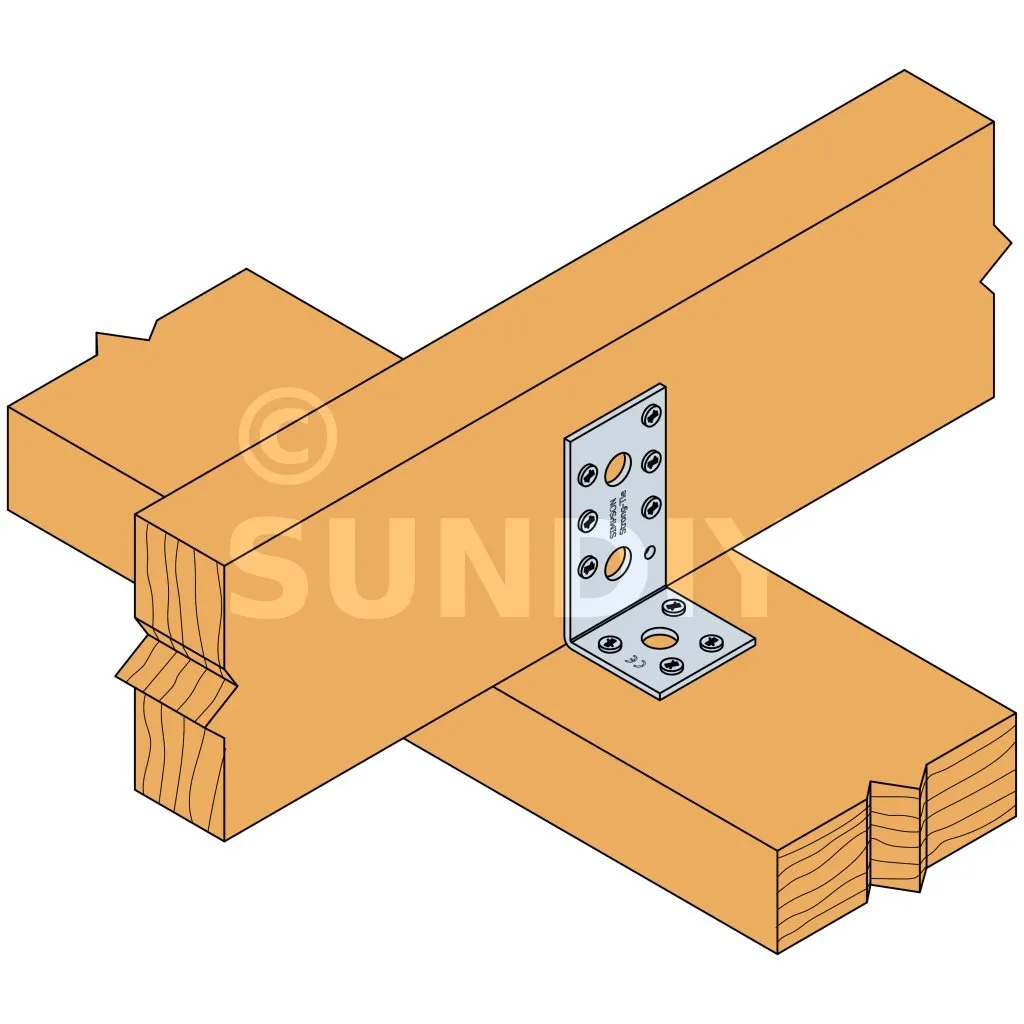

- Befestigung von Traversen,
- Verkleidungsschienen und Pfosten,
- Anker für Sparren, Konsolen, Kopfleisten...
Technische Daten

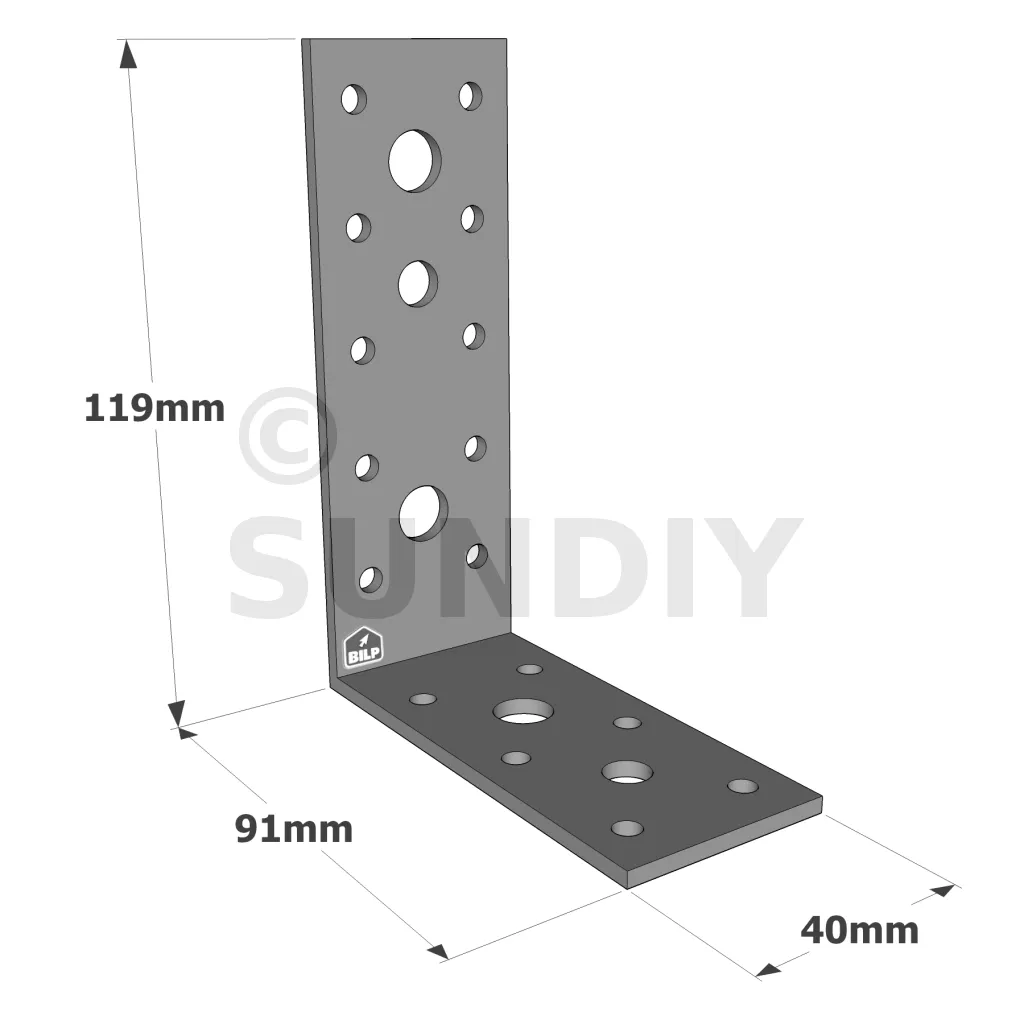

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen Flügel A | Bohrungen Flügel B | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø8.5 | Ø11 | Ø5 | Ø8,5 | Ø11 | |
| AG40312 | 119 | 91 | 40 | 3 | 10 | 1 | 2 | 6 | 1 | 1 |

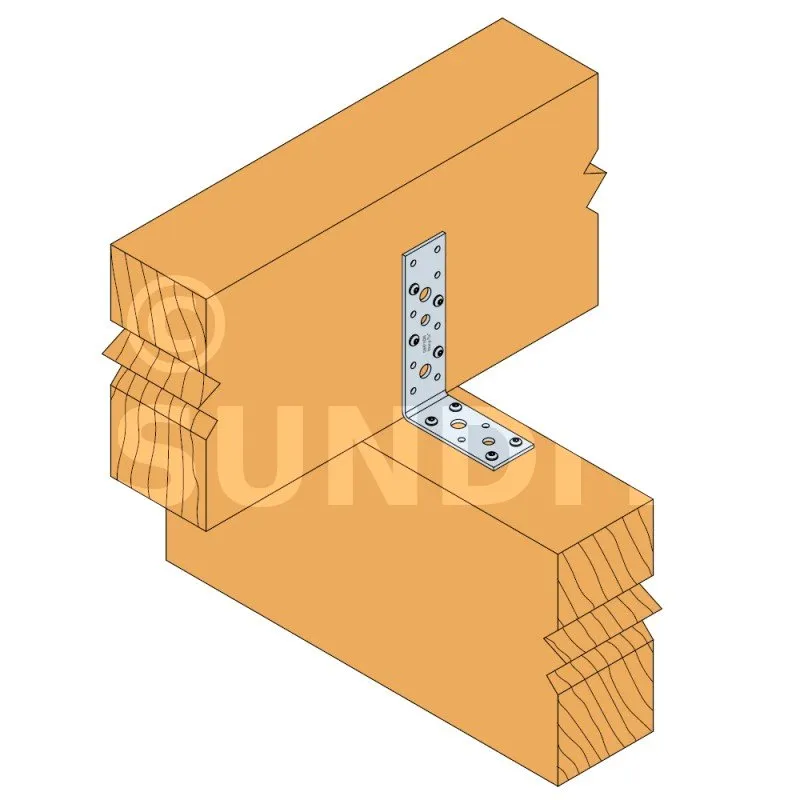

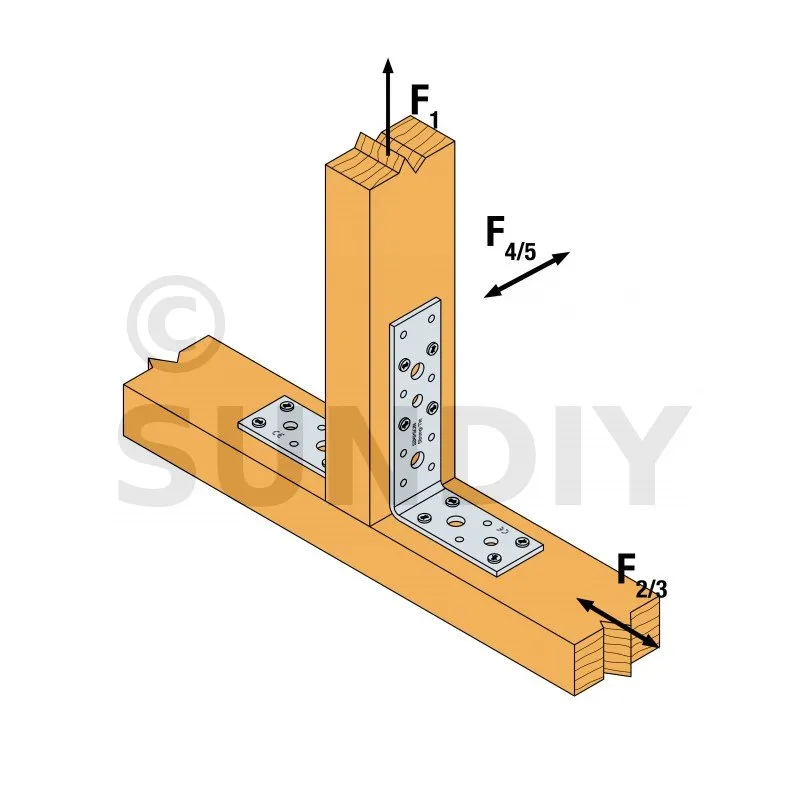

Charakteristische Werte – Holz auf Holz
| Referenzen | Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Flügel A | Flügel B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| Menge | Menge | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AG40312 | 4 | 4 | 2.5 | 4.3 | 3 | 4.3 | 1.1 | 1.6 |
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Holz:
- Beringte Spitzen CNA Ø4.0x35 ou Ø4.0x50 mm
- Schrauben CSA Ø5.0x35 ou CSA Ø5.0x40
- Schrauben
- Tirefonds

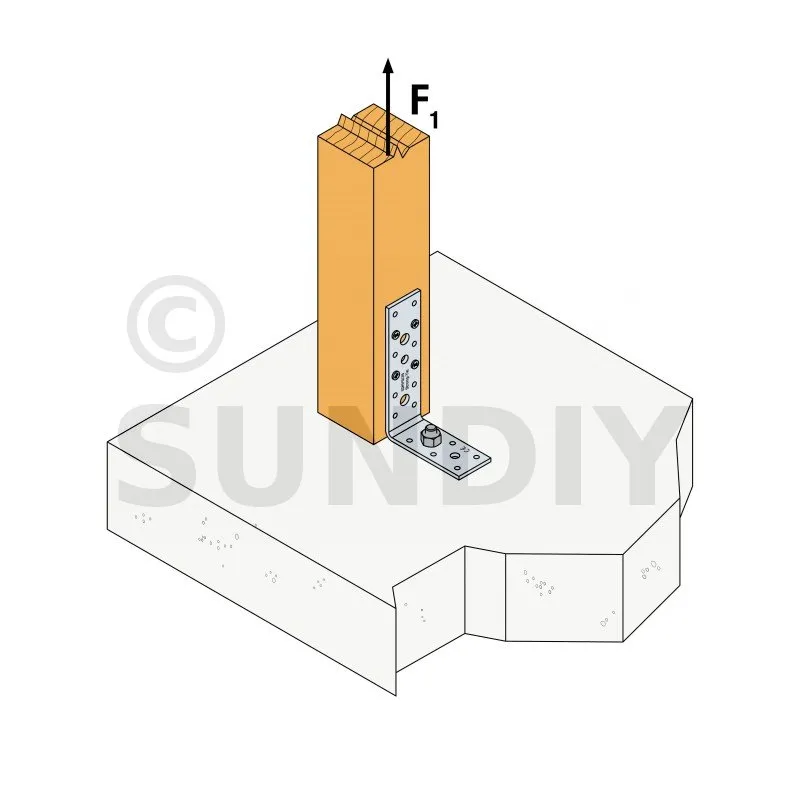

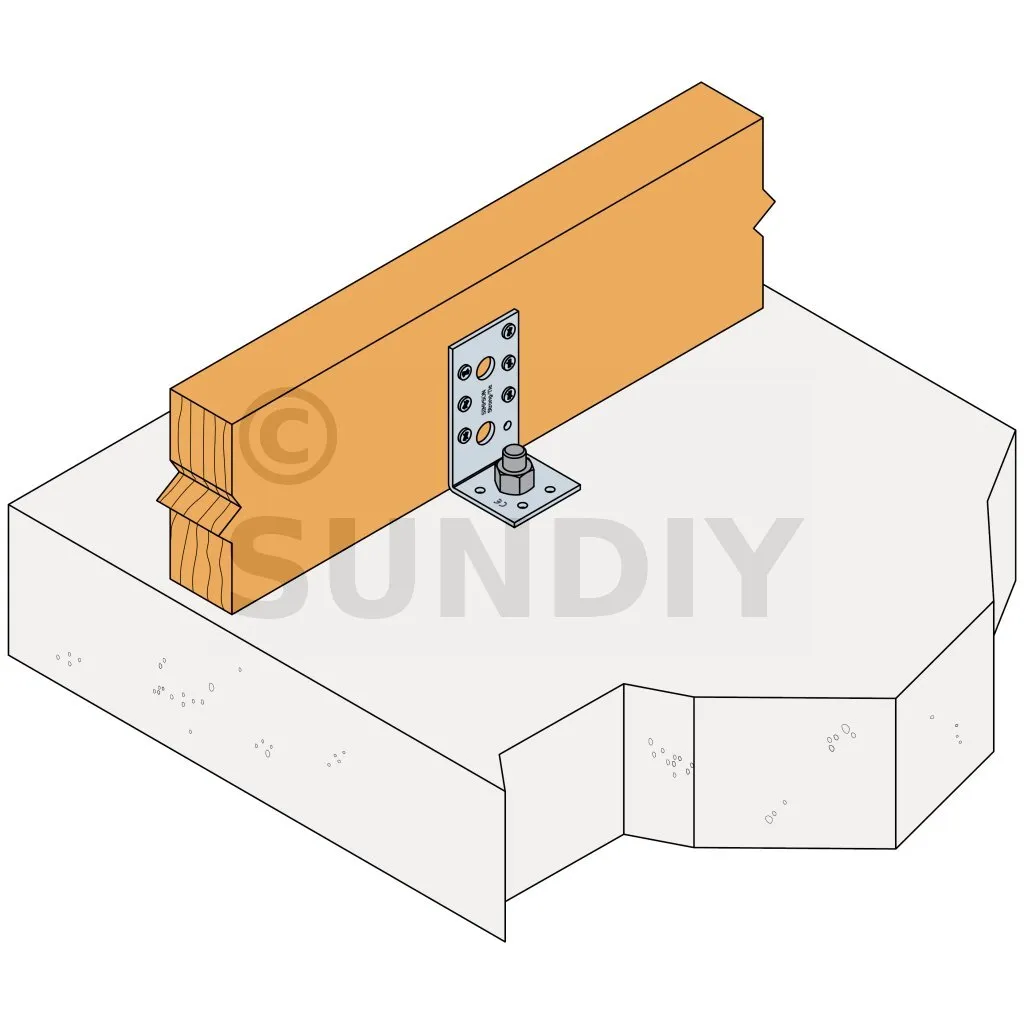

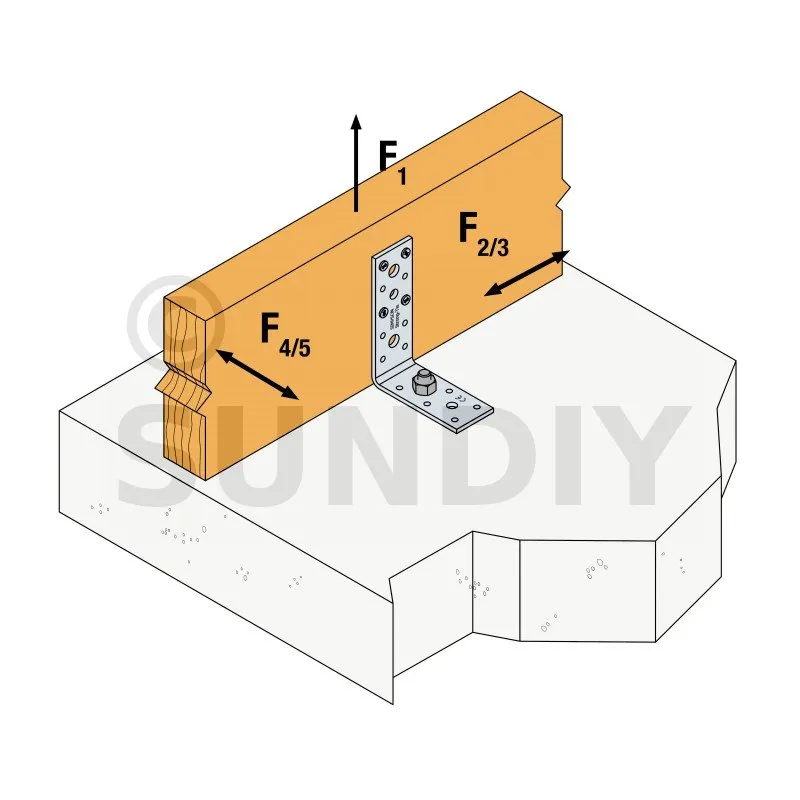

Auf Beton:
Konkrete Unterstützung:
- Mechanischer Anker: Bolzen WA M10-78/5 oder WA M12-104/5
- Chemischer Anker: Harz AT-HP + Gewindestange LMAS M10-120/25 oder LMAS M12-150/35.
Hohle Mauerwerksunterstützung:
- Chemischer Anker: Harz AT-HP oder POLY-GP + Gewindestange LMAS M12-150/35 + Sieb SH M16-130
Auf Stahl:
- Schrauben
Einrichtung
1. Bringen Sie das zu befestigende Element näher an den Träger heran,
2. Zeigen Sie auf das Element. Dies kann auch mit geeigneten Schrauben verschraubt werden,
3. Wenn die Stütze aus Holz ist, wird die Halterung zusätzlich angespitzt oder angeschraubt,
4. Wenn die Stütze aus Beton besteht, befestigen Sie die Halterung unter Beachtung der Installationsempfehlungen für den gewählten Anker.
