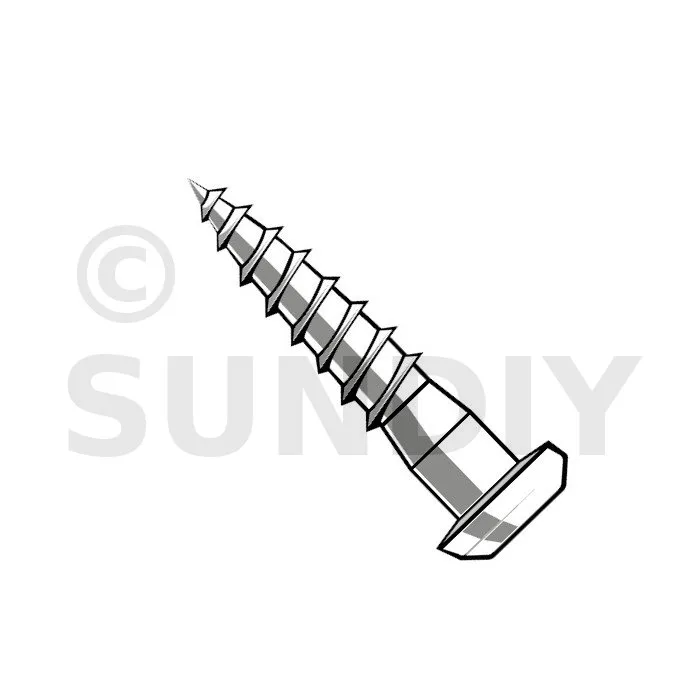

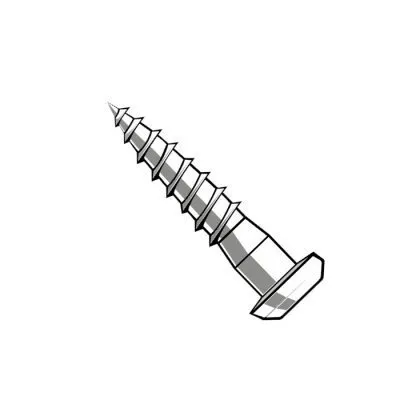

Schrauben für Torx-Anschlüsse – Durchmesser 5 mm - Réf. CSA5.0X25
Ces vis wurden entwickelt, um die Implementierung von Halterungen und Verbindern zu erleichtern. Der konische Kopf gewährleistet einen vollständigen Kontakt zum Stecker und begünstigt so die Kraftübertragung. Die T-Aussparung ermöglicht das Halten der Schraube während der Montage.
-
ReferenzCSA5.0X25
-
HerstellungFranzösisch
-
MarkeSIMPSON Strong-Tie
-
Durchmesser5mm
-
KopfformT20
-
Durchmesser des Kopfs8.3mm
-
Gewindelänge19mm
Merkmale
Technische Zulassungen: ETA-04/0013
Leistungserklärungen:FR-DoP-e04/0013
Gegenstand
- Weißer elektrolytisch verzinkter Stahl.
Schrauben
- T 20 Spitze.
Vorteile
- Konische Form unter dem Kopf: vollständiger Kontakt der Spitze mit dem Anschluss,
- Holzspezifisches Gewinde: leichtes und schnelles Eindringen,
- Kein Holzspalten,
- Hohe Reißfestigkeit,
- Empfohlen für eine Feuerbeständigkeit von einer halben Stunde.
Anwendungen
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz,
- Port: Massivholz, Verbundholz, Brettschichtholz.

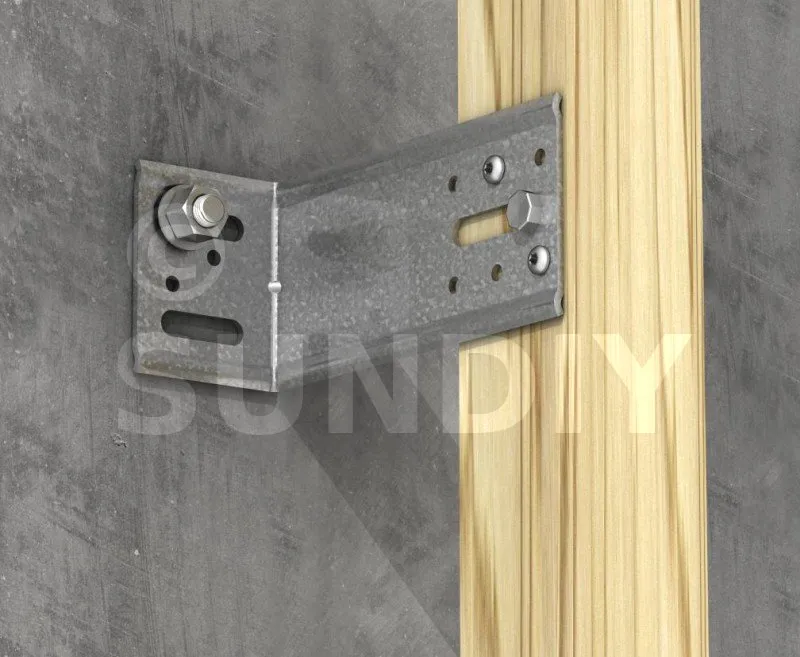

Einsatzbereiche
- Rahmenschuhe,
- Montagewinkel,
- Umreifung.
Abmessungen
| Referenzen | Abmessungen [mm] | Endkappe | Menge pro Karton | ||||
|---|---|---|---|---|---|---|---|
| l | lg | d1 | d | dh | |||
| CSA5,0X25 | 25 | 19 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5,0X35-R | 35 | 29 | 3.15 | 4.85 | 8.3 | T-20 | 25 |
| CSA5,0X35 | 35 | 29 | 3.15 | 4.85 | 8.3 | T-20 | 250 |

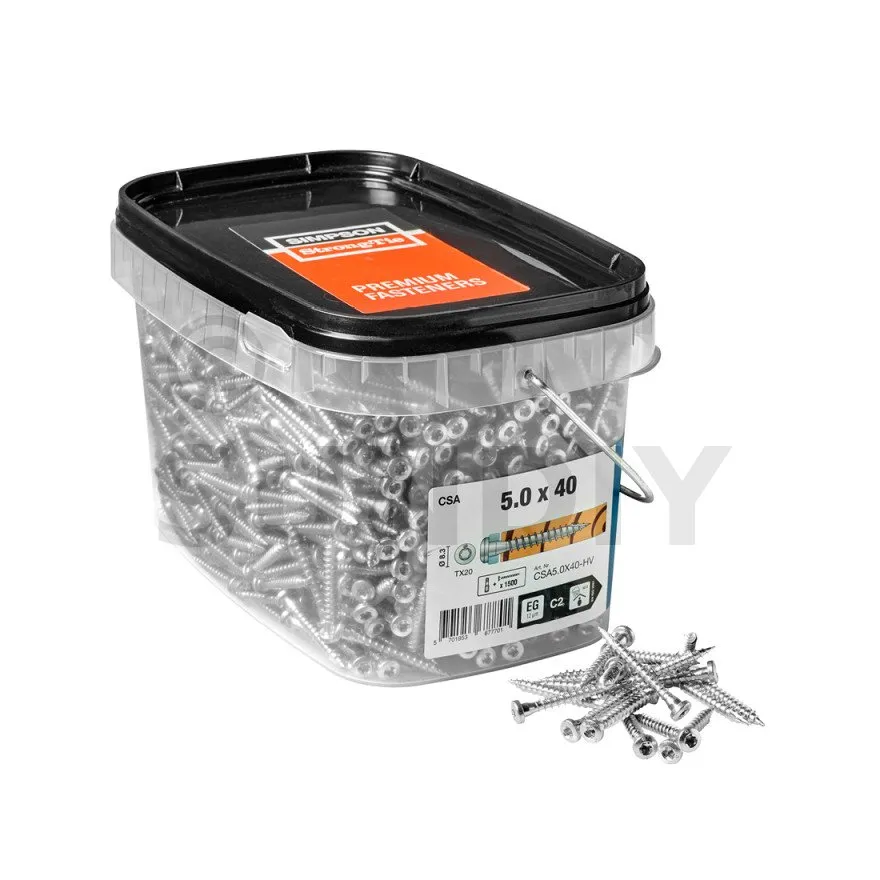

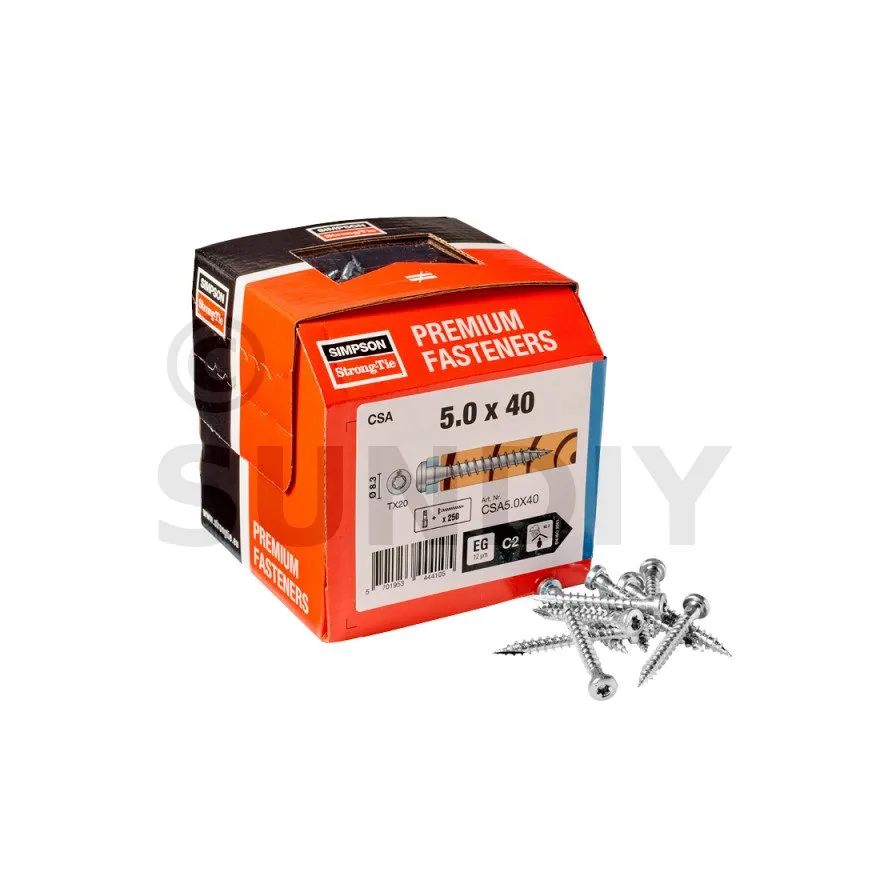

| CSA5,0X40 | 40 | 34 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5,0X50 | 50 | 44 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5.0X80-DE | 80 | 74 | 3.15 | 4.85 | 8.3 | T20 | 200 |
Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Holzklassen- und Stahldickenbedingungen finden Sie unter ETE-04/0013.
Merkmalswerte
| Referenzen | Kennwerte [kN] | |
|---|---|---|
| Rax,k | Rlat,k | |
| CSA5,0X25 | 1.38 | 1.49 |
| CSA5,0X35-R | 2.11 | 1.99 |
| CSA5,0X35 | 2.11 | 1.99 |
| CSA5,0X40 | 2.47 | 2.25 |
| CSA5,0X50 | 3.2 | 2.63 |
| CSA5.0X80-DE | 5.38 | 3.5 |
Charakteristische Werte gelten für Holz der Klasse C24 und eine Stahldicke von 2 mm. Informationen zur Bestimmung der Festigkeit von Schrauben unter anderen Bedingungen der Holzklasse und Stahldicke finden Sie unter
ETE-04/0013.
