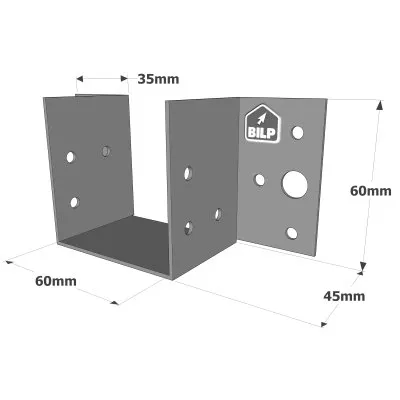

Balkenschuhe mit außenliegenden Schenkeln, MF-Sortiment, für MF-Mini-Pfettenanker - Réf. MF180/60/1.5
-
ReferenzMF180/60/1.5
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
Herstellungfranzösisch
-
Mindesthöhe des Nebenträgers aus Holz60mm
-
Maximale Höhe des Nebenträgers aus Holz90mm
-
MarkeSIMPSON Strong-Tie
-
Tiefe (C)45mm
-
Dicke1.5mm
-
Breite (D)35mm
-
Tiefe (F)46.5mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]6
-
Bohrungen auf dem Hauptträger Ø11 [mm]2
-
Bohrungen auf dem Nebenträger Ø5 [mm]6
-
HOLZ/HOLZ-Befestigung - TotalvernagelungHauptträger : 6 ; Nebenträger : 6 ; Typ : Kammnägel Ø4,0 x 50mm
-
Befestigung an BETON oder STAHLHauptträger : 2, Betonträger : Mechanischer Anker WA M10-78/5 oder Chemischer Anker Gewindestange Ø10 mm : LMAS M10-130 mit AT-HP Verbündmörtel und Metallträger : Schraubenbolzen Ø10 mm
Balkenschuhe mit außenliegenden Schenkeln, MF-Sortiment, für MF-Mini-Pfettenanker
Der MF-Mini-Pfettenanker ist ideal für leichte Böden, Zwischendecken, vertikale Strukturen und Terrassen.
Eigenschaften :
Leistungserklärungen : FR-DoP-e06/0270
Technische Zulassungen : ETA-06/0270
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 1,5 mm.
Vorteile :
- kleine Standfläche,
- Geeignet für kleine Abschnitte.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
- Nebenträger : Massivholz, Verbundholz, verleimtes Schichtholz.
Anwendungsbereiche :
- Balken, Pfetten,
- Zwischendecken, Böden, Terrassen,
- Dachböden,
- Garage Regale...

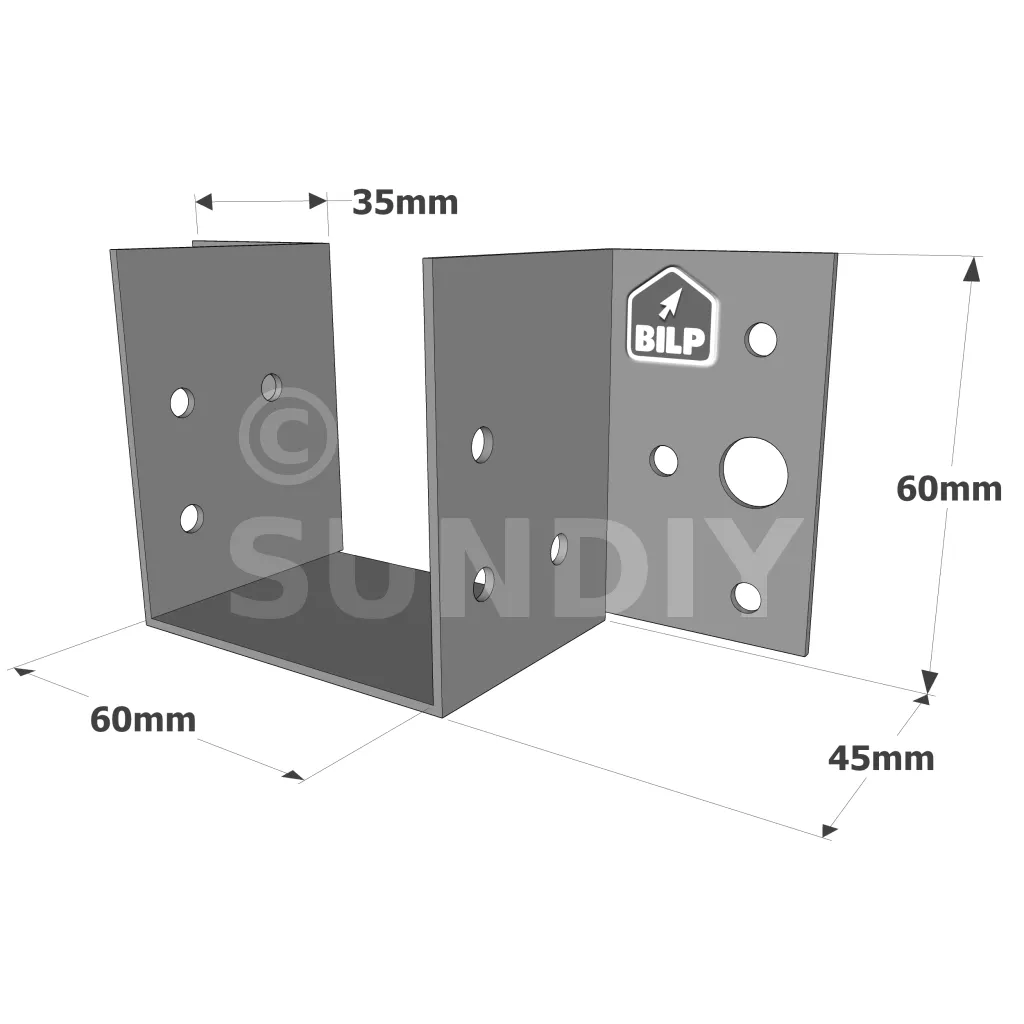

Abmessungen
| Balkenabmessungen | Abmessungen [mm] | Bohrungen auf der Hauppträger | Bohrungen auf dem Nebenträger | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Höhe | |||||||||||
| Artikel | Min. | Max. | A | B | C | D | F | t | Ø5 [mm] | Ø11 [mm] | Ø5 [mm] |
| MF165/38/1,5 | 64 | 95 | 38 | 63.5 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF180/38/1,5 | 71 | 107 | 38 | 71 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF200/38/1,5 | 81 | 122 | 38 | 81 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |
| MF165/50/1,5 | 58 | 86 | 50 | 57.5 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF180/50/1,5 | 65 | 98 | 50 | 65 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF200/50/1,5 | 75 | 113 | 50 | 75 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |
Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung
| Befestigungen | Charakteristische Tragfähigkeiten - C24-Holz [kN] | |||||
|---|---|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | R2.k | |||
| Artikel | Anzahl | Anzahl | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 |
| MF165/38/1,5 | 6 | 6 | 5.3 | - | 3.7 | - |
| MF180/38/1,5 | 6 | 6 | 5.3 | - | 3.7 | - |
| MF200/38/1,5 | 8 | 6 | 6.9 | - | 3.7 | - |
| MF165/50/1,5 | 6 | 6 | 4.6 | - | 3.7 | - |
| MF180/50/1,5 | 6 | 6 | 4.6 | - | 3.7 | - |
| MF200/50/1,5 | 8 | 6 | 6.3 | - | 3.7 | - |
Installation
Befestigungen
An Hauptträger :
- Kammnägel CNA Ø4,0 x 35 oder CNA Ø4,0 x 50 mm.
An Hauptträger :
Holzträger :
- Kammnägel CNA Ø4,0 x 35 oder CNA Ø4,0 x 50 mm.
- Sechskant-Holzschrauben und Schraubenbolzen Ø10 mm.
Betonträger :
- Mechanische Verankerung : WA M10-78/5.
- Chemische Verankerung : Ø10 mm-Gewindestangen : LMAS M10-120/25 mit AT-HP-Verbundmörtel.
Metallträger :
- Schraubenbolzen Ø10 mm.

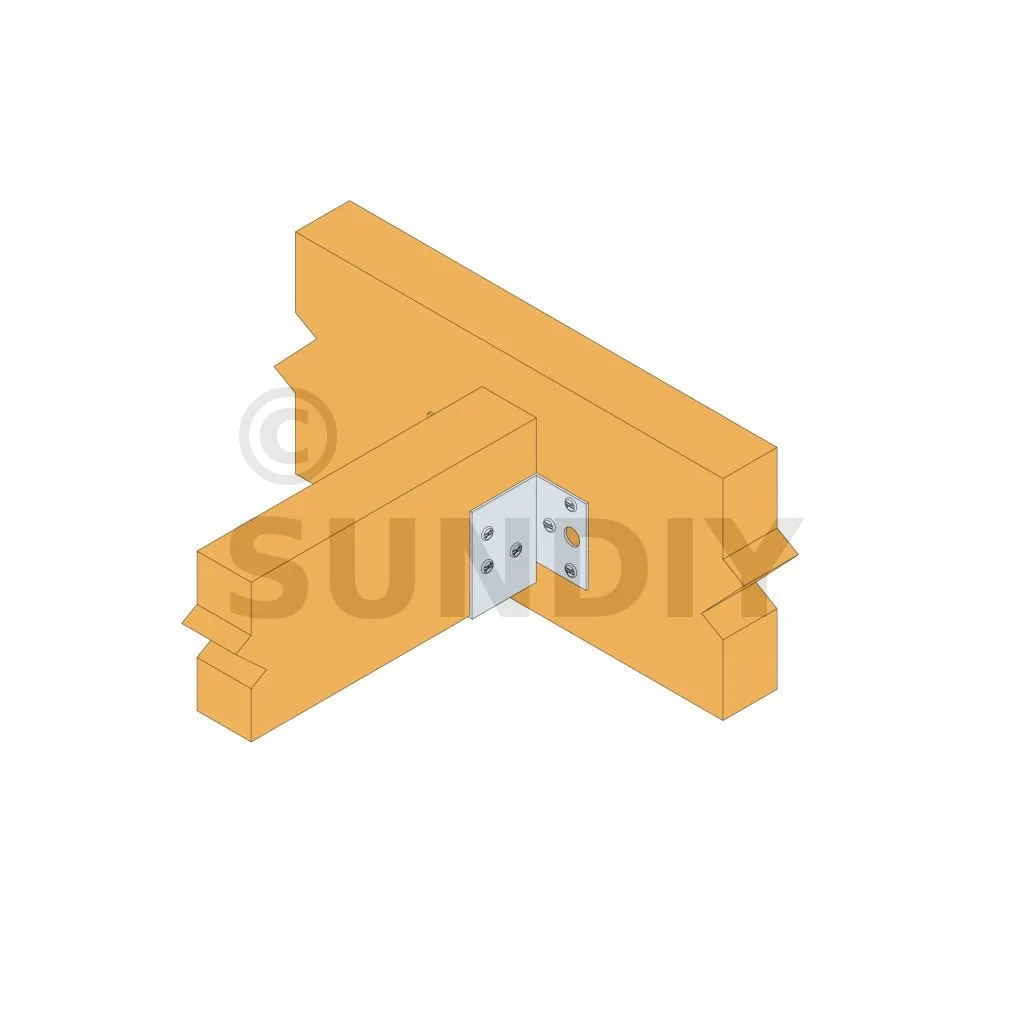

Installation
Auf Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. Legen Sie den Balkenschuh vor und befestigen Sie die Schenkel auf jeder Seite,
3. Den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer Teil- oder Vollausnagelung.
