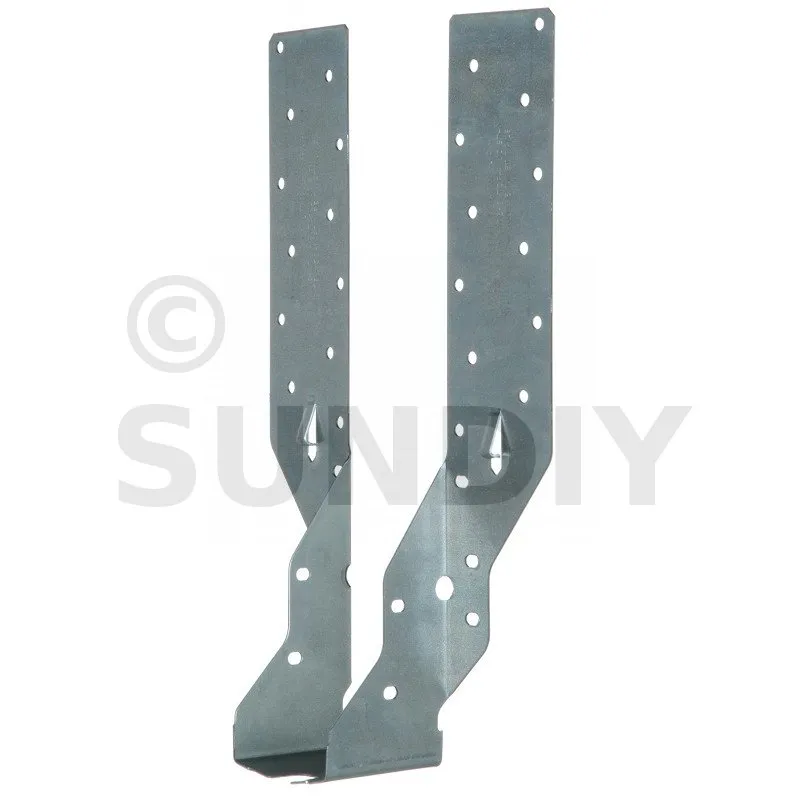

JHA-Balkenschuhe mit Trägern
Der JHA Balkenschuh mit Trägern wird für Balken verwendet.
Eigenschaften
- Leistungserklärungen : FR-DoP-e06/0270
- Technische Zulassungen : ETA-06/0270
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
Vorteile
- Ermöglicht Höhenunterschiede zwischen dem Hauptträger und dem Nebenträger.
Anwendungen
Träger
-* Hauptträger : Massivholz, Verbundholz,
-* Nebenträger : Massivholz, Verbundholz.
Anwendungsbereiche
- Dreieckige Binder,
- Balken, ... .
Technische Daten
JHA270 - Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4 | Ø6x4 Langloch | |
| JHA270/38 | 38 | 241 | 50 | 48.8 | 106 | 52.1 | 0.9 | 22 | 4 |
| JHA270/75 | 75 | 242.5 | 50 | 48.8 | 107.5 | 52.1 | 0.9 | 22 | 4 |
JHA270 charakteristische Merkmale - Holz auf Holz - Befestigung mit angewinkelten Schenkeln
| Referenzen | Hauptträger - Abmessungen | Befestigungen | Charakteristische Merkmale - Holz C18 [kN] | Charakteristische Merkmale - Holz C24 [kN] | Charakteristische Merkmale - Holz SCL [kN] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Höhe | Hauptträger | Nebenträger | R1,k | R2,k | R1,k | R2,k | R1,k | R2,k | |||
| Min. | Max. | Vorderseite | Deckplatte | Anzahl | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | |
| Anzahl | Anzahl | ||||||||||
| JHA270/38 | 125 | 200 | 8 | 4 | 4 | 10 | 2.2 | 11.4 | 2.4 | 13.2 | 2.8 |
| JHA270/75 | 125 | 200 | 8 | 4 | 4 | 13.5 | 2.2 | 14.6 | 2.4 | 15.4 | 2.8 |
JHA270 Charakteristische Merkmale - Holz auf Holz - Flache Schenkelbefestigung
| Referenzen | Hauptträger - Abmessungen | Befestigungen | Charakteristische Merkmale - Holz C18 [kN] | Charakteristische Merkmale - Holz C24 [kN] | Charakteristische Merkmale - Holz SCL [kN] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Höhe | Hauptträger | Nebenträger | R1,k | R2,k | R1,k | R2,k | R1,k | R2,k | |||
| Min. | Max. | Vorderseite | Deckplatte | Anzahl | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | |
| Anzahl | Anzahl | ||||||||||
| JHA270/38 | 200 | 250 | 20 | - | 4 | 8.1 | 2.2 | 9.7 | 2.4 | 13.2 | 2.8 |
| JHA270/75 | 200 | 250 | 20 | - | 4 | 8.1 | 2.2 | 9.7 | 2.4 | 13.2 | 2.8 |
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Installation

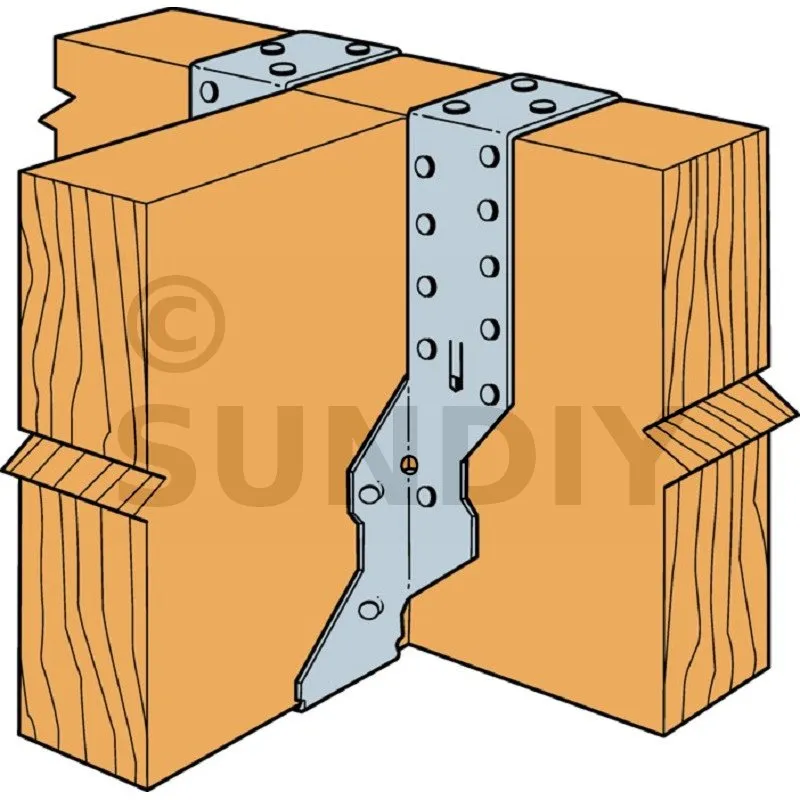

- Flache Schenkel, traditionelle Montage wie bei Holzbalkenschuhen mit Außenliegenden Schenkeln,

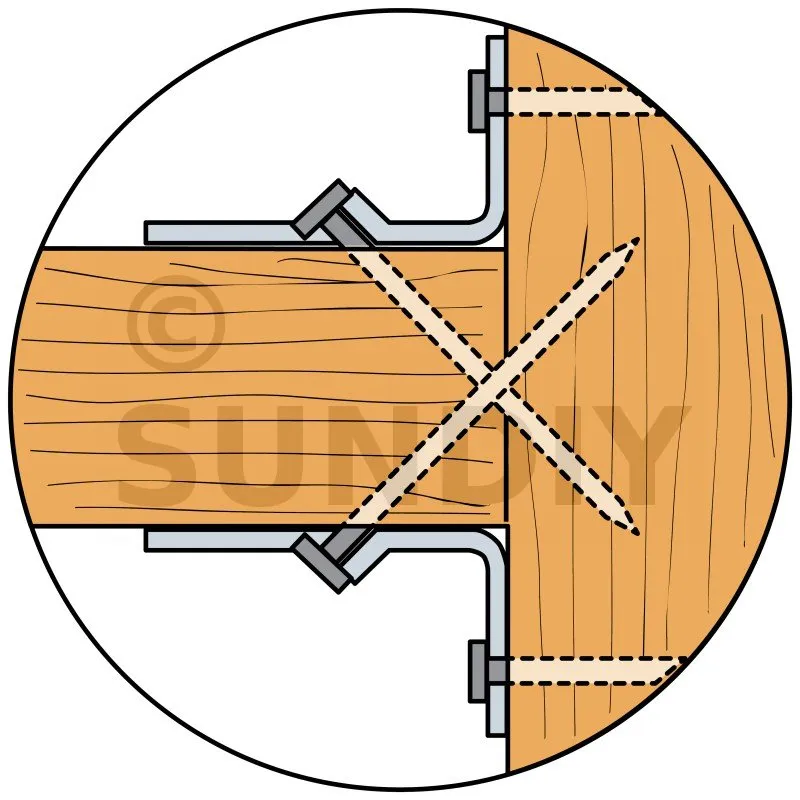

- Abgekantete Schenkel, um die Höhe des Holzbalkenschuhs im Verhältnis zum tragenden Element anzupassen. Nageln Sie die umgeklappten Schenkel fest.
