Winkelverbinder mit verstellbarem Winkel

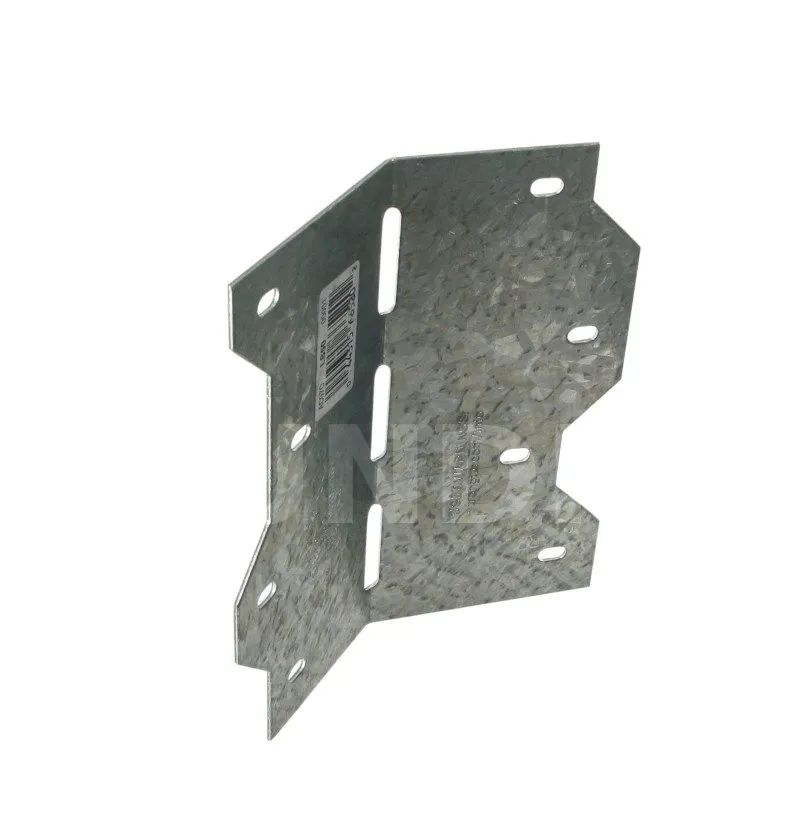

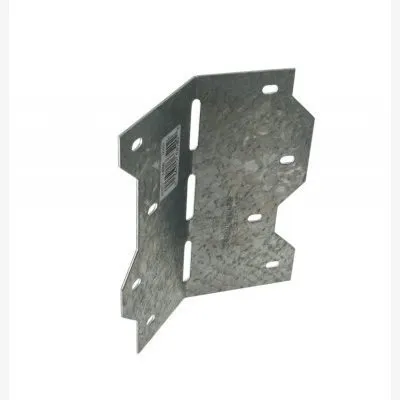

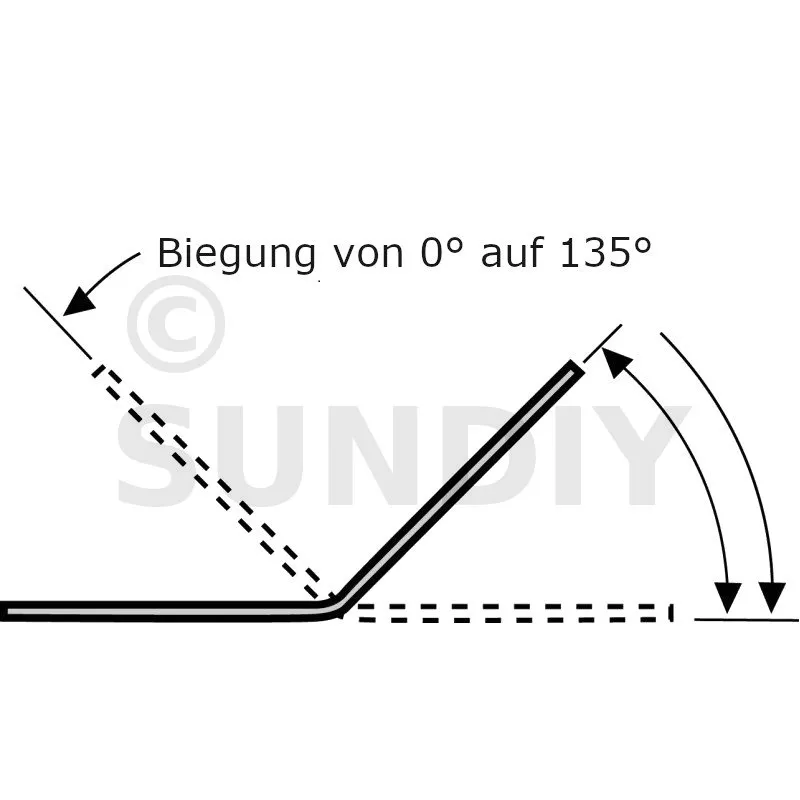

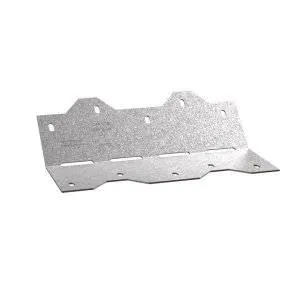

Der LS-Winkelverbinder mit verstellbarem Winkel ist auf der Baustelle von 0 bis 135 ° verstellbar. Er ist nur einmal biegbar.
Eigenschaften
Leistungserklärung : FR-DoP-e06/0106
Werkstoff :
- Verzinkter Stahl G90 SS (Grade 33),
- Dicke : 1,2 mm.
Vorteile
- Langlochbohrungen erleichtern das Nageln bei geschlossenen Ecken,
- Winkel auf der Baustelle von 0 bis 135° einstellbar.
Anwendungen
Träger
- Hauptträger : Betonplatte,
- Nebenträger : Vorhangwände.
Anwendungsbereiche
- Alle Verbindungen mit nicht standardmäßigen Winkeln.
Technische Daten

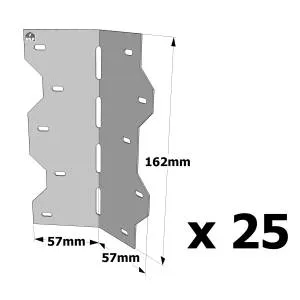

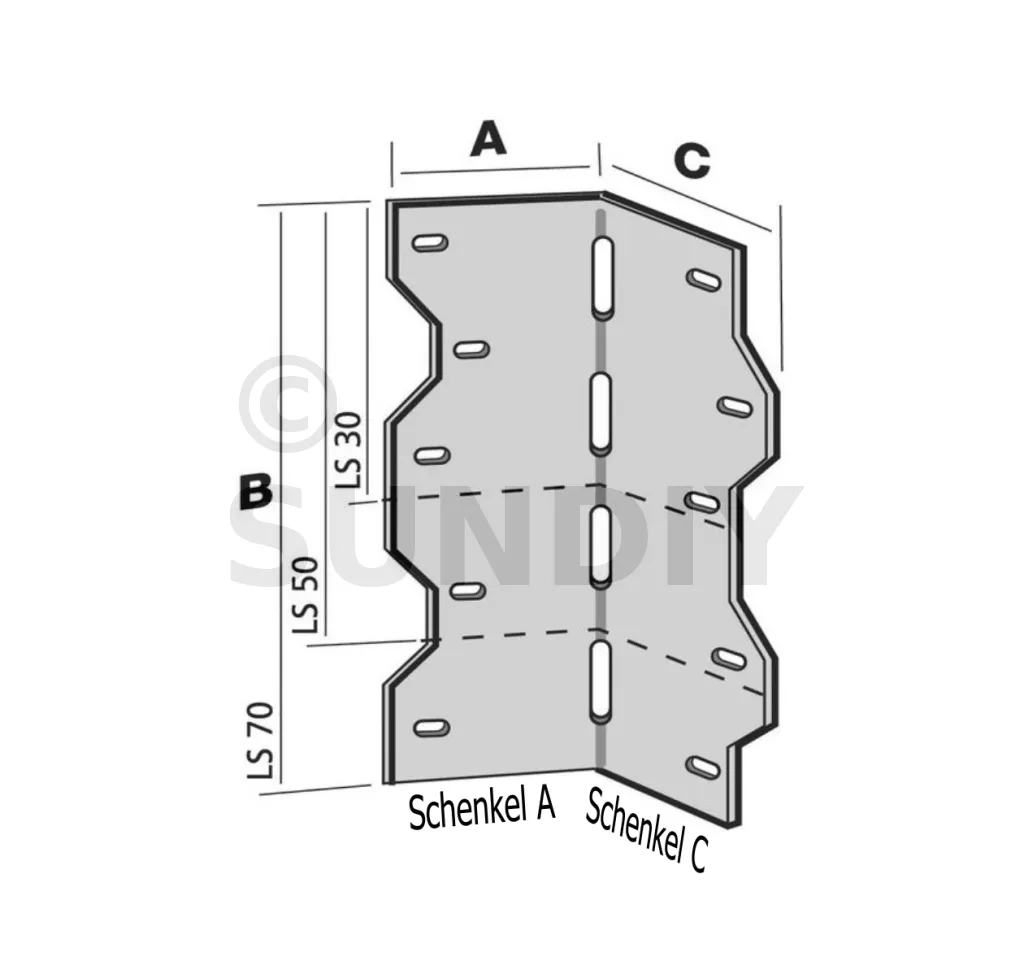

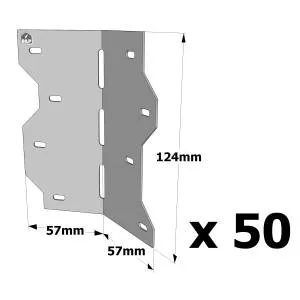

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen Schenkel A | Bohrungen Schenkel B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | Ø4x7 Obround | Ø4x7 Obround | |
| LS30 | 57 | 57 | 86 | 1.2 | 3 | 3 |
| LS50 | 57 | 57 | 124 | 1.2 | 4 | 4 |
| LS70 | 57 | 57 | 124 | 1.2 | 4 | 4 |
Charakteristische Merkmale - Verbindung Holz auf Holz - Vollausnagelung - 1 Winkelverbinder
| Referenzen | Charakteristische Merkmale - Verbindung Holz auf Holz - Vollausnagelung - 1 Winkelverbinder | ||
|---|---|---|---|
| Befestigungen | Charakteristische Merkmale - Verbindung Holz auf Holz C24 - Vollausnagelung - 1 Winkelverbinder [kN] | ||
| Schenkel A | Schenkel B | R2.k = R3.k | |
| Anzahl | Anzahl | CNA3,7x50 | |
| LS30 | 3 | 3 | 2.8 |
| LS50 | 4 | 4 | 4.3 |
| LS70 | 5 | 5 | 4.4 |
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
- Langlochbohrungen Ø 3.9x7.1 mm,
- Befestigungen mit Kammnägeln CNA3,7x50mm.
Verlegung
Zwei mögliche Einsatzbereiche :
1. Zuschneiden des Holzstücks im gewünschten Winkel, dann mit Hilfe eines Winkelverbinders anbringen.
2. Anbringung von zwei Winkelverbindern mit einem 90°-Schnitt.
