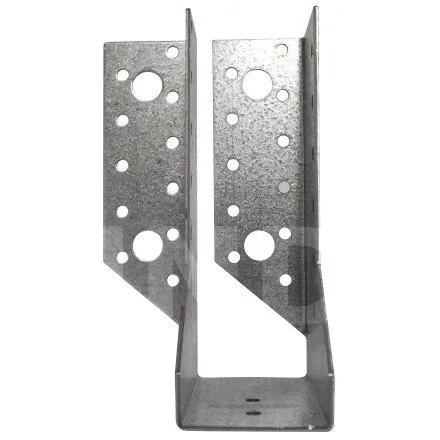

Balkenschuhe mit einer Innenklapplasche

Balkenschuhe mit einer Innenklapplasche

Eigenschaften :

Leistungserklärung : DE-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Material :

• Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346,
• Dicke : 2 mm.

Vorteile :

• Kann in Ecken verwendet werden,
• Ermöglicht es Ihnen, näher an das Ende des Hauptträgers zu gelangen.

Anwendungen

Substrat :

• Hauptträger : Massivholz, Verbundholz, Brettschichtholz.
• Nebenträger : Massivholz, Verbundholz, Brettschichtholz, Traversen, Profile.

Anwendungsbereich :

• Balken, Pfetten,
• Glatte Balken und Verkleidungspfosten,
• Sparrenanschläge,
• Verstärkung der vorhandenen Fugen...

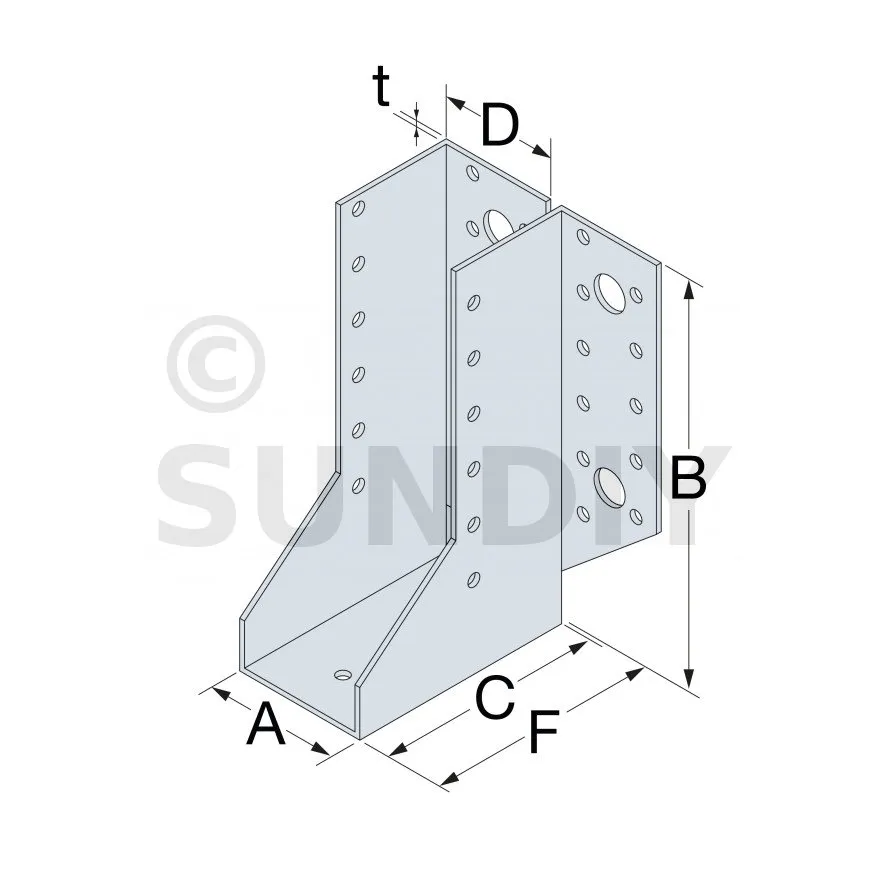

Abmessungen

Montage

Befestigungen

An den Schenkeln :

• Kammnägel CNA Ø4,0 x 50 mm.

An den Flanschen :

• Kammnägel CNA Ø4,0 x 35 mm.

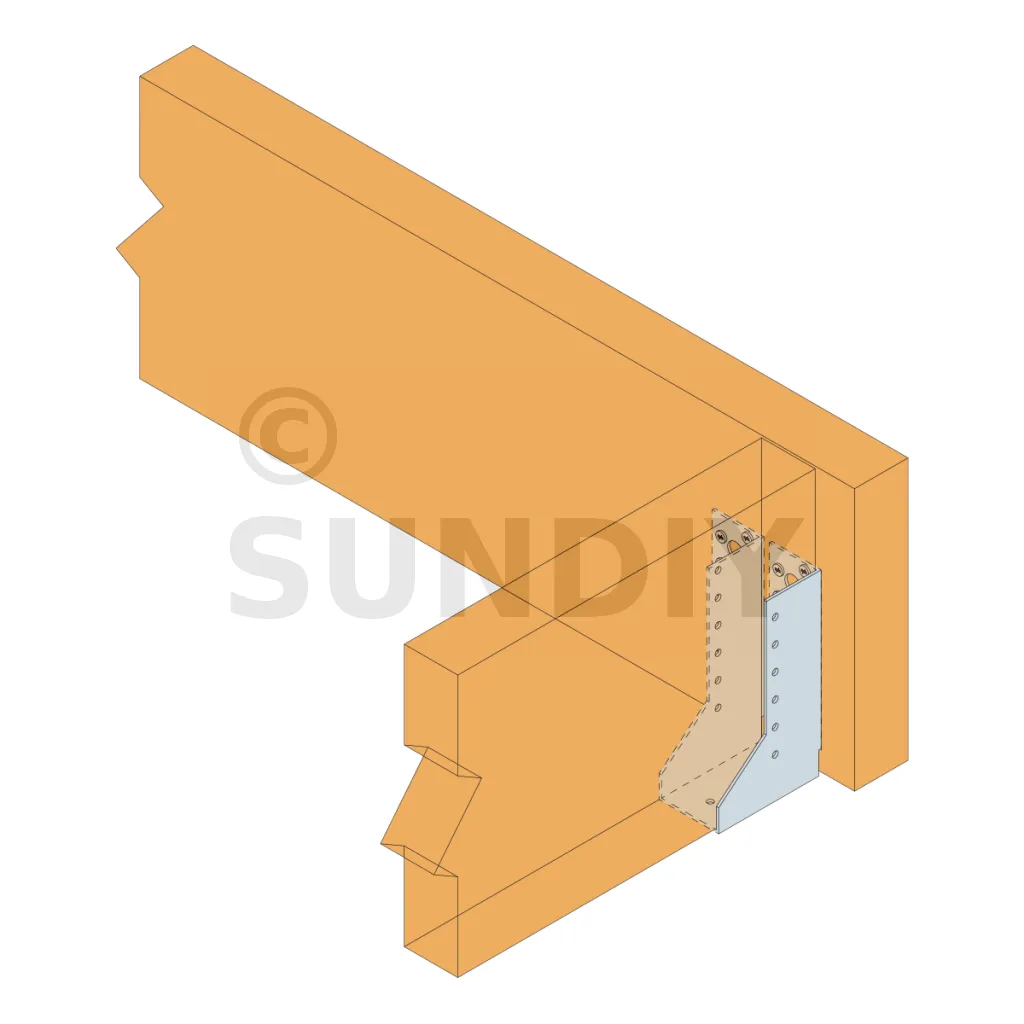

Installation

An Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. Legen Sie den Balkenschuh vor und stellen Sie die Schenkel auf jeder Seite vor,
3. Stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Tragbalken im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Gesamtvernagelung.
