Balkenschuh mit verstellbarem Winkel zwischen 10° und 30° oder zwischen 15° und 30°
Balkenschuh mit verstellbarem Winkel zwischen 10° und 30° oder zwischen 15° und 30°

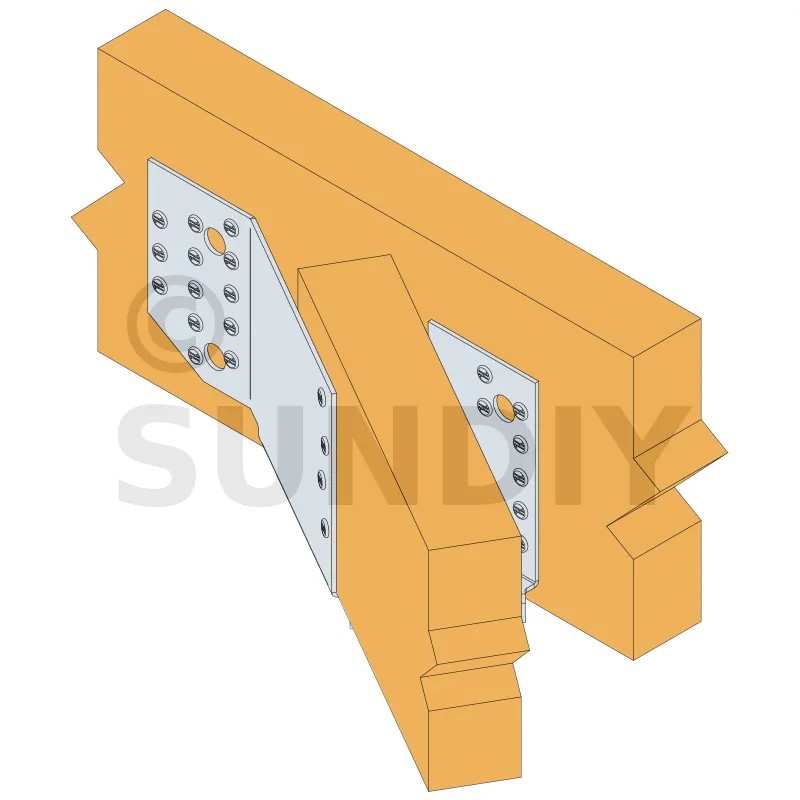

Der Holzbalkenschuh mit variablem Winkel für Dachstühle wurde für Verbindungen zwischen 10° und 30° oder 15° und 30° entwickelt. Er ist für Dachstühle (38 mm) und doppelte Dachstühle (80 mm) erhältlich.
Eigenschaften :
Leistungserklärungen : FR-DoP-e08/0053
Technische Zulassungen: ETA-08/0053
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 2 mm
Vorteile :
- Große Flexibilität bei der Verwendung, zwischen 10° und 30° für den S1030 und zwischen 15° und 30° für den S1530.
Anwendungen
Träger :
- Hauptträger : Holz, Beton, Stahl.
- Nebenträger : Massivholz, Leimholz, Verbundholz.
Anwendungsbereich :
- Pfetten,
- Balken,
- 1/2 Binder,
- Grate.
Technische Bereiche
Abmessungen
Fixer à l’aide d’une vis INOX D5 le premier clips au point de départ (par exemple contre une muralière).
Clipser puis faire glisser le mécanisme SUNDIY sur le clips, en laissant un jeu d’environ 1mm entre le début de la structure et le mécanisme (fermé).
Note : ce jeu n’est nécessaire que pour le mécanisme de départ de chaque travée.
| Artikel | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | |
| S1030D/38/2 | 77.5 | 97 | 124 | 217 | - | 2 | 20 | 4 | 9 |
| S1030G/38/2 | 77.5 | 97 | 124 | 217 | - | 2 | 20 | 4 | 9 |
| S1530D/80/2 | 95 | 125 | 154 | 310 | 200 | 2 | 18 | 4 | 8 |
| S1530G/80/2 | 95 | 125 | 154 | 310 | 200 | 2 | 18 | 4 | 8 |
Charakteristische Werte - Holz auf Holz - Vollausnagelung
- Insérer un second clips à l’autre extrémité du mécanisme fixé précédemment, en le laissant dépasser de plus de la moitié. Le fixer à son tour avec une vis INOX D5.
- Clipser le second mécanisme SUNDIY sur la moitié de clips dépassante.
| Artikel | Abmessungen des Trägers [mm] | Charakteristische Werte - Holz auf Holz - Vollausnagelung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Fixations | Charakteristische Werte - Holz C24 [kN] | |||||||||||
| Min. | Max. | Min. | Max. | Hauptträger | Nebenträger | R1.k | R2.k | |||||||
| Anzahl | Typ | Anzahl | Typ | Winkel 10°-CNA4,0x35 | Angle 15°-CNA4,0x35 | Winkel 30°-CNA4,0x35 | Winkel 10°-CNA4,0x35 | Winkel 15°-CNA4,0x35 | Winkel 30° - CNA4,0x35 | |||||
| S1030D/38/2 | 36 | 40 | 97 | - | 20 | CNA4,0x35 | * | CNA4,0x35 | 9 | 8.7 | 8.4 | 2.2 | 3 | 3.9 |
| S1030G/38/2 | 36 | 40 | 97 | - | 20 | CNA4,0x35 | * | CNA4,0x35 | 9 | 8.7 | 8.4 | 2.2 | 3 | 3.9 |
| S1530D/80/2 | 76 | 80 | 140 | - | 18 | CNA4,0x35 | 5 | CNA4,0x35 | - | 8.2 | 12.7 | - | 1.2 | 1.2 |
| S1530G/80/2 | 76 | 80 | 140 | - | 18 | CNA4,0x35 | 5 | CNA4,0x35 | - | 8.2 | 12.7 | - | 1.2 | 1.2 |
* 7 CNA4,0x35 für einen Winkel zwischen 10 und 14°, 8 CNA4,0x35 für einen Winkel zwischen 15 und 30°
Charakteristische Werte - Verbindung Holz auf Holz - Teilnagelung
- Insérer un second clips à l’autre extrémité du mécanisme fixé précédemment, en le laissant dépasser de plus de la moitié. Le fixer à son tour avec une vis INOX D5.
- Clipser le second mécanisme SUNDIY sur la moitié de clips dépassante.
Clipser puis faire glisser le mécanisme SUNDIY sur le clips, en laissant un jeu d’environ 1mm entre le début de la structure et le mécanisme (fermé).
Note : ce jeu n’est nécessaire que pour le mécanisme de départ de chaque travée.
| Artikel | Charakteristische Werte - Holz auf Holz - Teilnagelung | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Abmessungen Tragbalken [mm] | Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||||||
| Höhe | Hauptträger | Nebenträger | R1,k | R2,k | |||||
| Min. | Anzahl | Typ | Anzahl | Typ | Winkel 15°-CNA4,0x35 | Angle 30°-CNA4,0x35 | Angle 15°-CNA4,0x35 | Angle 30°-CNA4,0x35 | |
| S1530D/80/2 | 97 | 10 | CNA4,0x35 | 2 | CNA4,0x35 | 5.4 | 5.4 | 1.2 | 4.3 |
| S1530G/80/2 | 97 | 10 | CNA4,0x35 | 6 | CNA4,0x35 | 5.4 | 5.4 | 1.2 | 4.3 |
Charakteristische Werte für eine Verbindung zwischen einem Balken und einem Hauptträger mit einer Höhe von : h ≥ 97 mm
Charakteristische Werte - Holz auf Holz - mit CSA-Schrauben
| Artikel | Abmessungen Balken [mm] | Charakteristische Werte - Holz auf Holz - mit CSA-Schrauben | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Höhe | Befestigungen | Charakteristische Werte - Holz C24 | |||||||
| Min. | Hauptträger | Nebenträger | R1.k | R2.k | |||||
| Anzahl | Typ | Anzahl | Typ | Winkel 10°-CSA5,0x35 | Winkel 30°-CSA5,0x35 | Winkel 10°-CSA5,0x35 | Winkel 30°-CSA5,0x35 | ||
| S1030D/38/2 | 97 | 20 | CSA5.0x35 | 7 | CSA5.0x35] | 9 | 8.4 | 4.6 | 5.6 |
| S1030G/38/2 | 97 | 20 | CSA5.0x35 | 7 | CSA5.0x35 | 9 | 8.4 | 4.6 | 5.6 |
Charakteristische Werte für eine Verbindung zwischen einem Balken und einem Hauptträger mit einer Höhe von : h ≥ 97 mm
SIMPSON Strong-Tie
Unübertroffene Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Holz :
- Kammnägel CNA Ø4.0 x 35 mm.
Auf Beton :
Betonträger :
- Chemische Verankerung : Bolzenanker WA M10-78/5.
- Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M10-120/25.
Träger aus hohlem Mauerwerk :
- Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M10-120/25 + Siebhülse SH M16-130.
Auf Stahl :
- Bolzen Ø 10.
Installation
Auf Holz :
1. Zeichnen Sie die Position des Nebenträgers auf dem Hauptträger an,
2. Legen Sie den Balkenschuh vor und befestigen Sie die Schenkel auf beiden Seiten,
3. Passen Sie den Balkenschuh an die Markierungen an : Der Balkenschuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.
Auf Beton :
1. Methode 1 : Markieren Sie die Position der Bohrungen, indem Sie den Balkenschuh auf den Träger aufsetzen,
2. Methode 2: Die Position des Balkens auf dem Träger anzeichnen, den Holzschuh vorlegen und die Zentren der Bohrungen markieren,
3. Bohren Sie mit einem geeigneten Bohrer in den Träger,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen auf dem Träger,
5. Legen Sie den Nebenträger, der im Balkenschuh getragen wird, vor, bevor Sie ihn befestigen.
- En première étape : il faut construire une structure verticale ou horizontale, ou encore, réhabiliter une structure existante.
- En deuxième étape : Couper l’extrémité du premier mécanisme à l’aide d’une meuleuse ou d’une scie à métaux.
- En troisième étape : fixer à l’aide d’une vis INOX D5 le premier clips au point de départ (par exemple, contre une muralière).
- En quatrième étape : clipsez et faites glisser le mécanisme SUNDIY sur le clips, en laissant 1 mm de jeu entre le début de la structure et le mécanisme (fermé). Mais attention, ce jeu n’est nécessaire que pour le mécanisme de départ de chaque travée.
- En cinquième étape : insérer un second clips à l’autre extrémité du mécanisme fixé précédemment, en le laissant dépasser de plus de la moitié. Le fixer à son tour avec une vis INOX D5.
- En sixième étape : clipser le second mécanisme SUNDIY sur la moitié de clips dépassant.
- En septième étape : unir les deux mécanismes à l’aide de rivets (ou de boulons) en prenant soin de positionner la partie complètement droite par-devant la partie légèrement pliée.
- En huitième étape : poursuivre l’opération jusqu’au bout de la travée, puis recommencer en symétrie.
Notez qu’il peut être nécessaire de couper le mécanisme en bout de travée, la chute sera réutilisée comme point de départ de la travée suivante.
Pour cette solution, nous allons remplacer les lames en bois de 1 mètre et les mécanismes de base de SUNDIY par des lames en Douglas de 2 mètres et des mécanismes SUNDIY XL. Le nombre de travées du toit est réduit à deux avec les lames de 2 mètres, mais cette solution augmente le risque de déformation des lames.
1. Support de poteau - Largeur intérieur : 120 mm - Réf : CAS120SP7016
2. Connecteur 120mm à 3 directions - Perpendiculaire - Réf : CAS1203DP7016
3. Connecteur 120mm à 3 directions forme T - Réf : CAS1203D7016
4. Lame BOIS Douglas - épaisseur 27mm, largeur 140mm, longueur 2m - Bords droits - Réf : SND-L-27-2000
5. Mécanisme de base pour lame 27mm, pour lames bois/Alu/PVC GRIS ANTHRACITE - Réf : SND-XL-5-20-100-7016
6. Poteau en sapin épicéa 120x120mm.
