Große Balkenschuhe mit innenliegenden Schenkeln, Baureihe GLI ECONOMIC (Größe 380mm, Dicke 2.5mm, Tiefe 90mm) - Réf. GLI380/2.5X
-
ReferenzGLI380/2.5X
-
MarkeSIMPSON Strong-Tie
-
MaterialS250GD + Z275 gemäß DIN EN 10346
-
Herstellungfranzösisch
-
Mindesthöhe des Nebenträgers aus HolzHöhe (B) + 10
-
Maximale Höhe des Nebenträgers aus HolzHöhe (B) x 3/2
-
HOLZ/HOLZ-Befestigung - TeilvernagelungHauptträger : 10 ; Nebenträger : 6 ; Typ : Kammnägel Ø4,0 x 50mm oder CSA-Schrauben Ø5.0 x 40mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]20
-
Bohrungen auf dem Hauptträger Ø13 [mm]2
-
Bohrungen auf dem Nebenträger Ø5 [mm]11
-

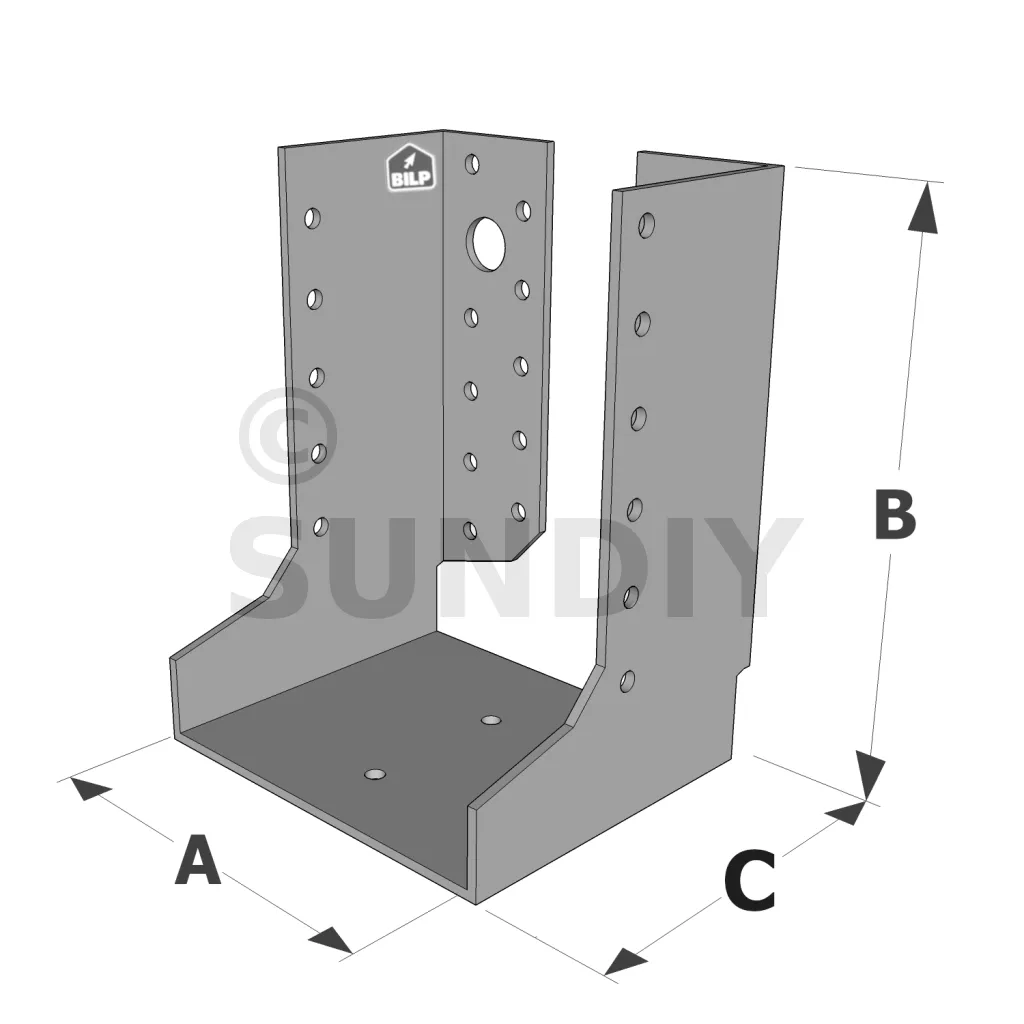

Tiefe (C)90mm
-
Breite (D)38.5mm
-
Tiefe (F)95mm
-

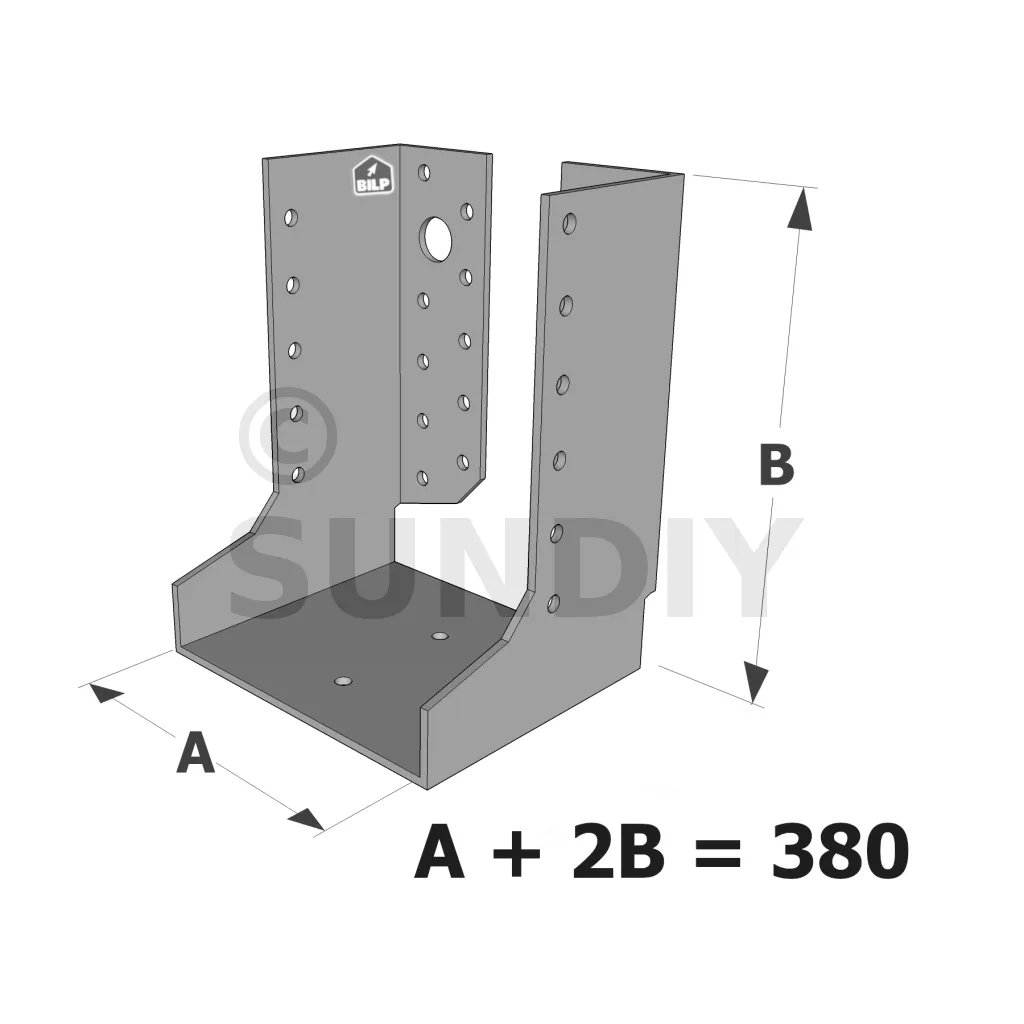

Höhe (B)(380- Breite (A))/2
-
Befestigung des Balkens auf dem Träger - vollständige VernagelungHauptträger : 20 ; Nebenträger : 11 ; Typ : Kammnägel Ø4,0 x 50mm oder CSA-Schrauben Ø5.0 x 40mm
Große Balkenschuhe mit innenliegenden Schenkeln, GLI ECONOMIC-Sortiment (Größe 2.5mm, Tiefe 90mm)
Die großen Balkenschuhen mit innenliegenden Schenkeln werden empfohlen, um eine Struktur effizient und ohne Sonderbearbeitung zu montieren und somit die Arbeit zuverlässiger zu machen. Sie sind so konzipiert, dass sie vollständig mit den Simpson Strong-Tie-Ankern kompatibel sind und somit die Befestigung in Beton erleichtern.
Merkmale :
Leistungserklärung : FR-DoP-e06/0270
Technische Zulassung : ETA-06/0270
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke 2,5 mm.
Vorteile :
- Ermöglicht große Vielseitigkeit,
- Schnelle und einfache Installation,
- Diskrete Montage dank der Innenliegenden Schenkeln.
- Auswahl der Breiten entsprechend den angegebenen Bereichen.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
- Nebenträger : Massivholz, Verbundholz, Brettschichtholz, Binder, Profile...
Anwendungsbereich :
- Balken, Pfetten.
- Verkleidungsschienen und -pfosten.
- Sparrenanschläge.
- Verstärkung der bestehenden Fugen...
Installation
Befestigungen
Auf Hauptträger :
- Kammnägel CNA Ø4.0 x 50 mm.
- Kammnägel CNA Ø4.0 x 35 mm für Dicken von weniger als 64 mm.
- Schrauben CSA Ø5.0 x 40 mm.
- Schrauben CSA Ø5.0 x 35 mm für Dicken von weniger als 60 mm.
Auf Nebenträger :
Holzträger :
- Kammnägel CNA Ø4.0 x 50 mm.
- Kammnägel CNA Ø 4.0 x 35 mm für Dicken von weniger als 60 mm.
- Schrauben CSA Ø 5.0 x 40 mm.
- Schrauben CSA Ø 5.0 x 35 mm für Dicken von weniger als 60 mm.
Stahlträger :
- Bolzen Ø12 mm (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser des Lochs).
ACHTUNG : Innenliegenden Balkenschuhe werden für Beton und Mauerwerk nicht empfohlen.
Installation
Auf Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. den Balkenschuh vorlegen und die Flansche auf jeder Seite vorfixieren,
3. den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Nebenträger in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder Vollausnagelung.
