Große Balkenschuhe mit innenliegenden Schenkeln, Baureihe GLI ECONOMIC (500 mm Breite, 4 mm Dicke, 90 mm Tiefe) - Réf. GLI500/4X
-
ReferenzGLI500/4X
-
Herstellungfranzösisch
-
MaterialS250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Mindesthöhe des Nebenträgers aus HolzHöhe (B) + 10
-
Maximale Höhe des Nebenträgers aus HolzHöhe (B) x 3/2
-
Bohrungen auf dem Hauptträger Ø5 [mm]26
-
Bohrungen auf dem Hauptträger Ø13 [mm]4
-
Bohrungen auf dem Nebenträger Ø5 [mm]14
-
HOLZ/HOLZ-Befestigung - TotalvernagelungHauptträger : 26 ; Nebenträger : 15 ; Typ : CNA-Kammnägel Ø4,0mm oder CSA-Schrauben Ø5.0mm
-
HOLZ/HOLZ-Befestigung - TeilvernagelungHauptträger : 12 ; Nebenträger : 8 ; Typ : CNA-Kammnägel Ø4,0mm oder CSA-Schrauben Ø5.0mm
-
Befestigung an BETON oder STAHLAuf Stahlträger : Bolzen Ø12 mm (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser des Lochs)
-

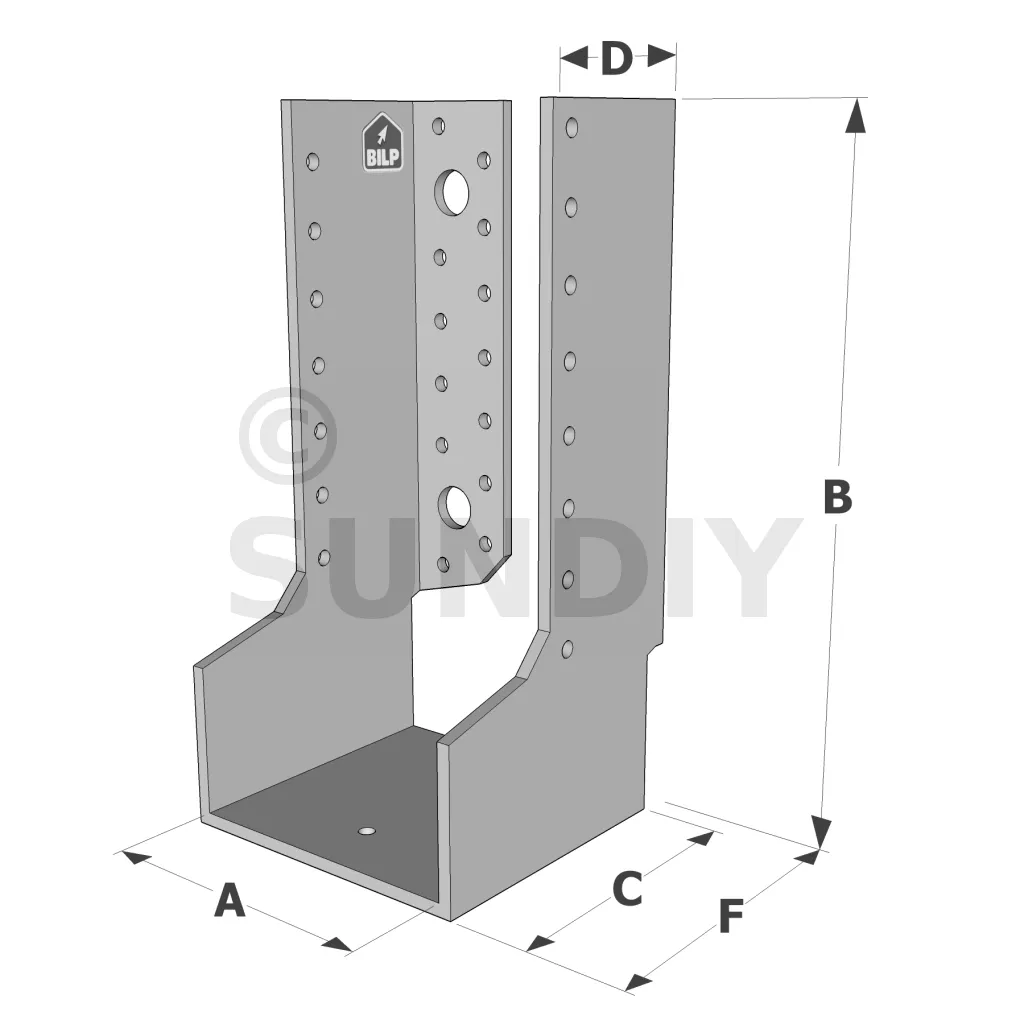

Tiefe (F)98mm
-
Tiefe (C)90mm
-
Breite (D)40mm
-

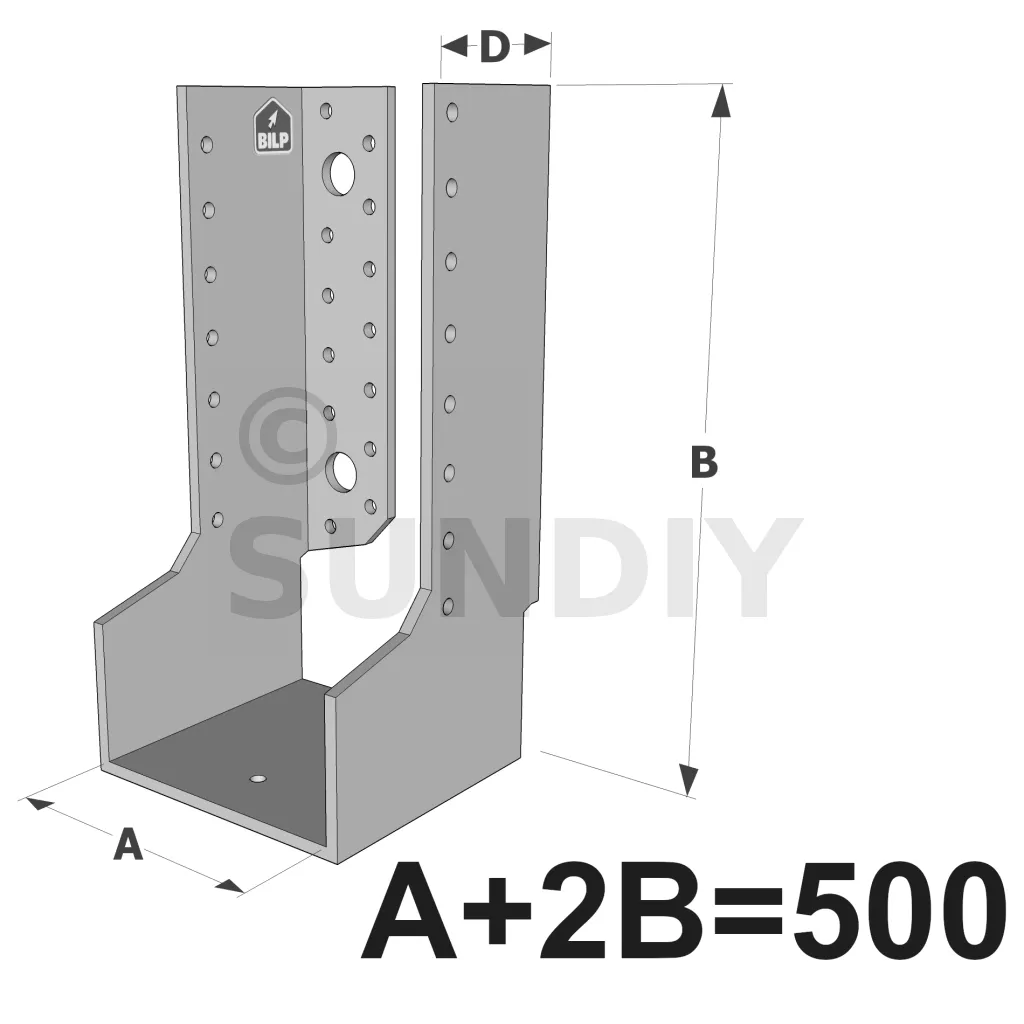

Höhe (B)(500- Breite (A))/2
Große Balkenschuhe mit innenliegenden Schenkeln, Baureihe GLI ECONOMIC (4 mm dick, 90 mm tief)
In vielen Fällen werden große GLI-Balkenschuhe mit innenliegenden Schenkeln empfohlen. Sie ermöglichen einen effizienten Zusammenbau einer Struktur, ohne dass eine Sonderbearbeitung erforderlich ist, und machen die Arbeit dadurch zuverlässiger. Auch die zahlreichen Anwendungsmöglichkeiten, die sich aus der Vielseitigkeit dieser Produkte ergeben, machen sie heute im Bauwesen unverzichtbar.
Eigenschaften :
Leistungserklärung : FR-DoP-e06/0270
Technische Zulassungen : ETA-06/0270
Material :
- S250GD + Z275 gemäß DIN EN 10346,
- Dicke 4 mm.
Vorteile :
- Schnelle und einfache Installation,
- Diskretion bei der Montage dank der Innenflügel,
- 30 Minuten Feuerwiderstand nach Eurocode 5.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
- Nebenträger : Massivholz, Verbundholz, Brettschichtholz, Binder, Profile...
Anwendungsbereiche :
- Balken, Pfetten.
- Verkleidungsschienen und -pfosten.
- Sparrenanschläge.
- Verstärkung der bestehenden Fugen...
Installation
Befestigungen
Auf Nebenträger :
- CNA Ø4.0 x 50 mm-Kammnägel.
- CNA Ø4.0 x 35 mm-Kammnägel für Dicken von weniger als 64 mm.
- CSA Ø5.0 x 40 mm-Schrauben.
- CSA Ø5.0 x 35 mm-Schrauben für Dicken von weniger als 60 mm.
Auf Hauptträger :
Holzträger :
- CNA Ø 4.0 x 50 mm-Kammnägel.
- CNA Ø 4.0 x 35 mm-Kammnägel für Dicken von weniger als 60 mm.
- CSA Ø 5.0 x 40 mm-Schrauben.
- CSA Ø 5.0 x 35 mm-Schrauben für Dicken von weniger als 60 mm.
Stahlträger :
- Bolzen Ø12 mm (der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser des Lochs).
ACHTUNG : Große Balkenschuhe mit innenliegenden Schenkeln werden für Beton und Mauerwerk nicht empfohlen.
Installation
Auf Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Nebenträger,
2. Den Balkenschuh vorlegen und die Schenkel auf jeder Seite vorfixieren,
3. Den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder vollständigen Vernagelung.
Auf Beton :
1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Balken anbringen,
2. Methode 2 : Markieren Sie die Position des Trägers auf der Stütze, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Stütze mit einem geeigneten Bohrer,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an der Unterlage,
5. Legen Sie den Tragbalken in den Balkenschuh, bevor Sie ihn befestigen.
