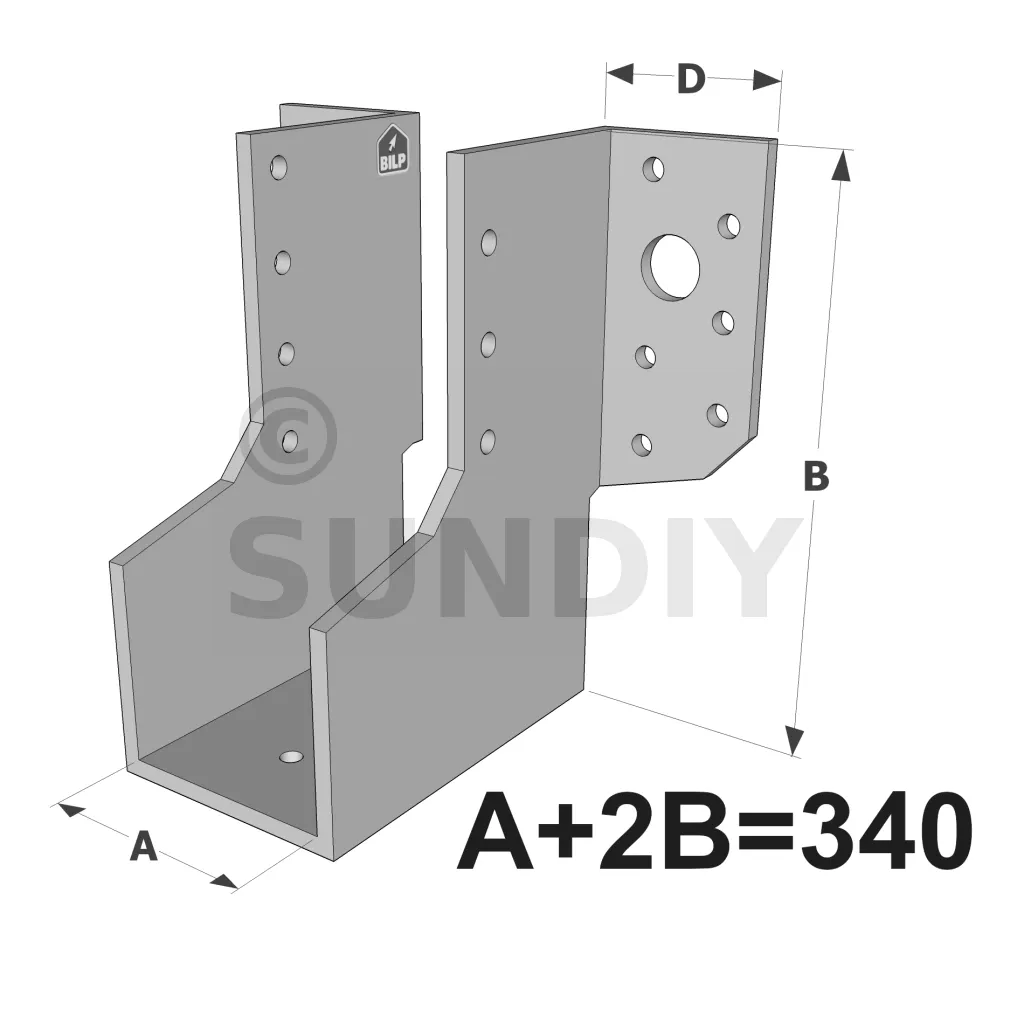

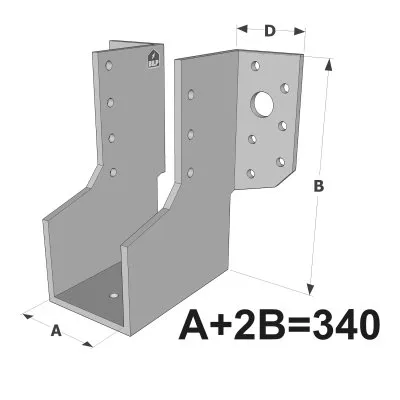

Große Balkenschuhe mit außenliegenden Schenkeln, ECONOMIC GLE-Sortiment (Größe 340mm, Dicke 4mm, Tiefe 90mm) - Réf. GLE340/4X

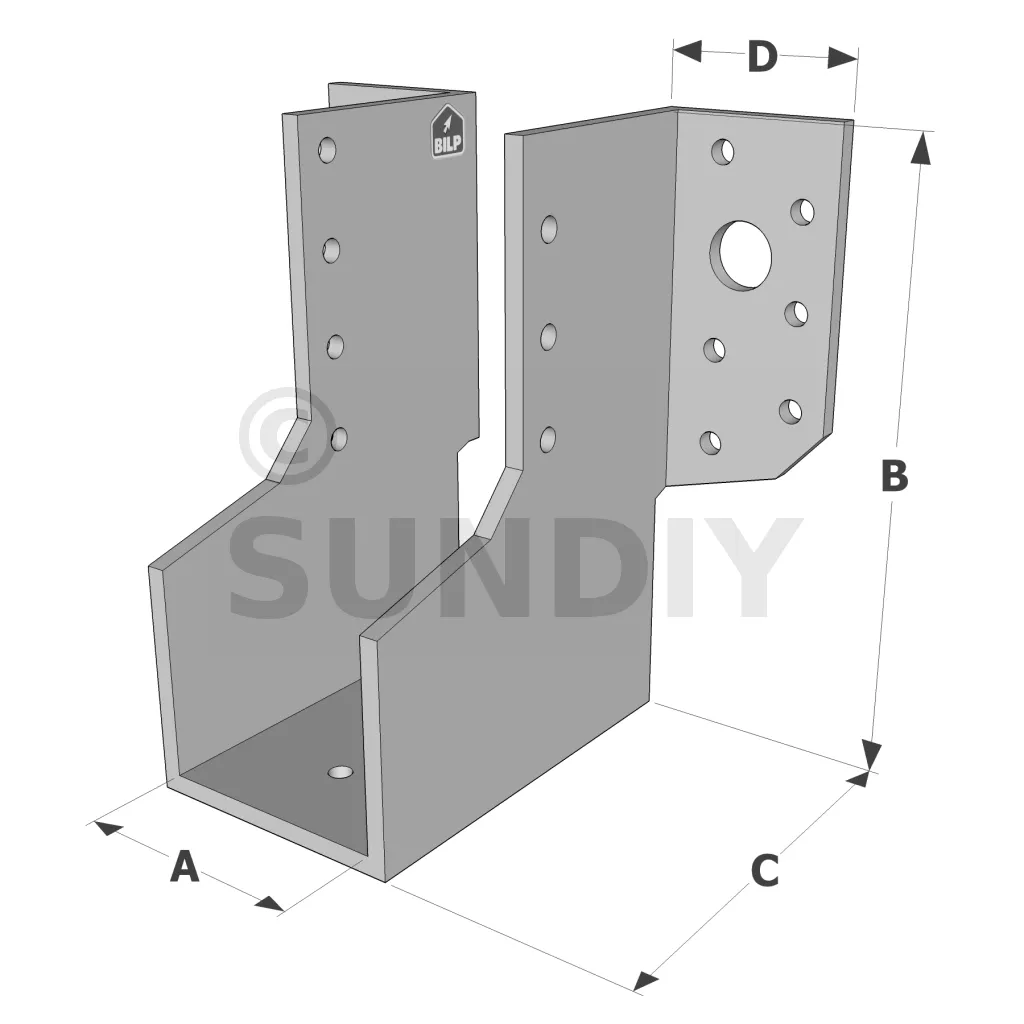

Große Balkenschuhe mit außenliegenden Schenkeln, ECONOMIC GLE- Sortiment

Eigenschaften :

Leistungserklärung : DE-DoP-e06/0270
Technische Zulassung : ETA-06/0270

Material :

• S250GD + Z275 gemäß EN 10346,
• Dicke 4 mm.

Vorteile :

• Feuerwiderstand von 30 Minuten nach Eurocode 5,
• Schnelle und einfache Installation,
• Ermöglicht eine große Vielseitigkeit,
• Einfache Befestigung auf Betonträger.

Anwendungen

Träger :

• Hauptträger : Massivholz, Verbundholz, Leimholz, Stahl, Beton.
• Nebenträger : Massivholz, Verbundholz, Leimholz, Dreiecksbinder, Profile...

Anwendungsbereich :

• Balken, Pfetten,
• Balken und Pfosten der Verkleidung,
• Sparrenanschläge,
• Verstärkung von bestehenden Baugruppen...

Montage

Befestigungen

An Nebenträger :

• Kammnägel CNA Ø 4.0 x 50 mm.
• Kammnägel CNA Ø 4.0 x 35 mm für Dicken kleiner als 64 mm.
• Schrauben CSA Ø 5.0 x 40 mm.
• Schrauben CSA Ø 5.0 x 35 mm für Dicken kleiner als 60 mm.
• Sonderfall 1/2 Stunde Feuerwiderstand : Kammnägel CNA Ø4.0 x 75 mm oder Schrauben CSA 5,0 x 80-DE.

An Hauptträger :

Holzträger :

• Kammnägel CNA Ø 4.0 x 50 mm.
• Kammnägel CNA Ø 4.0 x 35 mm für Dicken kleiner als 64 mm.
• Schrauben CSA Ø 5.0 x 40 mm.
• Schrauben CSA Ø 5.0 x 35 mm für Dicken kleiner als 60 mm.
• Sonderfall 1/2 Stunde Feuerwiderstand : Kammnägel CNA Ø4.0 x 75 mm oder Schrauben CSA 5,0 x 80-DE.

Stahlträger :

• Schraubenbolzen Ø12 mm (der Durchmesser des Schraubebolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).

Betonträger :

• Mechanische Dübel : Bolzen WA M12-104/5.
• Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M12-150/35.

Hochlochmauerwerkträger :

• Chemische Verankerung : Verbundmörtel AT-HP oder POLY-GP + LMAS M12-150/35 + Siebhülse SH M16-130.

Installation

An Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. präsentieren Sie den Balkenschuh und befestigen Sie die Schenkel auf beiden Seiten vor,
3. stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Nebenträgers zu erleichtern,
4. schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Nebenträger im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Vollausnagelung.

An Beton :

1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Nebenträger anbringen,
2. Methode 2 : Markieren Sie die Position des Nebenträgers auf dem Hauptträger, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Halterung mit einem geeigneten Bohrer auf,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an dem Hauptträger,
5. Legen Sie den Nebenträger im Balkenschuh vor und befestigen Sie ihn.

Charakteristische Tragfähigkeit GLE 4mm

Charakteristische Tragfähigkeit unter Brandbedingungen - Holz-Holz-Verbindung

Die Werte unter Brandbedingungen sind charakteristische Widerstandswerte bei 30 Minuten R30. Die einzigen zulässigen Befestigungsmittel sind Nägel CNA Ø4,0x75 mm oder die Schrauben CSA Ø5,0x80-DE.

Charakteristische Tragfähigkeit - Holz-Holz-Verbindung kleine Breiten - mit SSH-Verbindungsschraube

Die Querspannung muss vom Benutzer überprüft werden, da sie von Bedeutung sein kann. Diese Werte sind gültig, wenn die Mindestabstände der SSH eingehalten werden :

Für kleinere Entfernungen siehe die ETA-06/0270 und den EN1995.

Die Mindestdicke des tragenden Holzes für die Verwendung von SSH Ø12x60 beträgt 73 mm.
