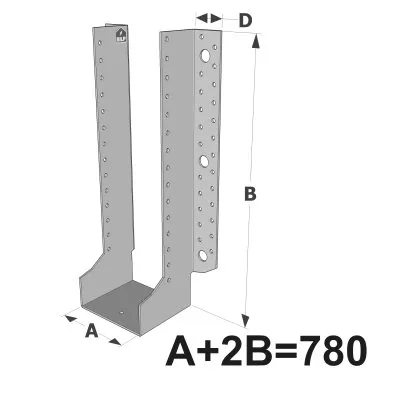

Große Balkenschuhe mit außenliegenden Schenkeln, ECONOMIC GLE-Sortiment (Größe 780mm, Dicke 2.5mm, Tiefe 90mm) - Réf. GLE780/2.5X

bald VERFÜGBAR
Versand unter 10 Tagen.
14€63
  ohne MWST  / Balkenschuh
(17.55 € inkl. MWST)

  • Referenz
    GLE780/2.5X
  • Herstellung
    französisch
  • Material
    S 250 GD +Z 275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie

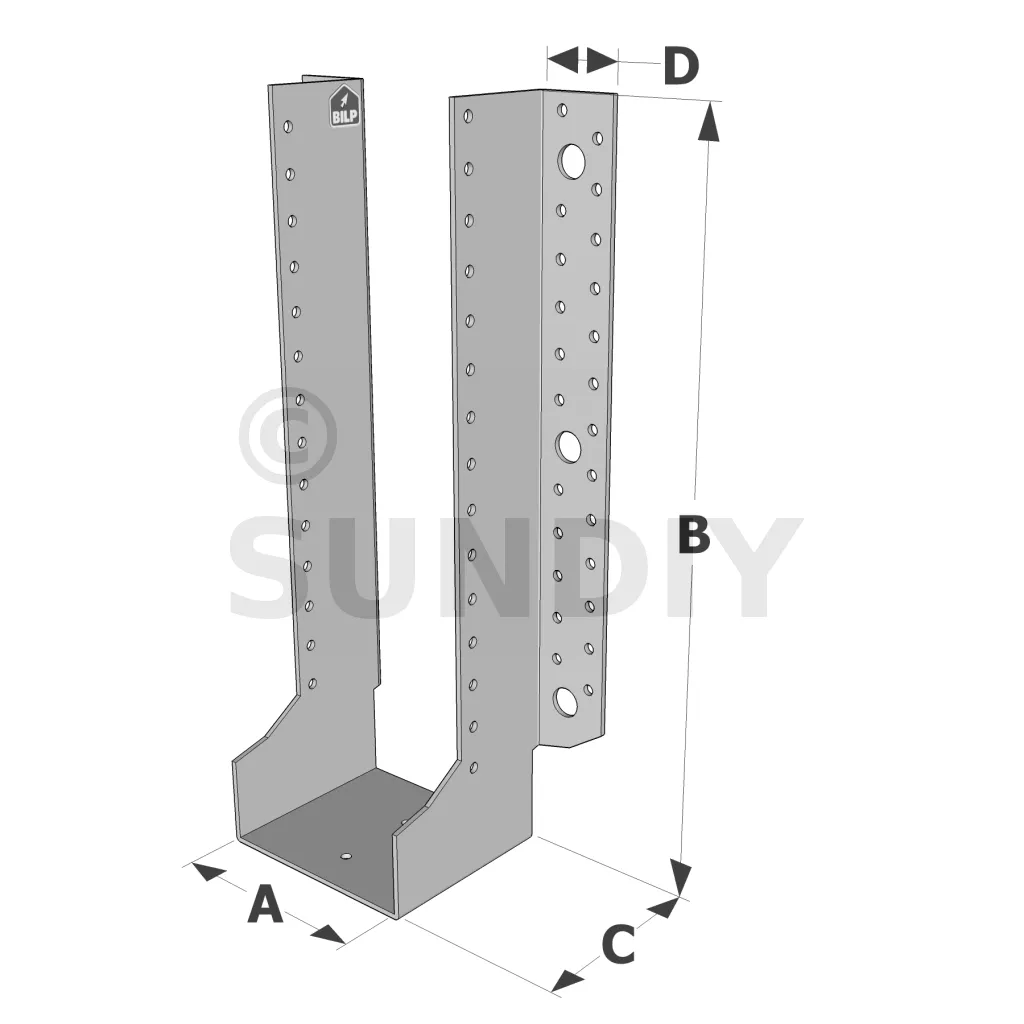

  • Tiefe (C)
    90mm
  • Maximale Höhe des Nebenträgers aus Holz
    Höhe (B) x 3/2
  • Mindesthöhe des Nebenträgers aus Holz
    Höhe (B) + 10
  • Dicke
    2.5mm

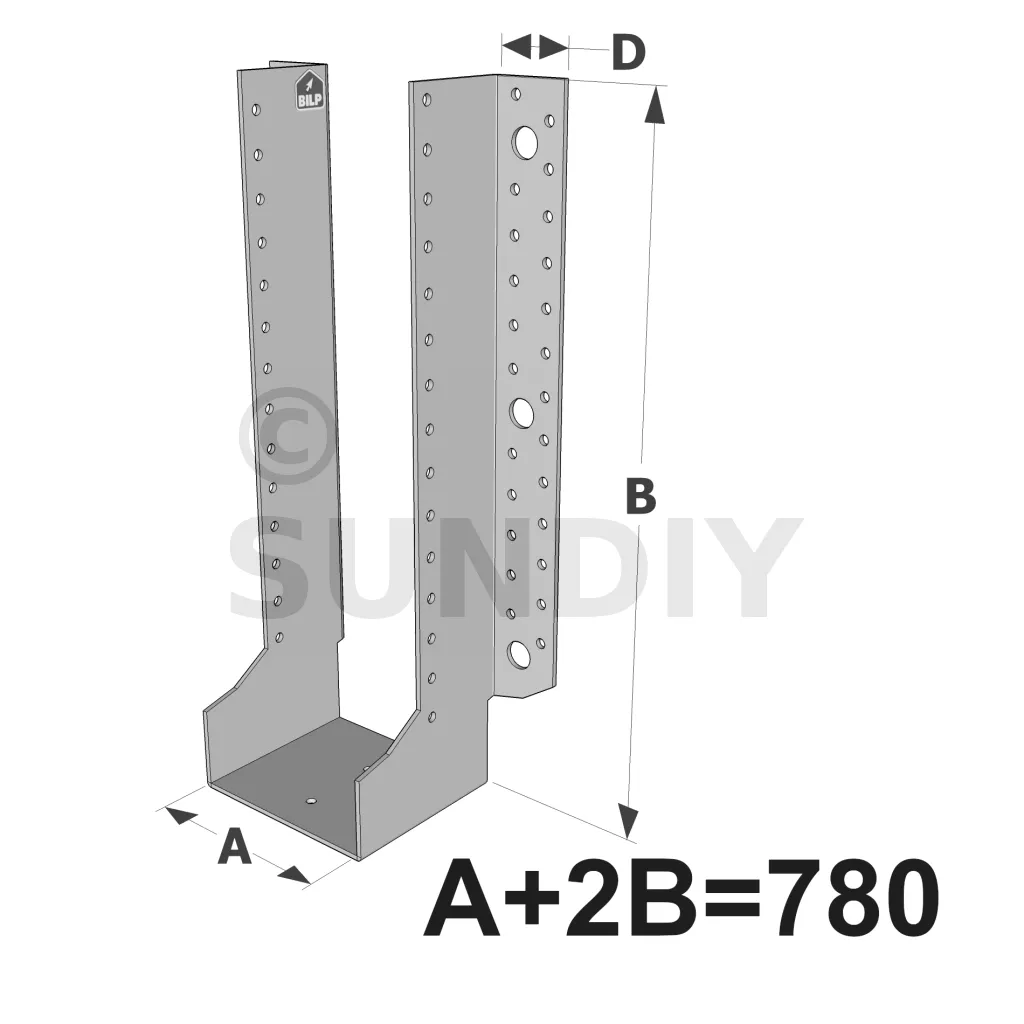

  • Höhe (B)
    (780-Breite (A))/2
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    29
  • Bohrungen auf dem Hauptträger Ø13 [mm]
    6
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    48
  • HOLZ/HOLZ-Befestigung - Totalvernagelung
    Hauptträger : 48 ; Nebenträger : 29 ; Typ : CNA-Kammnägel Ø4,0mm oder CSA-Schrauben Ø5.0mm
  • HOLZ/HOLZ-Befestigung - Teilvernagelung
    Hauptträger : 22 ; Nebenträger : 15 ; Typ : CNA-Kammnägel Ø4,0mm oder CSA-Schrauben Ø5.0mm
  • Befestigung an BETON oder STAHL
    Hauptträger : 6 - WA M12-104/5 ; Nebenträger : 29 - CNA Ø4,0 ; Auf Stahlträger : Bolzen Ø12 mm (der Durchmesser des Bolzens darf nicht mehr als 2 mm kleiner als der Durchmesser des Lochs sein)
  • Tiefe (F)
    95mm
  • Breite (D)
    38.5mm

Große Balkenschuhe mit außenliegenden Schenkeln, ECONOMIC GLE- Sortiment

Die großen GLE-Außenliegenden Balkenschuhe werden in vielen Fällen empfohlen. Sie ermöglichen die Montage einer Struktur ohne Sonderbearbeitung und machen die Arbeit dadurch zuverlässiger. Auch die Vielzahl von Anwendungen, die durch die Vielseitigkeit dieser Produkte ermöglicht werden, machen sie heute im Bauwesen unverzichtbar.

Eigenschaften :

Leistungserklärung : DE-DoP-e06/0270
Technische Zulassung : ETA-06/0270

Material :

  • S250GD + Z275 gemäß EN 10346,
  • Dicke 4 mm.

Vorteile :

  • Feuerwiderstand von 30 Minuten nach Eurocode 5,
  • Schnelle und einfache Installation,
  • Ermöglicht eine große Vielseitigkeit,
  • Einfache Befestigung auf Betonträger.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, Leimholz, Stahl, Beton.
  • Nebenträger : Massivholz, Verbundholz, Leimholz, Dreiecksbinder, Profile...

Anwendungsbereich :

  • Balken, Pfetten,
  • Balken und Pfosten der Verkleidung,
  • Sparrenanschläge,
  • Verstärkung von bestehenden Baugruppen...

Montage

Befestigungen

An Nebenträger :

An Hauptträger :

Holzträger :

Stahlträger :

  • Schraubenbolzen Ø12 mm (der Durchmesser des Schraubebolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).

Betonträger :

Hochlochmauerwerkträger :

Installation

An Holz :
1. Markieren Sie die Position des Nebenträgers auf dem Hauptträger,
2. präsentieren Sie den Balkenschuh und befestigen Sie die Schenkel auf beiden Seiten vor,
3. stellen Sie den Balkenschuh in Bezug auf die Markierungen ein : der Balkenschuh sollte oben etwas offener sein als unten, um die Installation des Nebenträgers zu erleichtern,
4. schließen Sie die Befestigung an jedem Schenkel ab,
5. Präsentieren Sie den Nebenträger im Balkenschuh und fixieren Sie ihn mit einer Teil- oder Vollausnagelung.

An Beton :

1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Nebenträger anbringen,
2. Methode 2 : Markieren Sie die Position des Nebenträgers auf dem Hauptträger, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Halterung mit einem geeigneten Bohrer auf,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an dem Hauptträger,
5. Legen Sie den Nebenträger im Balkenschuh vor und befestigen Sie ihn.
