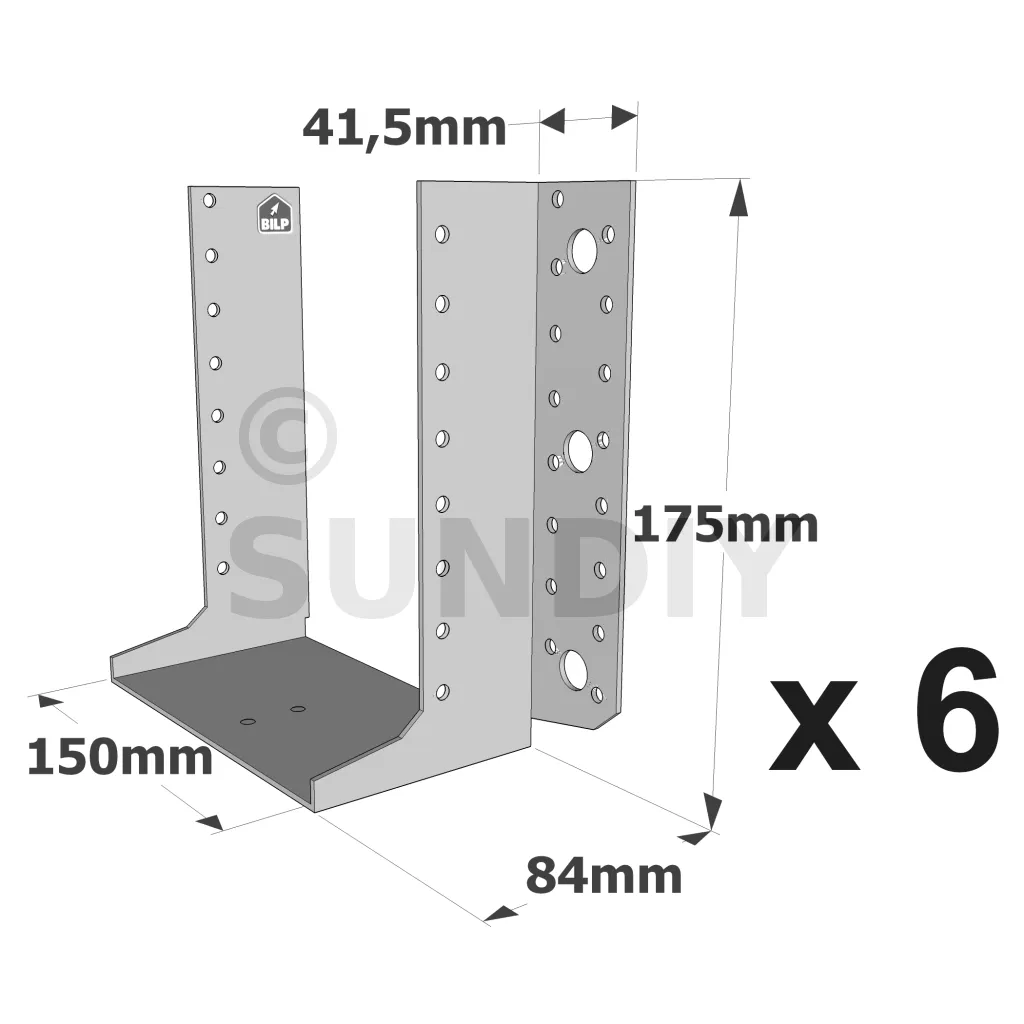

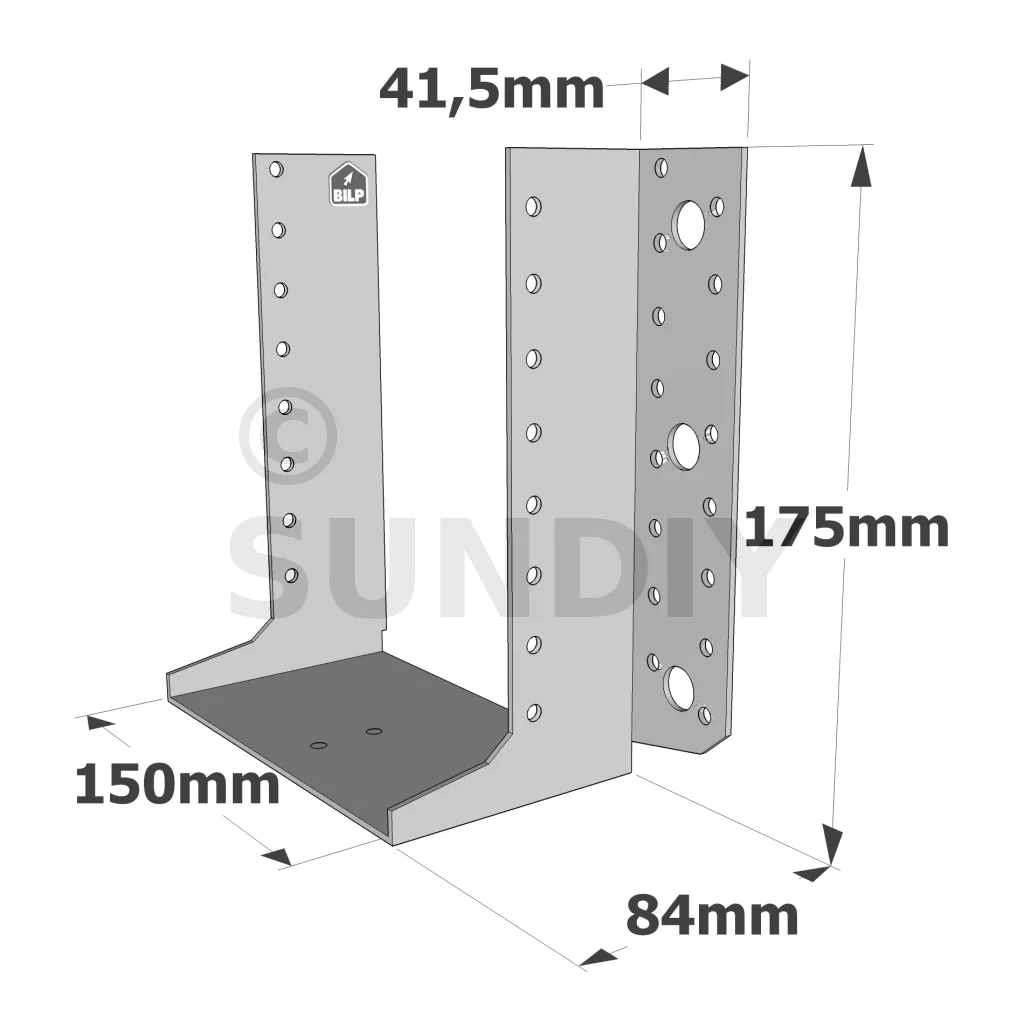

Balkenschuhe mit außenliegenden Schenkeln, SAE CLASSIC-Serie (Dicke 2 mm, Tiefe 84 mm) - Réf. SAEL500/150/2_6

Balkenschuhe mit außenliegenden Schenkeln, SAE-Sortiment

Eigenschaften :

Leistungserklärung : DE-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Material :

• Galvanisch verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346
• Dicke 2 mm

Vorteile :

• Schnelle und einfache Installation.

Anwendungen

Auflager :

• Hauptträger : Massivholz, Verbundholz, Brettschichtholz, Stahl, Beton.
• Nebenträger : Massivholz, Verbundholz, Brettschichtholz.

Anwendungsbereich :

• Balken, Pfetten.
• Glatte Balken und Verkleidungsständer.
• Traglattung für Sparren.
• Verstärkung bestehender Verbindungen ...

Montage

Befestigungen

An Hauptträger :

• Ankernagel CNA Ø 4.0 x 50 mm.
• Ankernägel CNA Ø 4.0 x 35 mm für Dicken unter 64 mm.
• Schrauben CSA Ø 5.0 x 40 mm.
• Schrauben CSA Ø 5.0 x 35 mm für Dicken unter 64 mm.

An Nebenträger :

Holzsubstrat :

• Ankernägel CNA Ø 4.0 x 50 mm.
• Ankernägel CNA Ø 4.0 x 35 mm für Dicken unter 64 mm.
• Schrauben CSA Ø 5.0 x 40 mm.
• Schrauben CSA Ø 5.0 x 35 mm für Dicken unter 60 mm.

Stahlträger :

• Bolzen Ø 12 oder Ø 10 mm je nach Entwicklung (der Durchmesser des Bolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).

Betonträger :

• Mechanische Dübel : Bolzen WA M10-78/5 (für die SAE200 und 250) und Typ WA M12-104/5 (für die SAE300, 340, 380, 440 und 500).
• Chemische Dübel : Verbundmörtel AT-HP mit Gewindestange LMAS M10-120/25 (für die SAE200 und 250) und LMAS M12-150/35 (für die SAE300, 340, 380, 440 und 500).

Hohlmauerwerksauflager (Lastaufnahme der Dübel ist zu überprüfen) :

• Verbindmörtel AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25 + Siebhülse SH M16-130 (für die SAE200 und 250).
• Verbundmörtel AT-HP oder POLY-GP + Gewindestange LMAS M12-150/35 + Siebhülse SH M20-85 (für die SAE300, 340, 380, 440 und 500).

Installation

An Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. Führen Sie den Balkenschuh ein und stellen Sie die Schenkel auf jeder Seite vor,
3. Passen Sie den Balkenschuh an die Grundrisse an : Der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Beenden Sie die Befestigung an jedem Schenkel,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn durch teilweises oder vollständiges Nageln.

An Beton :

1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Tragbalken anbringen,
2. Methode 2 : Markieren Sie die Position des Trägers auf der Stütze, legen Sie den Balkenschuh vor und suchen Sie die Mittelpunkte der Löcher,
3. Bohren Sie die Halterung mit einem geeigneten Bohrer auf,
4. präsentieren Sie den Balkenschuh und befestigen Sie ihn mit Ankerschrauben an der Stütze,
5. stellen Sie den im Balkenschuh Tragbalken vor der Befestigung vor.
