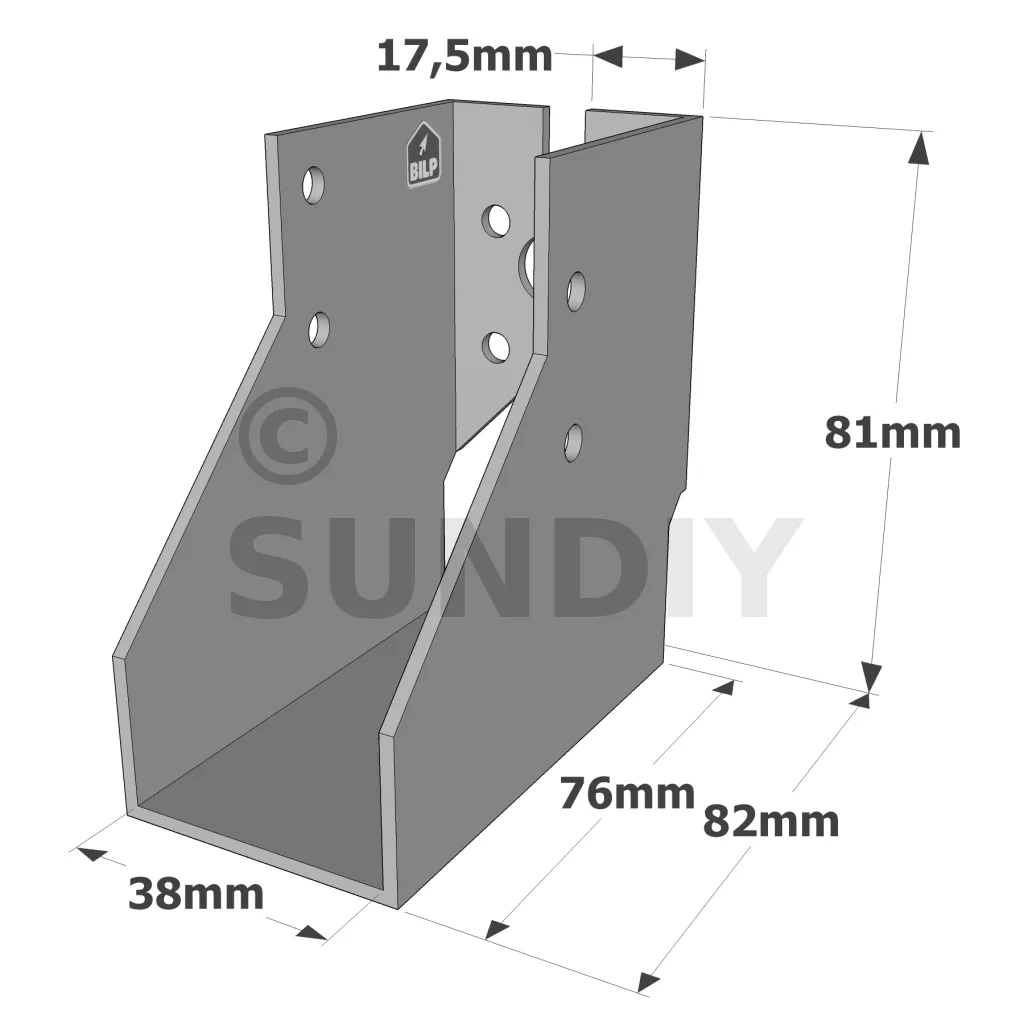

Balkenschuhe mit innenliegenden Schenkeln, SAI CLASSIC-Serie (Dicke 2 mm) - Réf. SAI200/38/2_6

AUF LAGER
Sofortiger Versand verfügbar für 5 Einheiten verfügbar.
2€19
  ohne MWST  / Balken

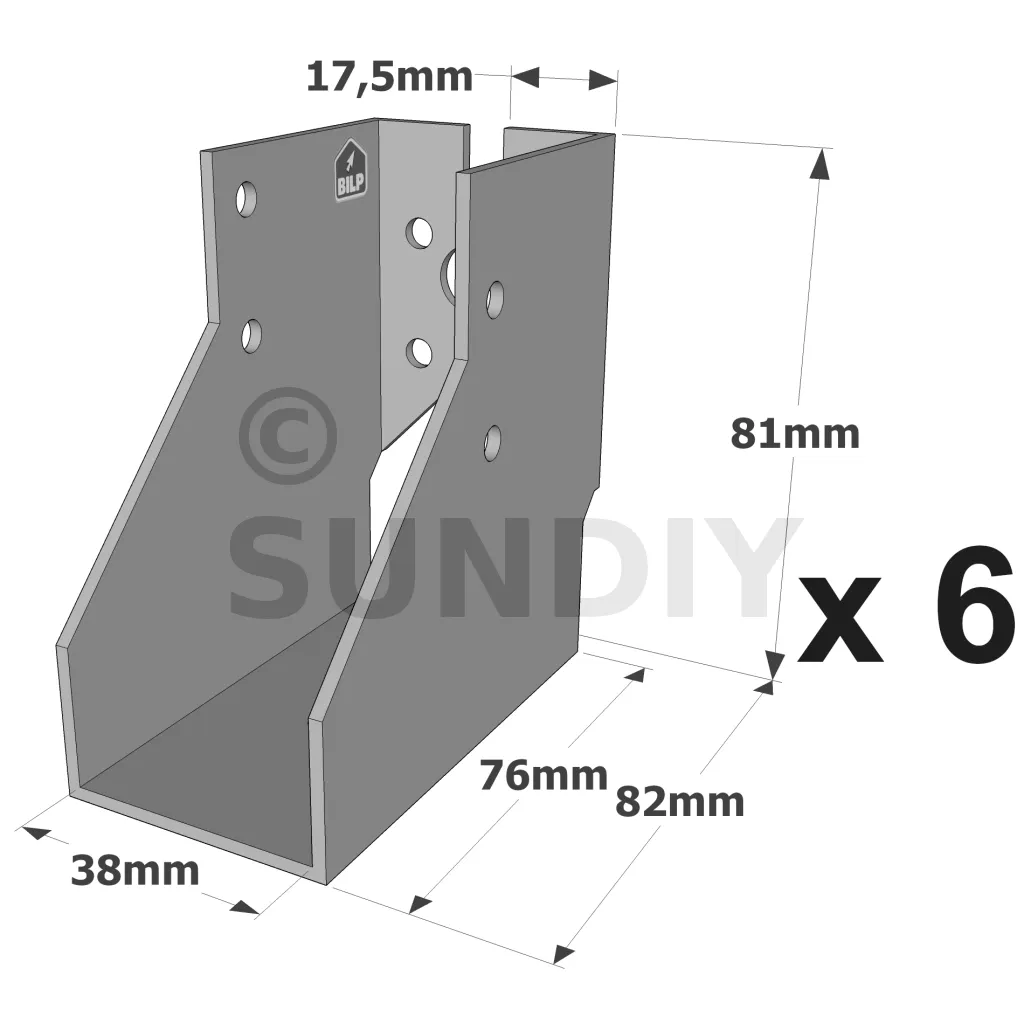

bzw. 13.15€ für 6 Balkenschuhe
(15.78 € inkl. MWST)

  • Referenz
    SAI200/38/2_6
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Mindesthöhe des Nebenträgers aus Holz
    85mm
  • Maximale Höhe des Nebenträgers aus Holz
    121,5mm
  • Tiefe (C)
    76mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    4
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    4
  • HOLZ/HOLZ-Befestigung - Totalvernagelung
    Hauptträger : 4 ; Nebenträger : 4 ; Typ : Kammnägel Ø4,0 x 35mm oder CSA-Schrauben Ø5.0 x 35mm

Balkenschuhe mit innenliegenden schenkeln - SAI-Reihe NACH MASS

Der SAI-Balkenschuh mit innenliegenden Schenkeln ist eine Variante des Balkenschuhes mit außenliegenden Schenkeln, die eine größere Diskretion bei der Montage ermöglicht. Sie wird für besondere Fälle wie Eckverbindungen verwendet.

Eigenschaften :

Leistungserklärungen : FR-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Werkstoff :

  • verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 2 mm.

Vorteile :

  • Schnelle und einfache Installation,
  • Ermessen der Versammlung.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
  • Nebenträger : Massivholz, Verbundholz, verleimtes Schichtholz.

Anwendungsbereich :

  • Balken.
  • Pfetten.
  • Verkleidungsschienen und -pfosten.
  • Tragbalken...

Installation

Befestigungen

Auf Hauptträger :

Auf Nebenträger :

Nicht empfohlen für Betonträger, da der Abstand zwischen den Dübeln zu gering ist.

Holzquerschnitt und Breite des Balkenschuhs

Zwischen der Dicke des Holzes und der Breite des Balkenschuhs ist eine Toleranz von maximal 2 mm zulässig. Beispiel : Ein auf 76 mm gebogener Balkenschuh kann eine Holzstärke von 74 mm tragen.

Installation

Auf Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. den Balkenschuh vorlegen und die Schenkel auf beiden Seiten vormontieren,
3. den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder vollständigen Vernagelung.

Vollausnagelung

Die Vollausnagelung ermöglicht es, die volle Kapazität des Balkenschuhs zu erreichen. Alle Bohrungen werden genutzt.
Teilausnagelung
Diese Art der Nagelung ermöglicht es nicht, die volle Kapazität des Baljenschuhs zu erreichen. Sie entspricht einer präzisen Umsetzung und ermöglicht eine Zeitersparnis auf der Baustelle.
Massivholzverbindung auf Holzbalken
Massivholzverbindung auf Holzpfosten
