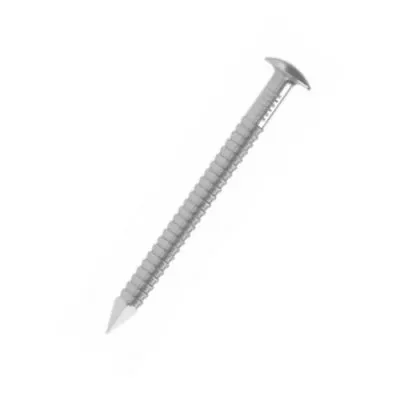

Ringförmige Spitze mit abgerundetem Kopf – A4-Edelstahl D=1,9 mm, L=30 mm, BTE1000 – ARA41,9X30 - Réf. 74221
-
Referenz74221
-
MaterialAcier inoxydable A4 (316) suivant NF EN 10088
-
HerstellungFranzösisch
-
MarkeSIMPSON Strong-Tie
-
Gewindelänge25mm
-
Durchmesser des Kopfs4.8mm
Kammnagel mit leichtem gewölbten Kopf - Edelstahl A4
Der Kammnagel mit seinem leichten gewölbten Kopf aus Edelstahl A4 wird hauptsächlich für Holzverkleidungen in korrosiven Umgebungen verwendet.
Eigenschaften
Leistungserklärung : FR-DoP-h17/0019-04
Material
- Rostfreier Stahl A4 (316) gemäß NF EN 10088
Vorteile
- Perfekte Wasserdichtheit durch den leicht gerundeten Kopf,
- Ringförmige Form : hohe Reißfestigkeit,
- Sehr gute Korrosionsbeständigkeit .
Anwendungen
Substrat
- Massivholz, rote Zeder...
Anwendungsbereiche
- Verkleidung : alle Arten von Holzdielen für den Außenbereich.
Technische Daten
Abmessungen
| Artikel | Artikelcode] [mm] | Befestigungsabmessungen [mm] | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | dh | Ah | ht | lg | lp | ||
| ARA41.9X20 | 74219 | 1.9 | 20 | 4.8 | 17.7 | 0.8 | 15 | - |
| ARA41.9X25 | 74220 | 1.9 | 25 | 4.8 | 17.7 | 0.8 | 20 | - |
| ARA41.9X30 | 74221 | 1.9 | 30 | 4.8 | 17.7 | 0.8 | 25 | - |
| ARA41.9X35 | 74222 | 1.9 | 35 | 4.8 | 17.7 | 0.8 | 30 | - |
| ARA42.9X35 | 74223 | 2.3 | 35 | 5.5 | 23.8 | 1.3 | 27 | - |
| ARA42.3X45 | 74224 | 2.3 | 45 | 5.5 | 23.8 | 1.2 | 32 | - |
| ARA42.3X50 | 74225 | 2.3 | 50 | 5.5 | 23.8 | 1.4 | 37 | - |
| ARA42.5X60 | 74226 | 2.5 | 60 | 5.7 | 25.5 | 1.3 | 42 | - |
| ARA43.1X75 | 74227 | 3.1 | 75 | 7.5 | 44.2 | 1.8 | 46 | - |
| Artikel | Artikelcode] [mm] | |||
|---|---|---|---|---|
| Charakter. Fließmoment [My.k] [Nm] | Charakter. Auszugswiderstand - fax,k,90°[fax.k.90°] [N/mm²] | Charakter. Kopfdurchzugsparameter -fhead,k [fhead.k] [N/mm²] | Charakteristische Zugfestigkeit -ftens,k [ftens.k] [kN] | |
| ARA42.9X35 | 1839 | 8.5 | 22.8 | 3.2 |
| ARA42.3X45 | 1839 | 8.5 | 22.8 | 3.2 |
| ARA42.3X50 | 1784 | 6.2 | 29.3 | 3.2 |
| ARA42.5X60 | 2257 | 6 | 60 | 3.5 |
| ARA43.1X75 | 4409 | 7.1 | - | 5.7 |
