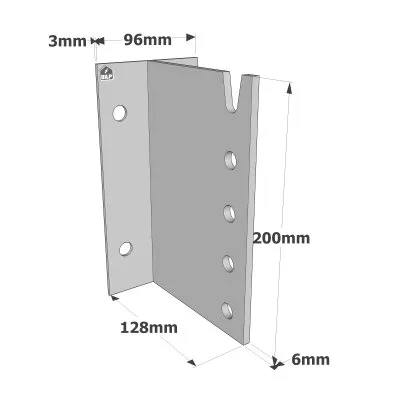

T-Balkenträger für HOLZ/BETON/STAHL - Réf. BTC200-B

bald VERFÜGBAR
Versand unter 10 Tagen.
43€67
  ohne MWST  / Balkenträger
(52.40 € inkl. MWST)
  • Referenz
    BTC200-B
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Bohrungen auf dem Hauptträger Ø14 [mm]
    4
  • Bohrungen auf Nebenträger Ø13
    5
  • Dicke t1
    3mm
  • Dicke t2
    6mm
  • Min. Tragbalkenhöhe [mm]
    240mm
  • Breite
    96mm
  • Tiefe
    128mm

Eigenschaften

Technische Zulassungen : ETA-07/0245;
Leistungserklärungen : FR-DoP-e07/0245;

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 3 mm.

Vorteile

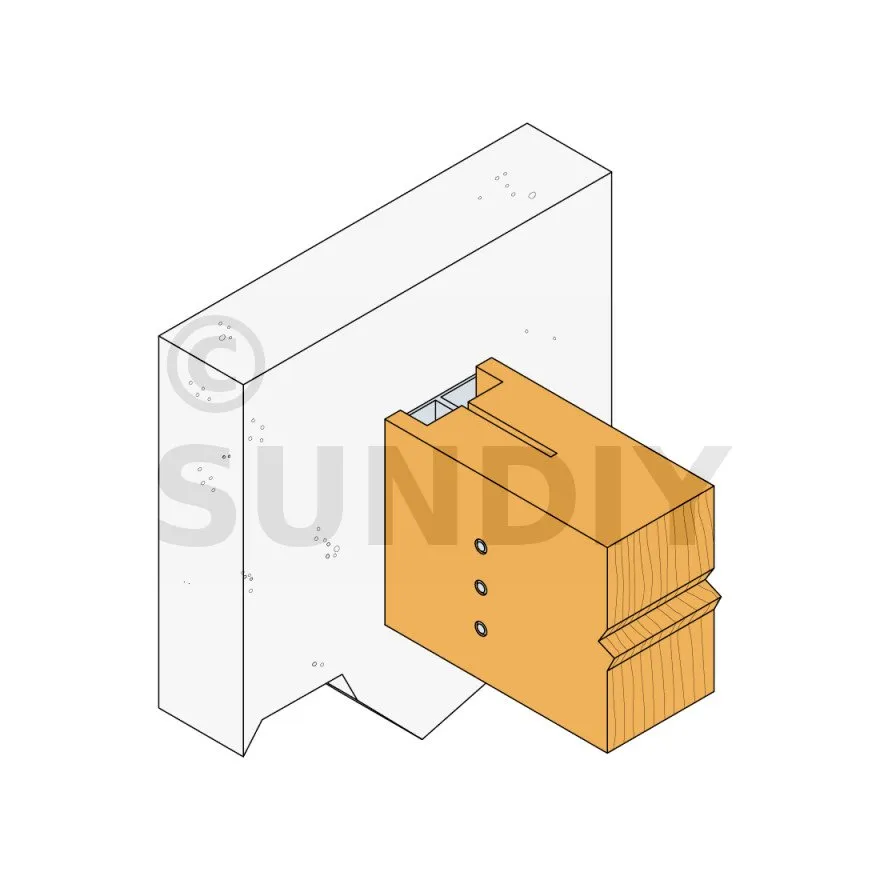

  • Unsichtbare Verbindung,
  • Verbindung auf Beton,
  • Verwendbar für geringe Breiten von Nebenträgern,
  • Für schräge Konfigurationen verwendbar.

Anwendungen

Träger

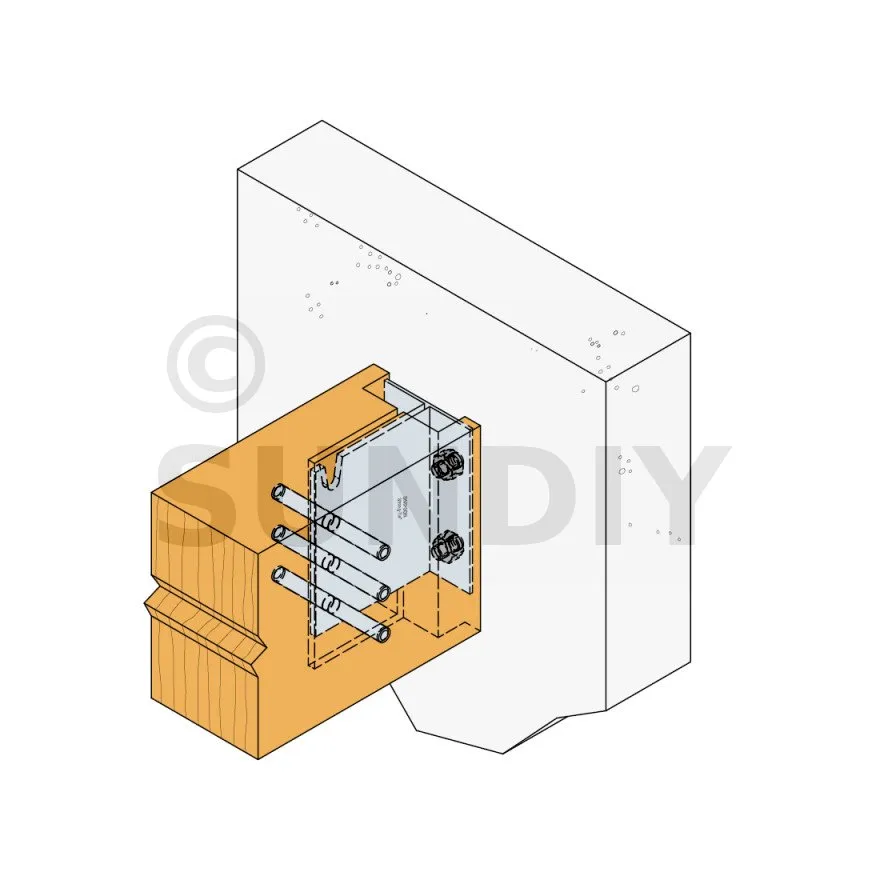

  • Hauptträger : Beton, Stahl,
  • Nebenträger : Massivholz, Leimholz, Verbundholz, ...

Anwendungsbereiche

  • Balken,
  • Pfetten,
  • Tragbalken,
  • Schräge Konfigurationen bis zu einem Winkel von 45° möglich.

Technische Daten

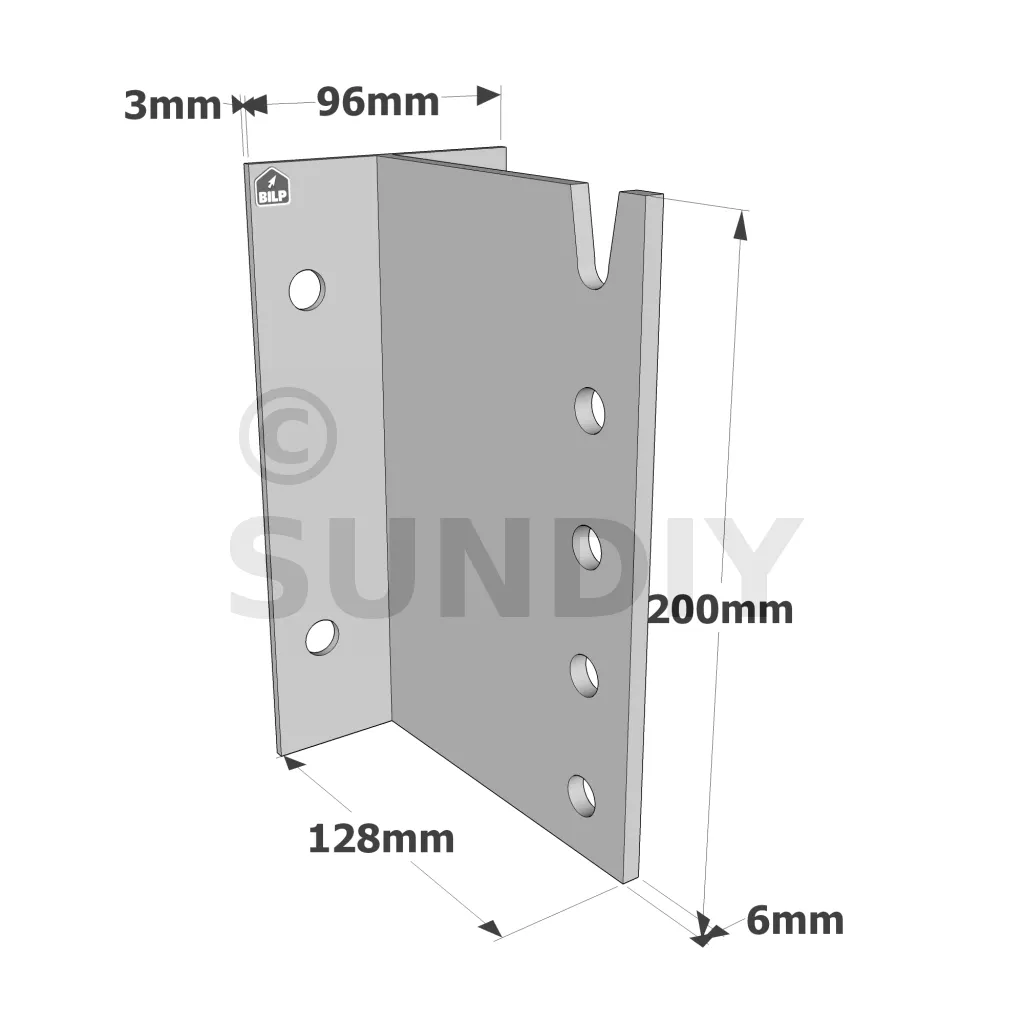

Abmessungen

ReferenzenTrägerabmessungen[mm]Abmessungen [mm]Bohrungen auf Hauptträger Bohrungen auf Nebenträger
Höhe A B C t1 t2 Ø14 Ø13
Min.
BTC120-B 160 120 128 96 3 6 2 3
BTC160-B 200 160 128 96 3 6 4 4
BTC200-B 240 200 128 96 3 6 4 5
BTC240-B 280 240 128 96 3 6 4 6
BTC280-B 320 280 128 96 3 6 6 7
BTC320-B 360 320 128 96 3 6 6 8
BTC360-B 400 360 128 96 3 6 6 9
BTC400-B 440 400 128 96 3 6 8 10
BTC440-B 480 440 128 96 3 6 8 11
BTC480-B 520 480 128 96 3 6 8 12
BTC520-B 560 520 128 96 3 6 8 13
BTC560-B 600 560 128 96 3 6 8 14
BTC600-B 640 600 128 96 3 6 8 15

NB : Die Referenzen BTC480-B, BTC520-B, BTC560-B und BTC600-B sind auf Anfrage erhältlich. Lieferzeit, bitte anfragen.

Charakteristische Merkmale - Holzbalken auf starrem Träger - R1,k und R2,k

ReferenzenBefestigungenCharakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R1,k R2,k
Anzahl Typ Anzahl Typ Stiftlänge [mm] Stiftlänge [mm]
80 100 120 140 160 180 80 100 120 140 160 180
BTC120-B 2 Ø 12 3 STD12 11.5 12.7 14.2 15.8 17.2 17.2 7.7 8.5 9.5 10.5 11.5 11.5
BTC160-B 4 Ø 12 4 STD12 18.5 20.4 22.8 25.3 27.8 27.8 13.9 15.3 17.1 19 20.9 20.9
BTC200-B 4 Ø 12 5 STD12 26.7 29.4 32.7 36.4 40.3 40.3 21.4 23.5 26.2 29.1 32.2 32.2
BTC240-B 4 Ø 12 6 STD12 35.8 39.4 43.8 48.6 53.8 54.3 29.8 32.8 36.5 40.5 44.8 45.3
BTC280-B 6 Ø 12 7 STD12 45.6 50.1 55.6 61.7 68.3 69.4 39.1 42.9 47.7 52.9 58.5 59.5
BTC320-B 6 Ø 12 8 STD12 56 61.4 68.1 75.5 83.4 85.5 49 53.7 59.6 66.1 73 74.8
BTC360-B 6 Ø 12 9 STD12 66.8 73.1 80.9 89.6 99 102.2 59.4 65 71.9 79.6 88 90.8
BTC400-B 8 Ø 12 10 STD12 77.9 85.1 94 104.1 114.8 119.5 70.1 76.6 84.6 93.7 103.3 107.6
BTC440-B 8 Ø 12 11 STD12 89 97.2 107.3 118.7 130.9 133.3 81 88.4 97.5 107.9 119 121.2
BTC480-B 8 Ø 12 12 STD12 100.5 109.5 120.7 133.4 147 147 92.1 100.4 110.6 122.3 134.8 134.8
BTC520-B 8 Ø 12 12 STD12 100.5 109.5 120.7 133.4 147 147 100.5 109.5 120.7 133.4 147 147
BTC560-B 8 Ø 12 12 STD12 100.5 109.5 120.7 133.4 147 147 100.5 109.5 120.7 133.4 147 147
BTC600-B 8 Ø 12 12 STD12 100.5 109.5 120.7 133.4 147 147 100.5 109.5 120.7 133.4 147 147

Der Wert R2,k wird wie folgt berechnet: R2,k = R1,k x (Anzahl der Stiften - 1) / (Anzahl der Stiften).

Der oberste Stift wird nicht für die Lastaufnahme beim Anheben berücksichtigt, da er sich in einer offenen Bohrung befindet.

Die Stärke der Verankerungen und ihre Anzahl sollten gemäß der ETA und der Art des Trägers überprüft werden. Die in der obigen Tabelle angegebene Anzahl an Verankerungen ist ein Maximum. Wenn die Festigkeit der Verankerungen entscheidend ist, dann sollte sie bei der Montage berücksichtigt werden.

Charakteristische Merkmale - Holzbalken auf starrem Träger - R3,k und R4,k

ReferenzenBefestigungenCharakteristische Merkmale - Holz C24 [kN]BefestigungenCharakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger R3,k Hauptträger Nebenträger R4,k
Anzahl Typ Anzahl Typ Stiftenlänge [mm] Anzahl Typ Anzahl Typ
60 80 100 120 140 160 180
BTC120-B 2 Ø12 3 STD12 2.6 2.9 3.5 4 4.5 5.2 5.3 2 Ø12 3 STD12 6,7/kmod
BTC160-B 4 Ø12 4 STD12 3.2 3.9 4.4 5 5.9 6.5 7 4 Ø12 4 STD12 13,4/kmod
BTC200-B 4 Ø12 5 STD12 4 4.9 5.5 6.3 7.2 7.8 8.8 4 Ø12 5 STD12 13,4/kmod
BTC240-B 4 Ø12 6 STD12 4.8 5.7 6.6 7.5 8.4 9.1 10.4 4 Ø12 6 STD12 13,4/kmod
BTC280-B 6 Ø12 7 STD12 5.6 6.5 7.6 8.7 9.6 10.4 11.9 6 Ø12 7 STD12 20,1/kmod
BTC320-B 6 Ø12 8 STD12 6.4 7.3 8.6 9.7 10.8 11.8 13.4 6 Ø12 8 STD12 20,1/kmod
BTC360-B 6 Ø12 9 STD12 7.2 8.1 9.5 10.8 12 13.2 14.9 6 Ø12 9 STD12 20,1/kmod
BTC400-B 8 Ø12 10 STD12 8 8.9 10.5 11.9 13.2 14.7 16.4 8 Ø12 10 STD12 26,8/kmod
BTC440-B 8 Ø12 11 STD12 8.8 9.7 11.4 13 14.4 16.1 17.8 8 Ø12 11 STD12 26,8/kmod
BTC480-B 8 Ø12 12 STD12 9.6 10.6 12.4 14.1 15.6 17.6 19.3 8 Ø12 12 STD12 26,8/kmod
BTC520-B 8 Ø12 12 STD12 10.4 11.4 13.3 15.1 16.8 19.1 20.8 8 Ø12 12 STD12 26,8/kmod
BTC560-B 8 Ø12 12 STD12 11.2 12.3 14.3 16.2 18 20.5 22.3 8 Ø12 12 STD12 26,8/kmod
BTC600-B 8 Ø12 12 STD12 12 13.2 15.2 17.3 19.2 22 23.8 8 Ø12 12 STD12 26,8/kmod

Die Festigkeit der Verankerungen und ihre Anzahl müssen entsprechend der ETA und der Art des Trägers überprüft werden. Die in der obigen Tabelle angegebene Anzahl an Verankerungen ist ein Maximum. Wenn die Stärke der Verankerungen entscheidend ist, dann sollte sie bei der Montage berücksichtigt werden.
