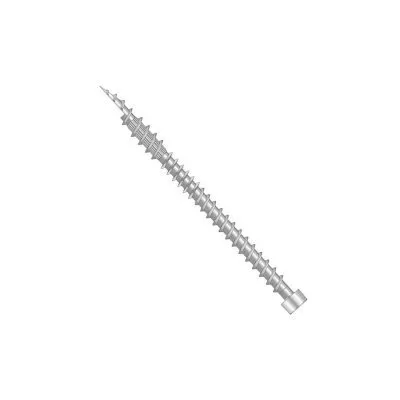

Strukturelle Holzschraube (Holzrahmen, Rahmen, Verstärkung usw.) - Réf. ESCRFT10.0X600

bald VERFÜGBAR

Versand unter 10 Tagen.

31€⁸⁸

ohne MWST / Box mit 25 Schrauben

(956.51 € inkl. MWST)

Durchmesser :
- 10mm
Länge :
- 600 mm
Materialien :
- Weiß verzinkter Stahl
Marke :
- SIMPSON Strong-Tie
Verpackung :
- 25 Schrauben
Andere Wahlmöglichkeiten

Referenz

ESCRFT10.0X600
Herstellung

Französisch
Kopfform

T-50
Marke

SIMPSON Strong-Tie
Durchmesser des Kopfs

6.1mm
Gewindelänge

576 mm
Finish

Dichromatierung gemäß EN ISO 2081

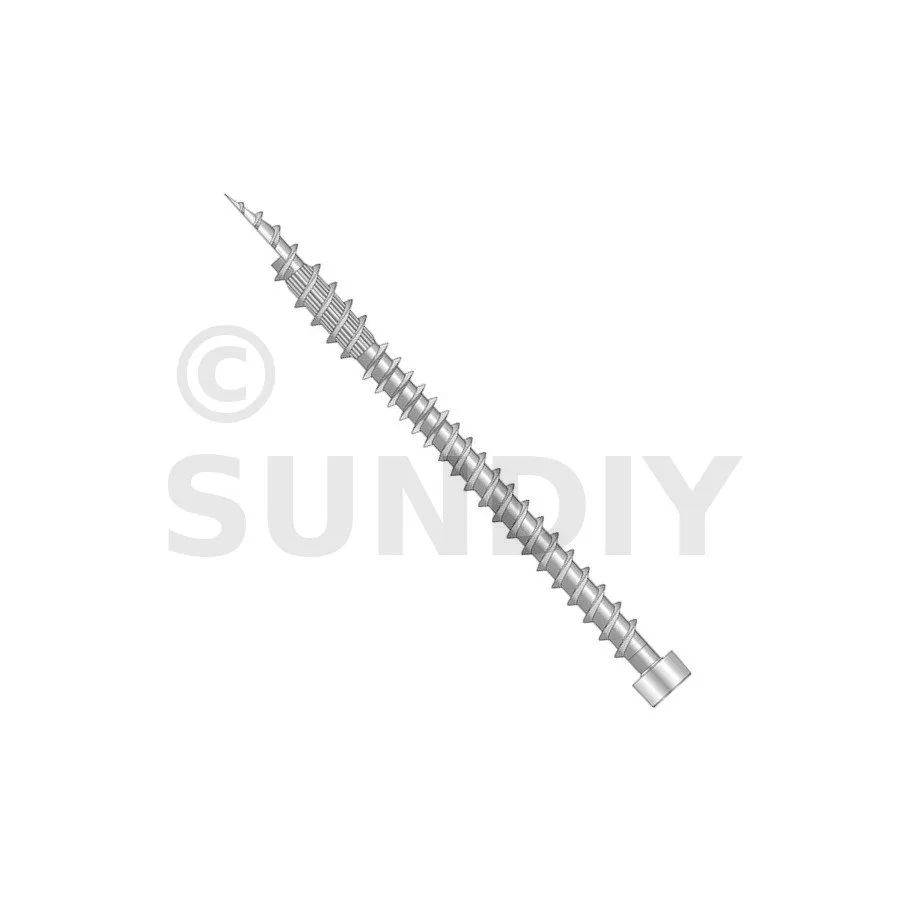

Holzbauschrauben Zylinderkopf Vollgewinde ESCRFT

Die ESCRFT Vollgewinde-Zylinderkopf-Holzbauschraube ist für den Holzrahmenbau, die Rahmung und die Bewehrung vorgesehen. Diese Artikelnummer wird für eine Vielzahl von Anwendungen im professionellen Holzbau eingesetzt.

Eigenschaften

Technische Zulassung : EN-ETA-13/0796

Leistungserklärungen : FR-DoP-e13/0796

Material

Stahl, weiß galvanisch verzinkt,
Dichromatierung gemäß EN ISO 2081.

Vorteile

Zylinderkopf : reduziert das Absplittern des Holzes und macht den Befestiger im Holz unsichtbar,
Vollgewinde : hervorragende Zugs- und Kompressionswerte,
Halbespitze : Reduzierung der Abstände zum Rand, Reduzierung des Einschraubmoments um 50 %, schräger Start.

Anwendungen

Träger

Massivholz,
Brettschichtholz,
Holzwerkstoffplatten.

Anwendungsbereiche

Holz-Holz-Verbindungen, Verstärkungen, Brettschichtholz, CLT (Kreuzlangenhölzer), Holzwerkstoffeplatten,
Ideal für Cross-Pair-Anwendungen.

Technische Daten

Abmessungen

Artikel	Befestigungsabmessungen [mm]					Bit
	d	l	da	d1	lg
ESCRFT10.0X450	10	450	13.4	6.1	426	T-50
ESCRFT10.0X500	10	500	13.4	6.1	476	T-50
ESCRFT10.0X600	10	600	13.4	6.1	576	T-50
ESCRFT10.0X800	10	800	13.4	6.1	776	T-50
ESCRFT10.0X1000	10	1000	13.4	6.1	976	T-50

Charakteristische Werte

Artikel	Charakteristisches plastisches Fließmoment [Nm]	Charakteristischer Parameter der Reißfestigkeit [N/mm²]	Charakteristische Zugfestigkeit - ftens,k [kN]	Charakteristischer Parameter für die Kopfdurchdringungsfestigkeit [Nm]
ESCRFT10	36.7	12.5	40	55

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Abstände und Mindestabstände - scherbelastete Schrauben

Artikel	Charakteristisches plastisches Fließmoment [mm]
	Winkel zwischen der Achse der Last und der Maserung = 0°						Winkel zwischen der Achse der Last und der Maserung = 90°
	a1.0	a2.0	a3.t.0	a3.c.0	a4.t.0	a4.c.0	a1.90	a2.90	a3.t.90	a3.c.90	a4.t.90	a4.c.90
ESCRFT10	50	40	80	40	30	30	40	40	80	70	40	30

a1 und a2 können mit 0,85 für eine Platten/Holz-Verbindung und mit 0,7 für eine Stahl/Holz-Verbindung multipliziert werden.

Abstände und Mindestabstände - Axial belastete Schrauben

Artikel	Mindestabstände für axial belastete Schrauben[mm]
	a1	a2	a3.c	a4.c
ESCRFT10	50	50	50	40

Charakteristische Beständigkeiten - Holz / Holz

Artikel	Charakteristische Beständigkeiten - Holz / Holz C24
	Axial		Scherung parallel zur Maserung in Abhängigkeit von t1 [Rv.0.k] [kN]							Scherung senkrecht zur Maserung in Abhängigkeit von t1 [Rv.90.k] [kN]
	t1 [mm]	Rax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
ESCRFT10.0X450	225	24.25	-	9.1	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFT10.0X500	250	27.38	-	9.1	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFT10.0X600	300	33.63	-	9.1	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFT10.0X800	400	40	-	9.1	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFT10.0X1000	500	40	-	9.1	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18

Diese Beständigkeiten sind gültig für :

Eine Holzdicke unter Kopf, die kleiner oder gleich dem in der nebenstehenden Spalte angezeigten t1-Wert ist.
Eine Schraube, deren Achse im Falle von ESCR(XXX) 45 bis 90° von der Maserung des Holzes entfernt ist, und 90° von der Maserung des Holzes bei anderen Schrauben.
Bei Klemmschrauben (Teilgewinde) entspricht das Maß t1 der maximalen Dicke, bei der das Gewinde spitzenseitig vollständig im Holz liegt, was eine optimale Klemmung bei der Montage gewährleistet.

Die Scherfestigkeiten werden für verschiedene Holzdicken unter Kopf t1 und für die folgenden Konfigurationen angegeben :

Die Kraft bei 0° der Maserung der beiden Hölzer Rv, 0°, k
Achse der Kraft bei 90° der Maserung der beiden Hölzer Rv, 90°, k
-* Diese Festigkeiten gelten für Holz der mechanischen Klasse C24 oder höher
Die Annahme des Vorbohrens für die Berechnung von Lasten und Mindestabständen wird validiert.
Bei Schrauben mit Teilgewinde sind die Stärken nur für Konfigurationen angegeben, bei denen das Gewinde nicht mehr als 5 mm in das Holzelement unter dem Kopf hineinragt, um einen optimalen Anzug zu gewährleisten.
Klausel (2) der EN1995-1-1:2004+A2:2014 Teil 8.3.1.2 zur Eindringtiefe wird bei dieser Berechnung ignoriert.

Charakteristische Beständigkeiten - gekreuztes Schraubenpaar

Artikel	Charakteristische Beständigkeiten - gekreuztes Schraubenpaar
	Hauptträgerelement	Nebenträgerelement			Einschraubabstand		Kennwerte (Auszug/Knicken) Rv,k,Paar= min(Rw,k,paire ; Rbuck,k,Paar) [kN]
		hj min [mm]	1 Paar	2 Paare	m [mm]	mi [mm]	1 Paar		2 Paare
			bj min [mm]	bj min 2 [mm]			Rw.k.pair [kN]	Rbuck.k.pair [kN]	Rw.k.pair [kN]	Rbuck.k.pair [kN]
ESCRFT10.0X450	170	331	105	155	164	169	34.29	17.14 + 19.62 /kmod	64	31.99 + 36.62 /kmod
ESCRFT10.0X500	187	366	105	155	181	186	38.71	19.35 + 19.62 /kmod	72.2	36.12 + 36.62 /kmod
ESCRFT10.0X600	223	437	105	155	217	222	47.55	23.77 + 19.62 /kmod	88.7	44.36 + 36.62 /kmod
ESCRFT10.0X800	293	578	105	155	287	292	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
ESCRFT10.0X1000	364	719	105	155	358	363	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
