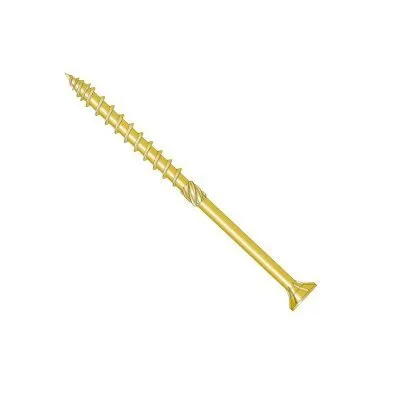

Strukturelle Holzschraube – Senkkopf – Teilgewinde - Réf. ESCRC8.0X240

AUF LAGER

Sofortiger Versand verfügbar für 1 Einheiten verfügbar.

53€²⁰

ohne MWST / boite de 50 vis

(63.84 € inkl. MWST)

Durchmesser :
- 8mm
Länge :
- 240mm
Länge des Gewindes :
- 100mm
Materialien :
- 5 µm gelb verzinkter Stahl, dichromatiert nach DIN EN ISO 2081
Marke :
- SIMPSON Strong-Tie
Verpackung :
- Box mit 50 Schrauben
Andere Wahlmöglichkeiten

Referenz

ESCRC8.0X240
Herstellung

française

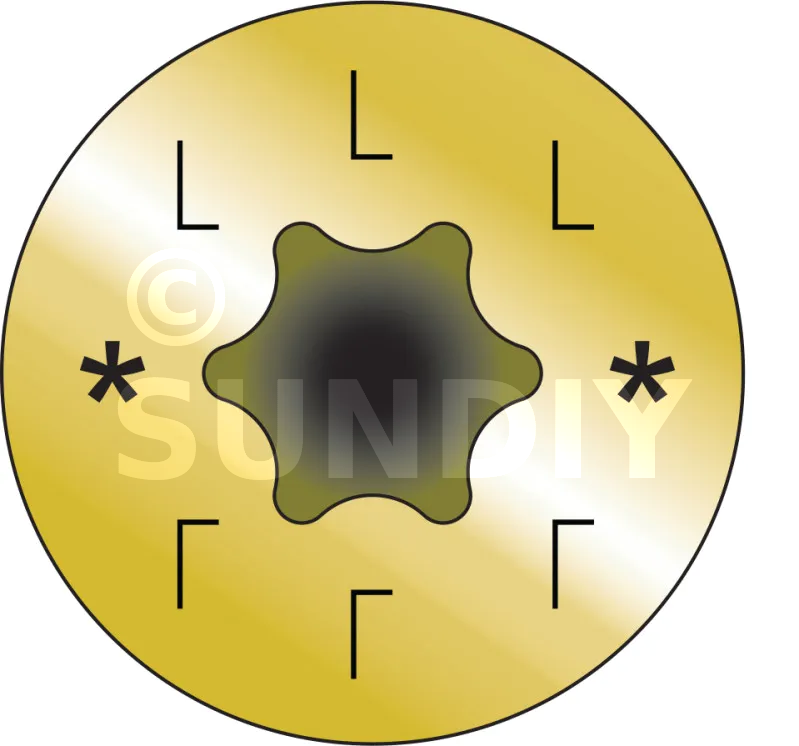

Kopfform

TX40
Durchmesser des Kopfs

15mm

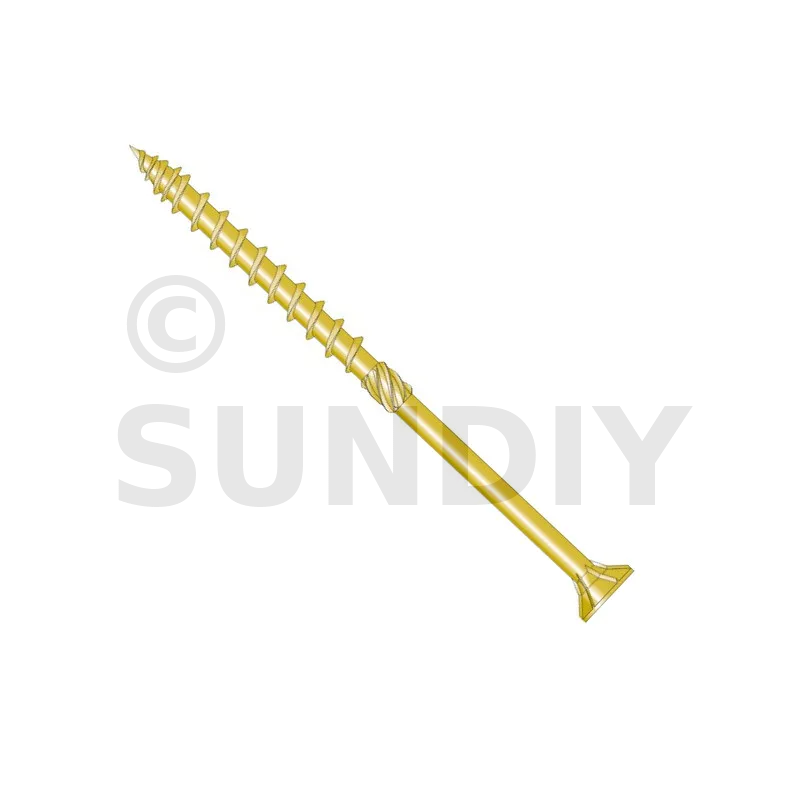

ESCRC-Senkkopf-Strukturholzschraube

Diese versenkten Konstruktionsschrauben sind robust und erfordern kein Vorbohren. Diese Referenzen wurden für Holzrahmen und -rahmen entwickelt und werden für eine Vielzahl von Anwendungen im Holzbau verwendet.

Merkmale

Technische Zulassungen: EN-ETA-13/0796 ;
Leistungserklärungen: FR-DoP-e13/0796

Gegenstand

5 µm gelb verzinkter Stahl,
Bichromatisierte Oberfläche gemäß NF EN ISO 2081.

Vorteile

Rippen unter dem Kopf: selbstfräsend, was einen geringen Glanz auf der Holzoberfläche garantiert,
Doppelkegel: Bruchfestigkeit,
Reibahle: Reduziert die Reibung, erleichtert das Eindringen und bewahrt die Lebensdauer und Autonomie Ihrer Maschinen und Zubehörteile.
Asymmetrisches, großgängiges, gekerbtes Gewinde: Reißfestigkeit, bessere Staubabsaugung,
Splitterfreies Sekundärgewinde: perfekter Starter auch in hartem Holz,
In jeder Box wird 1 Torx-Schraubendreherbit geliefert.

Anwendungen

Unterstützung

Carrier: Massivholz, Verbundholz, Brettschichtholz, CLT,
Porté: Massivholz, Verbundholz, Brettschichtholz, CLT.

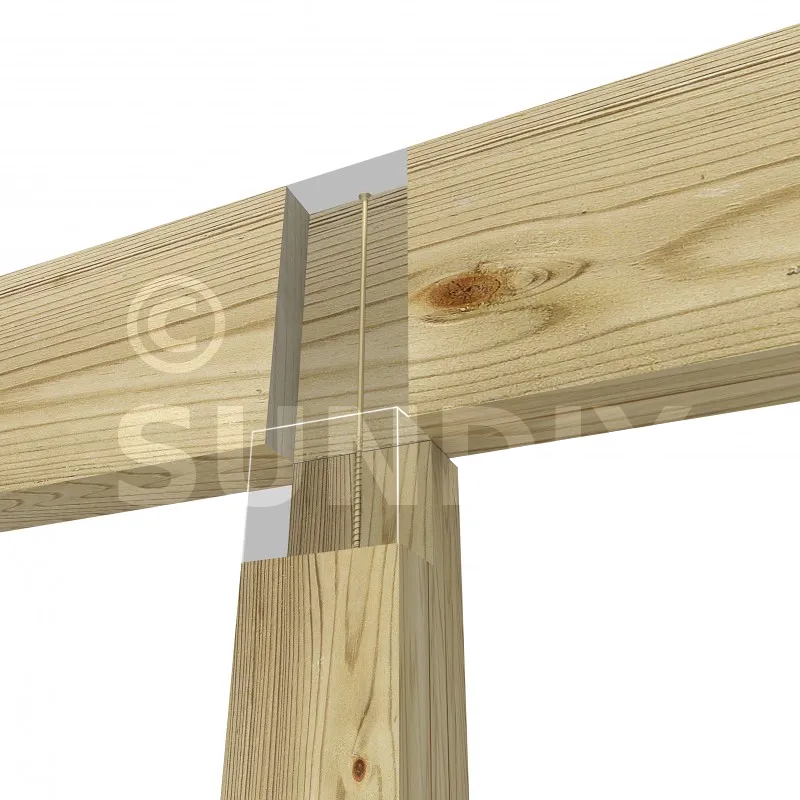

Einsatzbereiche

Massivholz, Schichtholz, Holzwerkstoffe für Rahmen,

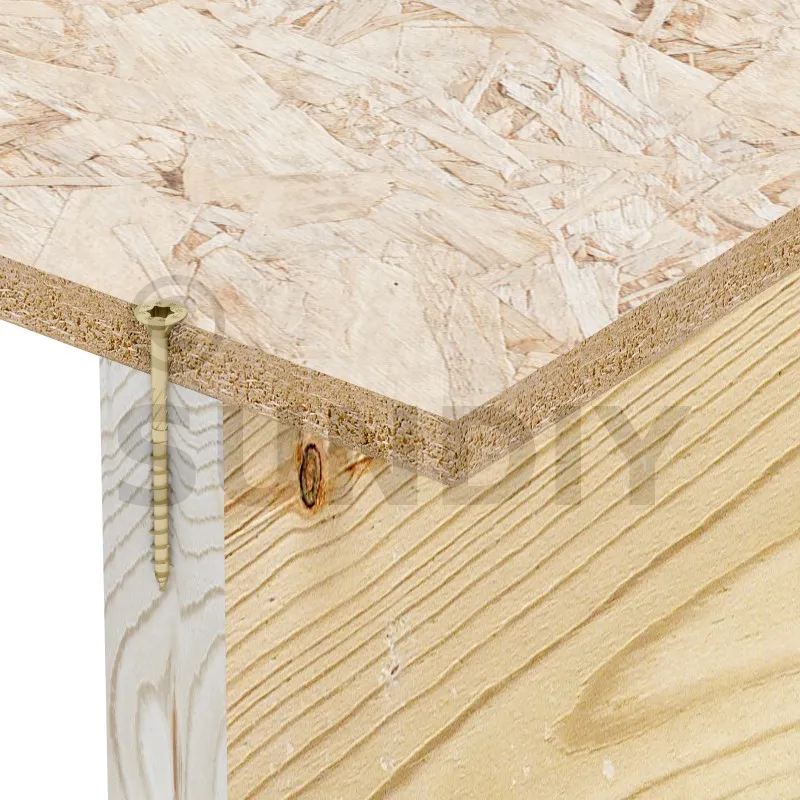

OSB-Böden auf I-Trägern und Massivholzbalken.

Technische Daten

Abmessungen

Referenzen	Abmessungen [mm]
	l	lg	d1	d	dh	Tip
ESCRC6.0X200	200	64	4	6	12	TX40
ESCRC8.0X80	80	54	5.3	8	15	TX40
ESCRC8.0X100	100	54	5.3	8	15	TX40
ESCRC8.0X120	120	54	5.3	8	15	TX40
ESCRC8.0X140	140	84	5.3	8	15	TX40
ESCRC8.0X160	160	84	5.3	8	15	TX40
ESCRC8.0X180	180	100	5.3	8	15	TX40
ESCRC8.0X200	200	100	5.3	8	15	TX40
ESCRC8.0X220	220	100	5.3	8	15	TX40
ESCRC8.0X240	240	100	5.3	8	15	TX40
ESCRC8.0X260	260	100	5.3	8	15	TX40
ESCRC8.0X280	280	100	5.3	8	15	TX40
ESCRC8.0X300	300	100	5.3	8	15	TX40
ESCRC8.0X320	320	100	5.3	8	15	TX40
ESCRC8.0X340	340	100	5.3	8	15	TX40
ESCRC8.0X360	360	100	5.3	8	15	TX40
ESCRC8.0X400	400	100	5.3	8	15	TX40
ESCRC10.0X120	120	60	6.2	10	18.5	TX40
ESCRC10.0X140	140	60	6.2	10	18.5	TX40
ESCRC10.0X160	160	100	6.2	10	18.5	TX40
ESCRC10.0X180	180	100	6.2	10	18.5	TX40
ESCRC10.0X200	200	100	6.2	10	18.5	TX40
ESCRC10.0X220	220	100	6.2	10	18.5	TX40
ESCRC10.0X240	240	100	6.2	10	18.5	TX40
ESCRC10.0X280	280	100	6.2	10	18.5	TX40
ESCRC10.0X300	300	100	6.2	10	18.5	TX40
ESCRC10.0X320	320	100	6.2	10	18.5	TX40
ESCRC10.0X340	340	100	6.2	10	18.5	TX40
ESCRC10.0X360	360	100	6.2	10	18.5	TX40
ESCRC10.0X400	400	100	6.2	10	18.5	TX40

Eigenschaftsmerkmale

Referenzen	Charakteristisches plastisches Fließmoment [Nm]	Charakteristischer Abreißwiderstandsparameter - fax,k,90° [N/mm²]	Charakteristischer Widerstandsparameter beim Kopfkreuzen - fhead,k [N/mm²]	Charakteristischer Zugfestigkeitsparameter - ftens ,k [kN]	Charakteristische Torsionsfestigkeit - ftor,k [Nm]
ESCRC6.0	10.1	13	14.6	12.8	10.1
ESCRC8.0	22.6	10.7	12.4	22.7	25.6
ESCRC10.0	33	9.5	12.2	33.2	47.5

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Durchführung

}

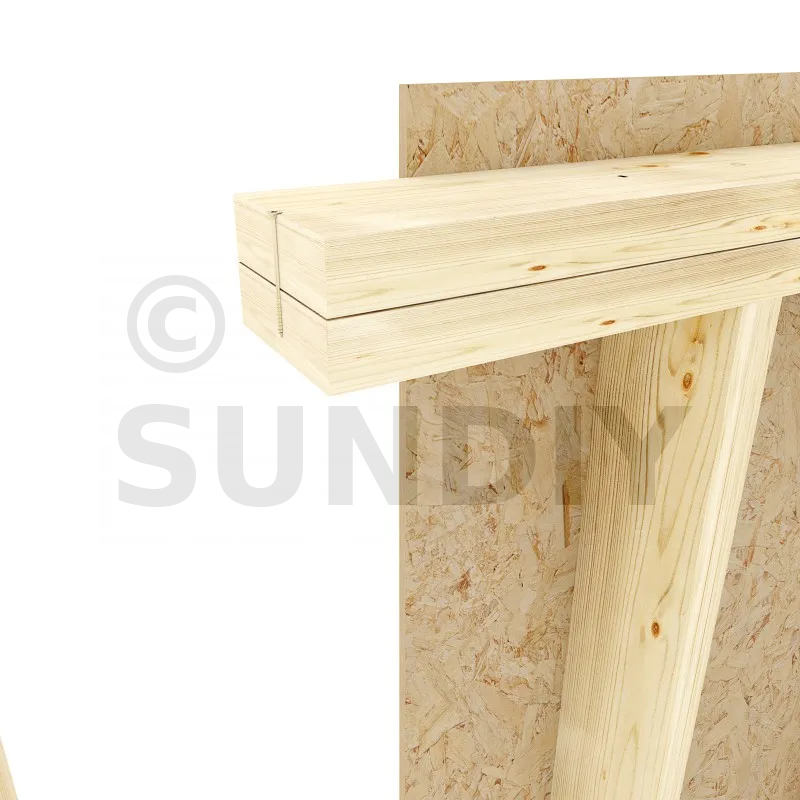

Fixation de ceinture périphérique sur la lisse haute

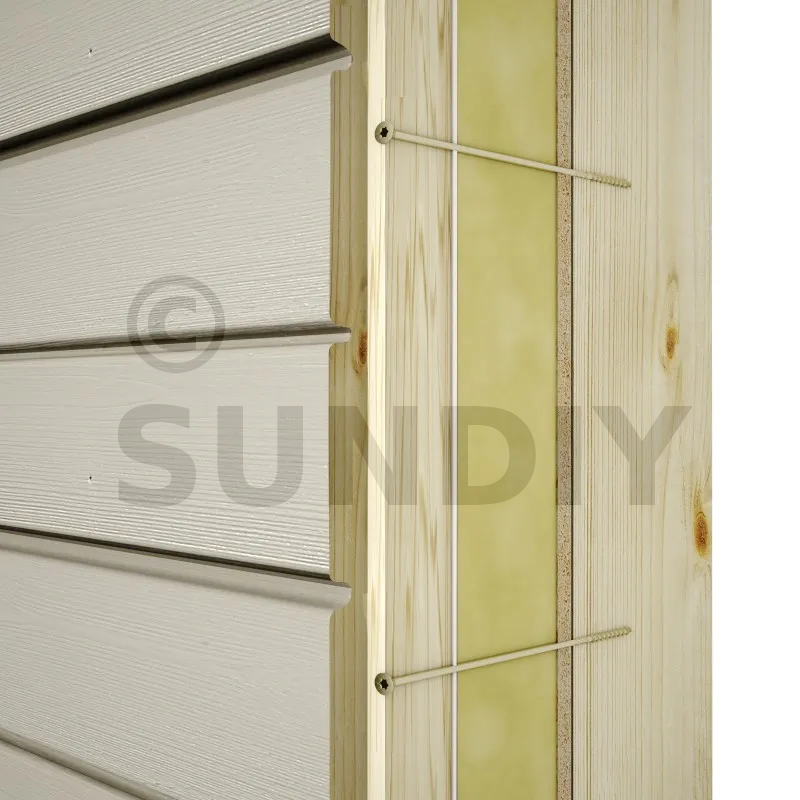

Video zur Montage von Multiplis-Paneelen mit ESCRC-Schrauben

Video zur Montage von ITE-Ständern mit ESCRC-Schrauben

Fixation de ceinture périphérique sur la lisse haute

Charakteristische Widerstände - Holz / Holz

Referenzen	Charakteristische Widerstände - Holz / Holz C24
	Axial		Scherung parallel zum Draht als Funktion von t1 [Rv.0.k] [kN]							Scherung senkrecht zum Draht als Funktion von t1 [Rv.90.k] [kN]
	t1 [mm]	Rax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
ESCRC6.0X200	136	2.1	2.28	2.31	2.31	2.31	2.31	2.31	2.31	2.28	2.31	2.31	2.31	2.31	2.31	2.31
ESCRC8.0X80	26	2.79	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCRC8.0X100	46	2.79	3.92	4.22	4.25	-	-	-	-	3.08	3.26	3.46	-	-	-	-
ESCRC8.0X120	66	2.79	3.92	4.22	4.25	4.25	-	-	-	3.08	3.26	3.46	3.63	-	-	-
ESCRC8.0X140	56	2.79	3.92	4.22	4.25	4.25	-	-	-	3.08	3.26	3.46	3.63	-	-	-
ESCRC8.0X160	76	2.79	3.92	4.22	4.25	4.25	4.25	4.25	-	3.08	3.26	3.46	3.63	3.63	3.63	-
ESCRC8.0X180	80	2.79	3.92	4.22	4.25	4.25	4.25	4.25	-	3.08	3.26	3.46	3.63	3.63	3.63	-
ESCRC8.0X200	100	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X220	120	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X240	140	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X260	160	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X280	180	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X300	200	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X320	220	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X340	240	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X360	260	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X400	300	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC10.0X120	60	4.18	-	5.48	5.79	5.79	-	-	-	-	4.25	4.48	4.92	-	-	-
ESCRC10.0X140	80	4.18	-	5.48	5.79	5.79	5.79	5.79	-	-	4.25	4.48	4.92	4.92	4.92	-
ESCRC10.0X160	60	4.18	-	5.48	5.79	5.79	-	-	-	-	4.25	4.48	4.92	-	-	-
ESCRC10.0X180	80	4.18	-	5.48	5.79	5.79	5.79	5.79	-	-	4.25	4.48	4.92	4.92	4.92	-
ESCRC10.0X200	100	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X220	120	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X240	140	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X280	180	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X300	200	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X320	220	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X340	240	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X360	260	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X400	300	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92

Diese Widerstände gelten für:

Eine Holzdicke unter dem Kopf, die kleiner oder gleich dem in der nebenstehenden Spalte angezeigten t1-Wert ist.
Eine Schraube, deren Achse bei ESCR(XXX) 45 bis 90° von der Holzmaserung und bei den anderen Schrauben 90° von der Holzmaserung entfernt ist.

Bei Anzugsschrauben (Teilgewinde) entspricht das Maß t1 der maximalen Dicke, bei der das Gewinde auf der Spitzenseite vollständig im Holz liegt, was einen optimalen Anzug bei der Montage gewährleistet.

Scherfestigkeiten werden für verschiedene Holzstärken unter t1-Kopf und für die folgenden Konfigurationen angegeben:

Kraftachse bei 0° der Faserrichtung der beiden Hölzer Rv, 0°, k
Kraftachse bei 90° der Maserung der beiden Hölzer Rv, 90°, k

Diese Beständigkeiten gelten für Holz der mechanischen Klasse C24 oder höher.
Die Vorbohrhypothese zur Berechnung der Mindestlasten und -abstände wird validiert.
Bei Schrauben mit Teilgewinde werden die Widerstände nur für Konfigurationen angezeigt, bei denen das Gewinde nicht mehr als 5 mm in das Holzelement unter dem Kopf hineinragt, um einen optimalen Anzug zu gewährleisten.
Abschnitt (2) von Teil 8.3.1.2 von EN1995-1-1:2004+A2:2014 zur Eindringtiefe wird in dieser Berechnung ignoriert.

Charakteristische Widerstände - Stahl / Holz

Referenzen	Charakteristische Widerstände - Stahl / Holz C24
	Axial [Rax.st.k] [kN]	Schub für dünne Platten		Schub für dicke Platten
		Rv.0.st.k [kN]	Rv.90.st.k [kN]	Rv.0.st.k [kN]	Rv. 90.st.k [kN]
ESCRC6.0X200	4.99	3.03	3.03	3.77	3.77
ESCRC8.0X80	4.62	4.71	4.09	6.18	5.3
ESCRC8.0X100	4.62	4.71	4.09	6.18	5.3
ESCRC8.0X120	4.62	4.71	4.09	6.18	5.3
ESCRC8.0X140	7.19	5.35	4.73	6.82	5.94
ESCRC8.0X160	7.19	5.35	4.73	6.82	5.94
ESCRC8.0X180	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X200	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X220	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X240	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X260	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X280	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X300	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X320	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X340	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X360	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X400	8.56	5.69	5.07	7.17	6.28
ESCRC10.0X120	5.7	6.17	5.3	8.14	6.91
ESCRC10.0X140	5.7	6.17	5.3	8.14	6.91
ESCRC10.0X160	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X180	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X200	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X220	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X240	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X280	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X300	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X320	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X340	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X360	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X400	9.5	7.12	6.25	9.09	7.86

Die Scherfestigkeiten werden für dicken (tst = d) und dünnen (tst = 0,5xd) Stahl für die folgenden Konfigurationen angegeben:

Kraftachse bei 0° der Holzmaserung Rv, 0°, k
Kraftachse bei 90° der Holzfaser Rv, 90°, k
Diese Beständigkeiten gelten für Holz der mechanischen Klasse C24 oder höher.
Widerstände für mittlere Stahldicken können durch Interpolation zwischen den Werten für dünne und dicke Stahlbleche ermittelt werden.
Die Vorbohrhypothese zur Berechnung der Mindestlasten und -abstände wird validiert.

Charakteristische Widerstände – Wand / Pfosten

Referenzen	Charakteristische Widerstände - Holzwand / C24-Pfosten
	Mindestdicke. des Betrags [mm]	Min. Abstand. der Unterkante des Wandstreifens [mm]	Schubwiderstand in Abhängigkeit von der Dicke des Wandstreifens t1 [Rv.90-0.k] [kN]
			35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [ mm]	90 [mm]	≥100 [mm]
ESCRC6.0X200	36	18	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
ESCRC8.0X100	48	24	3.9	3.9	3.9	-	-	-	-	-
ESCRC8.0X120	48	24	3.9	3.9	3.9	3.9	-	-	-	-
ESCRC8.0X140	48	24	3.9	3.9	3.9	3.9	-	-	-	-
ESCRC8.0X160	48	24	3.9	3.9	3.9	3.9	3.9	3.9	-	-
ESCRC8.0X180	48	24	3.9	3.9	3.9	3.9	3.9	3.9	-	-
ESCRC8.0X200	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X220	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X240	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X260	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X280	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X300	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X320	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X340	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X360	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X400	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC10.0X120	60	30	-	5.29	5.29	5.29	-	-	-	-
ESCRC10.0X140	60	30	-	5.29	5.29	5.29	5.29	5.29	-	-
ESCRC10.0X160	60	30	-	5.29	5.29	5.29	-	-	-	-
ESCRC10.0X180	60	30	-	5.29	5.29	5.29	5.29	5.29	-	-
ESCRC10.0X200	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X220	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X240	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X280	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X300	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X320	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X340	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X360	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X400	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29

Die Vorbohrhypothese zur Berechnung der Mindestlasten und -abstände wird validiert.

Charakteristische Widerstände - Platte / Holz

Referenzen	Platte (OSB, Spanplatte ρk ≥ 380 kg/m3) / C24-Holz abhängig von der Dicke der tp-Platte
	13 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]
	Rax.k.13 [kN]	Rv.0.k.13 [kN]	Rv.90.k.13 [kN]	Rax.k.15 [kN]	Rv.0.k.15 [kN]	Rv.90.k.15 [kN]	Rax.k.18 [kN]	Rv.0.k.18 [kN]	Rv.90.k.18 [kN]	Rax.k.22 [kN]	Rv.0.k.22 [kN]	Rv.90.k.22 [kN]	Rax.k.25 [kN]	Rv.0.k.25 [kN]	Rv.90.k.25 [kN]
ESCRC6.0X200	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC8.0X80	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X100	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X120	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X140	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X160	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X180	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X200	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X220	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X240	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X260	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X280	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X300	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X320	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X340	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X360	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X400	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC10.0X120	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X140	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X160	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X180	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X200	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X220	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X240	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X280	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X300	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X320	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X340	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X360	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X400	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93

Charakteristische Widerstände - Sperrholz / Holz

Referenzen	Sperrholz (ρk ≥ 490 kg/m3) / C24-Holz abhängig von der Dicke der tp-Platte
	10 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]			30 [mm]
	Rax.k.10 [kN]	Rv.0.k.10 [kN]	Rv.90.k.10 [kN]	Rax.k.15 [kN]	Rv.0.k.15 [kN]	Rv.90.k.15 [kN]	Rax.k.18 [kN]	Rv.0.k.18 [kN]	Rv.90.k.18 [kN]	Rax.k.22 [kN]	Rv.0.k.22 [kN]	Rv.90.k.22 [kN]	Rax.k.25 [kN]	Rv.0.k.25 [kN]	Rv.90.k.25 [kN]	Rax.k.30 [kN]	Rv.0.k.30 [kN]	Rv.90.k.30 [kN]
ESCRC6.0X200	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.27	2.27
ESCRC8.0X80	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.09
ESCRC8.0X100	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X120	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X140	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X160	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X180	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X200	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X220	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X240	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X260	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X280	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X300	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X320	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X340	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X360	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X400	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC10.0X120	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X140	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X160	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X180	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X200	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X220	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X240	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X280	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X300	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X320	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X340	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X360	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X400	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
