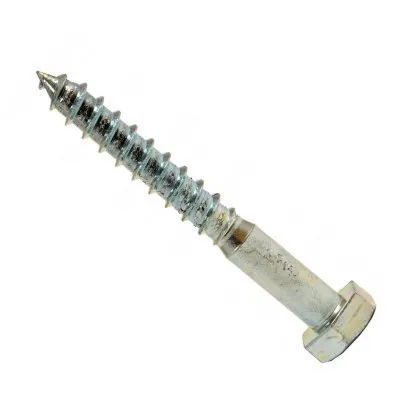

Bolzen - Réf. LAG08050RP
-
ReferenzLAG08050RP
-
Herstellungfranzösisch
-
Gewindelänge30mm
-
Ouverture de clé sur plat13mm
Zugschrauben
LAG-Zugschrauben ermöglichen die Befestigung von Metallplatten an Holzelementen. Sie werden im Allgemeinen zur Befestigung von Pfosten an Pfostenfüßen, Konsolen an Traversen usw. verwendet.
Merkmale :
Leistungserklärung (DoP): fr-dop-h17-0025.pdf
Gegenstand :
- Elektroverzinkter Stahl.
Vorteile :
- Kein Vorbohren.
- Effektives Anziehen durch Teilgewinde.
- Sechskantkopf für perfekte Fixierung.
Anwendungen:
Unterstützung:
- Massivholz, Verbundholz.
Einsatzbereiche
- Befestigung in Holzelementen.
Festsetzung:
- Befestigung von Holzelementen (Sparren, Balken, Pfosten usw.) an Metallplatten.
Abmessungen:
Nuance de gris
| Referenzen | Abmessungen [mm] | |||||
|---|---|---|---|---|---|---|
| Durchmesser | Länge | da | d1 | lg | Endkappe | |
| LAG08035 | 8 | 35 | 13 | 5.5 | 21 | SW13 |
| LAG08050 | 8 | 50 | 13 | 5.5 | 30 | SW13 |
| LAG10080 | 10 | 80 | 17 | 7 | 48 | SW17 |
| LAG12050 | 12 | 50 | 19 | 8.5 | 30 | SW19 |
| LAG08050RP | 8 | 50 | 13 | 5.5 | 30 | SW13 |
| LAG10080RP | 10 | 80 | 17 | 7 | 48 | SW17 |
Merkmalswerte
| Referenzen | Produktcharakteristische Eigenschaften | |||
|---|---|---|---|---|
| Charakteristisches elastisches Moment – My,k [My.k] [Nm] | Charakteristischer Abreißparameter- fax,k,90° [fax.k.90°] [N/mm²] | Depressionsparameter der charakteristischen Kopfhöhe – fhead,k [fhead.k] [N/mm²] | Charakteristische Zugfestigkeit – ftens,k [ftens.k] [kN] | |
| LAG08035 | 16400 | 3.6 | 12.6 | 11.8 |
| LAG08050 | 16400 | 3.6 | 12.6 | 11.8 |
| LAG10080 | 21495 | 5.2 | 15.2 | 18.9 |
| LAG12050 | 66836 | 5.2 | 19.1 | 34.2 |
| LAG08050RP | 16400 | 3.6 | 12.6 | 11.8 |
| LAG10080RP | 21495 | 5.2 | 15.2 | 18.9 |
