Multimaterial-Polyesterharz

Chemische Verankerung auf Voll- und Hohlmauerwerk.

  • picto
  • picto
  • picto
  • picto
  • picto

Video

Multimaterialverbundmörtel

POLY-GP Multimaterialverbundmörtel ist ein chemischer Dübel zur Befestigung von Gewindestangen in Beton C20/C25 bis C50/60 und allen Hohl- und Vollmauerwerken.

Eigenschaften :

Technische Zulassungen : ETA-19/0421 ; ETA-19/0642

Leistungserklärung : DoP-e19-0421.pdf ;

Sicherheitsdatenblätter : DE-FDS / POLY-GP ;

Material:

  • Styrolfreier Polyesterverbundmörtel

Vorteile :

  • Schnelle Einstellung : Zeitersparnis für den Anwender,
  • Kann im Innenbereich verwendet werden,
  • Sehr gute Beständigkeit über die Zeit
  • Kann in gefluteten Bohrungen (außer Meerwasser) verwendet werden.

Anwendungen

Substrat :
Ungerissener Beton : M8-M16

  • Statische und quasi-statische Lasten
  • Trockener und nasser Beton
  • Überflutete Löcher (außer Meerwasser)
  • Einbau in die Decke zulässig

Hohl- und Vollmauerwerk : M6-M12

  • Statische und quasi-statische Lasten

Anwendungsbereiche :

  • Jalousien, Scharniere für Rollläden/Tore,
  • Klimaanlagen, Warmwasserbereiter,
  • Rahmen, Füße von Gartenpfosten...

Technische Daten

Artikel


ArtikelProdukt-Informationen
Graue Farbe Beige Farbe Inhalt [ml] Gewicht [kg]

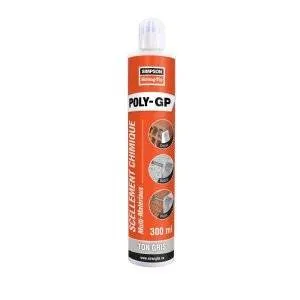

POLYGP300G-FR X - 300 0.586

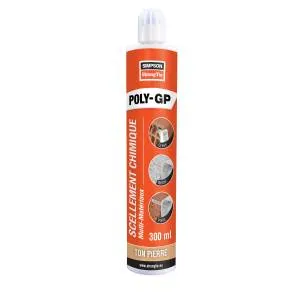

POLYGP300B-FR - X 300 0.586
POLYGP420B-FR - X 420 0.842

Designwiderstand - Zugkraft – NRd [kN] – Kohlenstoffstahl 5.8

ArtikelDesignwiderstand - NRd – Kohlenstoffstahl 5.8 [kN]
Ungerissener Beton
hef = 8d hef=12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GP + LMAS M8 4.6 5 5.3 5.5 6.9 7.4 7.9 8.2
POLY-GP + LMAS M10 7.7 8.3 8.8 9.1 11.5 12.4 13.2 13.7
POLY-GP + LMAS M12 10 10.9 11.6 12 15.1 16.3 17.3 17.9
POLY-GP + LMAS M16 14.3 15.4 16.4 17 21.4 23.2 24.7 25.5

Beton :
1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen s ≥ 10 cm, wenn der Durchmesser der Bewehrung 10 mm oder weniger beträgt.
2. Das Schubbild basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei Verankerungen in Randnähe (c ≤ max [10 hef ; 60d]) ist das Versagen des Plattenrandes gemäß ETAG001, Anhang C, Methode A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² zu nehmen (σL ist die Spannung im Inneren des Betons, die sich aus äußeren Lasten, einschließlich Ankerlasten, ergibt).

Designwiderstand - Zugkraft – NRd [kN] – Rostfreier Stahl A4-70

ArtikelDesignwiderstand – NRd – Rostfreier Stahl A4-70 [kN]
ungerissener Beton
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GP + LMAS M8 4.6 5 5.3 5.5 6.9 7.4 7.9 8.2
POLY-GP + LMAS M10 7.7 8.3 8.8 9.1 11.5 12.4 13.2 13.7
POLY-GP + LMAS M12 10 10.9 11.6 12 15.1 16.3 17.3 17.9
POLY-GP + LMAS M16 14.3 15.4 16.4 17 21.4 23.2 24.7 25.5

Beton :

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen s ≥ 10 cm, wenn der Durchmesser der Bewehrung 10 mm oder weniger beträgt.
2. Das Schubbild basiert auf einer einteiligen Verankerung ohne Einfluss der Ränder. Bei Verankerungen in Randnähe (c ≤ max [10 hef; 60d]) ist das Versagen des Plattenrandes gemäß ETAG001, Anhang C, Methode A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² zu nehmen (σL ist die Spannung im Inneren des Betons, die sich aus äußeren Lasten, einschließlich Ankerlasten, ergibt).

Designwinderstand - Querkraft - VRd [kN] – Kohlenstoffstahl 5.8

ArtikelDesignwinderstand - VRd – Kohlenstoffstahl 5.8 [kN]
Ungerissener Beton
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GP + LMAS M8 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2
POLY-GP + LMAS M10 12 12 12 12 12 12 12 12
POLY-GP + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8 16.8
POLY-GP + LMAS M16 31.2 31.2 31.2 31.2 31.2 31.2 31.2 31.2

Beton :

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen s ≥ 10 cm, wenn der Durchmesser der Bewehrung 10 mm oder weniger beträgt.
2. Das Querkraftmuster basiert auf einer einteiligen Verankerung ohne Einfluss der Ränder. Bei Verankerungen in Randnähe (c ≤ max [10 hef; 60d]) ist das Versagen des Plattenrandes gemäß ETAG001, Anhang C, Methode A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² zu nehmen (σL ist die Spannung im Inneren des Betons, die sich aus äußeren Lasten, einschließlich Ankerlasten, ergibt).

Designwiderstand - Querkraft - VRd [kN] – Rostfreier Stahl A4-70

ArtikelDesignwiderstand - Querkraft - VRd [kN] – Rostfreier Stahl A4-70 [kN]
Ungerissenser Beton
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GP + LMAS M8 8.3 8.3 8.3 8.3 8.3 8.3 8.3 8.3
POLY-GP + LMAS M10 12.8 12.8 12.8 12.8 12.8 12.8 12.8 12.8
POLY-GP + LMAS M12 19.2 19.2 19.2 19.2 19.2 19.2 19.2 19.2
POLY-GP + LMAS M16 34.3 34.3 34.3 34.3 35.3 35.3 35.3 35.3

Beton :

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen s ≥ 10 cm, wenn der Durchmesser der Bewehrung kleiner oder gleich 10 mm ist.
2. Das Querkraftmuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei Verankerungen in Randnähe (c ≤ max [10 hef; 60d]) ist das Versagen des Plattenrandes gemäß ETAG001, Anhang C, Methode A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² zu nehmen (σL ist die Spannung im Inneren des Betons, die sich aus äußeren Lasten, einschließlich Ankerlasten, ergibt).

Designwiderstand - Biegemoment - MRd [Nm]

ArtikelDesignwiderstand - Biegemoment - MRd [Nm]
Kohlenstoffstahl 5.8 Rostfreier Stahl A4-70
POLY-GP + LMAS M8 15.2 16.7
POLY-GP + LMAS M10 29.6 34
POLY-GP + LMAS M12 52.8 59
POLY-GP + LMAS M16 133.6 149.4

Beton :

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen s ≥ 10 cm, wenn der Durchmesser der Bewehrung 10 mm oder weniger beträgt.
2. Das Schubbild basiert auf einer einteiligen Verankerung ohne Einfluss der Ränder. Bei Verankerungen in Randnähe (c ≤ max [10 hef; 60d]) ist das Versagen des Plattenrandes gemäß ETAG001, Anhang C, Methode A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² zu nehmen (σL ist die Spannung im Inneren des Betons, die sich aus äußeren Lasten, einschließlich Ankerlasten, ergibt).

Designwiderstand - hef = 80 mm (≤ M8) oder 85 mm (≥ M10) – Kohlenstoffstahl ≥ 4.6 / Rostfreier Stahl ≥ A2-70

ArtikelKohlenstoffstahl ≥ 4.6 / Rostfreier Stahl ≥ A2-70
hef = 80 mm (≤ M8) or 85 mm ( ≥ M10)
Zugkraft - NRd [kN] Querkraft - VRd [kN]
Vollziegel Hohlziegel Vollziegel Hohlmauerwerk
POLY-GP + LMAS M6 1.6 0.8 2.4 0.8
POLY-GP + LMAS M8 1.6 0.8 2.4 0.8
POLY-GP + LMAS M10 1.6 0.8 2.8 0.8
POLY-GP + LMAS M12 1.6 0.8 2.8 0.8

Mauerwerk :

Druckfestigkeit fb [N/mm²]Dichte ρ [kg/m3]
Vollziegel ≥ 18 ≥ 1600
Hohlmauerwerk ≥ 6 ≥ 900

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet.
2. Für kombinierte Zug- und Querlasten bzw. Dübelgruppen mit Einfluss von Randabständen muss nach TR054 Verfahren A gerechnet werden. Für Details siehe ETE.
3. Temperaturbereich: -40°C/+40°C (durchnittlich T = +24°C)
4. Koeffizient β für In-situ-Prüfungen nach ETAG 029 siehe ETA-19/0642 ; Anhang C2
5. Verschiebung unter Betriebslast siehe ETA-19/0642 ; Anhang C2 & C3

Mauerwerk :

Druckfestigkeit fb [N/mm²]Dichte ρ [kg/m3]
Vollziegel ≥ 18 ≥ 1600
Hohlmauerwerk ≥ 6 ≥ 900

1. Die Bemessungswerte wurden mit den in der ETA definierten Teilsicherheitsbeiwerten berechnet.
2. Für kombinierte Zug- und Querlasten bzw. Dübelgruppen mit Einfluss der Randabstände muss nach TR054 Verfahren A gerechnet werden. Für Details siehe ETA.
3. Temperaturbereich : -40°C/+40°C (durchschnittlich T = +24°C)
4. Koeffizient β für In-situ-Prüfungen nach ETAG 029 siehe ETA-19/0642 ; Anhang C2
5. Verschiebung unter Betriebslast siehe ETA-19/0642 ; Anhang C2 & C3
