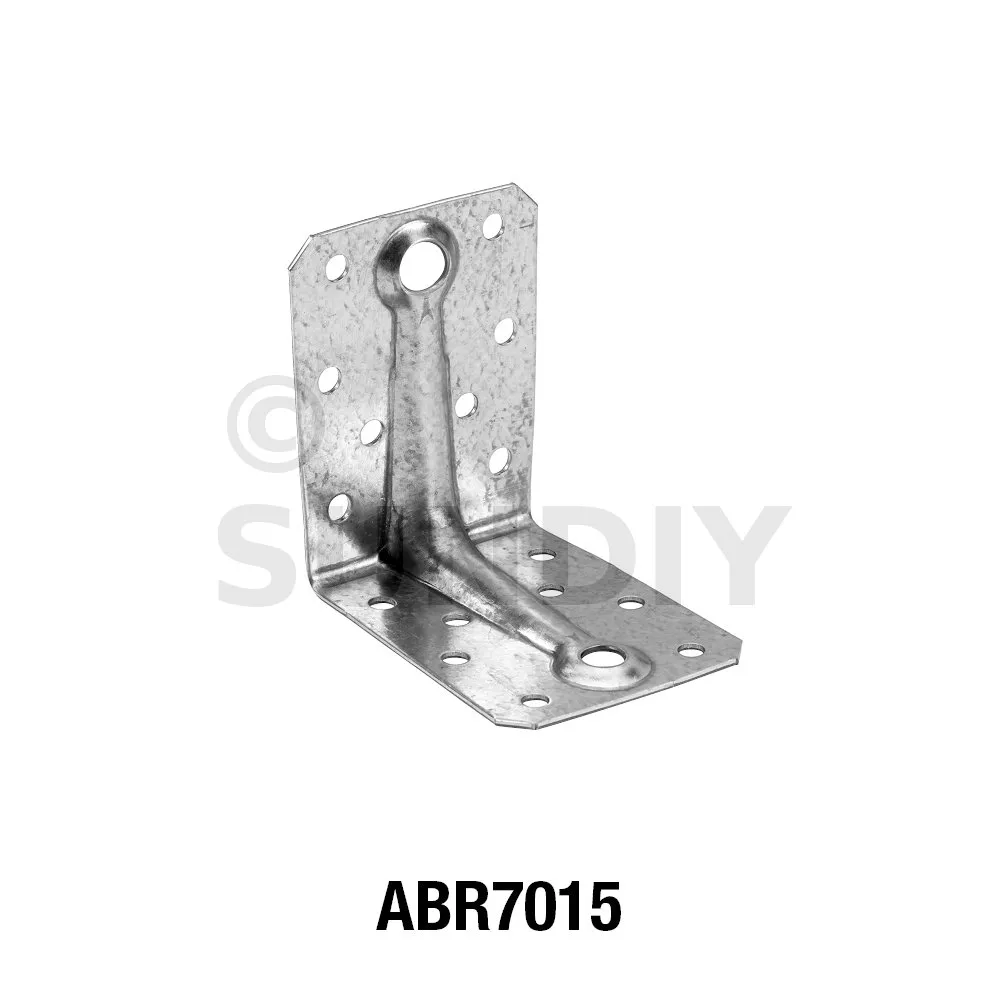

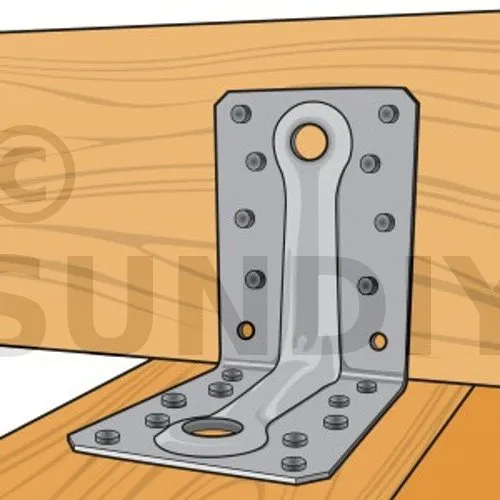

Winkelvebinder mit Rippe - Réf. ABR7015
-
ReferenzABR7015
-
Dicke1,5 mm
-
HerstellungFranzösisch
-
MaterialVerzinkter Stahl S350GD + Z275 gemäß DIN 10346
-
MarkeSIMPSON Strong-Tie
-
Bohrungen der Lasche A8Ø5 - 1Ø7
-
Bohrungen der Lasche B8Ø5- 1Ø9
-

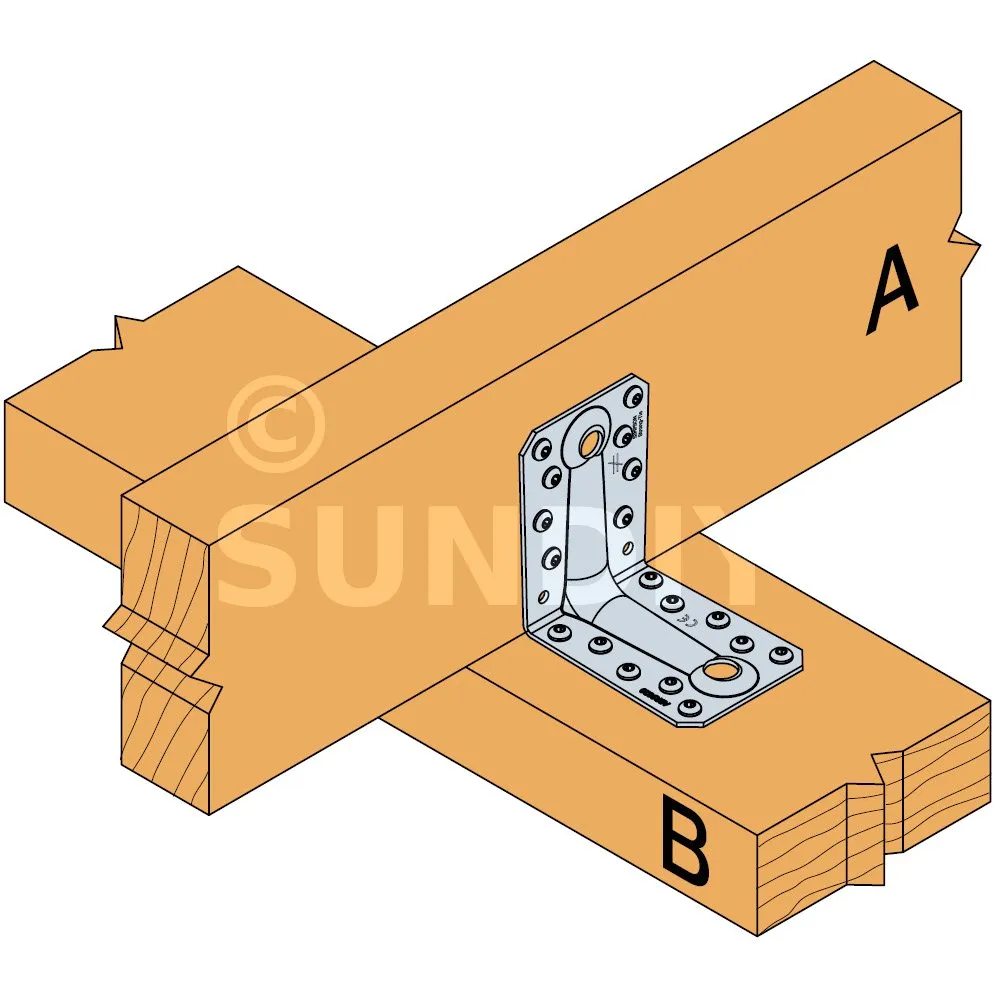

HOLZ/HOLZ-Befestigung - TotalvernagelungSchenkel A : 6 ; Schenkel B : 8 ; Typ : Kammnägel CNA Ø4.0
-
HOLZ/HOLZ-Befestigung - TeilvernagelungSchenkel A : 4 ; Schenkel B : 6 ; Typ : Kammnägel CNA Ø4.0
-
Tiefe70mm
Verstärkte Halterungen (9020 7015)
Die verstärkten Halterungen ABR9020 und ABR7015 werden in zahlreichen strukturellen Anwendungen in Zimmerei- und Holzrahmenhäusern eingesetzt.
Merkmale
Gegenstand
- ABR9020: Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346 (Dicke 2 mm),
- ABR7015: Verzinkter Stahl S350GD + Z275 gemäß NF EN 10346 (Dicke 1,5 mm).
Vorteile
- Hohe Widerstandsfähigkeit gegen Zug- und Scherkräfte,
- Große Vielseitigkeit im Einsatz.
Anwendung
Unterstützung

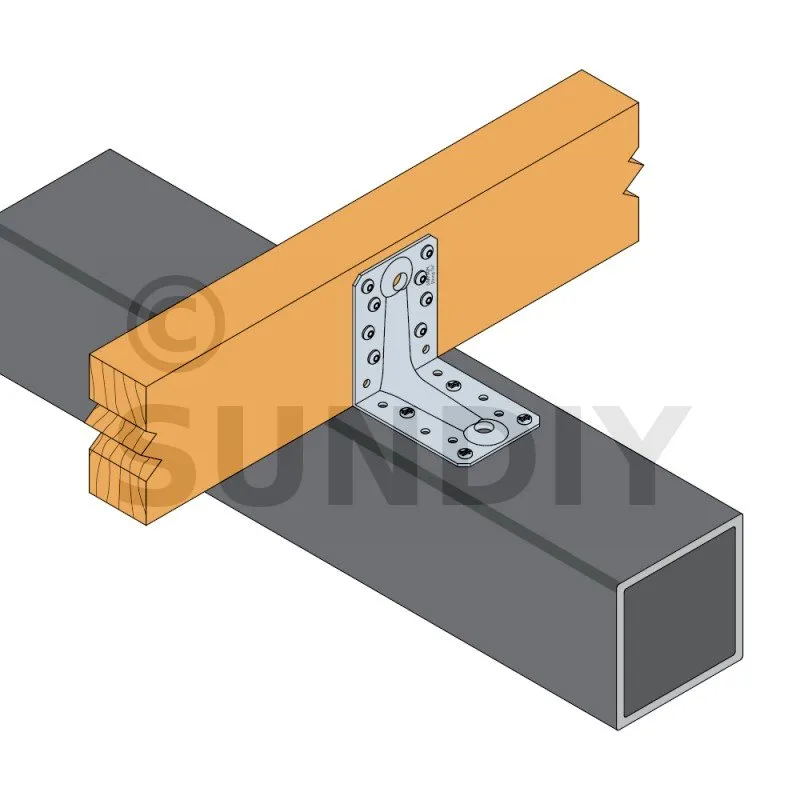

- Träger: Massivholz, Brettschichtholz, Beton, Stahl, ...
- Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile usw.
Einsatzbereiche

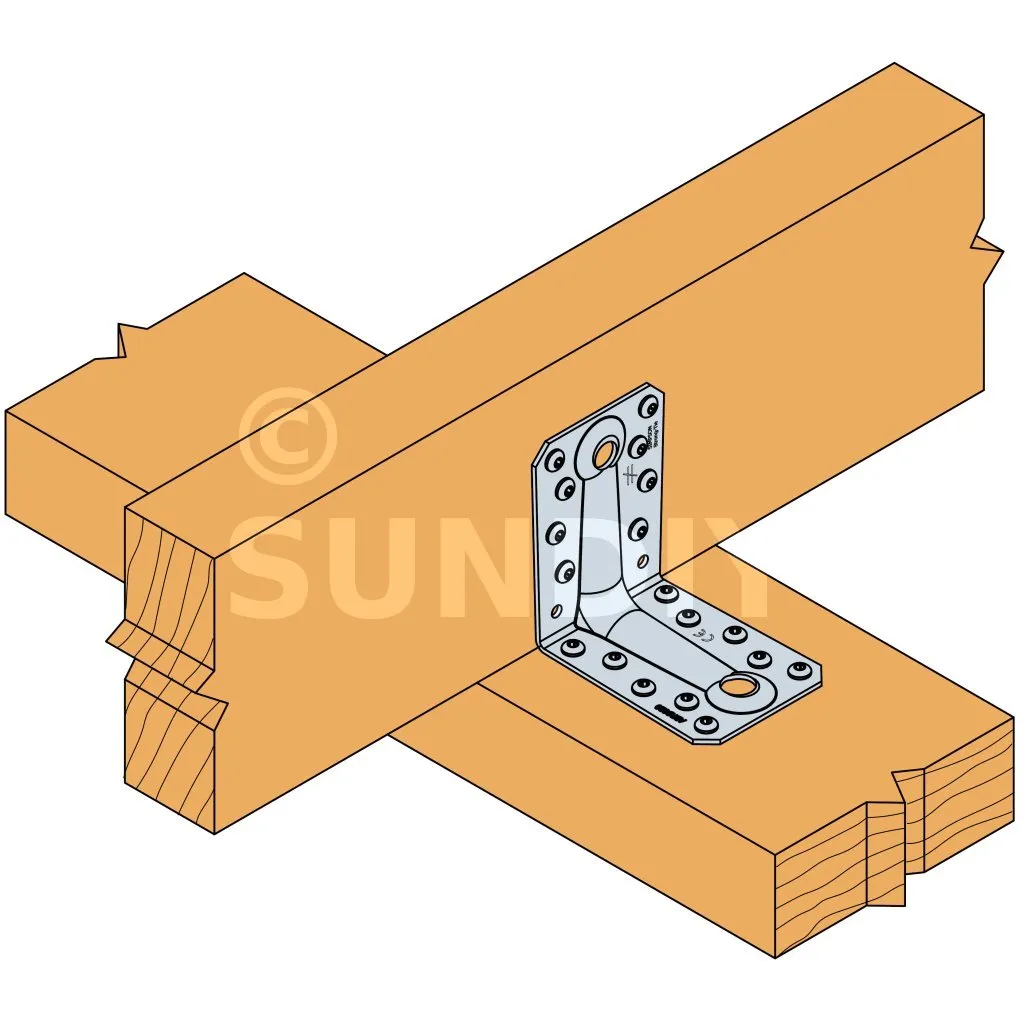

- Befestigung von Traversen, Schienen und Verkleidungsständern,
- Reparatur des Innenhofes, offenes Carport,

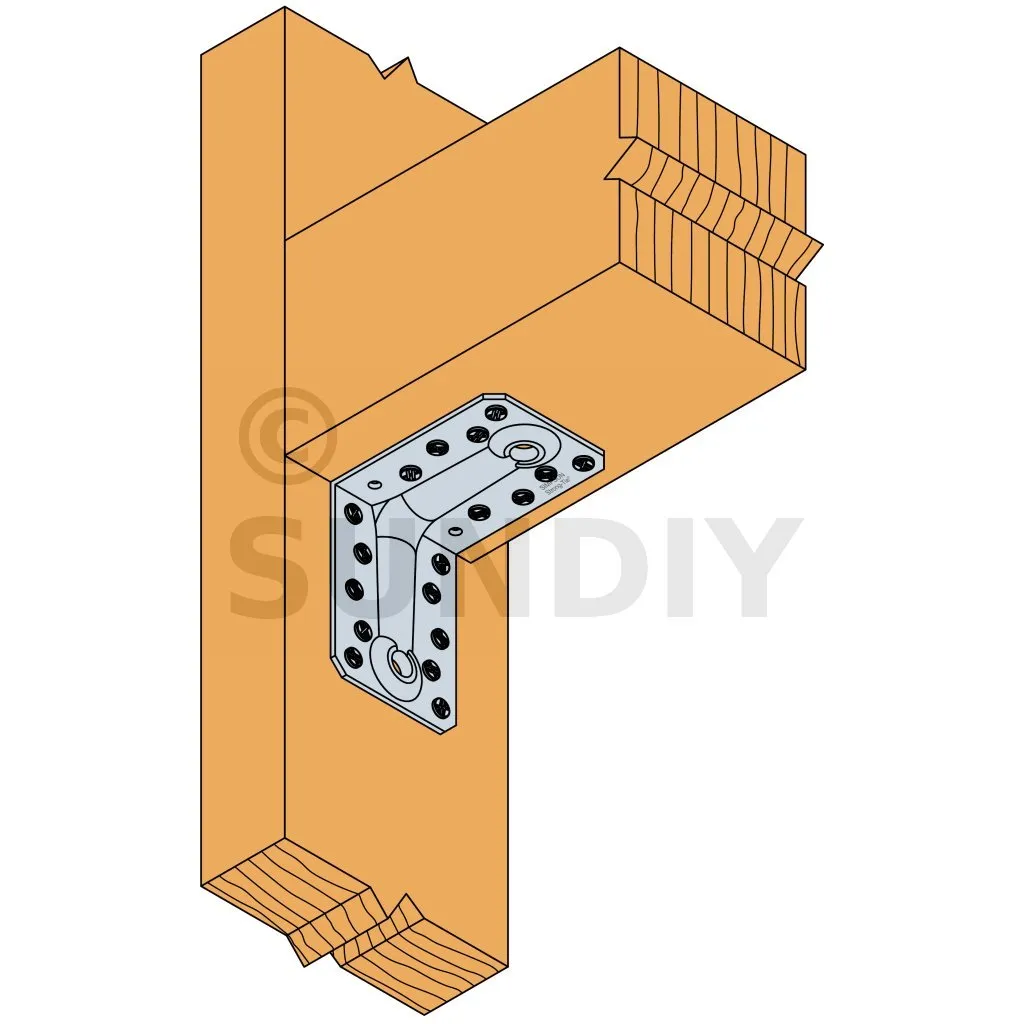

- Anker für Sparren, Konsolen, Kopfstücke usw.

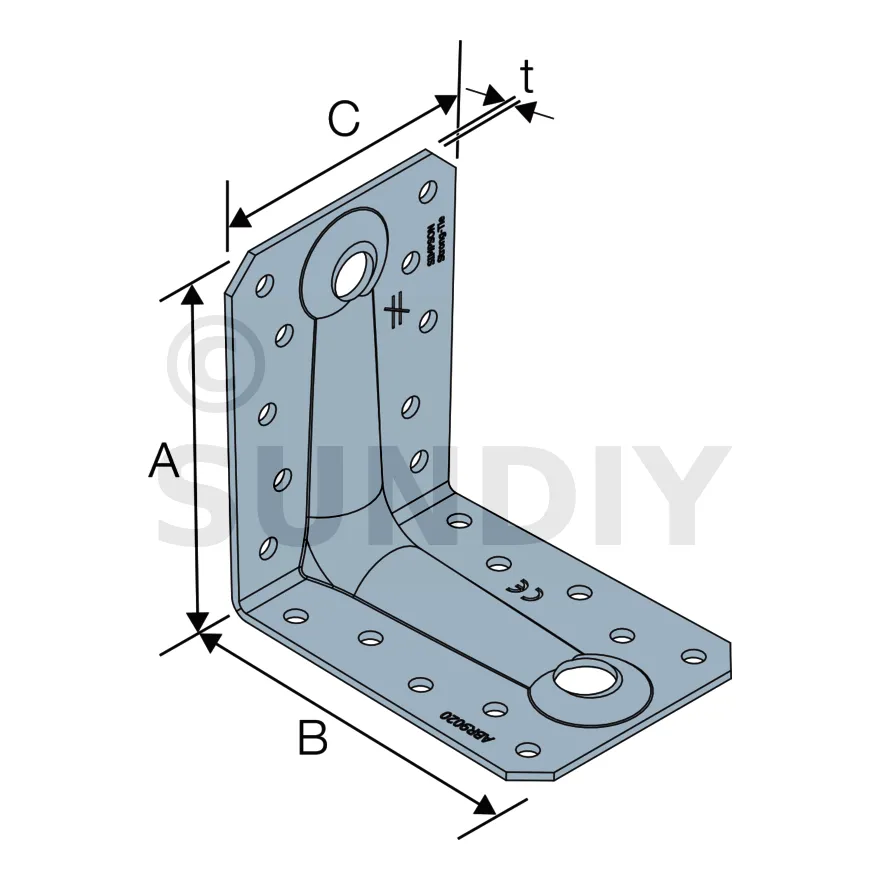

Abmessungen

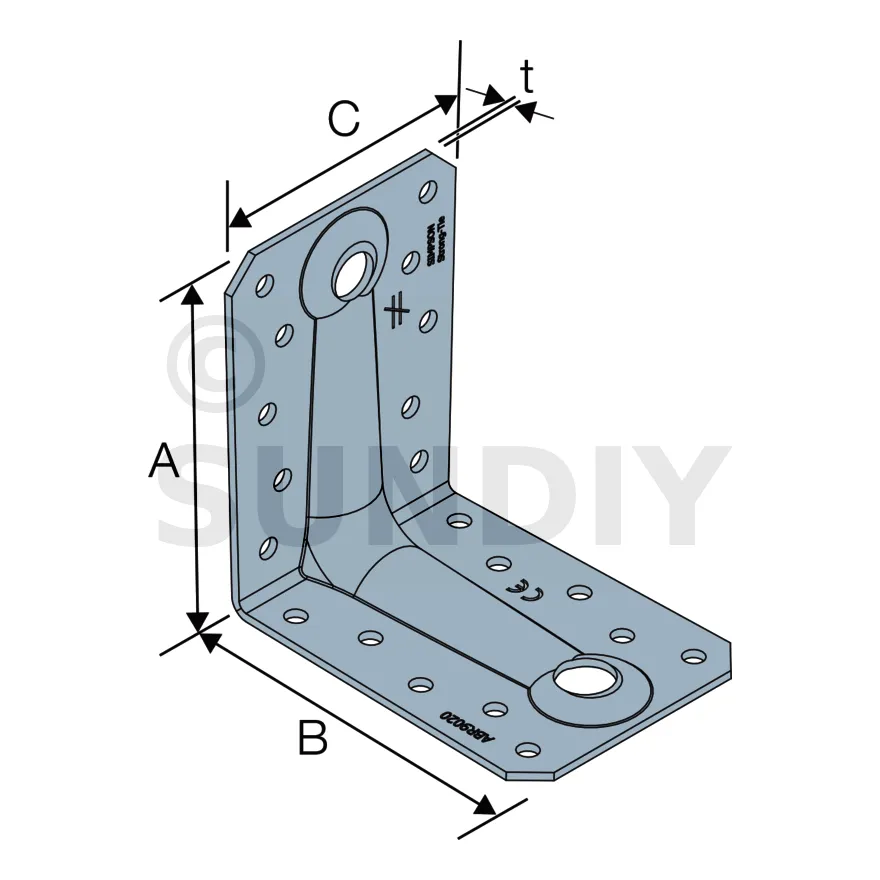

| Referenzen | Abmessungen [mm] | Bohrungen Flügel A | Bohrungen Flügel B | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø7 | Ø11 | Ø5 | Ø9 | Ø13 | |||
| ABR7015 | 70 | 70 | 55 | 1.5 | 8 | 1 | - | 8 | 1 | - | ||
| ABR9020 | 88 | 88 | 65 | 2 | 10 | - | 1 | 10 | - | 1 | ||
Kennwerte – Holz-Holz-Verbindung – Vollvernagelung – 2 Klammern
| Referenzen | Kennwerte - Holz-Holz-Verbindung - Vollvernagelung - 2 Klammern | |||||||||||||
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||||||

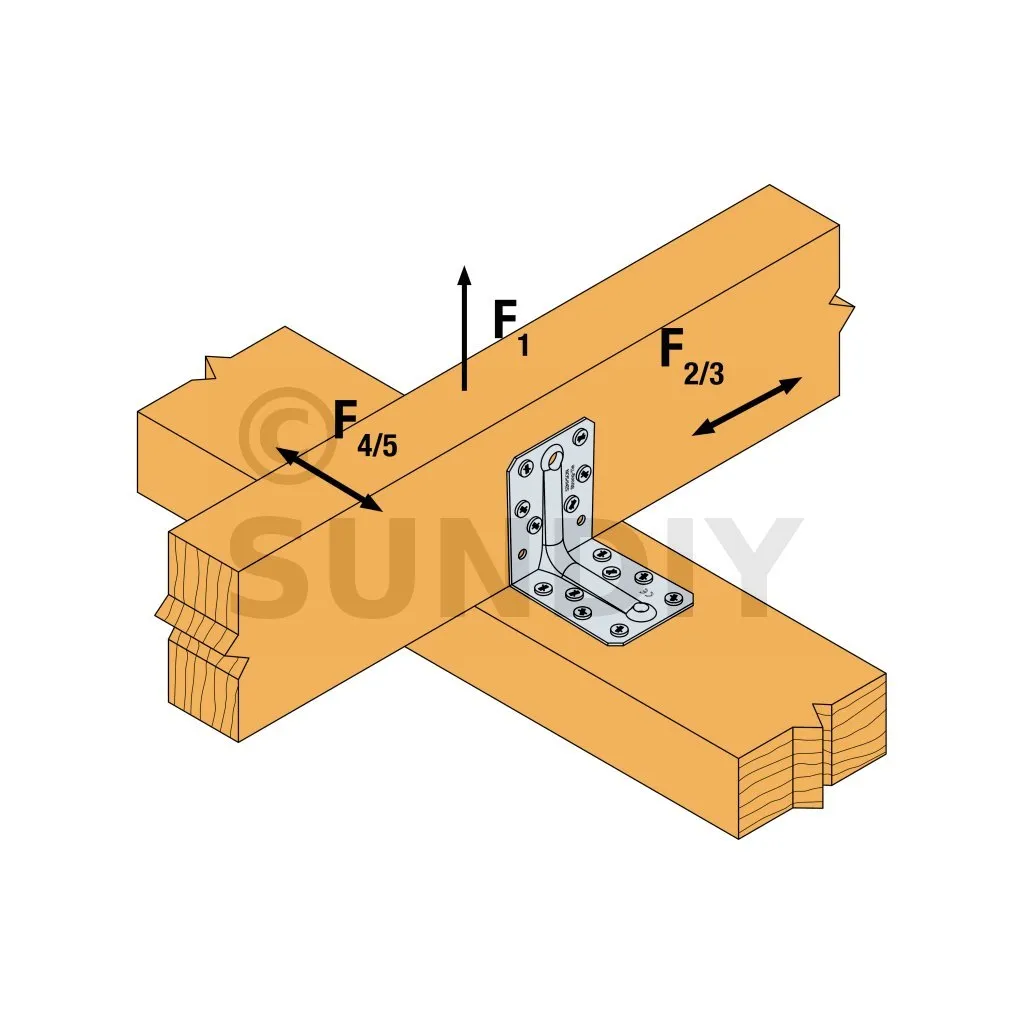

| Flügel A | Flügel B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||||
| Menge | Menge | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CNA4.0x35 | CNA4.0x40 | |
| ABR7015 | 6 | 8 | 5.2 | 6.1 | - | - | - | 6.6 | 7.3 | - | - | - | 4,2 / kmod^0,3 | 4,8 / kmod^0,3 |
| ABR9020 | 8 | 10 | 9.7 | 10.8 | 11.9 | 14.9 | 14.6 | 9.4 | 10.3 | 12.2 | 13 | 12.3 | 4,6 / kmod^0,7 | 4,9 / kmod^0,7 |
* b = 75 mm et e = 130 mm
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Sehen Sie sich unsere an ETE-06/0106 wenn der Balken frei rotieren kann.
Kennwerte - Holz-Holz-Verbindung - Teilvernagelung - 2 Klammern
| Referenzen | Kennwerte - Holz-Holz-Verbindung - 2 Konsolen - Teilvernagelung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||||
| Menge | Menge | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR9020 | 4 | 6 | 4.9 | 5.9 | 7.8 | 9.8 | 5.9 | 6.5 | 7.6 | 8.1 |
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Sehen Sie sich unsere an ETE-06/0106 wenn der Balken frei rotieren kann.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Holz:
- Beringte Spitzen CNA Ø4.0x35 CNA Ø4.0x40 CNAØ4.0x50 mm ou CNAØ4.0x60 mm
- Schrauben CSA Ø5.0x35 oder CSA Ø5.0x40 oder CSA Ø5.0x50
- Schrauben SSH010X40 oder SSH012x60
- Boulons 010 ou 012mm,
- Tirefonds 010 ou 012mm.
Auf Beton:
Konkrete Unterstützung:
- Mechanischer Anker: Bolzen FM 753 evo M10x78
- Chemischer Anker: Harz AT-HP + Gewindestange LMAS M10-120/25 oder LMAS M12.
Hohle Mauerwerksunterstützung:
- Chemischer Anker: Harz AT-HP oder POLY-GP + Gewindestange LMAS M12-150/35 +
Sieb SH M16-130.
Auf Stahl:
Einrichtung
1. Bringen Sie das zu befestigende Element näher an den Träger heran,
2. Zeigen Sie auf das Element. Dies kann auch mit geeigneten Schrauben verschraubt werden,
3. Wenn die Stütze aus Holz ist, wird die Halterung ebenfalls angespitzt oder angeschraubt,
4. Wenn die Stütze aus Beton besteht, befestigen Sie die Halterung unter Beachtung der Installationsempfehlungen für den gewählten Anker.
