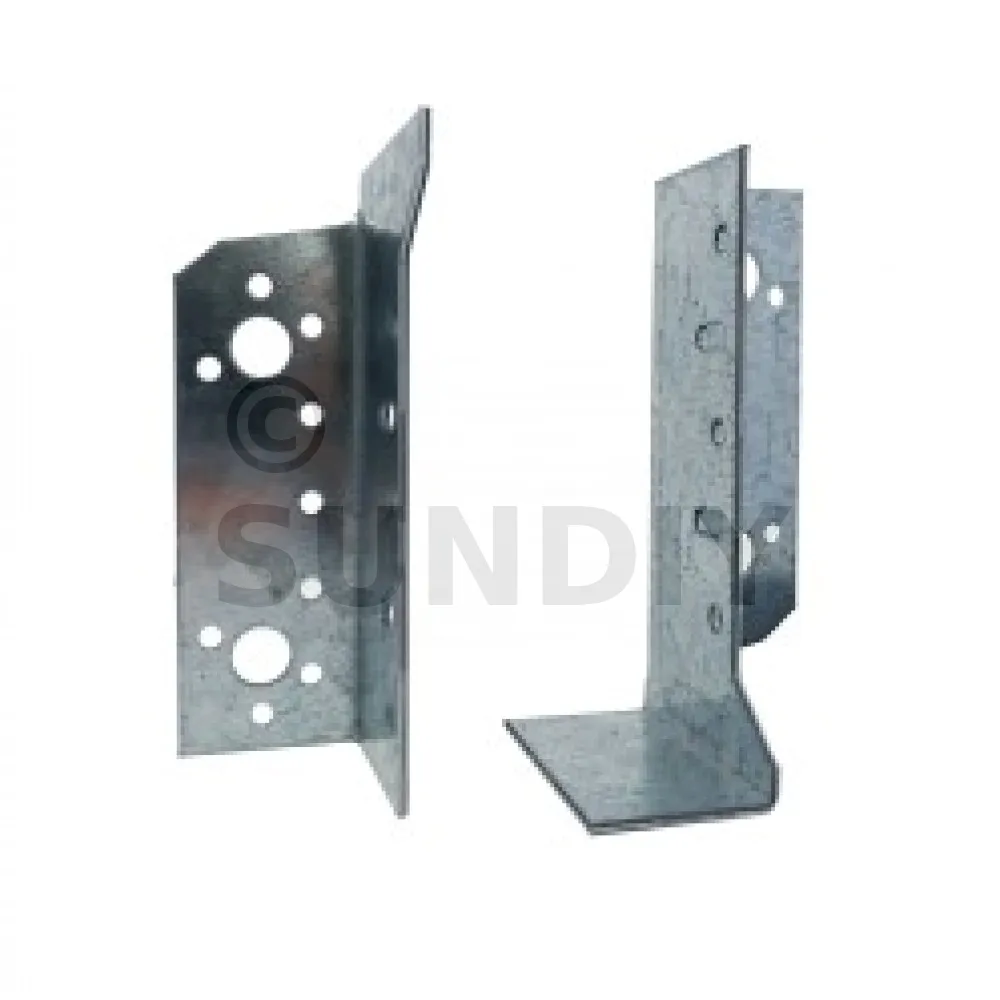

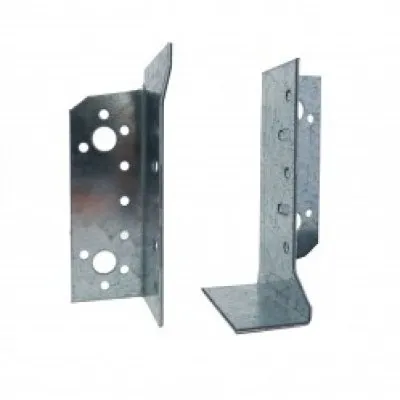

Verstellbare Verbinder - Réf. SJHR80

AUF LAGER
Sofortiger Versand verfügbar für 18 Einheiten verfügbar.
1€82
  ohne MWST  / Stück
(2.18 € inkl. MWST)

  • Referenz
    SJHR80
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    2mm
  • Verpackung
    Stück
  • Herstellung
    Französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß der Norm DIN EN 10346
  • Tiefe (C)
    60mm
  • Breite (D)
    41.6mm
  • Bohrungen auf dem Hauptträger
    Ø5 3
  • Bohrungen auf den Hauptträger
    Ø5 4 - Ø11 1
  • Min. Breite des Trägers [mm]
    35
  • Max. Breite des Trägers [mm]
    90
  • Max. Trägerhöhe
    150 - Max+ : 220
  • Min. Tragbalkenhöhe [mm]
    97
  • Hauteur poutre max+
    220mm **

Eigenschaften

Leistungserklärungen (DOP) : FR-DoP-e06-0270
Technische Zulassung (ATE) : eta-06-0270

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäß der Norm DIN EN 10346,
  • Dicke : 2 mm.

Vorteile

  • Hohe Flexibilität bei der Umsetzung,

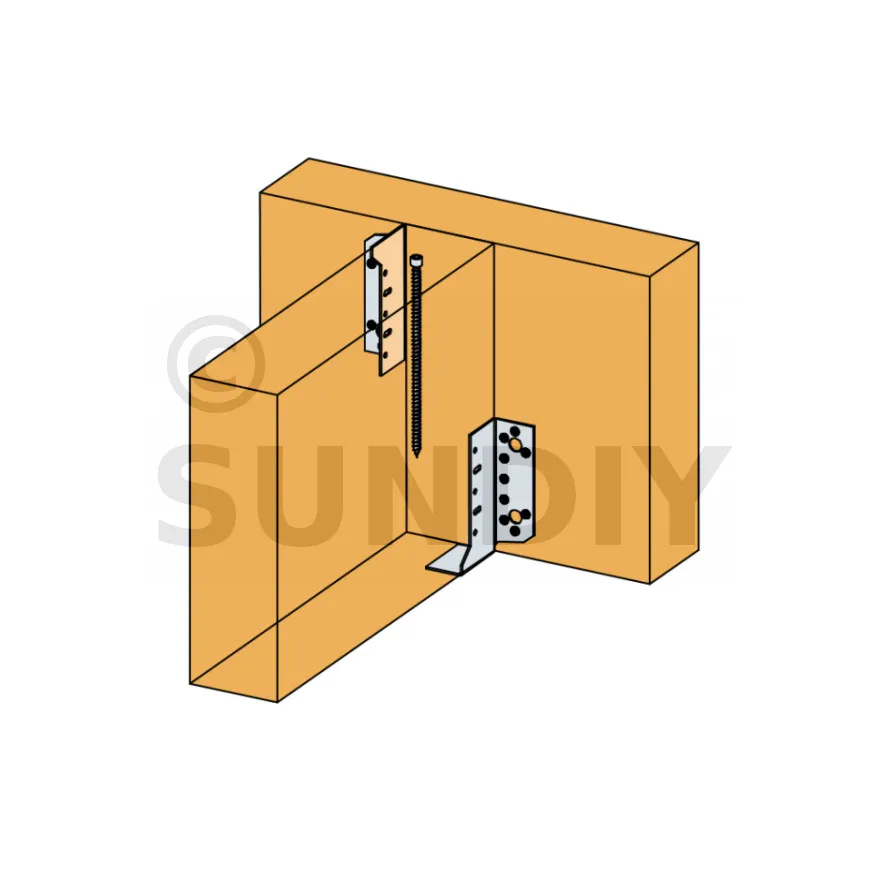

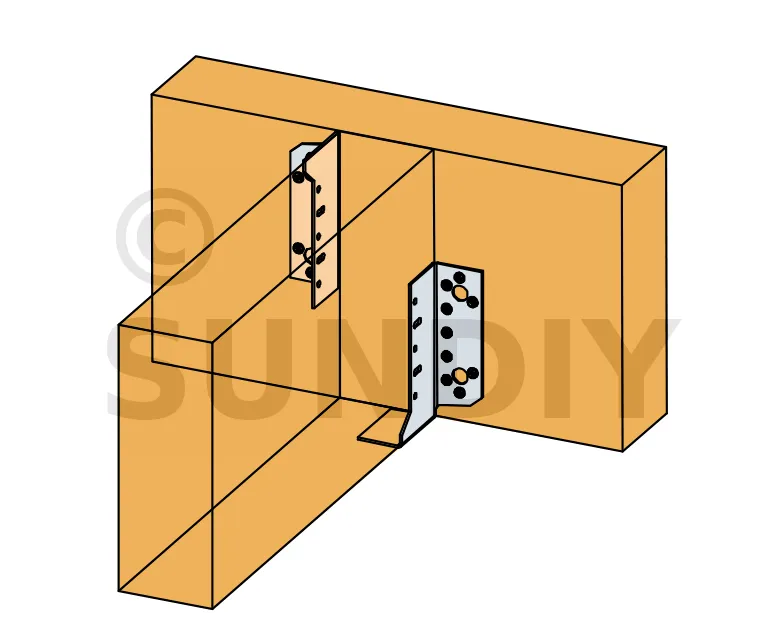

  • Vielseitigkeit : Mögliche Paarzusammenstellung mit zwei Innenliegenden Schenkeln, zwei Außenliegenden Schenkeln oder einer Kombination aus beiden,
  • Festigkeit : Es können zwei Balkenschuhpaare verwendet werden, um die Lastaufnahme zu erhöhen,
  • Platzersparnis in Ihrem Lager.

Anwendung

Träger

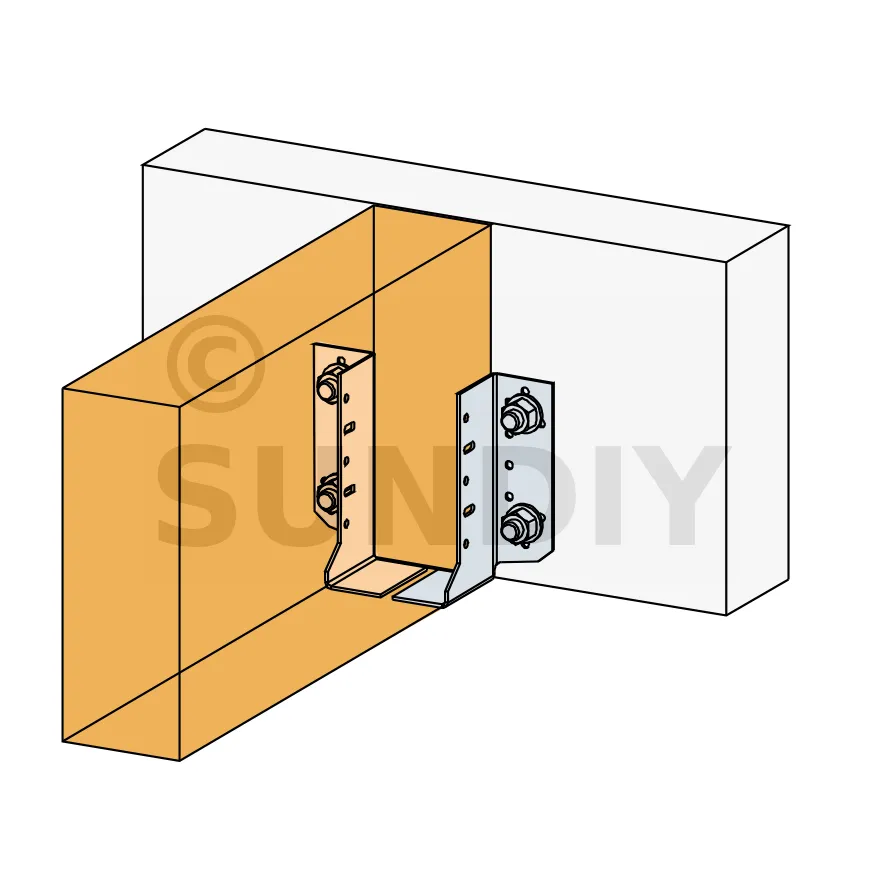

Hauptträger : Massivholz, Verbundholz, Leimholz, Stahl, Beton,
Nebenträger : Massivholz, Verbundholz, Brettschichtholz.

Anwendungsbereiche

  • Balken, Pfetten, Dachstühle,
  • Verstärkung bestehender Verbindungen, ...

Technische Daten

Abmessungen


ReferenzenTrägerabmessungen [mm]Abmessungen [mm]Bohrungen auf HauptträgerBohrungen auf Nebenträgers
Breite* Höhe
Min. Max. Min. Max+ Max. A B C D t Ø5 Ø11 Ø13 Ø5
SJHR80 35 90 97 150 220 - 80 60 41.6 2 4 1 - 3
SJHR80-F 35 90 97 150 220 35.8 80 60 41.6 2 4 1 - 3
SJHR130 35 140 147 225 300 - 130 60 41.6 2 9 - 2 5
SJHR130-F 35 140 147 225 300 35.8 130 60 41.6 2 9 - 2 5
SJHL80 35 90 97 150 220 - 80 60 41.6 2 4 1 - 3
SJHL80-F 35 90 97 150 220 35.8 80 60 41.6 2 4 1 - 3
SJHL130 35 140 147 225 300 - 130 60 41.6 2 9 - 2 5
SJHL130-F 35 140 147 225 300 35.8 130 60 41.6 2 9 - 2 5

Die Balkenschuhe SJH müssen paarweise verwendet werden, egal ob mit dem Modell "-F" oder ohne untere Stütze. * Wenn Befestigungen CNA4.0x50 oder CSA5.0x50 verwendet werden, muss die Mindestbreite des Balkens 50 mm betragen. ** Bei der Verbindung von Balken, die höher als die vorherige Spalte sind, wird empfohlen, die Querzugkraft, die mit der Hälfte der Querkraft verbunden ist, auf Höhe der letzten Spitze zu überprüfen. Dieser Nachweis kann vermieden werden, wenn der Balken mit einer Vollgewindeschraube vom Typ ESCRFTZ verstärkt wird (empfohlen: Schraube Ø8,0x140 für einen Balkenschuh SJH80, Schraube Ø8.0x220 für einen Balkenschuh SJH130).

Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Balken auf Tragbalken - Vollausnagelung


ReferenzenCharakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Holz auf Holz - Vollausnagelung
Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Holz C24 [kN]
Hauptträger Nebenträger R1,k R2,k R3,k*** R4,k
Anzahl Anzahl CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
SJH80 8 6 5.4 7.8 5.4 7.8 1.6 1.6 2.4 3.9
SJH130 18 10 15.9 22.7 15.9 22.7 2.9 2.9 6.1 9.8

Der veröffentlichte Widerstand gilt für ein Paar Halbbalkenschuhe SJH, unabhängig davon, ob sie diagonal gegenüberliegend oder symmetrisch sind, mit oder ohne untere Stütze. Für zwei Paare von Halbbalkenschuhen kann die Festigkeit mit dem Faktor 2 multipliziert werden. *** Gilt nur, wenn die Halbbalkenschuhe diagonal aufgestellt sind.

Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Holz auf Beton


ReferenzenCharakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Holz auf Holz
Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH Charakteristische Merkmale für ein Paar Halbbalkenschuhe SJH - Holz C24 [kN]
Auf Pfosten Auf Beton R1,k R2,k R4,k
Anzahl Typ Anzahl Typ CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
SJH80 2 Ø10* 6 CNA** 9.9 13.2 9.9 13.2 5 5
SJH130 4 Ø12* 10 CNA** 16.6 22.2 16.6 22.2 8.4 10

Die veröffentlichte Festigkeit gilt für ein Paar Halbschuhe SJH. Die Halbschuhe müssen symmetrisch auf einem starren Untergrund angebracht werden. * Siehe das Simpson Strong-Tie-Anker-Sortiment, um das richtige Produkt zu finden. Typische Ankerlösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle angegebenen Werte gelten für eine Installation in voller Höhe der Bodenplatte. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar). ** Siehe die Spalten für die Lastaufnahme, um zu sehen, welche Befestigungen in der Tragekonstruktion verwendet werden können. Die Werte hängen von der Art der verwendeten Befestigung ab.

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
