Große Balkenschuhe, Breite (A) : 201 bis 270mm - Höhe (B) : 225 bis 259.5mm - Réf. GSEXL720/4X

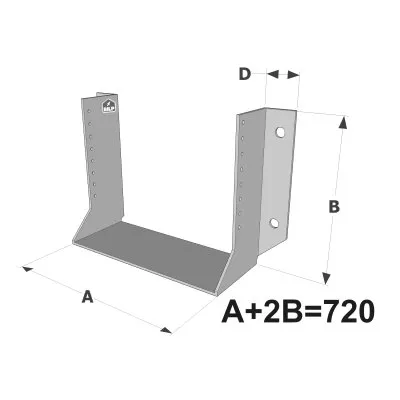

Die Höhe B ist eine Funktion der Breite A.
-
ReferenzGSEXL720/4X
-
Tiefe (C)110mm
-
MarkeSIMPSON Strong-Tie
-
HerstellungFranzösisch
-
MaterialS250GD + Z275 gemäß DIN EN 10346
-

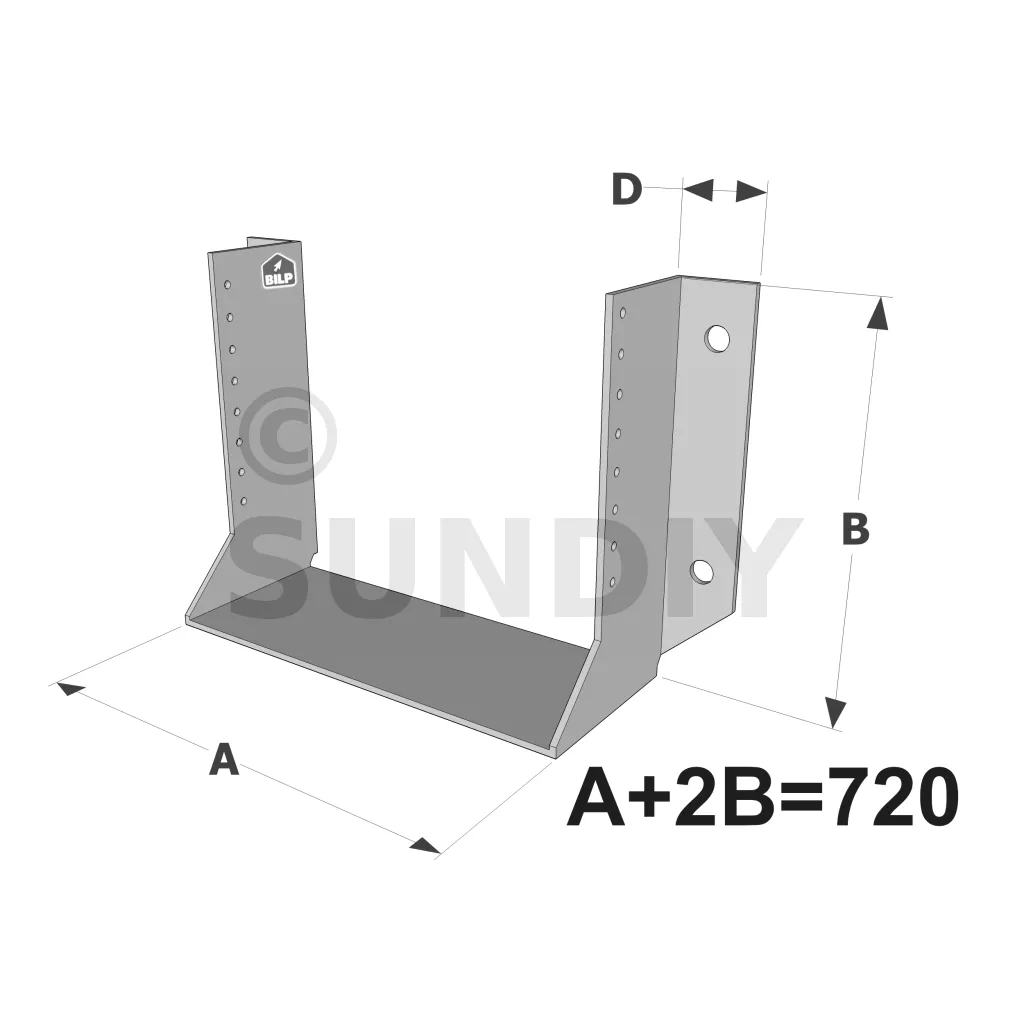

Höhe (B)(720-Breite (A))/2
-
Dicke4mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]16
-
Bohrungen im Hauptträger Ø14 [mm]4
Balkenschuhe mit außeliegenden Schenkeln, GSEXL-Sortiment GROßE BREITE
Im Gegensatz zum GSE werden die GSEXL-große Breite Balkenschuhe mit außenliegenden Schenkeln für Breiten von 201 mm bis 270 mm verwendet.
Eigenschaften :
Leistungserklärungen : DE-DoP-e06/0270
Technische Zulassung : ETA-06/0270
Werkstoff :
- S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 4 mm.
Vorteile :
- Feuerbeständigkeit von 30 Minuten gemäß Eurocode 5.
Anwendungen
Träger :
- Hauptträger : Beton, Stahl oder Hohlmauerwerk.
- Nebenträger : Massivholz, Verbundholz, Leimholz, dreieckiger Binder, Profile.
Anwendungsbereich :
- Balken, Pfetten,
- Glatte Balken und Verkleidungspfosten,
- Sparrenanschläge,
- Verstärkung der bestehenden Fugen.

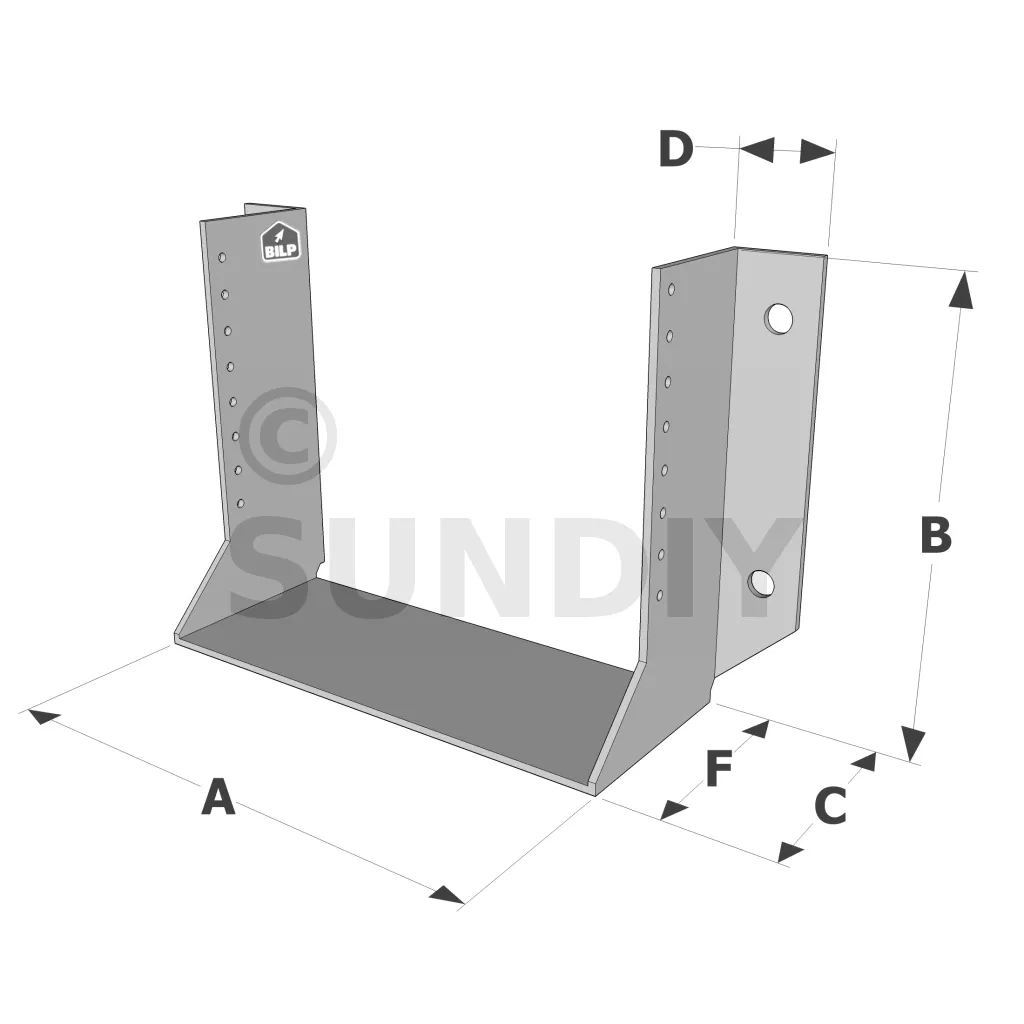

Abmessungen
| Artikel | Abmessungen [mm] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Bohrungen in der Hauptträger | Nebenträger in der Nebenträger | |||
| Min. | Max. | Ø14 [mm] | Ø5 [mm] | ||||||
| GSEXL720/4X | 201 | 270 | (720-A)/2 | 110 | 41.5 | 4 | 4 | 16 | |
| GSEXL1020/4X | 201 | 270 | (1020-A)/2 | 110 | 41.5 | 4 | 6 | 30 | |
Umsetzung
Befestigungen
Auf Hauptträger :
- Kammnägel CNA Ø4,0 x 50 mm.
- Schrauben CSA Ø5.0 x 40 mm.
Auf Hauptträger :
Stahlträger :
- Schraubenbolzen Ø12 mm.
Betonträger :
- Mechanische Verankerung Ø12 mm Typ BOAX-II M12-103/5.
- Chemische Verankerung : Gewindestange Ø12 mm : LMAS M12-150/35 mit Verbundmörtel AT-HP.
Installation
Auf Beton :
1. Markieren Sie die Position des Tragbalken auf dem Hauptträger,
2. Legen Sie den Balkenschuh vor und bringen Sie die Schenkel auf jeder Seite an,
3. Den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer Teil- oder Vollausnagelung.
An Beton :
1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Balken anbringen,
2. Methode 2 : Markieren Sie die Position des Balkens auf dem Träger, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Bohrlöcher,
3. Bohren Sie die Träger mit einem geeigneten Bohrer,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an dem Träger,
5. Legen Sie den Nebenträger in den Balkenschuh, bevor Sie ihn befestigen.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
