FM-753 3DG-Ankerbolzen – Ergänzung für Außenpfostenbasen und ZPro-Anschlüsse

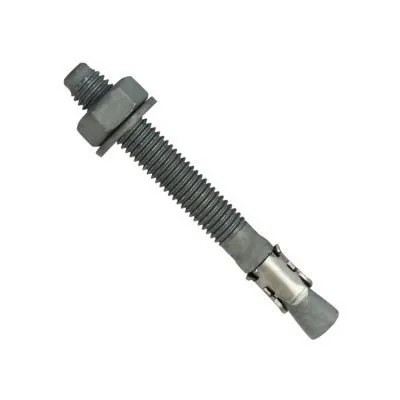

Der Ankerbolzen FM-753 3DG ist ein Dehnungsbefestigungssystem für schwere Lasten auf ungerissenem Beton, das dank seiner 3DG-Beschichtung, die mit feuerverzinkten oder ZPRO-Teilen kompatibel ist, im Innen- und Außenbereich einsetzbar ist.

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto

Merkmale

Gegenstand

  • Gehärteter Stahl,
  • Spezielle korrosionsbeständige 3DG-Mattbeschichtung,
  • Spreizring aus Edelstahl A4 für maximale Haftung an den Lochwänden.

Vorteile

  • Einsparungen bei der Installationszeit
  • Montage durch das zu befestigende Element, Bohr-Ø = Dübel-Ø
  • Sofortige Erweiterung,
  • Vormontierte Mutter und Unterlegscheibe
  • Erhöhte Dicke der 3 Expansionssegmente
  • Sechs Edelstahlzähne für bessere Haftung an den Lochwänden,

Anwendung

Einsatzbereiche

  • Strukturelle Befestigungen,
  • Fassaden,
  • Leitplanke,
  • ITE-Verkleidungshalterungen, Strukturschuhe,
  • Statische oder quasistatische Belastungen.
  • ZPRO-Steckersortiment

Unterstützt

  • Ungerissener Beton,

Technische Daten

Abmessungen
Referenzen Produktreferenz Abmessungen [ØxL] [mm] Dicke. max [tfix,max] PCE zum Fixieren mit Prof. Standardanker [hef,STD] [mm] Ep. max [tfix,max] PCE zum Fixieren mit Prof. reduzierte Verankerung [hef,RED] [mm] maximaler Bohr-Ø Stück zur Befestigung [df] [mm] Bohr-Ø [do] x Tiefe [h1] im Träger [mm] Ep. Mindestauflage [hmin] [mm] Standard-Verankerungstiefe [hef,STD] [mm] Anzugsdrehmoment [Tinst] [Nm] Menge pro Karton} }
75320C0806500 FM-753 3DG M8x65 7 (15) 9 8x60 100 40 15 100
75320C1007500 M10x75 5 (20) 12 10x70 100 50 25 50
75320C1211000 M12x110 20 (35) 14 12x85 120 60 50 50

Berechnungswerte – Isolierter Anker – Kein Randabstand

Referenzen Abmessungen [ØxL] [mm] Produktreferenz Berechnungswerte – isolierter Anker – keine Randabstände
Berechnungswerte - Ungerissener Beton
Spannung - NRd Scherkraft - VRd (1-2) Biegemoment MRd [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
75320C0806500 M8x65 FM-753 3DG 8 - - - 5.4 - - - -
75320C1007500 M10x75 FM-753 3DG 8 - - - 9.3 - - - -
75320C1211000 M12x110 FM-753 3DG 15.2 - - - 13.4 - - - -

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3 N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). Beton, der durch äußere Lasten, einschließlich Ankerlasten, entsteht).

Empfohlene Kapazitäten - Einfache Verankerung - Kein Abstand zum Rand

Referenzen Produktreferenz Abmessungen [ØxL] [mm] Empfohlene Belastungen – ungerissener Beton
Spannung - NRd Scherkraft - VRd Biegemoment MRd [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
75320C0806500 FM-753 3DG M8x65 5.7 6.1 6.5 6.8 4.4 4.4 4.4 4.4 11.4
75320C1007500 FM-753 3DG M10x75 5.7 6.3 6.8 7.4 6.6 6.6 6.6 6.6 23.3
75320C1211000 FM-753 3DG M12x110 11.2 12.3 13.4 14.6 9.6 9.6 9.6 9.6 34.3

1. Bei Wechselwirkung von Zug- und Querlasten (Hebelarm) sowie bei Ankergruppen und/oder Kanteneinfluss eine Berechnung nach ETAG 001, Anhang C, Bemessungsmethode A (August 2010) oder CEN/TS 1992-4-4 muss unter Berücksichtigung aller Europäischen Technischen Bewertungen ETA-13/0367 durchgeführt werden.
2. Die Belastungsdaten berücksichtigen die in der Europäischen Technischen Bewertung ETA-13/0367 angegebenen Teilsicherheitsbeiwerte der Widerstände und einen Teilsicherheitsbeiwert der Belastung. Die angegebenen Werte gehen von unbewehrtem oder normalbewehrtem Beton mit Bewehrungsstababstand s ≥ 15 cm bzw. s ≥ 10 cm mit Bewehrungsstabdurchmesser ds ≤ 10 mm aus.

Durchführung

Mittelpunkte und Randabstände

ReferenzenMittelpunkte und Randabstände
Produktreferenz Abmessungen
[ØxL] [mm]		 Mindestrandabstand
[cmin] [mm]		 Dist. minimaler Achsabstand
[smin] [mm]		 Dist. Charakteristische Achsabstände
[scr,N] [mm]		 Abstand zur charakteristischen Kante
[ccr,N] [mm]
75320C0806500 FM-753 3DG M8x65 55 55 120 60
75320C1007500 FM-753 3DG M10x75 55 55 150 75
75320C1211000 FM-753 3DG M12x110 90 90 180 90

Montagedaten

ReferenzenBaugruppendaten
Produktreferenz Abmessungen [ØxL] [mm] Bohr-Ø [d0] [mm] Prof. min. Bohrtiefe [h1] [mm] Ø Bohrung im zu befestigenden Teil (durchgehend) [df] [mm] Schlüsselweite auf Fläche [SW] [SW] [mm] Anziehdrehmoment [Tinst] [Nm] Prof. Verankerung [hef] [mm] Ep. Mindestauflage [hmin] [mm]
75320C0806500 FM-753 3DG M8x65 8 60 9 13 15 40 100
75320C1007500 FM-753 3DG M10x75 10 70 12 17 25 50 100
75320C1211000 FM-753 3DG M12x110 12 85 14 19 50 60 120
