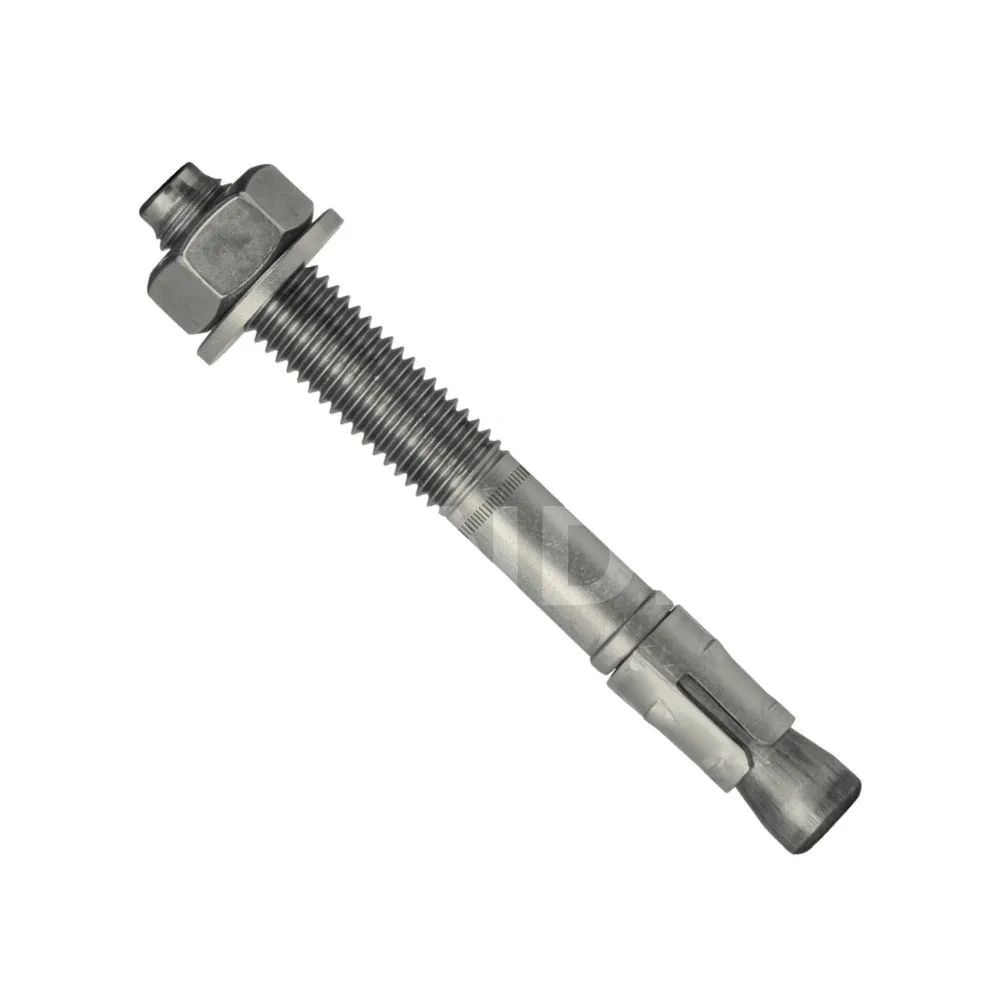

Ankerdübel Edelstahl A4 (FM-753 A4)

Der Ankerbolzen FM-753 A4 mit den Durchmessern M8 bis M16 ist eine effektive Lösung für die Befestigung von Elementen an ungerissenem Beton oder Steinstützen im Außenbereich.

Merkmale

Gegenstand

  • Edelstahl A4.

Vorteile

Zeitersparnis:

  • Sofortige Erweiterung,
  • Montage durch das zu befestigende Element, Bohr-Ø = Dübel-Ø,
  • Vormontierte Mutter und Unterlegscheibe,
  • Große Auswahl.

Leistung:

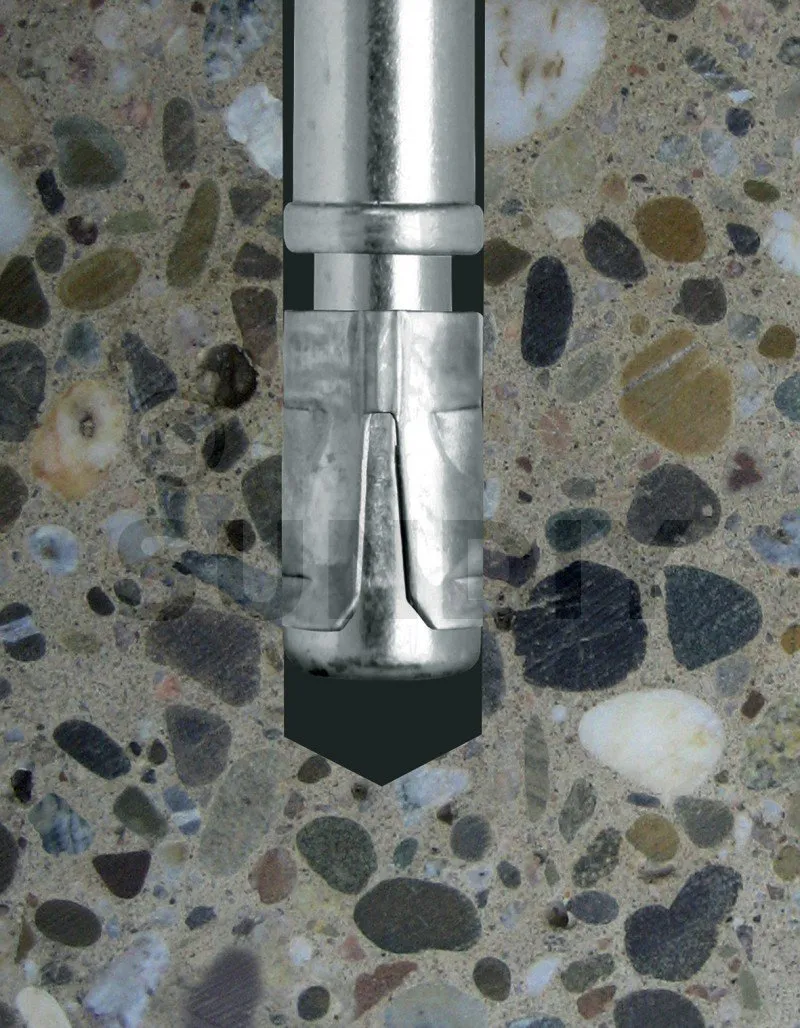

  • Sechs Zähne und rutschfeste Kanten für bessere Haftung an den Lochwänden,
  • Große Dicke der drei erweiterbaren Segmente.

Anwendung

Einsatzbereiche

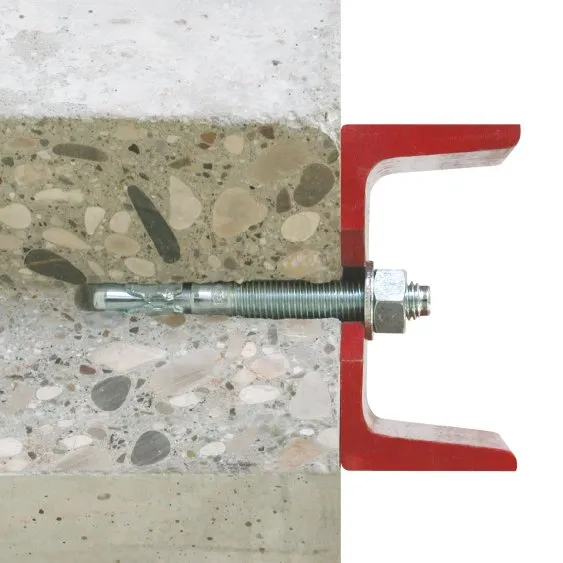

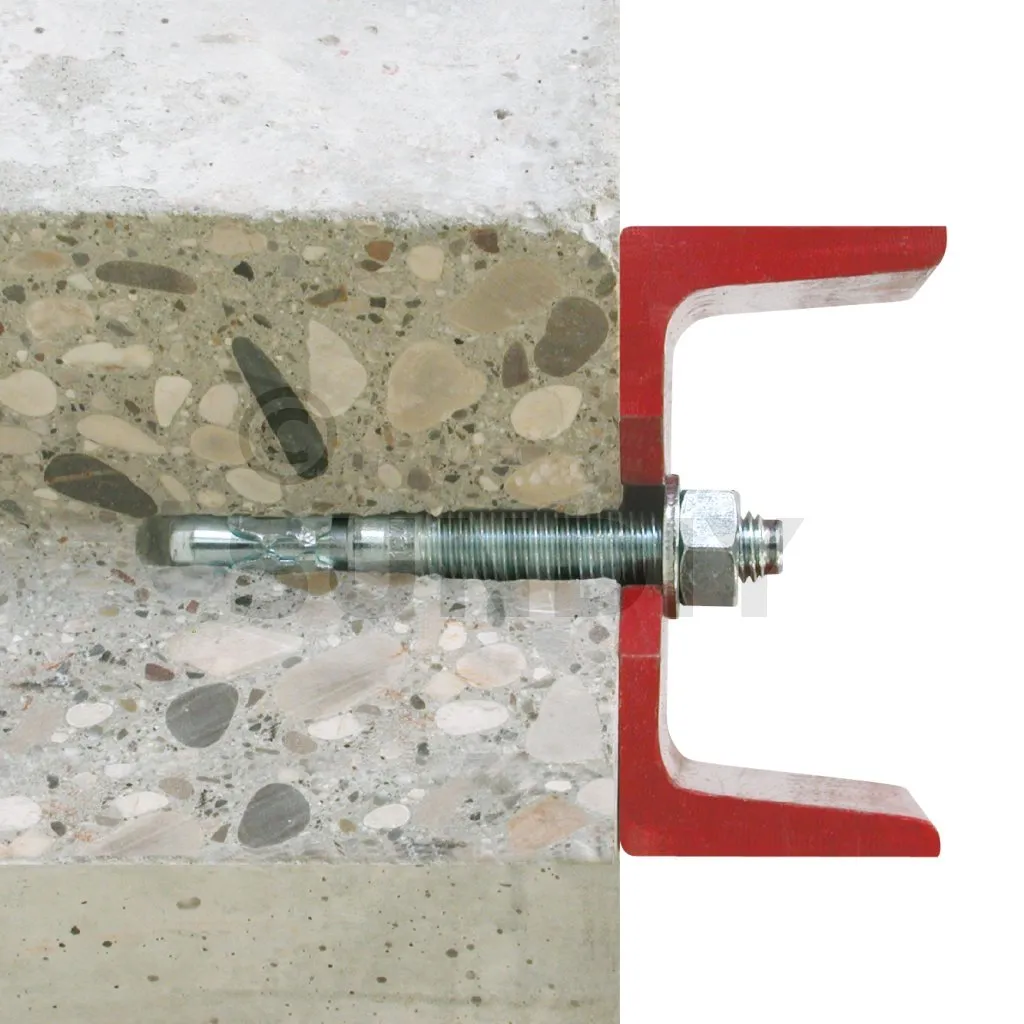

  • Strukturelle Befestigungen,
  • Fassaden,
  • Leitplanke,

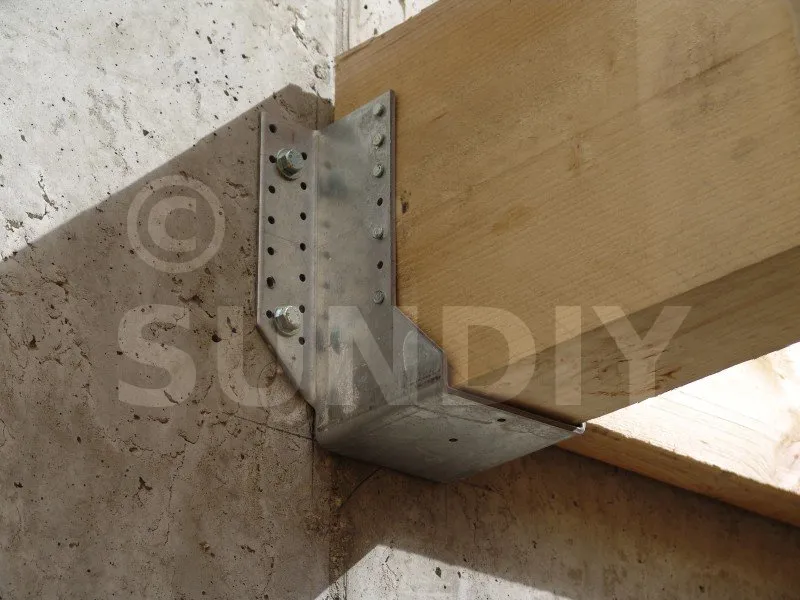

  • Rahmenschuhe.

Unterstützt

  • Ungerissener Beton,
  • Naturstein.

Technische Daten

Abmessungen
ReferenzenProduktreferenzAbmessungen [ØxL] [mm]Dicke. max [tfix,max] PCE zum Fixieren mit Prof. Standardanker [hef,STD] [mm]Ep. max [tfix,max] PCE zum Fixieren mit Prof. reduzierte Verankerung [hef,RED] [mm]maximaler Bohr-Ø Stück zur Befestigung [df] [mm]Bohr-Ø [do] x Tiefe [h1] im Träger [mm] Mindestankertiefe [hef] [mm]
7532000806500 FM-753 A4 M8x65 7 15 9 8x60 40
7532000807500 FM-753 A4 M8x75 15 25 9 8x60 40
7532000809000 FM-753 A4 M8x90 30 40 9 8x60 40
7532001007500 FM-753 A4 M10x75 5 20 12 10x70 50
7532001009000 FM-753 A4 M10x90 20 35 12 10x70 50
7532001012000 FM-753 A4 M10x120 50 65 12 10x70 50
7532001210000 FM-753 A4 M12x100 10 25 14 12x85 60
7532001211000 FM-753 A4 M12x110 20 35 14 12x85 60
7532001213500 FM-753 A4 M12x135 45 60 14 12x85 60
7532001617500 FM-753 A4 M16x175 60 80 18 16x115 85

Berechnungswerte

Referenzen Produktreferenz Abmessungen [ØxL] [mm] Berechnungswerte - nur Verankerung - ohne Randabstände
Berechnungswerte - Ungerissener Beton (3)
Spannung - NRd (1) Scherkraft - VRd (1-2) Biegemoment
MRd [ Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
7532000806500 FM-753 A4 M8x65 5 5.85 6.6 7.1 8.3 - - - 18.04
7532000807500 FM-753 A4 M8x75 5 5.85 6.6 7.1 8.3 - - - 18.04
7532000809000 FM-753 A4 M8x90 5 5.85 6.6 7.1 8.3 - - - 18.04
7532001007500 FM-753 A4 M10x75 8 9.76 11.28 12.4 11.6 - - - 36.84
7532001009000 FM-753 A4 M10x90 8 9.76 11.28 12.4 11.6 - - - 36.84
7532001012000 FM-753 A4 M10x120 8 9.76 11.28 12.4 11.6 - - - 36.84
7532001210000 FM-753 A4 M12x100 15.2 18.544 21.432 23.56 20.6 20.6 20.6 20.6 63.9
7532001211000 FM-753 A4 M12x110 15.2 18.544 21.432 23.56 20.6 20.6 20.6 20.6 63.9
7532001213500 FM-753 A4 M12x135 15.2 18.544 21.432 23.56 20.6 20.6 20.6 20.6 63.9
7532001617500 FM-753 A4 M16x175 23.3 28.426 32.853 36.115 38.4 38.4 38.4 20.6 162.4

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

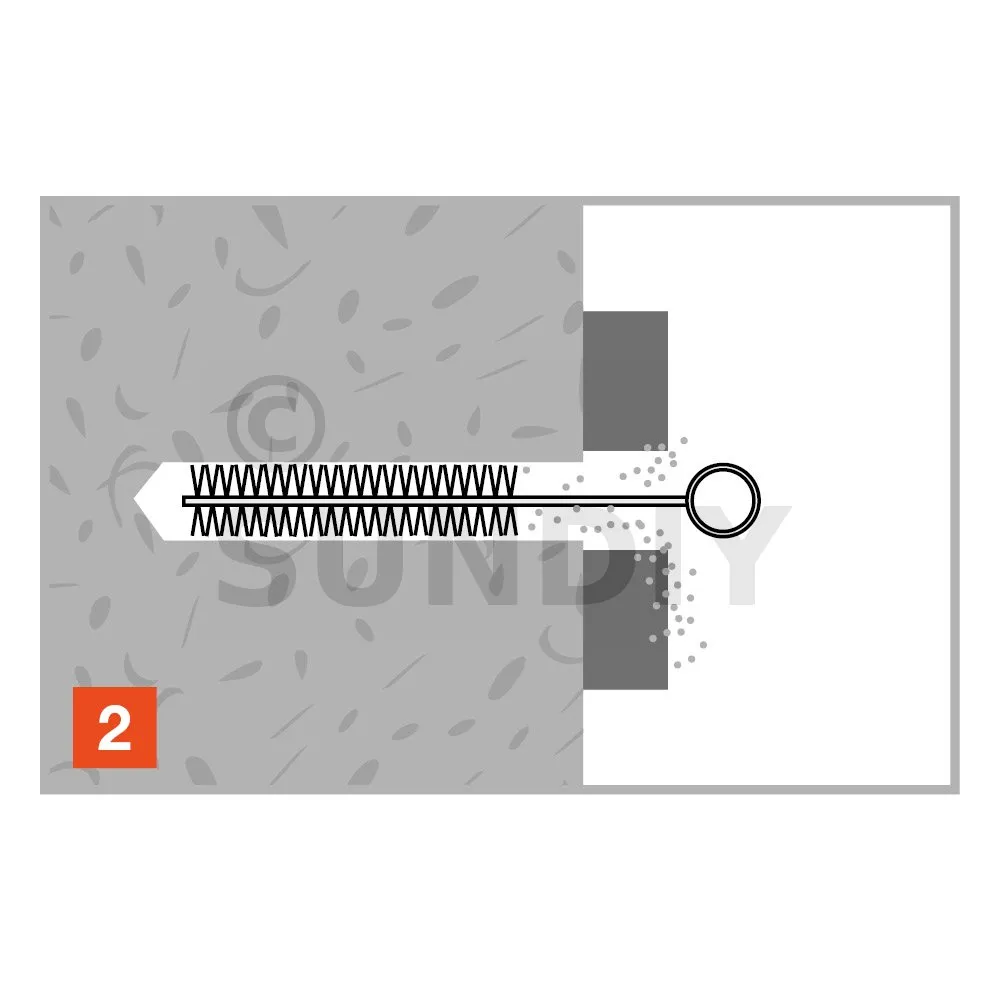

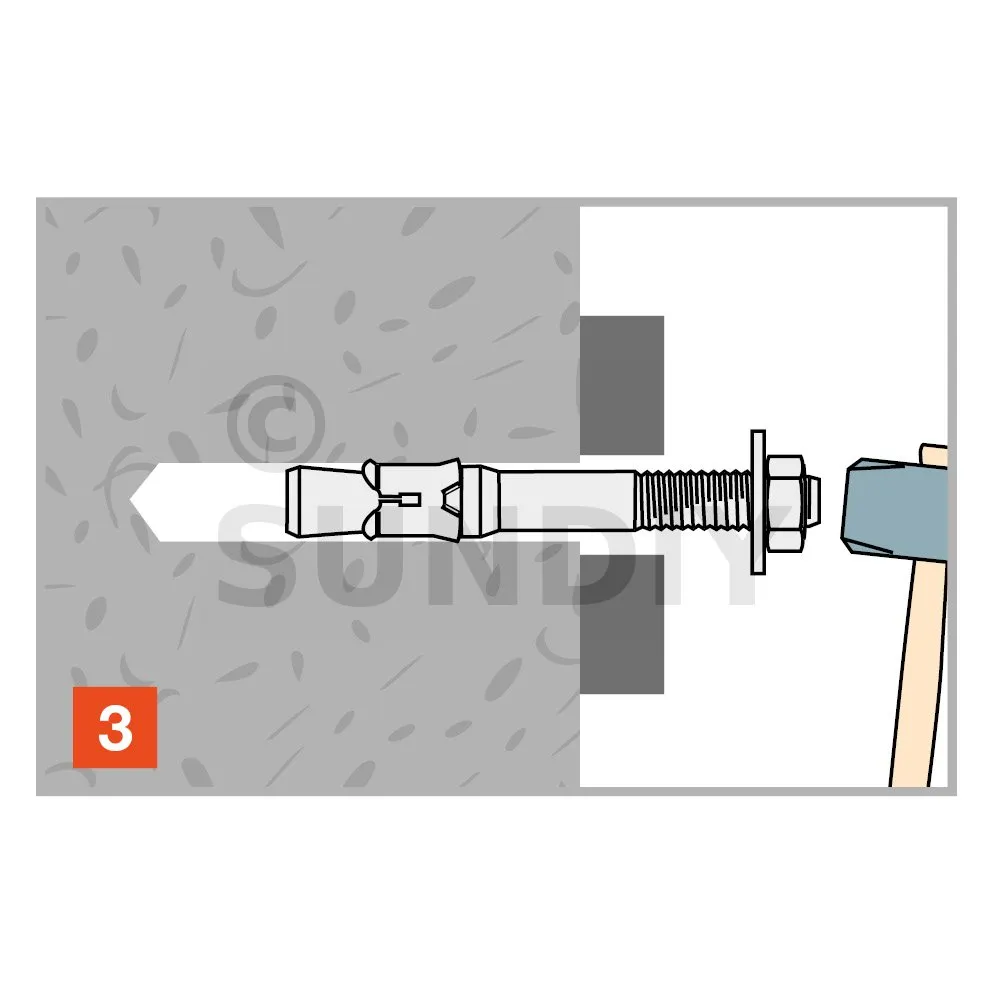

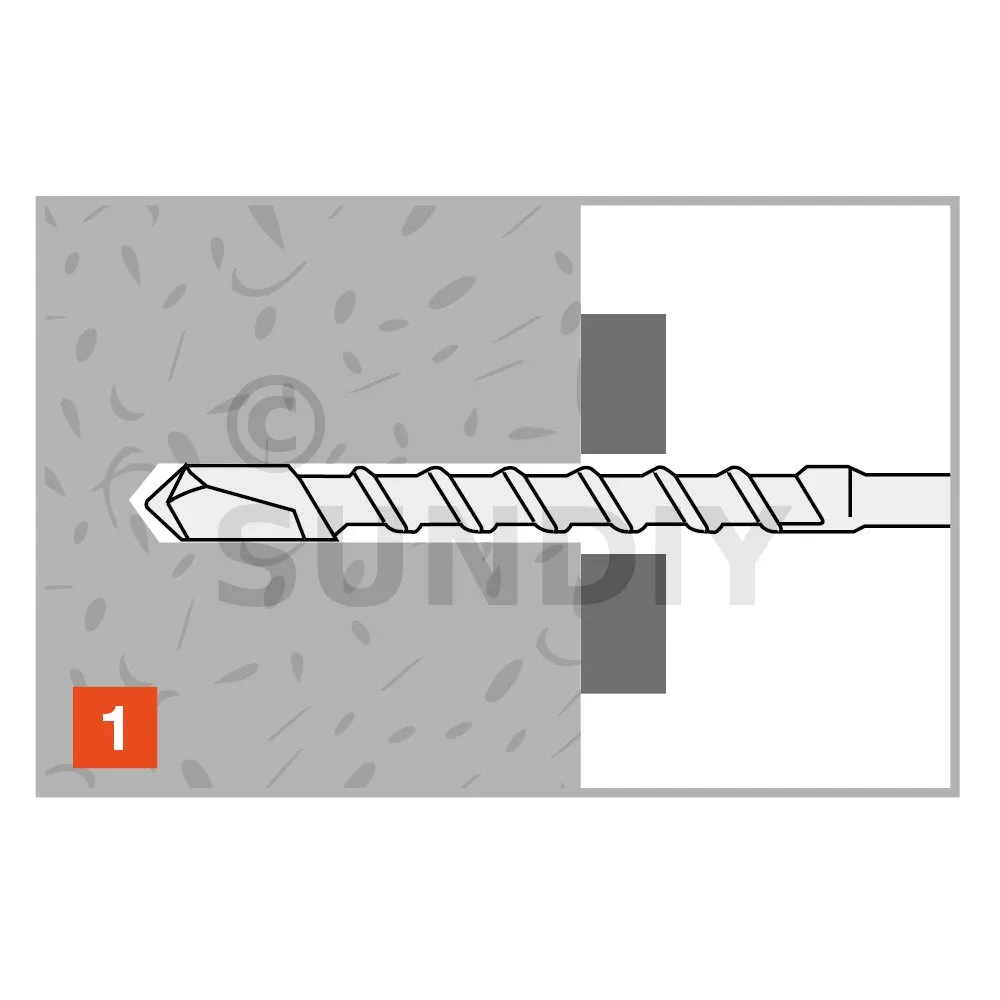

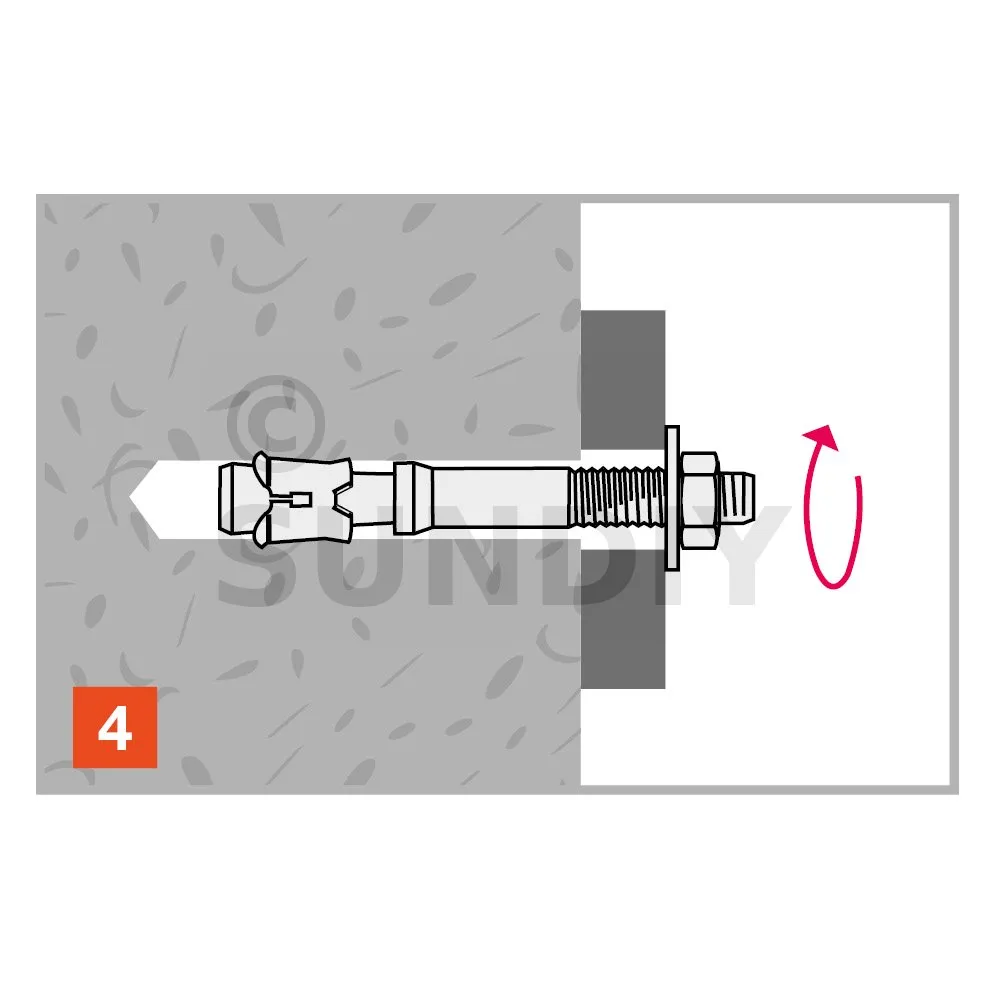

Durchführung

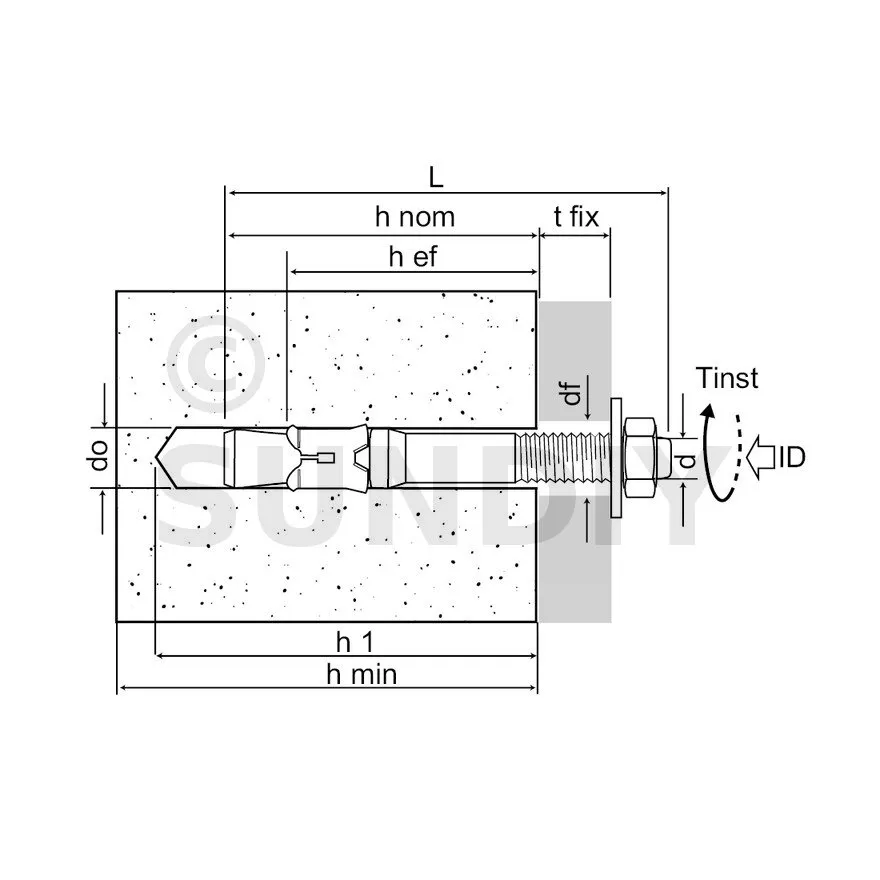

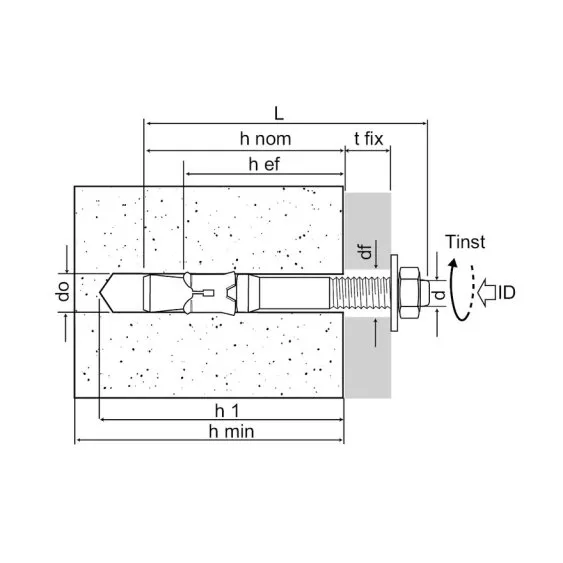

Montagedaten

ReferenzenProduktreferenzAbmessungen [ØxL] [mm]Bohr-Ø [d0] [mm]Prof. min. Bohrtiefe [h1] [mm]Ø Bohrung im zu befestigenden Teil (durchgehend) [df] [mm]Schlüsselweite an der Fläche [SW] [mm] Anziehen Drehmoment [Tinst] [Nm]Prof. Verankerung [hef] [mmEp. Mindestauflage [hmin] [mm]
7532000806500 FM-753 A4 M8x65 8 60 9 13 15 40 100
7532000807500 FM-753 A4 M8x75 8 60 9 13 15 40 100
7532000809000 FM-753 A4 M8x90 8 60 9 13 15 40 100
7532001007500 FM-753 A4 M10x75 10 70 12 17 25 50 100
7532001009000 FM-753 A4 M10x90 10 70 12 17 25 50 100
7532001012000 FM-753 A4 M10x120 10 70 12 17 25 50 100
7532001210000 FM-753 A4 M12x100 12 85 14 19 50 60 120
7532001211000 FM-753 A4 M12x110 12 85 14 19 50 60 120
7532001213500 FM-753 A4 M12x135 12 85 14 19 50 60 120
7532001617500 FM-753 A4 M16x175 16 115 18 24 100 85 170

Mittel- und Randabstände

ReferenzenProduktreferenzAbmessungen [ØxL] [mm]Mindestrandabstand [cmin] [mm]Dist. minimale Achsabstände [smin] [mm]Abstand zur charakteristischen Kante [ccr,N] [mmCharakteristischer Abstand zwischen den Mittelpunkten [scr,N] [mm]
7532000806500 FM-753 A4 M8x65 60 60 60 120
7532000807500 FM-753 A4 M8x75 60 60 60 120
7532000809000 FM-753 A4 M8x90 60 60 60 120
7532001007500 FM-753 A4 M10x75 75 75 75 150
7532001009000 FM-753 A4 M10x90 75 75 75 150
7532001012000 FM-753 A4 M10x120 75 75 75 150
7532001210000 FM-753 A4 M12x100 90 90 90 180
7532001211000 FM-753 A4 M12x110 90 90 90 180
7532001213500 FM-753 A4 M12x135 90 90 90 180
7532001617500 FM-753 A4 M16x175 130 130 130 260
