Ankerbolzen – Edelstahl A4

bald VERFÜGBAR

Versand unter 10 Tagen.

3€⁵⁸

ohne MWST
bzw. 143.00€ für 40 Stück

(171.60 € inkl. MWST)

Durchmesser :
Länge :
Verpackung :

Referenz
Herstellung

Französisch
Material

Nichtrostender Stahl A4 gemäß NF EN 10088
Marke

SIMPSON Strong-Tie
Maximale Dicke der zu befestigenden Teile (tfix)

10mm
Länge des Gewindes (F)

47mm
Maximaler Durchmesser der zu befestigenden Teile (df)

12mm
Verankerungstiefe (hef)

60mm
Lochdurchmesser x minimale Lochtiefe (d0 x h1)

10x75mm
Epaisseur minimale du support [mm]

100mm
Bohrdurchmesser [mm]

10mm
Minimale Bohrtiefe [h1]

70mm
Flach Schlüsselweite (SW)

17mm
Couple de serrage [Tinst] [Nm]

25Nm
Distance entraxes minimale [mm]

75mm
Distance au bord minimale [mm]

75mm

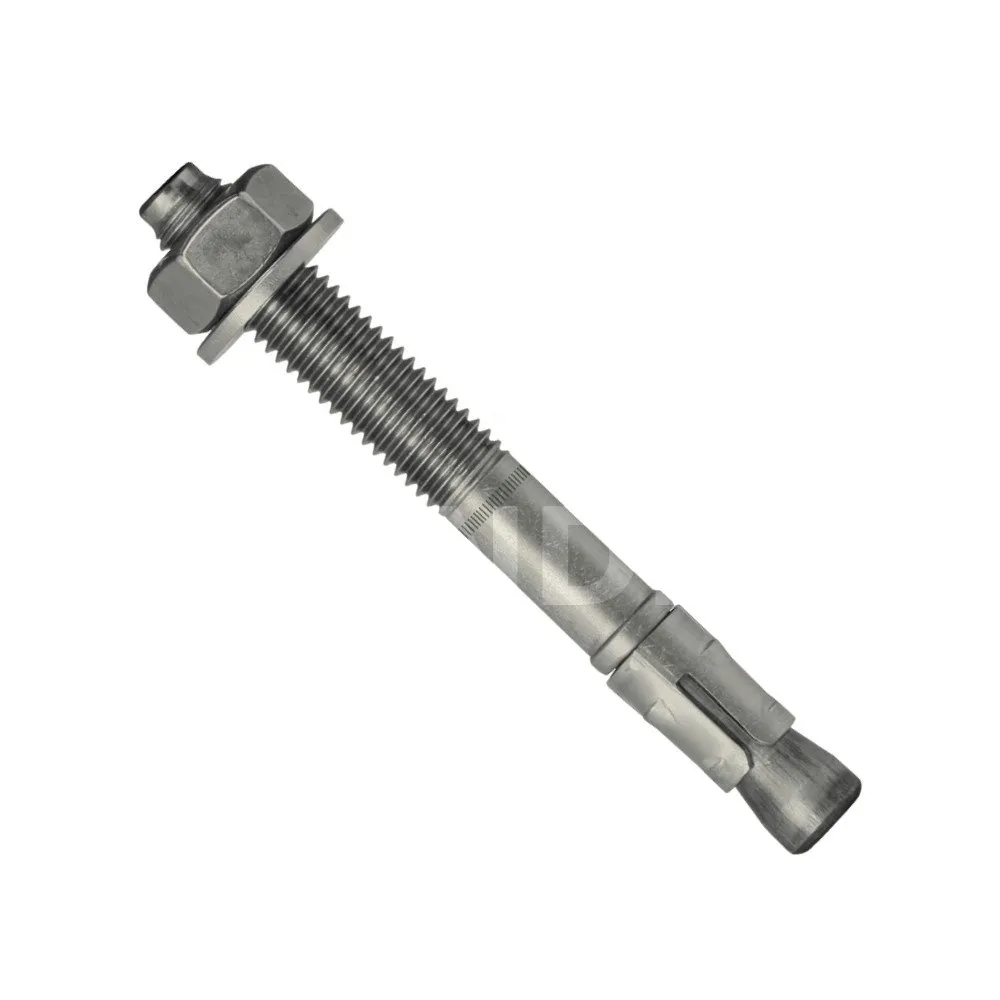

Ankerdübel Edelstahl A4 (FM-753 A4)

Der Ankerbolzen FM-753 A4 mit den Durchmessern M8 bis M16 ist eine effektive Lösung für die Befestigung von Elementen an ungerissenem Beton oder Steinstützen im Außenbereich.

Merkmale

Gegenstand

Edelstahl A4.

Vorteile

Zeitersparnis:

Sofortige Erweiterung,
Montage durch das zu befestigende Element, Bohr-Ø = Dübel-Ø,
Vormontierte Mutter und Unterlegscheibe,
Große Auswahl.

Leistung:

Sechs Zähne und rutschfeste Kanten für bessere Haftung an den Lochwänden,
Große Dicke der drei erweiterbaren Segmente.

Anwendung

Einsatzbereiche

Strukturelle Befestigungen,
Fassaden,
Leitplanke,
Rahmenschuhe.

Unterstützt

Ungerissener Beton,
Naturstein.

Technische Daten

Abmessungen

Referenzen	Produktreferenz	Abmessungen [ØxL] [mm]	Dicke. max [tfix,max] PCE zum Fixieren mit Prof. Standardanker [hef,STD] [mm]	Ep. max [tfix,max] PCE zum Fixieren mit Prof. reduzierte Verankerung [hef,RED] [mm]	maximaler Bohr-Ø Stück zur Befestigung [df] [mm]	Bohr-Ø [do] x Tiefe [h1] im Träger [mm]	Mindestankertiefe [hef] [mm]
7532000806500	FM-753 A4	M8x65	7	15	9	8x60	40
7532000807500	FM-753 A4	M8x75	15	25	9	8x60	40
7532000809000	FM-753 A4	M8x90	30	40	9	8x60	40
7532001007500	FM-753 A4	M10x75	5	20	12	10x70	50
7532001009000	FM-753 A4	M10x90	20	35	12	10x70	50
7532001012000	FM-753 A4	M10x120	50	65	12	10x70	50
7532001210000	FM-753 A4	M12x100	10	25	14	12x85	60
7532001211000	FM-753 A4	M12x110	20	35	14	12x85	60
7532001213500	FM-753 A4	M12x135	45	60	14	12x85	60
7532001617500	FM-753 A4	M16x175	60	80	18	16x115	85

Berechnungswerte

Referenzen	Produktreferenz	Abmessungen [ØxL] [mm]	Berechnungswerte - nur Verankerung - ohne Randabstände
			Berechnungswerte - Ungerissener Beton (3)
			Spannung - NRd (1)				Scherkraft - VRd (1-2)				Biegemoment MRd [ Nm]
			C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]
7532000806500	FM-753 A4	M8x65	5	5.85	6.6	7.1	8.3	-	-	-	18.04
7532000807500	FM-753 A4	M8x75	5	5.85	6.6	7.1	8.3	-	-	-	18.04
7532000809000	FM-753 A4	M8x90	5	5.85	6.6	7.1	8.3	-	-	-	18.04
7532001007500	FM-753 A4	M10x75	8	9.76	11.28	12.4	11.6	-	-	-	36.84
7532001009000	FM-753 A4	M10x90	8	9.76	11.28	12.4	11.6	-	-	-	36.84
7532001012000	FM-753 A4	M10x120	8	9.76	11.28	12.4	11.6	-	-	-	36.84
7532001210000	FM-753 A4	M12x100	15.2	18.544	21.432	23.56	20.6	20.6	20.6	20.6	63.9
7532001211000	FM-753 A4	M12x110	15.2	18.544	21.432	23.56	20.6	20.6	20.6	20.6	63.9
7532001213500	FM-753 A4	M12x135	15.2	18.544	21.432	23.56	20.6	20.6	20.6	20.6	63.9
7532001617500	FM-753 A4	M16x175	23.3	28.426	32.853	36.115	38.4	38.4	38.4	20.6	162.4

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Durchführung

Montagedaten

Referenzen	Produktreferenz	Abmessungen [ØxL] [mm]	Bohr-Ø [d0] [mm]	Prof. min. Bohrtiefe [h1] [mm]	Ø Bohrung im zu befestigenden Teil (durchgehend) [df] [mm]	Schlüsselweite an der Fläche [SW] [mm]	Anziehen Drehmoment [Tinst] [Nm]	Prof. Verankerung [hef] [mm	Ep. Mindestauflage [hmin] [mm]
7532000806500	FM-753 A4	M8x65	8	60	9	13	15	40	100
7532000807500	FM-753 A4	M8x75	8	60	9	13	15	40	100
7532000809000	FM-753 A4	M8x90	8	60	9	13	15	40	100
7532001007500	FM-753 A4	M10x75	10	70	12	17	25	50	100
7532001009000	FM-753 A4	M10x90	10	70	12	17	25	50	100
7532001012000	FM-753 A4	M10x120	10	70	12	17	25	50	100
7532001210000	FM-753 A4	M12x100	12	85	14	19	50	60	120
7532001211000	FM-753 A4	M12x110	12	85	14	19	50	60	120
7532001213500	FM-753 A4	M12x135	12	85	14	19	50	60	120
7532001617500	FM-753 A4	M16x175	16	115	18	24	100	85	170

Mittel- und Randabstände

Referenzen	Produktreferenz	Abmessungen [ØxL] [mm]	Mindestrandabstand [cmin] [mm]	Dist. minimale Achsabstände [smin] [mm]	Abstand zur charakteristischen Kante [ccr,N] [mm	Charakteristischer Abstand zwischen den Mittelpunkten [scr,N] [mm]
7532000806500	FM-753 A4	M8x65	60	60	60	120
7532000807500	FM-753 A4	M8x75	60	60	60	120
7532000809000	FM-753 A4	M8x90	60	60	60	120
7532001007500	FM-753 A4	M10x75	75	75	75	150
7532001009000	FM-753 A4	M10x90	75	75	75	150
7532001012000	FM-753 A4	M10x120	75	75	75	150
7532001210000	FM-753 A4	M12x100	90	90	90	180
7532001211000	FM-753 A4	M12x110	90	90	90	180
7532001213500	FM-753 A4	M12x135	90	90	90	180
7532001617500	FM-753 A4	M16x175	130	130	130	260
