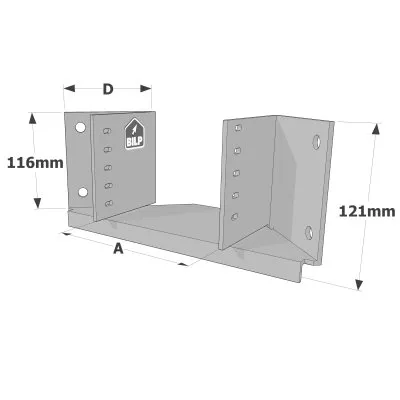

Balkenschuhe für Eckwinkel - Réf. SAMI/4X
-
ReferenzSAMI/4X
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
Höhe (B)116mm
-
Dicke4mm
-
Höhe (C)121mm
-
Bohrungen auf dem Hauptträger10x(Ø5x12 länglich)
-
Bohrungen auf den Hauptträger4Ø12
Eckverbinder für Mauerwerkwinkel

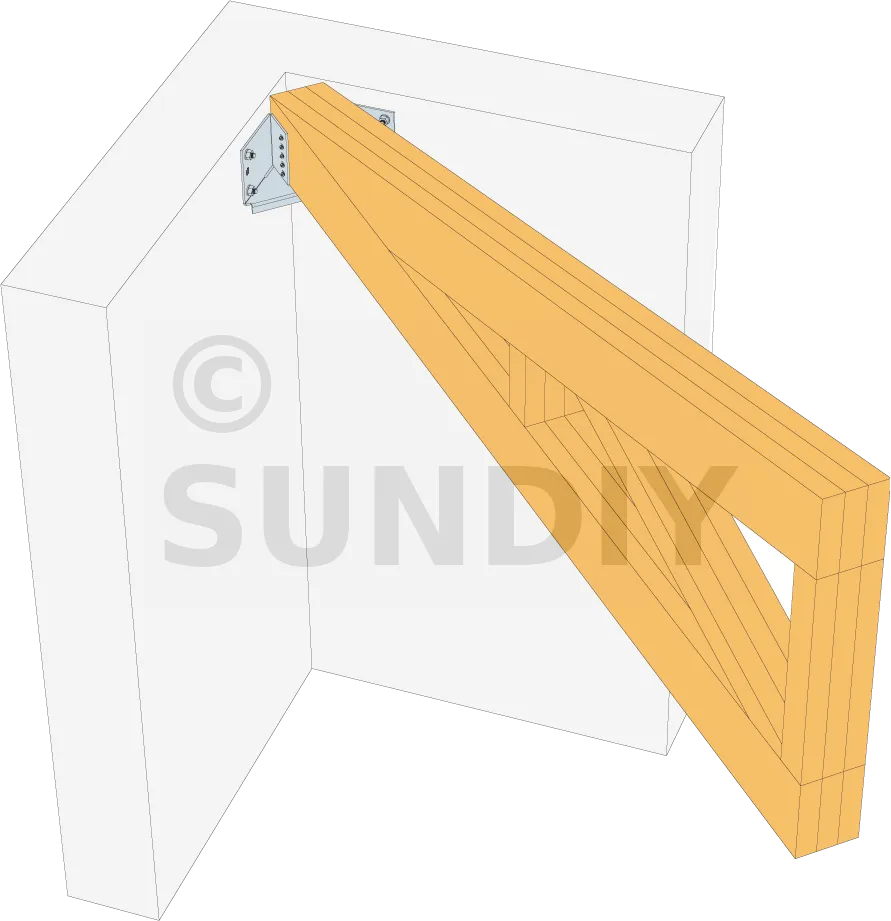

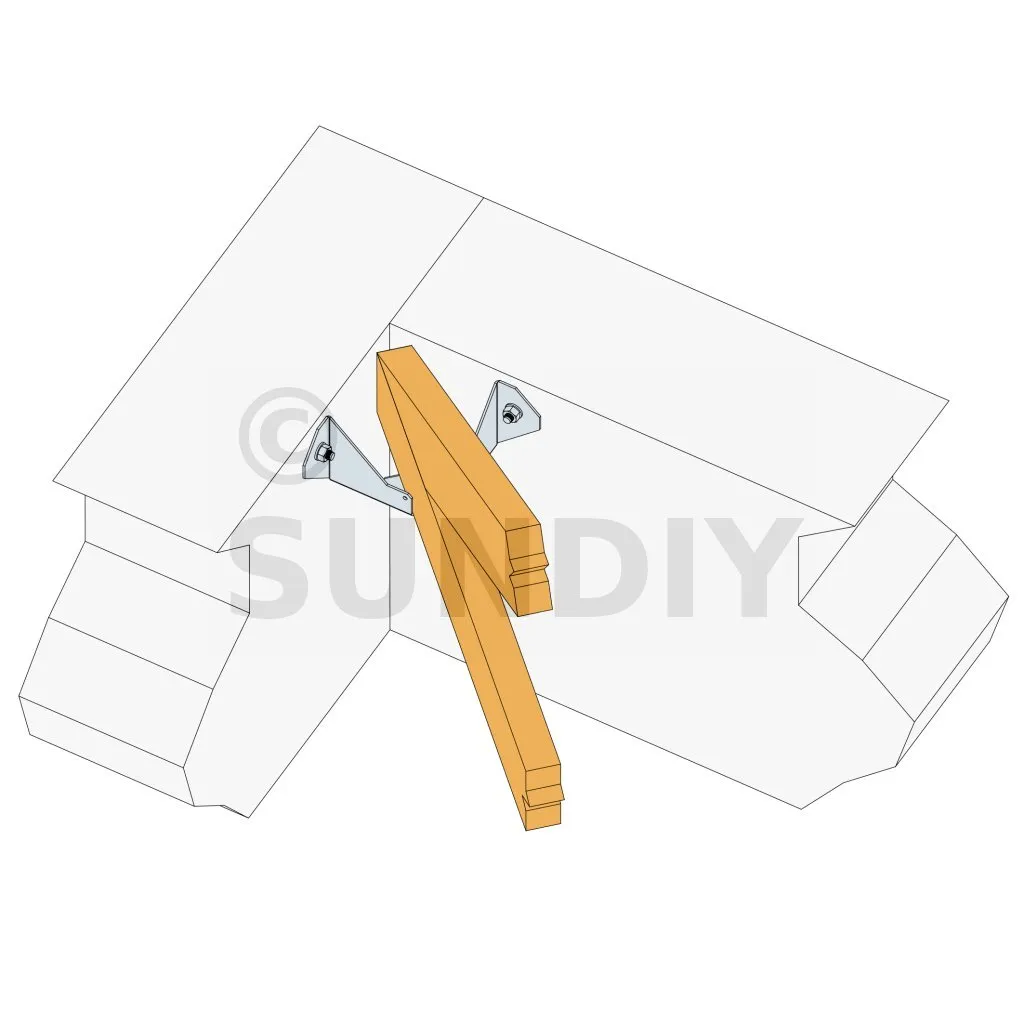

Dieser Balkenschuh ermöglicht die Aufnahme von Dachbindern in gemauerten Ecken mit einem Winkel von 90°. Er ist in der Breite wahlweise zwischen 76 und 150 mm faltbar und in der Breite 38 mm erhältlich.
Eigenschaften :
Leistungserklärung : FR-DoP-e06/0270
Technische Zulassung : ETA-06/0270
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 2.5 und 4 mm.
Vorteile :
- Schnelle und einfache Installation,
- Erhältlich in der Breite 38 mm oder faltbar in der Breite, für das Modell SAMI/4X zwischen 76 und 150 mm.
Installation
Träger :
- Hauptträger : Stahl, Beton
- Nebenträger : Massivholz, Verbundholz, Leimholz...
Anwendungsbereich :
- Befestigung von Holzelementen in gemauerten Ecken.
Durchmesser

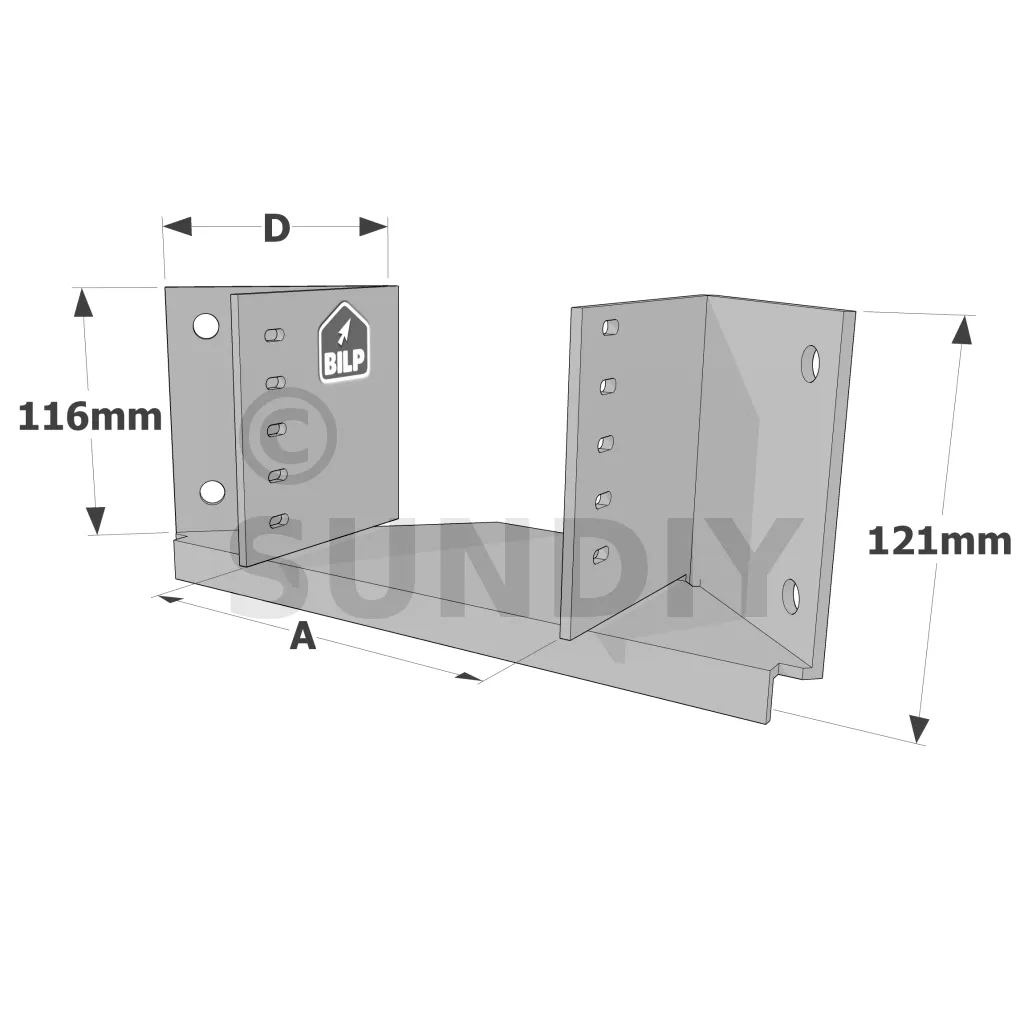

| Artikel | Durchmesser [mm] | Bohrungen des Hauptträgers | Bohrungen des Nebenträgers | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø11 | Ø12 | Ø5 | Ø5x12 Langloch [mm] | |
| SAMI/4X | 76-150 | 116 | 121 | 104-156 | 4 | - | 4 | - | 10 |
| SAMI38/2.5 | 38 | 106 | - | 54 | 2.5 | 2 | - | 4 | - |
Die Werte für die Lastaufnahme sind auf Beton bei einer Befestigung weit entfernt von den Kanten des Untergrunds angegeben. In einem anderen Anwendungskontext muss der Planer sicherstellen, dass die Verankerungen fest sitzen.
Charakteristische Werte - Holz auf Beton
| Referenz | Charakteristische Werte - Holz auf Beton oder Stahl | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte - Holzklasse C24 [kN] | |||||
| Hauptträger | Nebenträger | R1,k | R2,k | |||
| Anzahl | Typ | Anzahl | Typ | |||
| SAMI38/2.5 | 2 | Ø10 | 4 | CSA5.0x40 | 10.1 | 3.8 |
| SAMI/4X | 4 | Ø10 | 10 | CNA4.0x35 | 31.3 | - |
Sehen Sie sich das Sortiment an Simpson Strong-Tie-Ankern an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind WA, BOAXII, AT-HP, SET-XP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle angegebenen Werte gelten für eine Installation in der vollen Bodenplatte. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen.
Installation
befestigungen
Auf Nebenträger :
- Kammmnägel CNA Ø 4.0 x 35 m
- Schrauben CSA Ø 5.0 x 35 mm.
Auf Nebenträger :
Stahlträger :
- Bolzen Ø 10 mm je nach Entwicklung (der Durchmesser des Bolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).
Betonträger :
- Mechanische Dübel : Bolzen WA M10-78/5.
- Chemische Verankerung : Verbindungsmörtel AT-HP mit Gewindestange LMAS M10-120/25.
Träger Hohlmauerwerk (Lastaufnahme der Verankerungen ist zu prüfen) :
- Verbindungsmörtel AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25 + Siebhülse SH M16-130.
Installation
Auf Holz :
1. Markiere die Position der Bohrungen, indem du den Balkenschuh in der Mauerecke ansetzt,
2. Bohren Sie mit einem geeigneten Bohrer in den Träger,
3. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit den passenden Ankern am Träger,
4. Präsentieren Sie das getragene Element im Balkenschuh, bevor Sie es befestigen.
