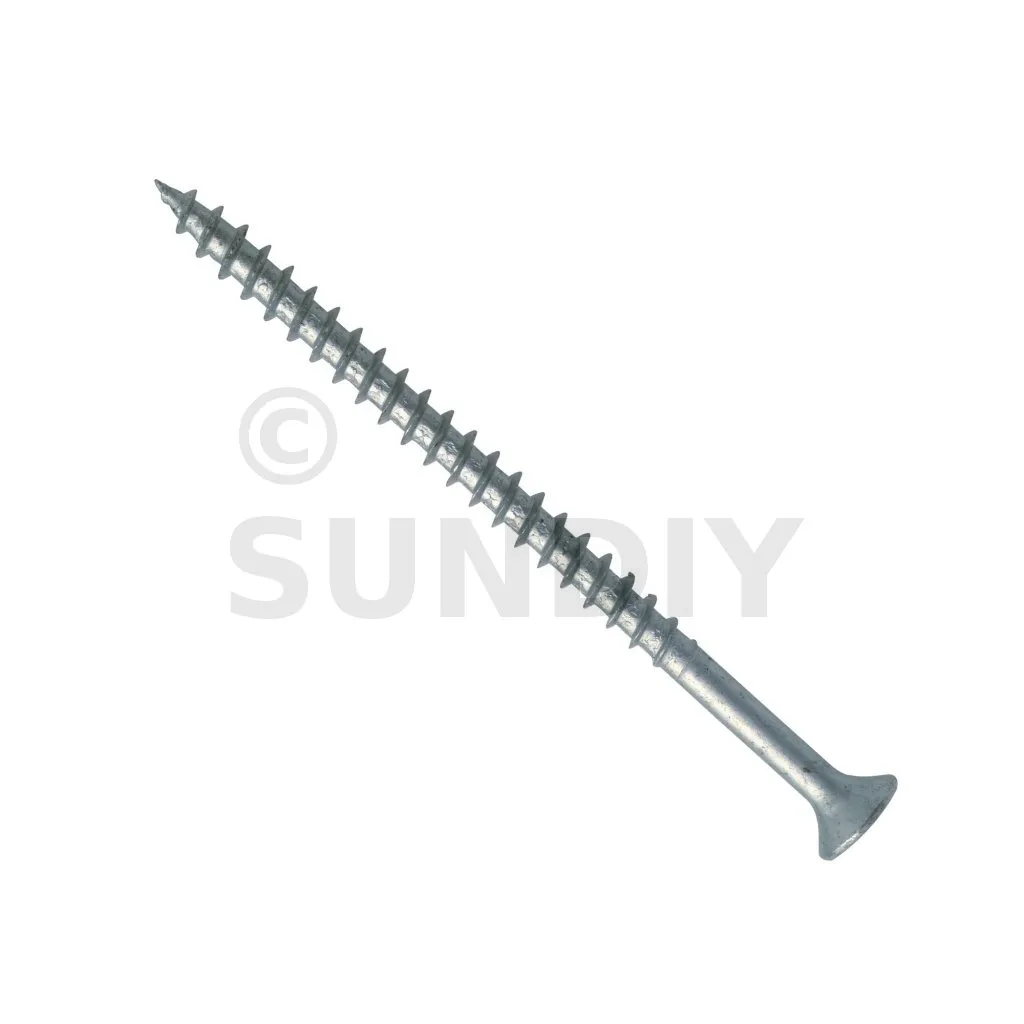

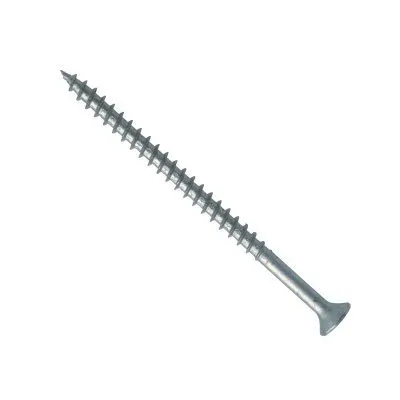

Vollgewinde-Anschlussschraube – CSFT6.0X85 - Réf. 77309
-
Referenz77309
-
Verpackungboite de 100 vis
-
Herstellungfranzösisch
-
MaterialWeiß galvanisch verzinkter Stahl
-
MarkeSIMPSON Strong-Tie
-
Durchmesser des Kopfs9.7mm
-
Gewindelänge61mm
-
VerkleidungZinc Flake Tenue brouillard salin : 1000 h suivant ASTM B117
CSFT-Vollgewinde-Verbindungsschraube

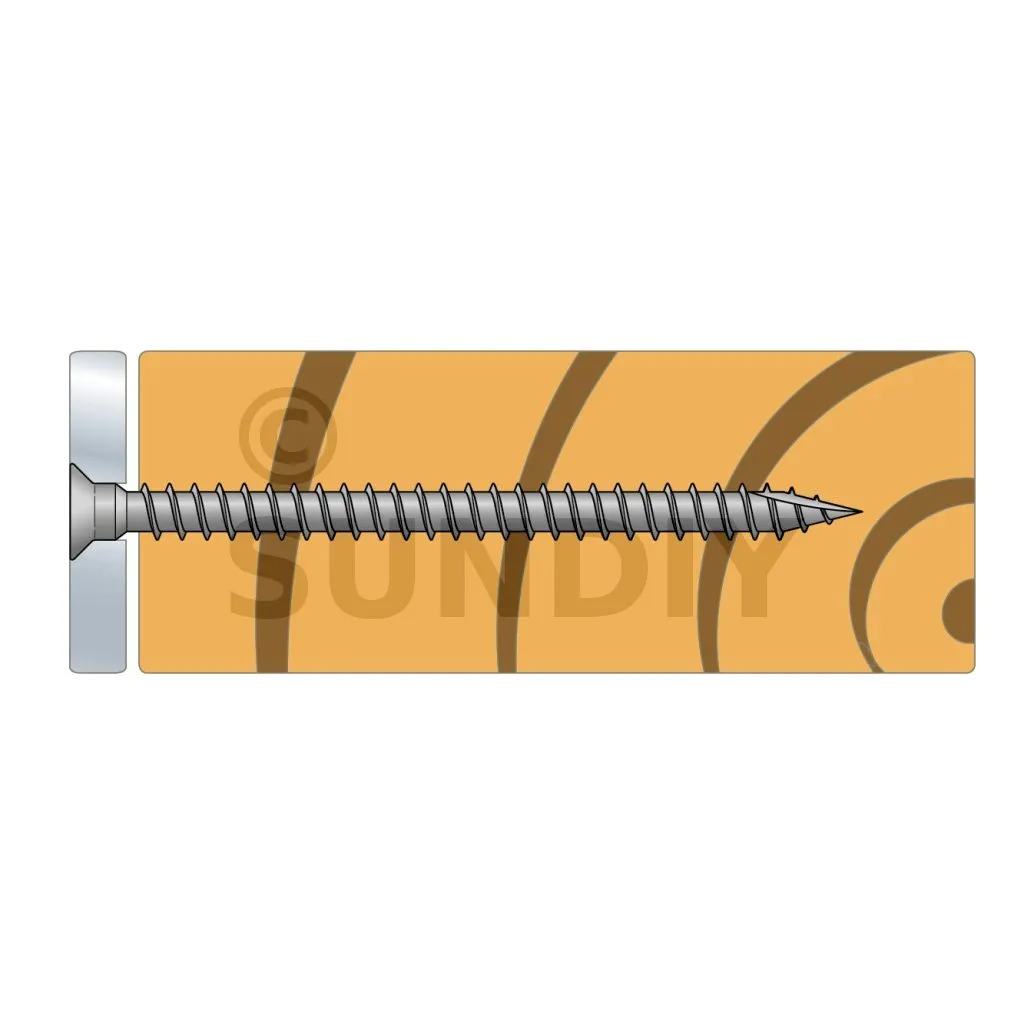

Die CSFT-Verbindungsschraube wurde für Stahl-Holz-Verbindungen entwickelt.
Es ist für die Verwendung mit bestimmten SImpson Strong-Tie-Anschlüssen, einschließlich ETB-Schwalbenschwanzhalterungen, optimiert und zertifiziert.
Diese neue Kopfform sorgt für guten Halt und optimierte Kraftübertragung im Stecker und schließt gleichzeitig bündig mit dem Steckerüberstand ab. Das Vollgewinde sorgt für maximale Auszugsfestigkeit.
Vorteile
- CE-Kennzeichnung (EN14592)
- Vollgewinde, maximaler Auszugswiderstand
- Sternaufdruck

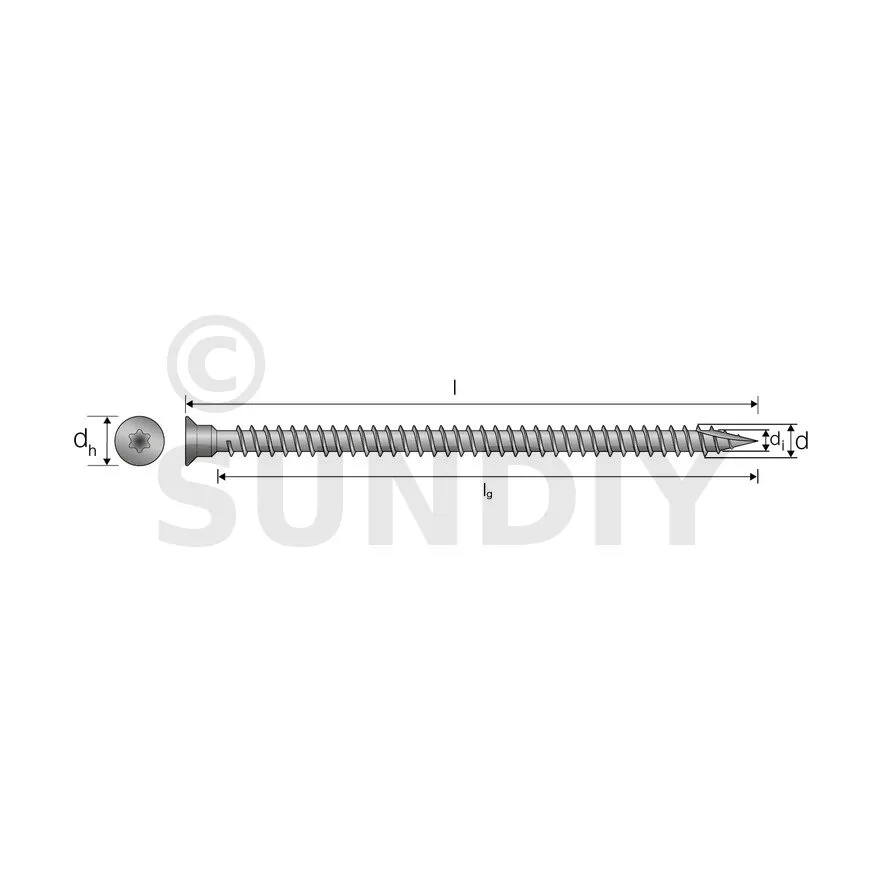

Abmessungen
| Referenzen | Artikelcode | Abmessungen [mm] | Menge pro Karton | |||||
|---|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | Tip | ^ | ||
| CSFT5.0X70 | 77308 | 5 | 70 | 8.5 | 3.5 | 65 | T-20 | 100 |
| CSFT6.0X85 | 77309 | 6 | 85 | 9.5 | 4 | 79 | T-25 | 100 |
| CSFT6.0X110 | 77310 | 6 | 110 | 9.5 | 4 | 103 | T-25 | 100 |
Charakteristische Parameter
| Referenzen | Funktionsparameter | |||
|---|---|---|---|---|
| Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm] | Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90°] [N/mm²] | Charakteristische Zugfestigkeit - ftens,k [ftens.k] [kN] | Torsionsverhältnis | |
| CSFT5.0X70 | 7.7 | 17.8 | 10.7 | >1,5 |
| CSFT6.0X85 | 10.5 | 13.6 | 12.9 | >1,5 |
| CSFT6.0X110 | 10.5 | 13.6 | 12.9 | >1,5 |
