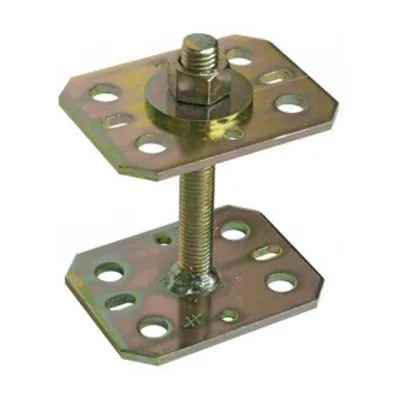

Pfostenfuß mini verstellbar, Höhe (B): 30 bis 90mm, Verpackung : 1 Stück - Réf. APB7090/100
-
ReferenzAPB7090/100
-
Dicke4mm
-
Herstellungfranzösisch
-
MaterialFeuerverzinkt gemäß DIN EN ISO 1461
-
MarkeSIMPSON Strong-Tie
-
Breite (A)90mm
-
Breite (D)90mm
-
NebenträgerPfosten
-
EAN Code3523140683201
-
Bohrungen der Kopfplatte4Ø11 - 4Ø6
-
Bohrungen der Bodenplatte4Ø11 - 4Ø6
-
Holzverbindung auf starrem TrägerAuf Pfosten : 4Ø10 (Bolzen oder Zuganker LAG 8x50); auf Beton : 4Ø10 (WA-Stabdübel M8-68/5; Gewindestange LMAS M8-95/20).
-
Breite (B)70mm
-
Breite (E)70mm
-
Maximal zulässige Belastung in DruckrichtungParallel zum Draht : 1.2 Tonnen - Senkrecht zum Draht : 0.92 Tonnen
-
Entraxe entre les perçageskleine Seite. 37 mm - große Seite. 57 mm (untere Platine)

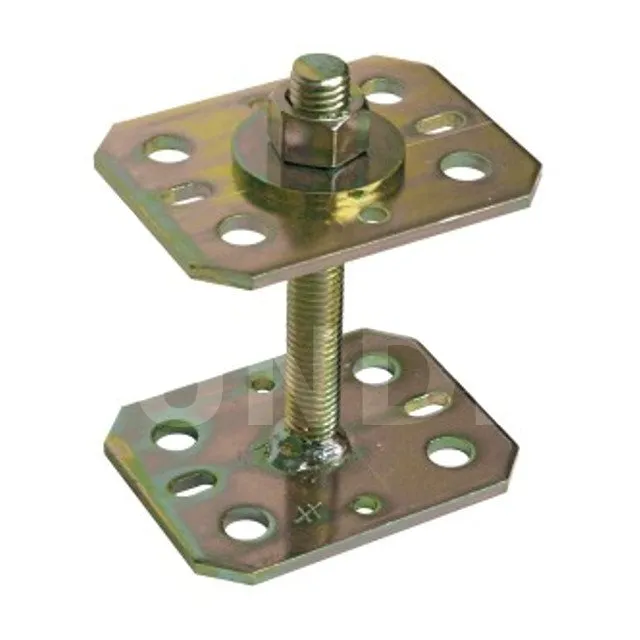

Kleiner, verstellbarer Pfostenfuß
Die kleinen verstellbaren Pfostenfüße APB7090 sind klein und eignen sich besonders für die Befestigung von Leitplanken oder Fußbodenheizungen.
Merkmale
Gegenstand
- S235JR gemäß NF EN 10025.
- Elektroverzinkte Oberfläche gemäß NF EN ISO 2081,
- Dicke: 4 mm.
Vorteile
- Höhenverstellbar mit geringer Bodenfreiheit
- Geeignet für leichtere Konstruktionen.
Anwendungen
Unterstützung
- Träger: Holz, Beton, Stahl.
- Porté: Massivholz, Verbundholz, Brettschichtholz.
Einsatzbereiche
- Geländerbefestigung,
- Befestigung der inneren Barriere,
- Fußbodenheizung reparieren...
Technische Daten

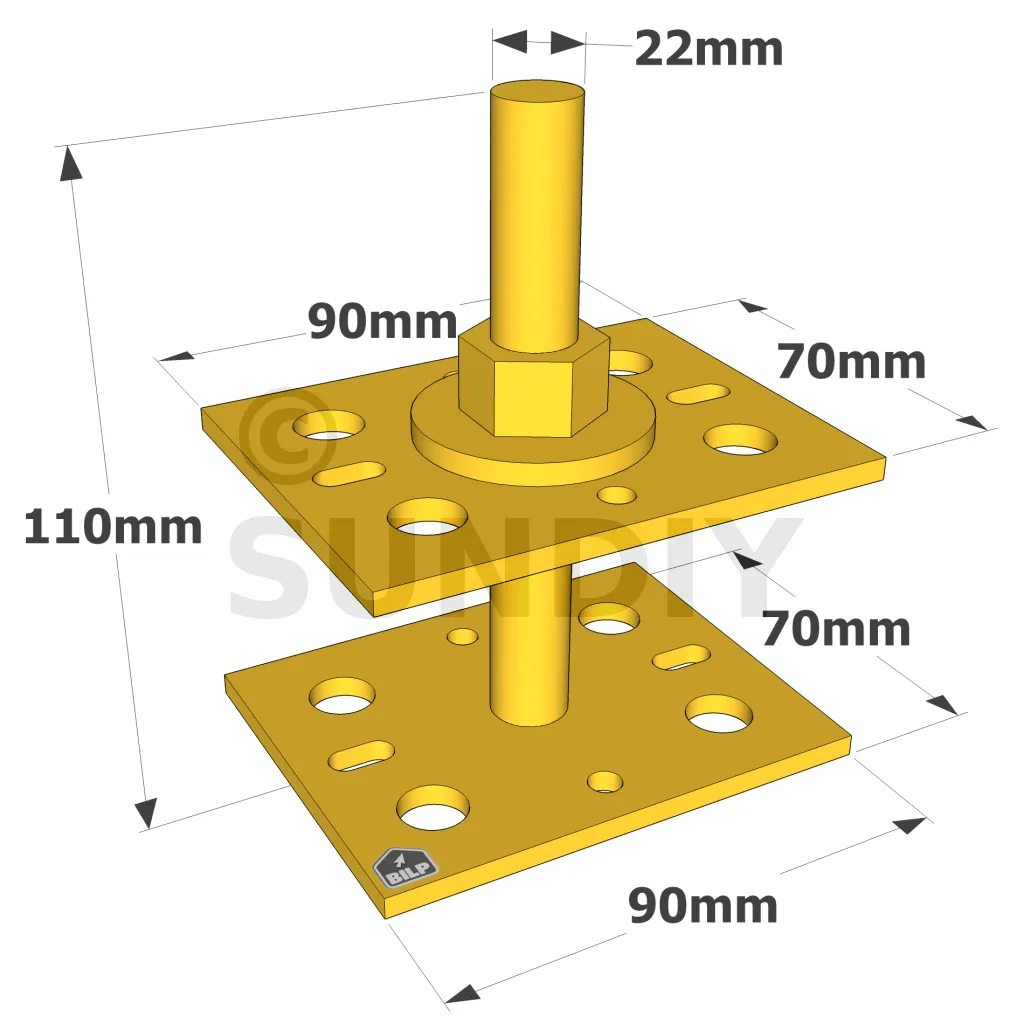

Abmessungen
| Referenzen | Abmessungen [mm] | Hohe Plattenlöcher | Niedrige Plattenlöcher | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø11 | Ø6 | Ø11 | Ø6 | |
| APB7090/100 | 90 | 70 | 90 | 70 | 30-90 | 14 | 4 | 4 | 4 | 4 | 4 |

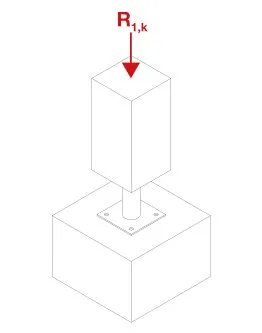

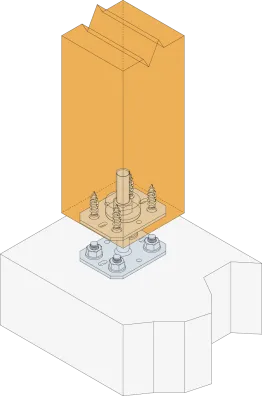

Kennwerte – Holz auf Beton
| Referenzen | Befestigungen | Charakteristische Werte – Holz C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Auf dem Posten | Auf Beton | R1,k* | ||||
| Menge | Typ | Menge | Typ | Parallel zur Faser | Senkrecht zur Faser | |
| APB7090/100 | 4 | Ø10 | 4 | Ø10** | 25.6 | 20.3 |
* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 2, kmod = 0,8 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.
** Informationen zur Auswahl des richtigen Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen müssen entsprechend der Unterlage (Beton, Mauerwerk etc.), dem Achsabstand und den Randabständen gewählt werden.
