Breitenverstellbarer Gartenpfostenträger - Réf. PBP60/50
-
ReferenzPBP60/50
-
Herstellungfrançaise
-
MaterialAcier S235JR suivant NF EN 10025 Sherardisation Classe C30 suivant NF EN 13811
-
MarkeSIMPSON Strong-Tie
-
Breite (A)35mm
-
Tiefe (C)60mm
-
Höhe (B)55mm
-
Finish-
-
Bohren am Körper4Ø12
-
Bohren auf der Platte1Ø12
-
Höhe (D)25mm
-
Dicke (t)3mm
-
Dicke3mm
-
Höhe (C)140mm
-
Breite (B)60mm
-
Bohrungen der Kopfplatte7Ø5 - 2Ø13mm
-
Bohrungen der Bodenplatte1Ø12x25mm
-
Tiefe (D)62mm
-

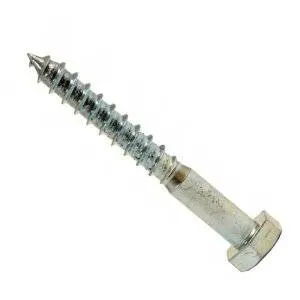

Holzverbindung auf starrem TrägerCas : 2 pieds de poteaux - sur poteau : 4xLAG Ø12x50 ; sur béton : 2Ø10 (goujons WA ; tige filetée)
-
Maximal zulässige Belastung in Druckrichtung2 Pfostenträger : 1.88 Tonnen - 4 Pfostenträger : 4.23 Tonnen
Pergola-Pfostenträger

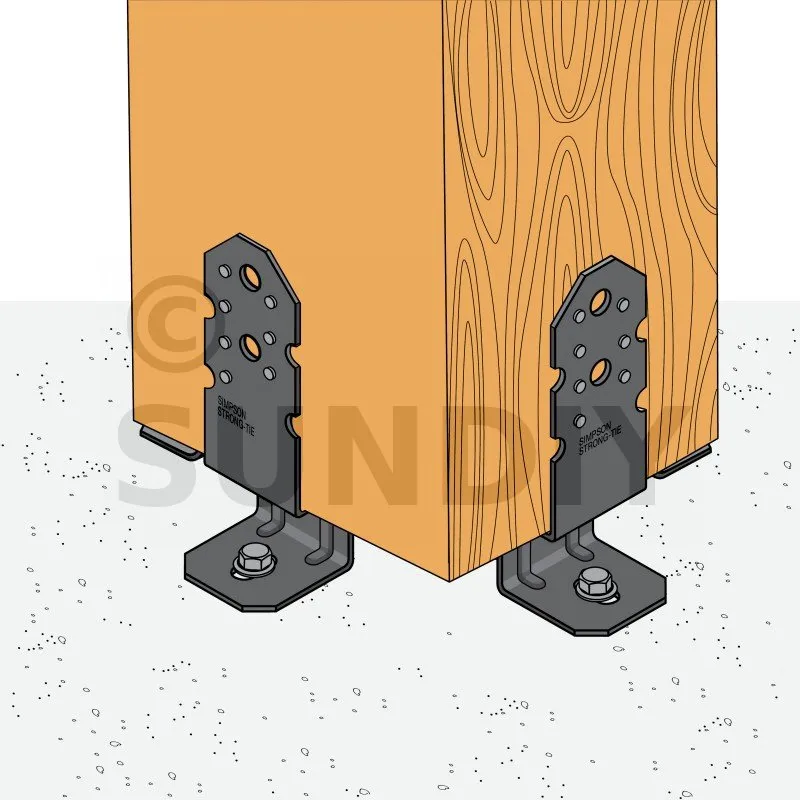

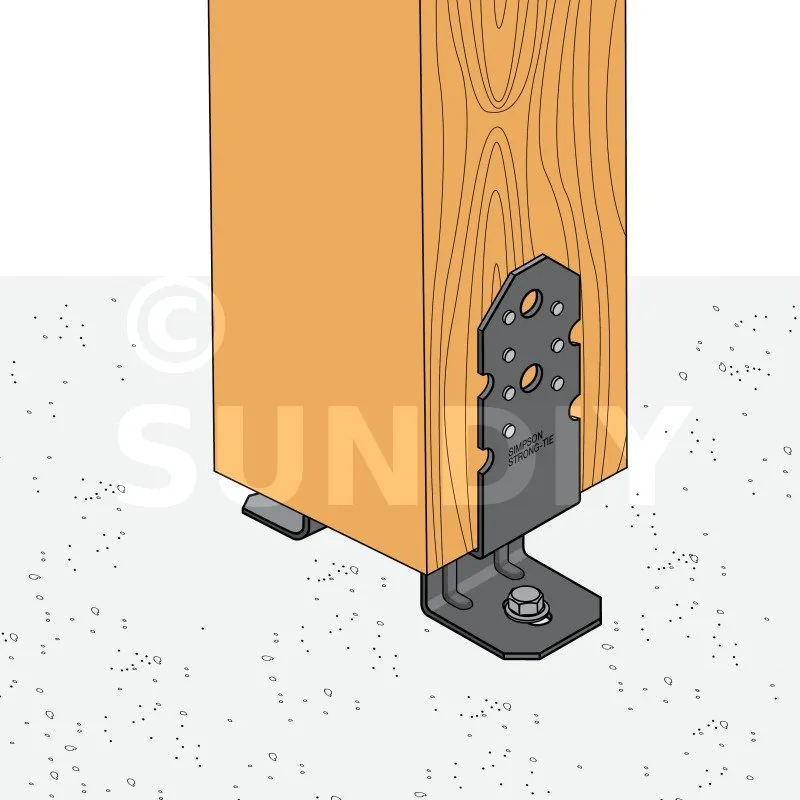

Der Pfostenträger PBP60/50 wird für die Errichtung von Pergola-Bauwerken empfohlen. Er bietet eine große Vielseitigkeit in der Anwendung. Er wird paarweise für quadratische Pfosten mit einem Querschnitt von 70 bis 150 mm verwendet. Bei größeren Querschnitten (maximal 250 x 250) empfiehlt sich die Verwendung von vier Füßen pro Pfosten.
Eigenschaften :
Leistungserklärungen : FR-DoP-e07/0285
Technische Zulassungen : ETA-07/0285
Werkstoff :
- Stahl S235JR gemäß DIN EN 10025,
- Sherardisierung Klasse C30 gemäß DIN ISO 17668,
- Dicke : 3 mm.
Vorteile :
- Kann im Freien verwendet werden (Nutzungsklasse 3),
- Passt auf Pfosten mit unterschiedlichen Querschnitten,
- Bietet einen geringen Abstand zwischen dem Betonuntergrund und dem Holzpfosten (50 mm),
- Weist eine ansprechende Ästhetik auf.
Anwendungen
Träger :
- Hauptträger : Beton
- Nebenträger : Massivholz, Verbundholz, Leimholz.
Anwendungsbereiche :
- Pfosten für ein Vordach.
- Pfosten für eine Pergola ...
Technische Daten

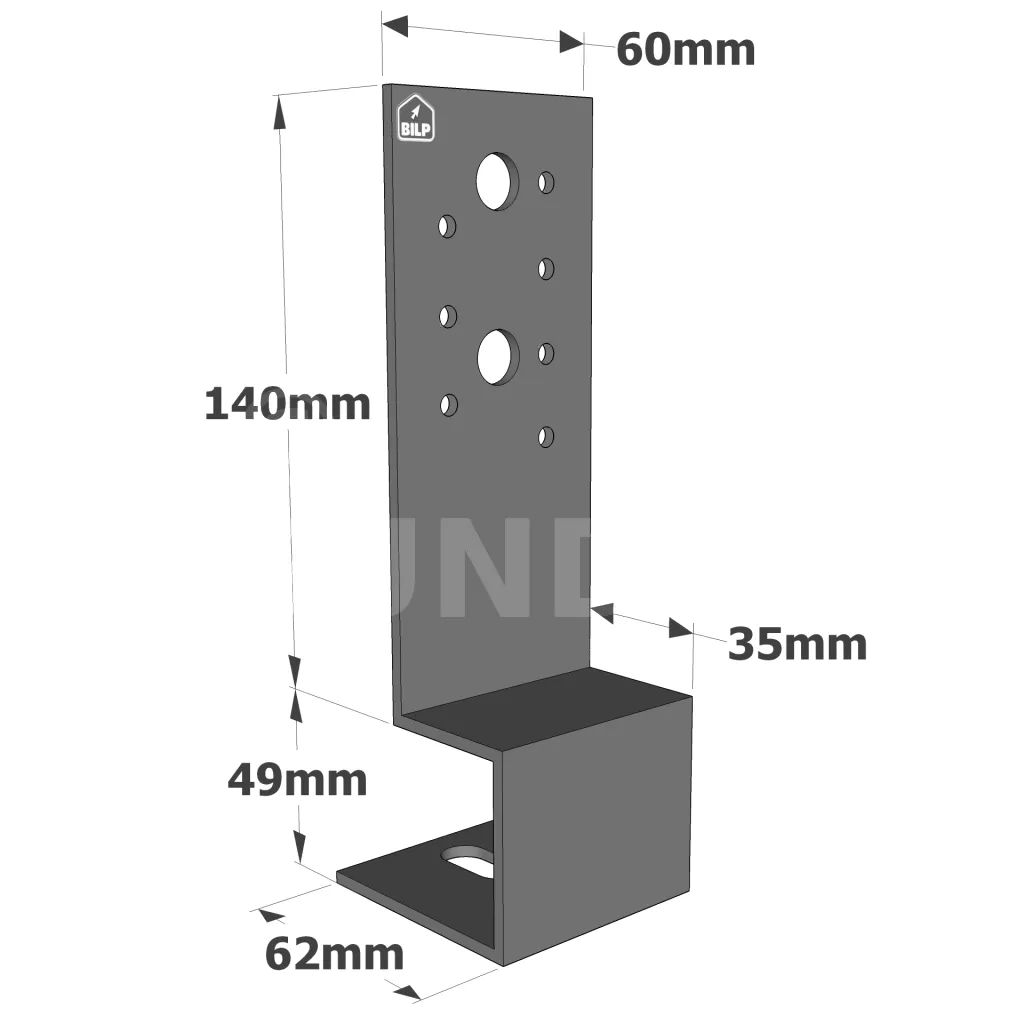

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen im Kopfstück | Bohrungen in der Fußplatte | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5[mm] | Ø13[mm] | Ø12x25[mm] | |
| PBP60/50 | 35 | 60 | 140 | 62 | 49 | 3 | 7 | 2 | 1 |
Charakteristische Werte - 2 Pfostenträger
| Referenzen | Charakteristische Werte - Holz auf Beton - 2 Pfostenträger | |||||
|---|---|---|---|---|---|---|
| Abmessungen | Charakteristische Werte - Holz C24 [kN] | |||||
| Auf Pfosten | Auf Beton | R1.k | R2.k | |||
| Anzahl | Typ | Anzahl | Typ | |||
| PBP60/50 | 4 | LAG Ø12x50 | 2 | Ø10* | 28/kmod | 8,3/kmod |
* Beziehen Sie sich auf das Simpson Strong-Tie-Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
Charakteristische Werte - 4 Pfostenträger
| Referenzen | Charakteristische Werte - Holz auf Beton - 4 Pfostenträger | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||||
| Auf Pfosten | Auf Beton | R1.k | R2.k | |||
| Anzahl | Typ | Anzahl | Typ | |||
| PBP60/50 | 8 | LAG Ø12x50 | 4 | Ø10* | 63/kmod | 8,3/kmod |
* Beziehen Sie sich auf das Simpson Strong-Tie-Ankerprogramm, um den passenden Anker auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
Vereinfachte charakteristische Werte - 2 Pfostenträger
| Referenzen | Vereinfachte charakteristische Werte - Holz auf Beton - 2 Pfostenträger | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Vereinfachte charakteristische Werte - Holz C24 [kN] | |||||
| Auf Pfosten | Auf Beton | R1.k* | R2.k* | |||
| Anzahl | Typ | Anzahl | Typ | |||
| PBP60/50 | 4 | LAG Ø12x50 | 2 | Ø10** | 40 | 11.9 |
* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Ladedauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.
** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
Vereinfachte charakteristische Werte - 4 Pfostenträger
| Referenzen | Vereinfachte charakteristische Werte - Holz auf Beton - 4 Pfostenträger | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Vereinfachte charakteristische Werte - Holz C24 [kN] | |||||
| Auf Pfosten | Auf Beton | R1.k* | R2.k* | |||
| Anzahl | Typ | Anzahl | Typ | |||
| PBP60/50 | 8 | LAG Ø12x50 | 4 | Ø10** | 90 | 11.9 |
* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.
** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
