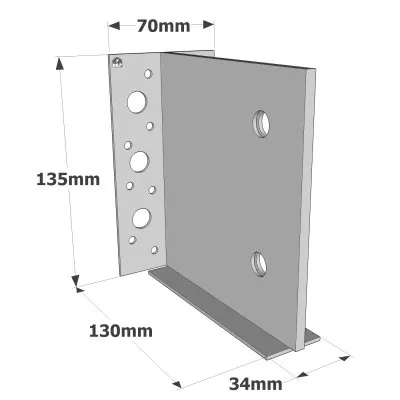

Verdeckter T-Balkenträger für HOLZ - Réf. ETNM135/130/2

Annotations sur les entraxes des étriers ETNM

Assemblage discret sur poutres apparentes

Assemblage solive sur poutre par broches

AUF LAGER

Sofortiger Versand verfügbar für 16 Einheiten verfügbar.

18€⁷⁹

ohne MWST / Balkenträger

(22.55 € inkl. MWST)

Höhe :
- 135mm
Verpackung :
- 1 Stück
Andere Wahlmöglichkeiten

Beschreibung
Eigenschaften

Referenz

ETNM135/130/2
Dicke

2mm
Herstellung

französisch
Material

Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10326. Dicke 2 mm
Marke

SIMPSON Strong-Tie
Mindesthöhe des Nebenträgers aus Holz

135mm
Maximale Höhe des Nebenträgers aus Holz

200mm
EAN Code

3523140202242
Breite

70mm
Tiefe

130mm
Bohrungen auf dem Hauptträger

2Ø13mm
Bohrungen auf den Hauptträger

5Ø13mm et 14Ø5mm
Befestigung des Balkens auf dem Träger - vollständige Vernagelung

Porteur : 14XCNA4,0x50 - Porté : 2XSTD12
Fixation solive sur poteau

Porteur : 11XCNA4,0x50 - Porté : 2XSTD12
Entraxe E1

99mm
Entraxe E2

35mm
Entraxe E3

72mm

Verdeckter T-Balkenträger

Der verdeckte T-Balkenträger ermöglicht eine unauffällige Montage. Der untere Absatz positioniert den Balkenträger in Bezug auf das Holz und erleichtert so die Montage der Stifte.

Eigenschaften :

Leistungserklärungen : FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245

Werkstoff :

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
Dicke 2 mm

Vorteile :

Unsichtbare Verbindung,
Optimierte Umsetzung gemäß den Eurocodes.

Anwendungen

Träger :

Hauptträger : Massivholz, Verbundholz, Leimholz.
Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche :

Balken
Pfetten
Schwellbalken und Ständer

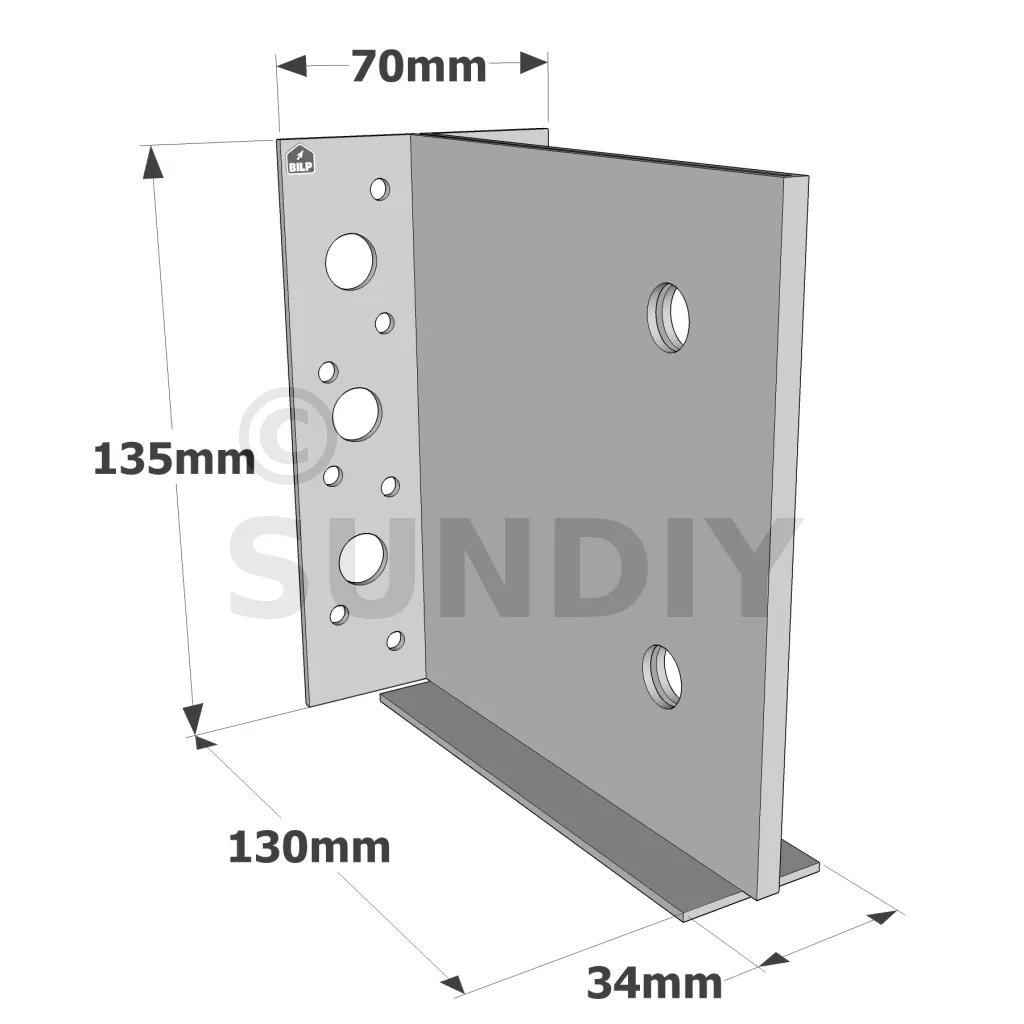

Abmessungen

Referenzen	Trägerabmessungen [mm]			Abmessungen des Holzhauptträgers[mm]	Abmessungen [mm]						Bohrungen auf den Hauptträgers		Bohrungen auf den Nebenträgers
	Breite		Höhe	Pfostenbreite	Höhe	Tiefe	Breite (C)	Breite (D)	Dicke (t1)	Dicke (t2)	Ø13	Ø5	Ø13
	Min.	Max.	Max.	Min.
ETNM135/130/2	70	160	200	92	135	130	70	34	2	5.5	5	14	2
ETNM155/130/2	70	160	230	92	155	130	70	34	2	5.5	6	15	2
ETNM185/130/2	70	160	270	92	185	130	70	34	2	5.5	6	18	2
ETNM230/130/2	80	160	345	92	230	130	80	34	2	5.5	6	22	3

Charakteristische Merkmale - Balken auf Balkenträger

Referenzen	Charakteristische Merkmale - Balken auf Hauptträger - Vollausnagelung
	Befestigungen				Charakteristische Merkmale - Holz C24 [kN]
	Hauptträger		Nebenträger		R1,k
	Anzahl	Typ	Anzahl	Typ	Stiftenlänge [mm]
					60	80	100	120	140	160
ETNM135/130/2	14	CNA4,0x50	2	STD12	11.7	12.2	13.1	14.2	15.4	16.6
ETNM155/130/2	15	CNA4,0x50	2	STD12	14.4	15	16	17.2	18.6	20
ETNM185/130/2	18	CNA4,0x50	2	STD12	17.1	17.8	18.9	20.4	22	23.8
ETNM230/130/2	22	CNA4,0x50	3	STD12	26.2	27	28.6	30.6	32.8	35.1

Charakteristische Merkmale - Balken auf Pfosten

Referenzen	Charakteristische Merkmale - Balken auf Pfosten
	Befestigungen				Charakteristische Merkmale - Holz C24 [kN]
	Hauptträger		Nebenträger		R1,k
	Anzahl	Typ	Anzahl	Typ	Länge der Stiften [mm]
					60	80	100	120	140	160
ETNM135/130/2	11	CNA4,0x50	2	STD12	11	11.6	12.5	13.6	14.7	15.9
ETNM155/130/2	10	CNA4,0x50	2	STD12	13.1	13.7	14.7	15.8	17.1	18.4
ETNM185/130/2	12	CNA4,0x50	2	STD12	15.5	16.2	17.3	18.7	20.3	21.9
ETNM230/130/2	18	CNA4,0x50	3	STD12	25.1	25.9	27.4	29.2	31.3	33.4

Umsetzung

befestigungen
Installation
Befestigen der ETS-Buchse :
1. Bringen Sie eine vertikale Kerbe in den Nebenträger ein (Breite 6 mm).
2. Identifizieren Sie die Position der Stifte auf dem Nebenträger.
3. Bohren Sie eine Querbohrung in den Träger, um die Stifte einzusetzen (Ø 12 mm).
4. Bringen Sie eine 4 mm tiefe Senkung in den Träger ein. Diese Senkung ist nicht zwingend erforderlich, sie dient jedoch dazu, die Ästhetik der Verbindung zu verbessern.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an dem Träger.
6. Legen Sie den Nebenträger so vor, dass die Bohrungen im Nebenträger und im Balkenträger aufeinander ausgerichtet sind.
7. Setzen Sie die Stifte ein.

Befstigungen

Auf Hauptträgerholzes :

Kammnägel CNA Ø4,0x50 mm oder Schrauben CSA Ø5,0x40 mm
Sechskant-Holzschrauben oder Bolzen Ø10 mm

Auf Nebenträger :

Spindeln aus Stahl S235JR Typ STD12.
Die Länge der Spindeln muss kleiner oder gleich der Breite des getragenen Balken sein.
