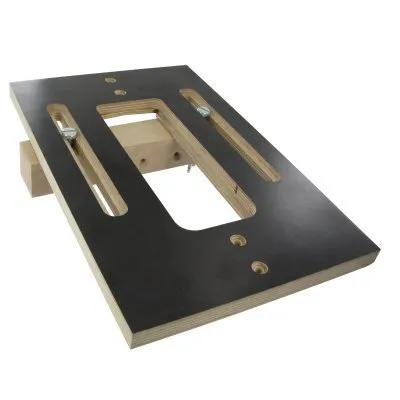

Montageschablone Holz für ETB190 und ETB230 - Réf. ETTP190-230

bald VERFÜGBAR
Versand unter 10 Tagen.
228€98
  ohne MWST  / Montageschablone
(274.77 € inkl. MWST)

  • Referenz
    ETTP190-230
  • Verpackung
    Montageschablone
  • Herstellung
    französisch
  • Marke
    SIMPSON Strong-Tie
  • EAN Code
    5701953823603

Montageschablone für ETB-Balkenträger

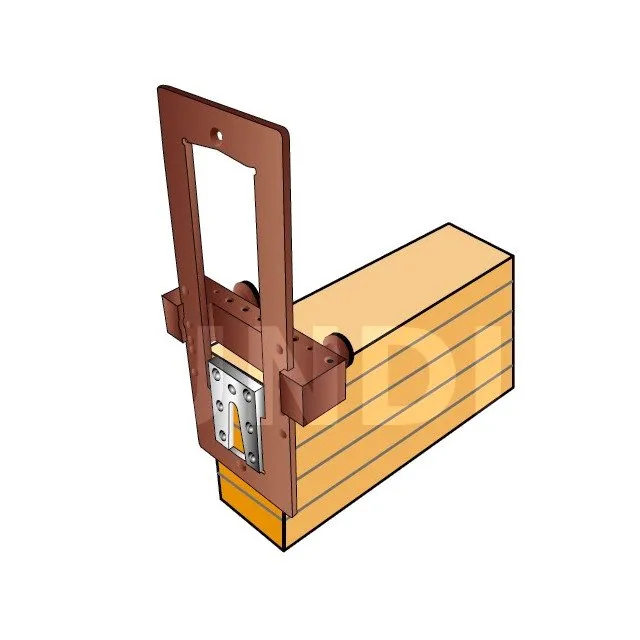

Die Holzschablone besteht aus zwei Teilen. Sie dient dazu, die Senkungen in den Hauptträger einzubringen und die Matrize auf dem Nebenträger zu positionieren.

Eigenschaften

Vorteile

  • Die Schablone ist in zwei Größen erhältlich, für ETB90 bis ETB160 und für ETB90 bis ETB230.
  • Er ermöglicht eine Präzisionsfräsung für den männlichen Teil des Verbinders in dem Träger für eine unsichtbare Verbindung.
  • Er garantiert eine präzise Montage mit einer 10 mm Senkungsfläche am Träger

Werkstoff
Rutschfestes, filmbeschichtetes Seekiefer-Sperrholz

Anwendungen

Träger

  • Hauptträger : Massivholz, Leimholz, Verbundholz.
  • Nebenträger : Massivholz, Leimholz, Verbundholz.

Anwendungsbereiche

  • ETTP90-160 verwendbar für die Verbinder ETB90 bis ETB160.
  • ETTP190-230 kann für die Verbinder ETB90 und ETB230 verwendet werden.
  • Durchmesser des Fräsers : Ø16mm
  • Fräseranschlagsring : Ø30mm
  • Senkungstiefe : 10 mm

Ausschließlich für Holz-Holz-Verbindungen.

Technische Daten

Entsprechung

ReferenzenZugehörige Produkte
ETTP90-160 ETB 90-160
ETTP190-230 ETB 190-230

Technische Noten
Anleitung Schablone ETB (französische Version)
