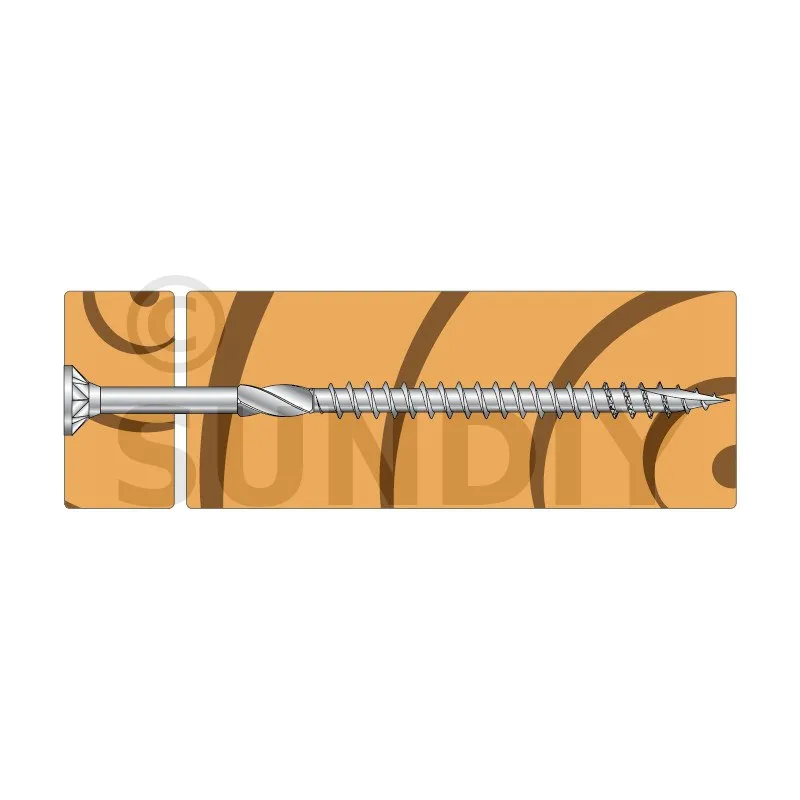

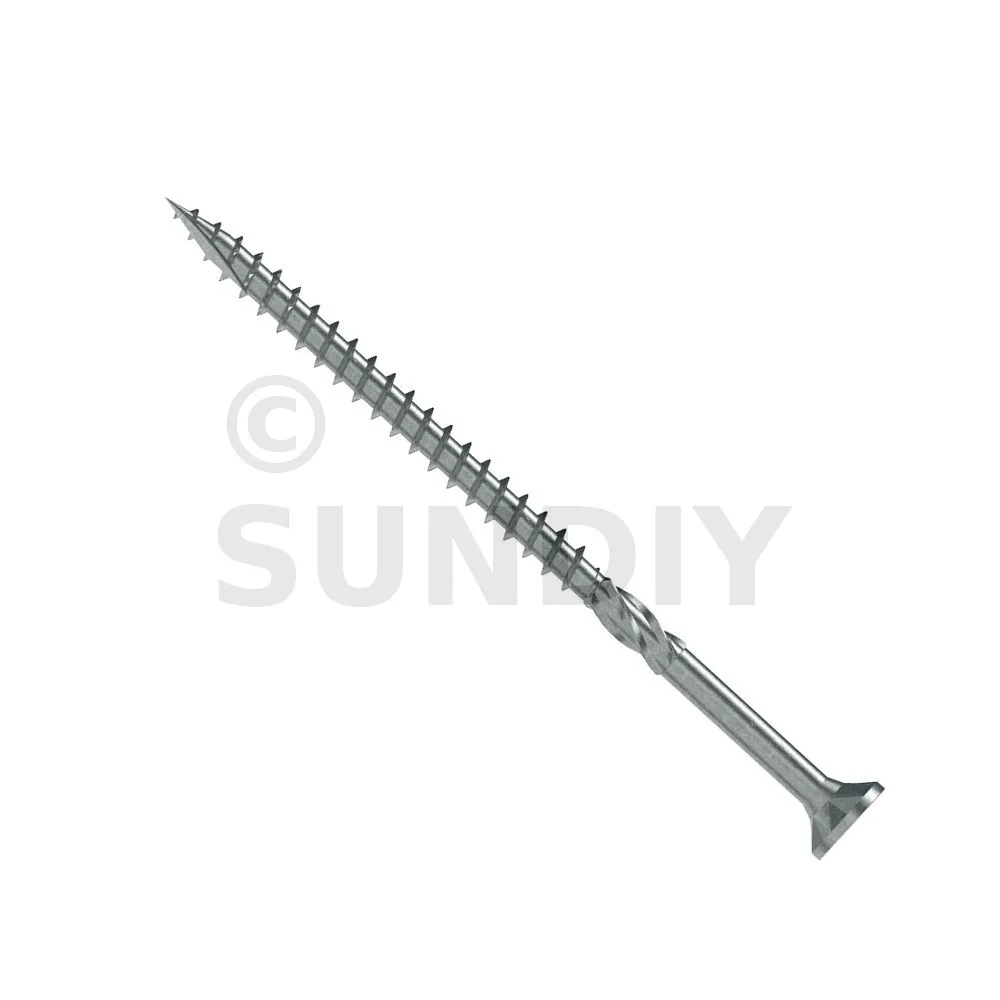

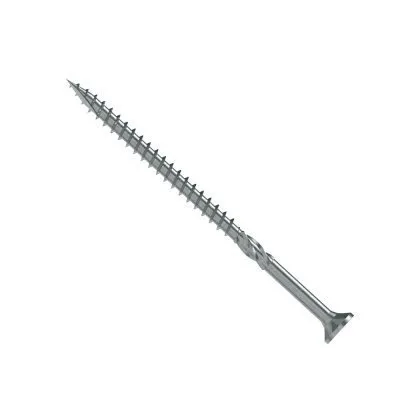

SIMPSON-TTUFS-Holzbauschraube mit Senkkopf, für INNERAUM

Die TTUFS-Holzbauschraube mit Senkkopf wird für Holzrahmenverbindungen im Innenbereich empfohlen.

  • picto
  • picto
  • picto
  • picto
  • picto

Eigenschaften

Leitungserklärungen : DE-DoP-h17/0010

Material

  • Weiß verzinkter Stahl

Vorteil

  • Doppelkegel : bessere Bruchsicherheit,
    Doppelkonus : bessere Bruchfestigkeit,
  • Gerippter Unterkopf : geringe Absplitterung an der Holzoberfläche,
  • Reibahle : reduziert die Reibung, erleichtert das Eindringen,
  • Asymmetrisches Gewinde mit großer Steigung und Kerbung : hohe Reißfestigkeit, bessere Staubabfuhr,
  • Anti-Splitter-Nägel : perfekter Start auch in harten Hölzern.

Aanwendungen

  • Massivholz, Schichtholz für die Rahmenkonstruktion,
  • OSB-Böden auf I-Trägern und Massivholzbalken,
  • Ständer für die Installation von ITE-Systemen...

Technische Daten

Abmessungen


ArtikelArtikelcodeAbmessungen[mm]

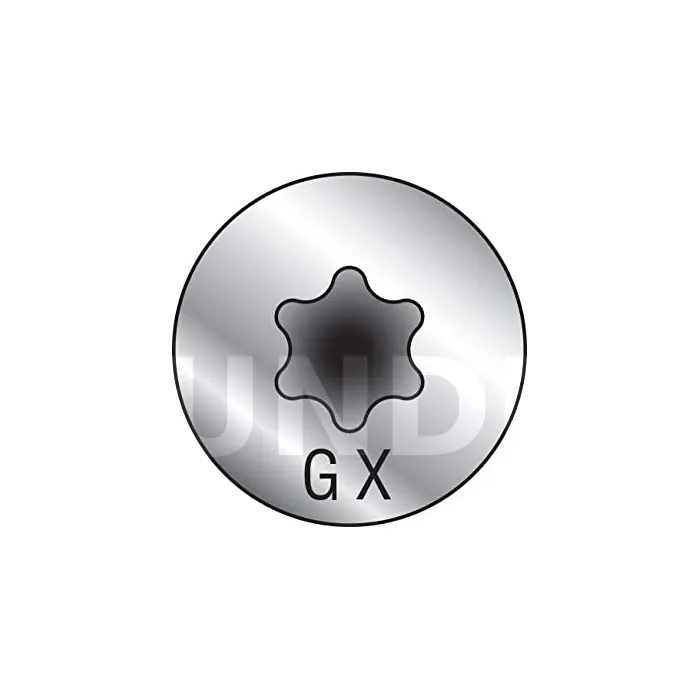

d l da d1 lg Antrieb
TTUFS3.0X16 74413 3 16 6 2 11 T-10
TTUFS3.0X20 74415 3 20 6 2 15 T-10
TTUFS3.0X25 74416 3 25 6 2 20 T-10
TTUFS3.0X30 74417 3 30 6 2 25 T-10
TTUFS3.5X16 74418 3.5 16 7 2.2 11 T-15
TTUFS3.5X20 74419 3.5 20 7 2.2 15 T-15
TTUFS3.5X25 74420 3.5 25 7 2.2 20 T-15
TTUFS3.5X30 74421 3.5 30 7 2.2 25 T-15
TTUFS3.5X35 74422 3.5 35 7 2.2 30 T-15
TTUFS3.5X40 74423 3.5 40 7 2.2 35 T-15
TTUFS4.0X20 74425 4 20 8 2.5 15 T-20
TTUFS4.0X25 74426 4 25 8 2.5 20 T-20
TTUFS4.0X30 74427 4 30 8 2.5 25 T-20
TTUFS4.0X35 74428 4 35 8 2.5 30 T-20
TTUFS4.0X40 74429 4 40 8 2.5 35 T-20
TTUFS4.0X45 74430 4 45 8 2.5 29 T-20
TTUFS4.0X50 74431 4 50 8 2.5 30 T-20
TTUFS4.5X30 74435 4.5 30 8.4 2.8 25 T-20
TTUFS4.5X35 74436 4.5 35 8.4 2.8 30 T-20
TTUFS4.5X40 74437 4.5 40 8.4 2.8 35 T-20
TTUFS4.5X45 74438 4.5 45 8.4 2.8 29 T-20
TTUFS4.5X50 74439 4.5 50 8.4 2.8 30 T-20
TTUFS4.5X60 74440 4.5 60 8.4 2.8 35 T-20
TTUFS4.5X70 74441 4.5 70 8.4 2.8 40 T-20
TTUFS5.0X30 74373 5 30 9.5 3.2 25 T-25
TTUFS5.0X40 74374 5 40 9.5 3.2 35 T-25
TTUFS5.0X50 74375 5 50 9.5 3.2 30 T-25
TTUFS5.0X60 74376 5 60 9.5 3.2 35 T-25
TTUFS5.0X70 74377 5 70 9.5 3.2 40 T-25
TTUFS5.0X80 74378 5 80 9.5 3.2 40 T-25
TTUFS5.0X90 74379 - 75500 5 90 9.5 3.2 45 T-25
TTUFS6.0X50 74457 6 50 11.6 3.8 30 T-30
TTUFS6.0X60 74458 6 60 11.6 3.8 35 T-30
TTUFS6.0X70 74459 6 70 11.6 3.8 40 T-30
TTUFS6.0X80 74460 6 80 11.6 3.8 40 T-30
TTUFS6.0X90 74461 6 90 11.6 3.8 45 T-30
TTUFS6.0X100 74380 6 100 11.6 3.8 60 T-30
TTUFS6.0X120 74451 6 120 11.6 3.8 70 T-30
TTUFS6.0X140 74452 6 140 11.6 3.8 70 T-30
TTUFS6.0X160 74453 6 160 11.6 3.8 70 T-30
TTUFS6.0X180 74454 6 180 11.6 3.8 70 T-30

Die Modelle mit den Durchmessern 3,0, 3,5 und 4,0 sind nicht CE-gekennzeichnet

charakteristische Eigenschaften

ArtikelCharakteristisches plastisches Fließmoment [Nmm]Parameter für charakteristische Ausreißfestigkeit - fax,k,90° [N/mm²]Parameter für charakteristische Kopfeindringfestigkeit - fhead,k [N/mm²]Charakteristische Zugfestigkeit - ftens,k [kN]
TTUFS4.5 5452 19.2 16.8 7.6
TTUFS5.0 7602 13.2 18.2 9.3
TTUFS6.0 12281 17.2 20.3 12.4

Siehe den entsprechenden ETA für Details.
