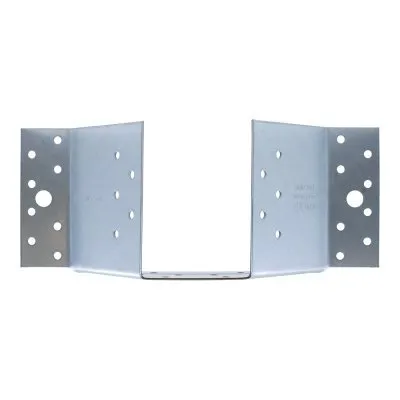

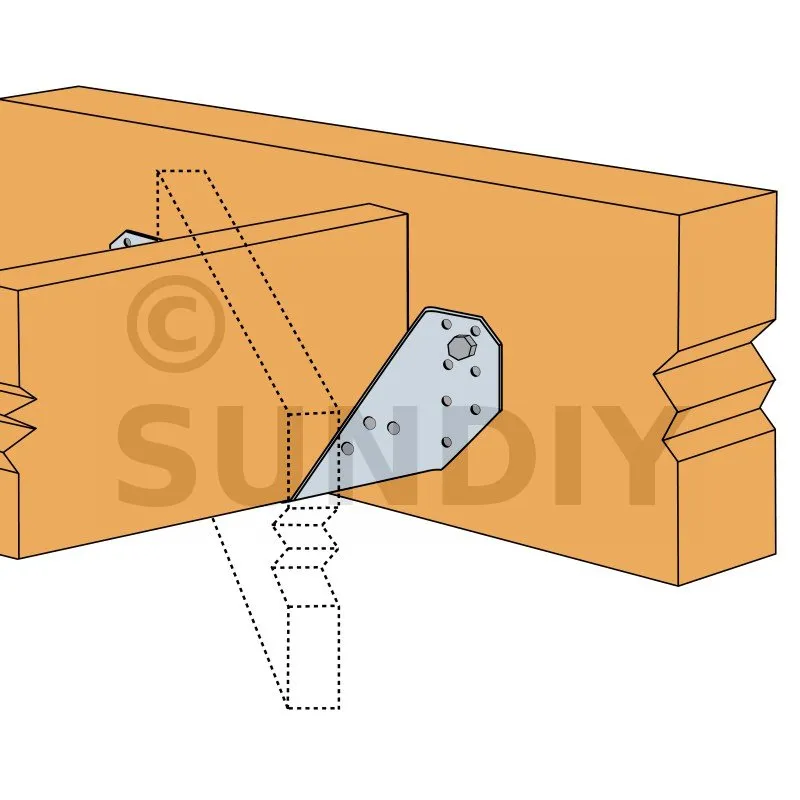

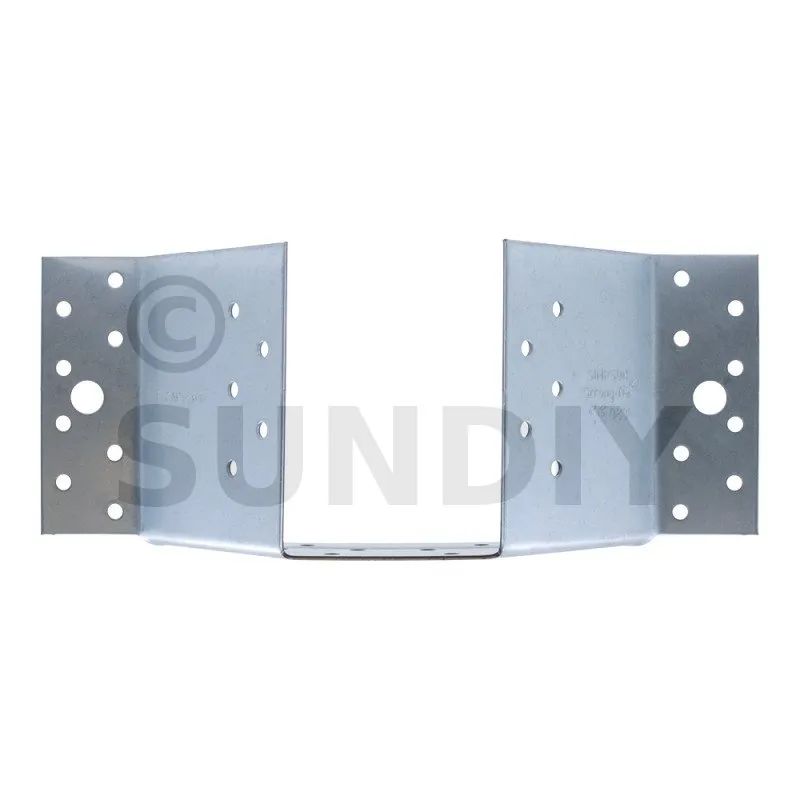

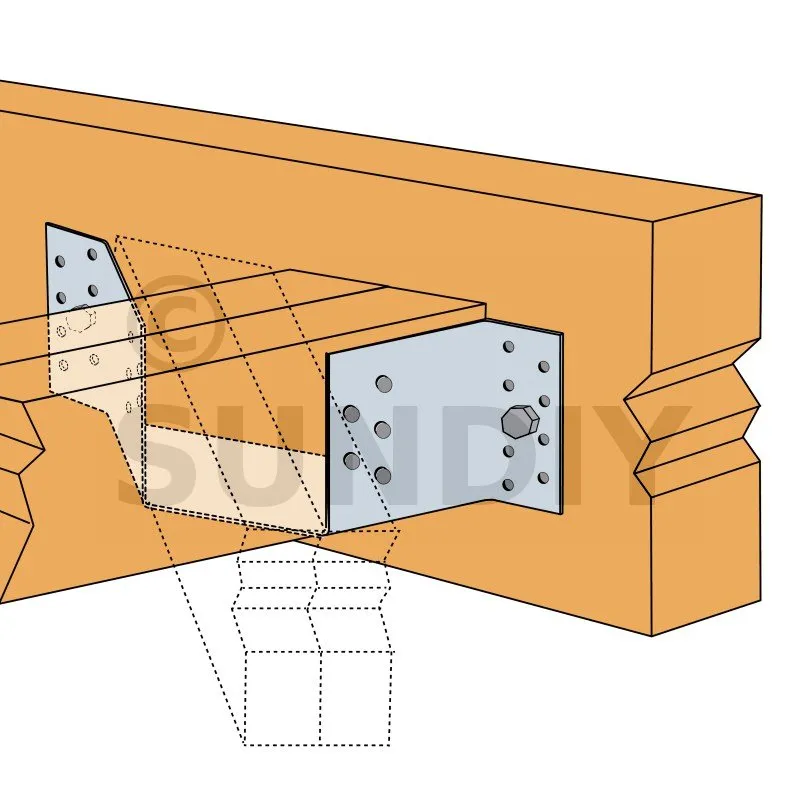

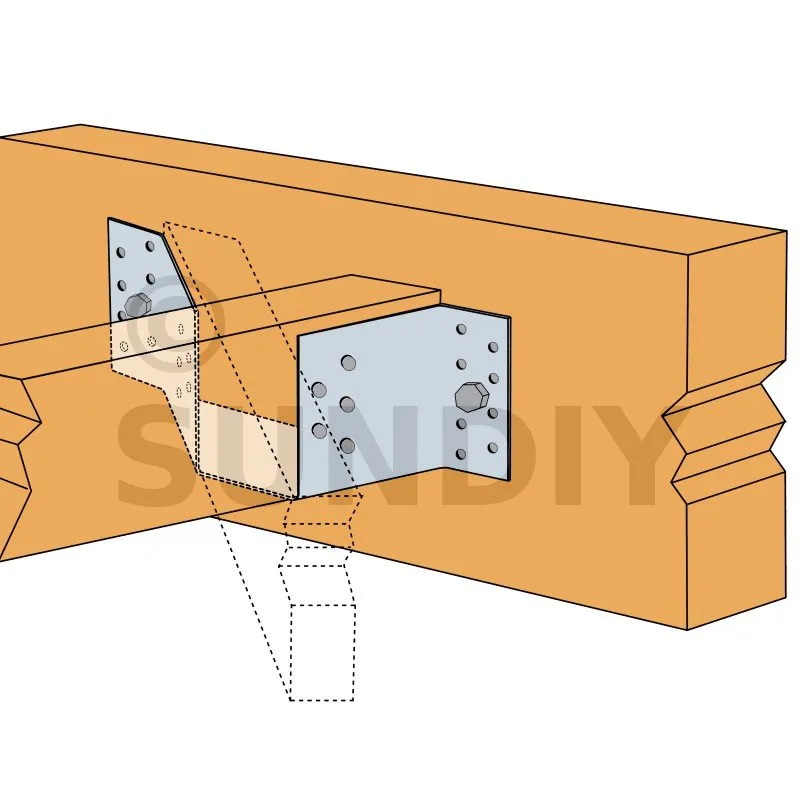

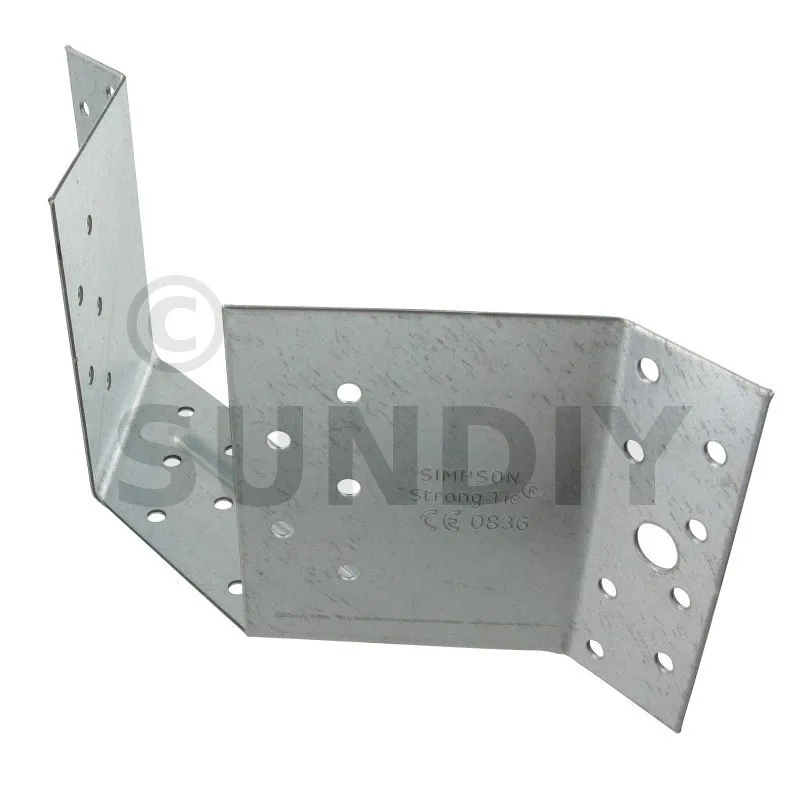

Balkenträger mit 45°-Winkel (rechts und links)
ET-Balkenträger mit 45° vereinen in einem Produkt eine 45°-Verbindung nach rechts und nach links. Sie werden hauptsächlich in industrialisierten Dachstühlen verwendet.
Eigenschaften
Leistungserklärungen : FR-DoP-e07/0234;
Technische Zulassungen : ETA-07/0234;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäss DIN EN 10346,
- Dicke : 1,5 mm.
Vorteile
- Verwendbar für linke oder rechte 45°-Ecken,
- Befestigung auf Holz oder Beton.
Anwendungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
- Nebenträger : Massivholz.
Anwendungsbereich
- Befestigung von Dachstühlen.
Technische Daten

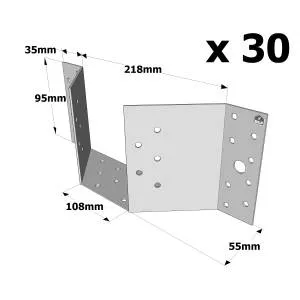

Abmessungen
| Referenzen | Trägerabmessungen [mm] | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | ||
| Min. | Max. | |||||||||||

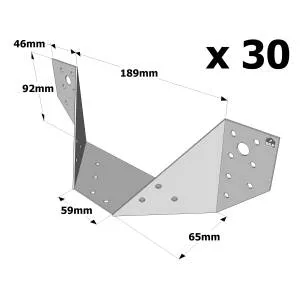

| ET248 | 38 | 97 | 145 | 59 | 92 | 65 | 189 | 46 | 1.5 | 14 | 2 | 6 |

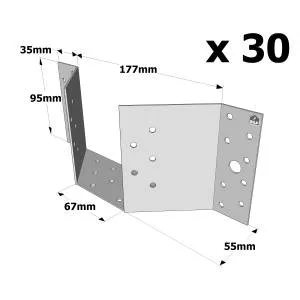

| ET260 | 47 | 97 | 145 | 67 | 95 | 55 | 177 | 35 | 1.5 | 16 | 2 | 10 |
| ET301 | 2x38 | 97 | 145 | 108 | 95 | 55 | 218 | 35 | 1.5 | 16 | 2 | 16 |

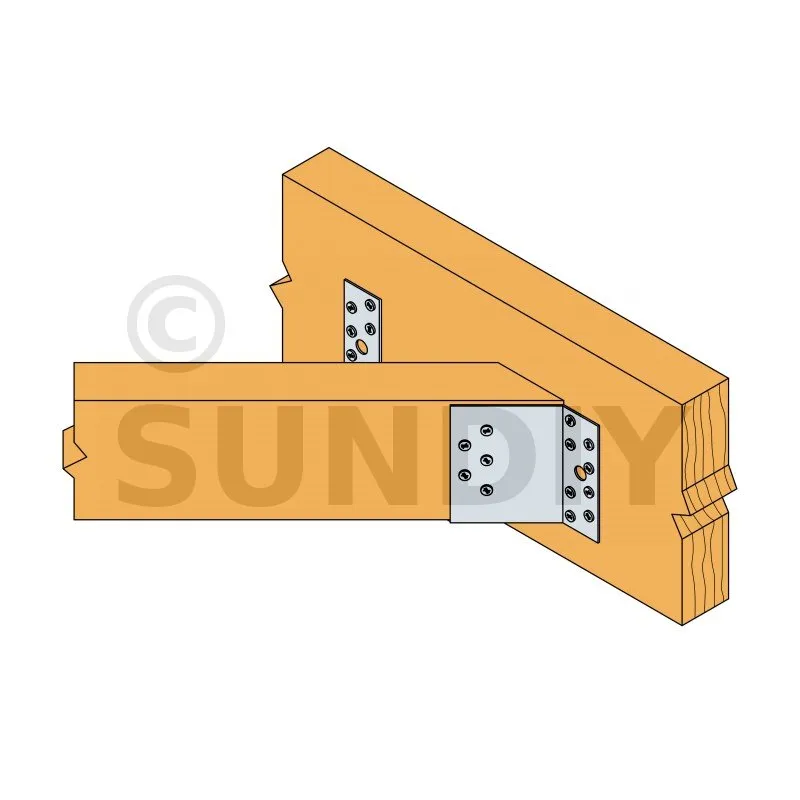

Charakteristische Werte - Balken auf Balkenträger
| Referenzen | Abmessungen | Charakteristische Werte - Holz C24 [kN] | ||
|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | R2.k | |
| Anzahl | Anzahl | CNA4,0x35 | CNA4,0x35 | |
| ET248 | 14 | 6 | 8.7 | 2 |
| ET260 | 16 | 10 | 10.5 | 5.4 |
| ET301 | 16 | 16 | 11.2 | 6.3 |
Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Höhe des Nebenträgers mehr als 195 mm beträgt.

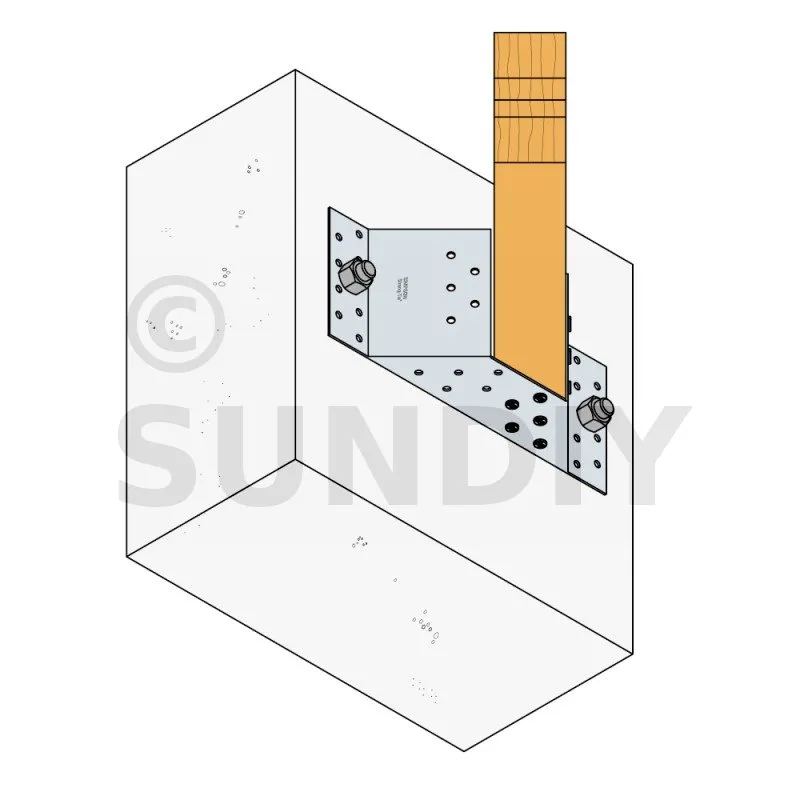

Charakteristische Werte - Holz auf Beton
| Referenzen | Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||
|---|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | |||
| Anzahl | Typ | Anzahl | Typ | CNA4,0x35 | |
| ET248 | 2 | Ø10 | 14 | CNA** | 8.7 |
| ET260 | 2 | Ø10 | 16 | CNA** | 10.5 |
| ET301 | 2 | Ø10 | 16 | CNA** | 11.2 |
Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Stützhöhe mehr als 195 mm beträgt.
* Sehen Sie sich das Simpson Strong-Tie-Verankerungssortiment an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle beschriebenen Werte sind für eine Installation in der vollen Bodenplatte angegeben. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen (Unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).
** Siehe die Lastaufnahmesäulen, um zu sehen, welche Befestigungen in Schenkel A verwendet werden können. Die Werte hängen von der Art der verwendeten Befestigungen ab.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Nebenträger :
- CNA Ø4,0 x 35 mm-Kammnägel.
Auf Hauptträger :
Holz :
- CNA Ø4,0 x 35 mm-Kammnägel.
Stahl :
- Bolzen Ø12 mm (Der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).
Beton :
- Meschanische Dübel : WA M10-78/5,
- Chemische Verankerung : LMAS M10-120/25 mit Verbundmörtel AT-HP.
Installation
Verwenden Sie alle angegebenen Befestigungsmittel für eine bestimmte Anwendung. Elemente, die aus zwei Lagen bestehen, müssen so miteinander verbunden werden, dass sie als ein einziges Element wirken.
