Balkenträger mit 45°-Winkel (rechts und links) - Réf. ET248_30

bald VERFÜGBAR
Versand unter 8 Tagen.
7€83
  ohne MWST
bzw. 234.78€ für 30 Teile
(281.74 € inkl. MWST)

  • Referenz
    ET248_30
  • Dicke
    1,5mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Max. Trägerhöhe
    145mm
  • Min. Tragbalkenhöhe [mm]
    97mm
  • Breite des Tragbalkens
    38mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    14
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    6
  • Bohrungen auf dem Hauptträger Ø11 [mm]
    2
  • Tiefe (C)
    65mm
  • Breite (D)
    189mm
  • Breite (F)
    46mm

Eigenschaften

Leistungserklärungen : FR-DoP-e07/0234;
Technische Zulassungen : ETA-07/0234;

Werkstoff

  • Verzinkter Stahl S250GD + Z275 gemäss DIN EN 10346,
  • Dicke : 1,5 mm.

Vorteile

  • Verwendbar für linke oder rechte 45°-Ecken,
  • Befestigung auf Holz oder Beton.

Anwendungen

Träger

  • Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
  • Nebenträger : Massivholz.

Anwendungsbereich

  • Befestigung von Dachstühlen.

Technische Daten

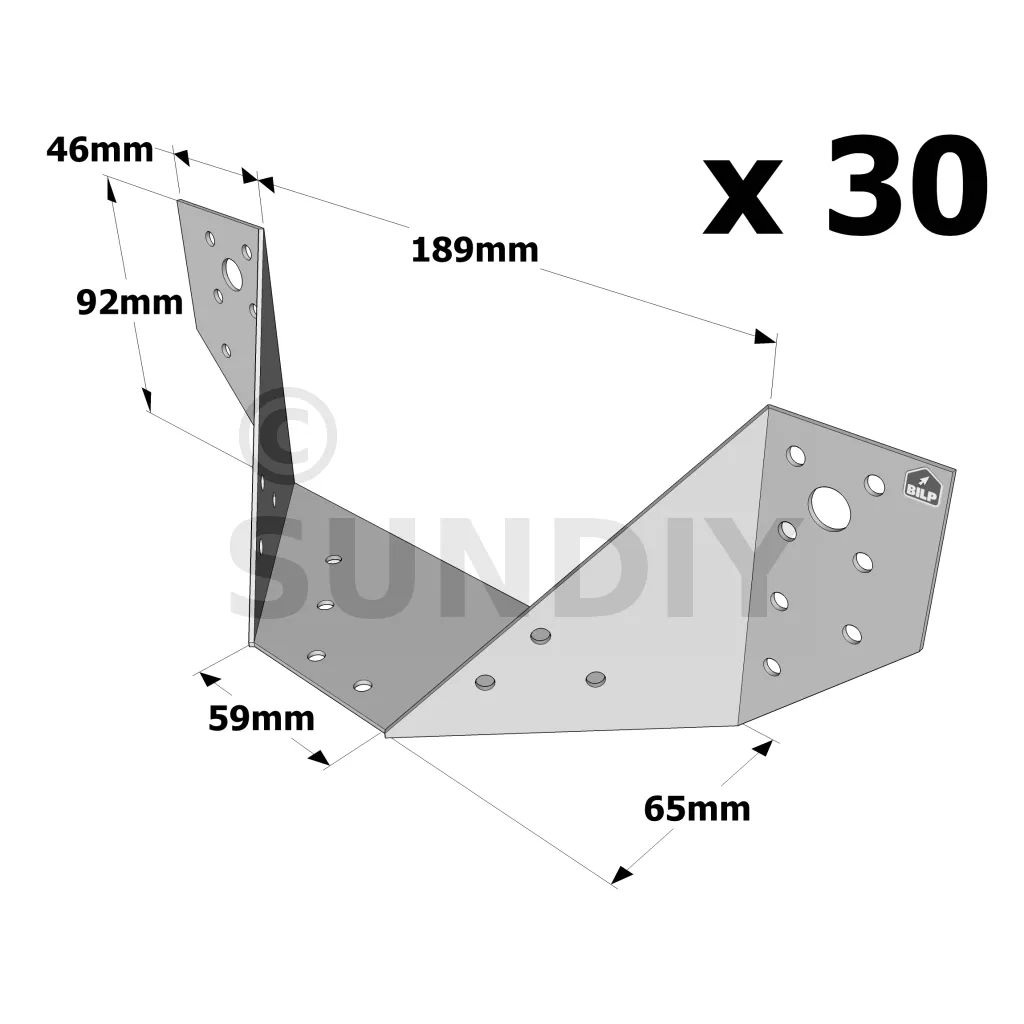

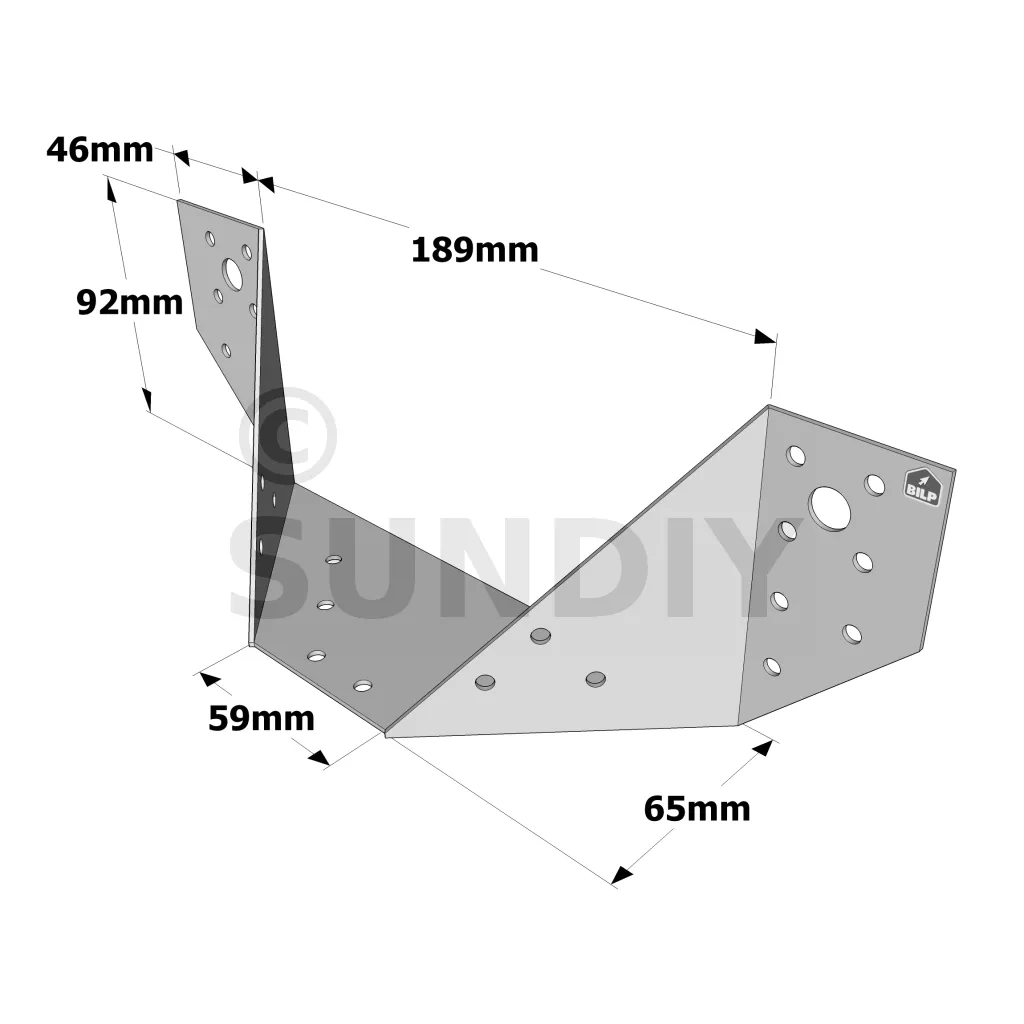

Abmessungen
ReferenzenTrägerabmessungen [mm]Abmessungen [mm]Bohrungen auf HauptträgerBohrungen auf Nebenträger
Breite Höhe A B C D F t Ø5 Ø11 Ø5
Min. Max.
ET248 38 97 145 59 92 65 189 46 1.5 14 2 6
ET260 47 97 145 67 95 55 177 35 1.5 16 2 10
ET301 2x38 97 145 108 95 55 218 35 1.5 16 2 16

Charakteristische Werte - Balken auf Balkenträger

ReferenzenAbmessungenCharakteristische Werte - Holz C24 [kN]
Hauptträger Nebenträger R1.k R2.k
Anzahl Anzahl CNA4,0x35 CNA4,0x35
ET248 14 6 8.7 2
ET260 16 10 10.5 5.4
ET301 16 16 11.2 6.3

Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Höhe des Nebenträgers mehr als 195 mm beträgt.

Charakteristische Werte - Holz auf Beton
ReferenzenBefestigungenCharakteristische Werte - Holz C24 [kN]
Hauptträger Nebenträger R1.k
Anzahl Typ Anzahl Typ CNA4,0x35
ET248 2 Ø10 14 CNA** 8.7
ET260 2 Ø10 16 CNA** 10.5
ET301 2 Ø10 16 CNA** 11.2

Verwenden Sie einen Winkel mit verstellbarem Winkel LS30, um die Stabilität zu erhöhen, wenn die Stützhöhe mehr als 195 mm beträgt.

* Sehen Sie sich das Simpson Strong-Tie-Verankerungssortiment an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle beschriebenen Werte sind für eine Installation in der vollen Bodenplatte angegeben. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen (Unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).

** Siehe die Lastaufnahmesäulen, um zu sehen, welche Befestigungen in Schenkel A verwendet werden können. Die Werte hängen von der Art der verwendeten Befestigungen ab.
