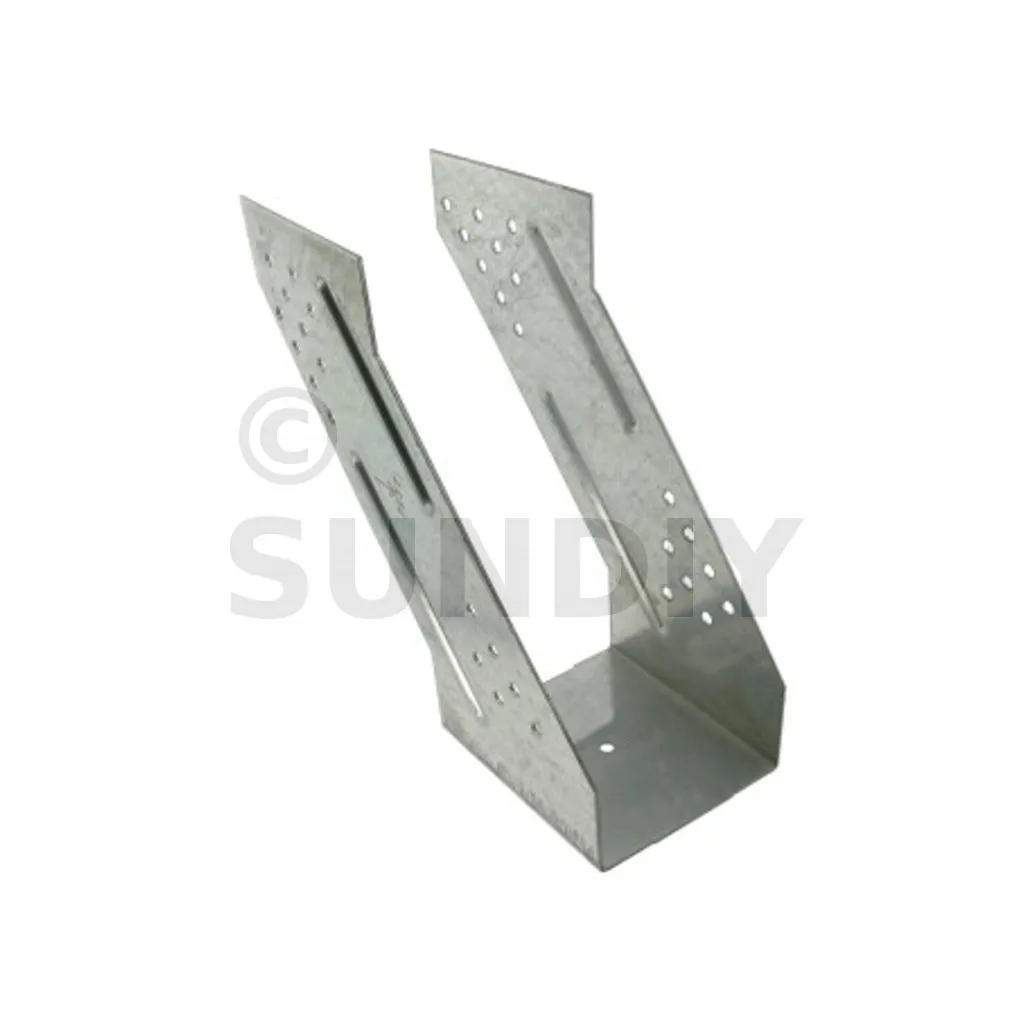

verstärkte Gerberverbinder

Hauptvorschau
Miniaturbild Nr. 1 Miniaturbild Nr. 2 Miniaturbild Nr. 3 Miniaturbild Nr. 4
bald VERFÜGBAR
Versand unter 10 Tagen.
4€65
  ohne MWST  / Balkenschuh
(5.58 € inkl. MWST)

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Mindesthöhe des Nebenträgers aus Holz
    214mm
  • Maximale Höhe des Nebenträgers aus Holz
    285mm
  • Tiefe (C)
    90mm
  • Dicke
    1,5mm

Verstärkte Gerberverbinder

Die SCR-verstärkten Gerberverbinder, die für die Herstellung von Pfetten verwendet werden, sind nur für die Aufnahme von Querkräften ausgelegt. Die Kragarme müssen daher am Punkt des rechnerisch ermittelten Null-Durchbiegungsmoments positioniert werden.

Eigenschaften :

Leistungserklärungen : FR-DoP-e07/0053
Technische Zulassungen : ETA-07/0053

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 1,5 mm.

Vorteile :

  • Optimierung der verwendeten Holzquerschnitte,
  • Einfache und schnelle Installation.

Anwendungen

Träger :

  • Hauptträger : Massivholz, Leimholz, Verbundholz.
  • Nebenträger : Massivholz, Leimholz, Verbundholz.

Anwendungsbereiche

  • Pfette...

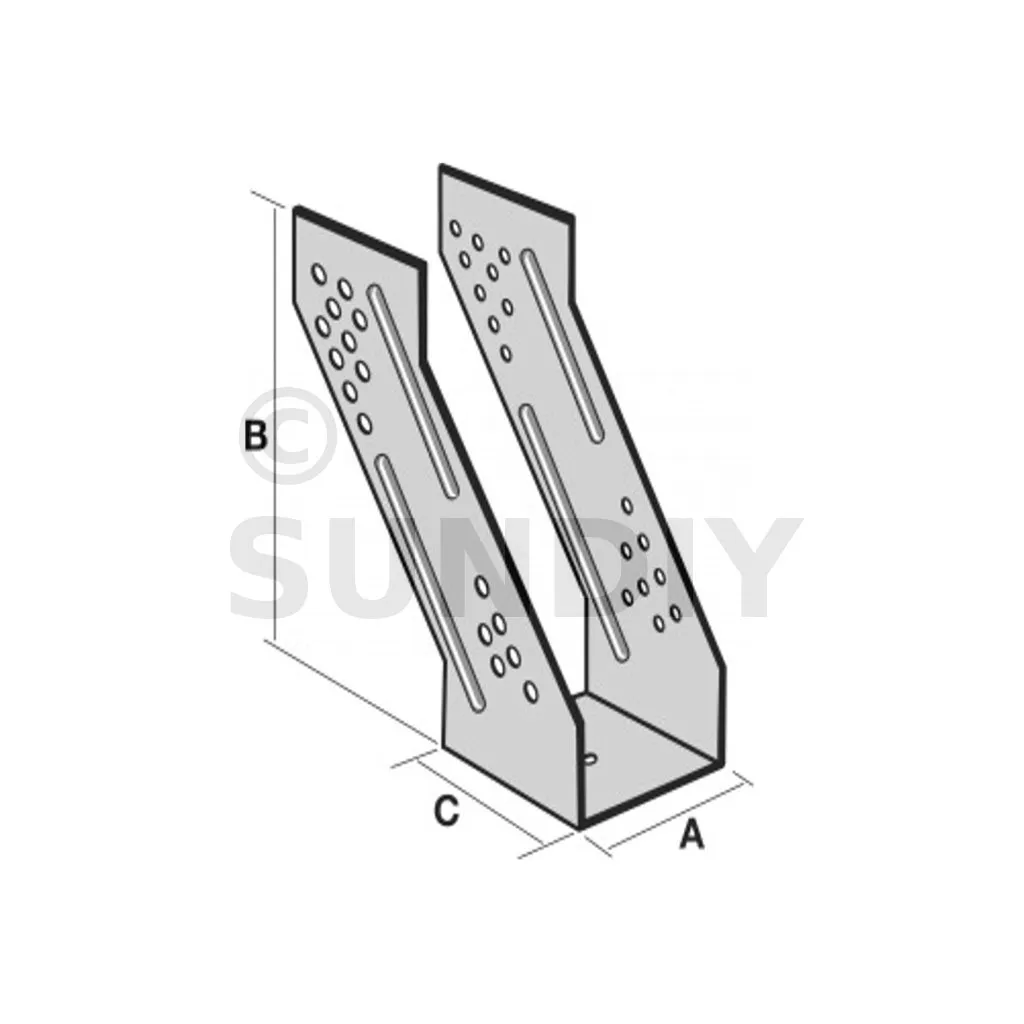

Abmessungen und Kennwerte


ArtikelHolznebenträgerAbmessungen [mm]BefestigungenCharakteristische Festigkeiten - Holz auf Holz - C24 [kN]
Breite [mm] Höhe [mm] A B C Dicke Hauptträger Nebenträger Basis Absteigend Aufsteigend Lat.
Min. Max. Anzahl Typ Anzahl Typ Anzahl Typ
SCR64/158 64 158 210 64 158 90 1.5 16 CNA4.0x50 14 CNA4.0x50 1 CNA4.0x50 19.2 6.3 4.9
SCR72/214 72 214 285 72 214 90 1.5 25 CNA4.0x50 21 CNA4.0x50 1 CNA4.0x50 30.6 11.2 5.9
SCR76/182 76 182 242 76 182 90 1.5 19 CNA4.0x50 14 CNA4.0x50 1 CNA4.0x50 22.3 6.8 4.9
SCR80/210 80 210 280 80 210 90 1.5 25 CNA4.0x50 21 CNA4.0x50 1 CNA4.0x50 30.6 11.2 5.9

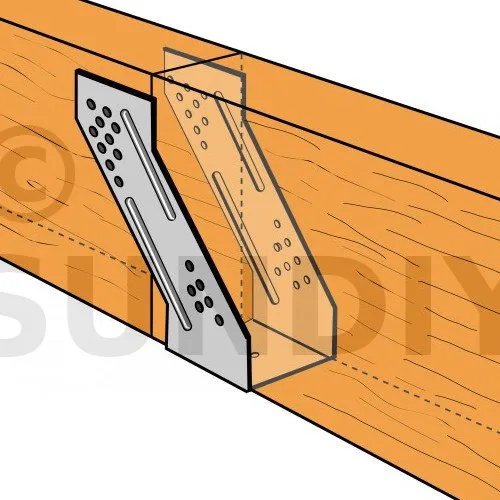

Installation

Befestigungen
Verwendung nur Holz/Holz.
