Verstellbarer Rohrpfostenfuß für hohe Belastungen - Réf. PIBA110/160
-
ReferenzPIBA110/160
-
HerstellungFranzösisch
-
MaterialStahl S235JR gemäß DIN EN 10025
-
MarkeSIMPSON Strong-Tie
-

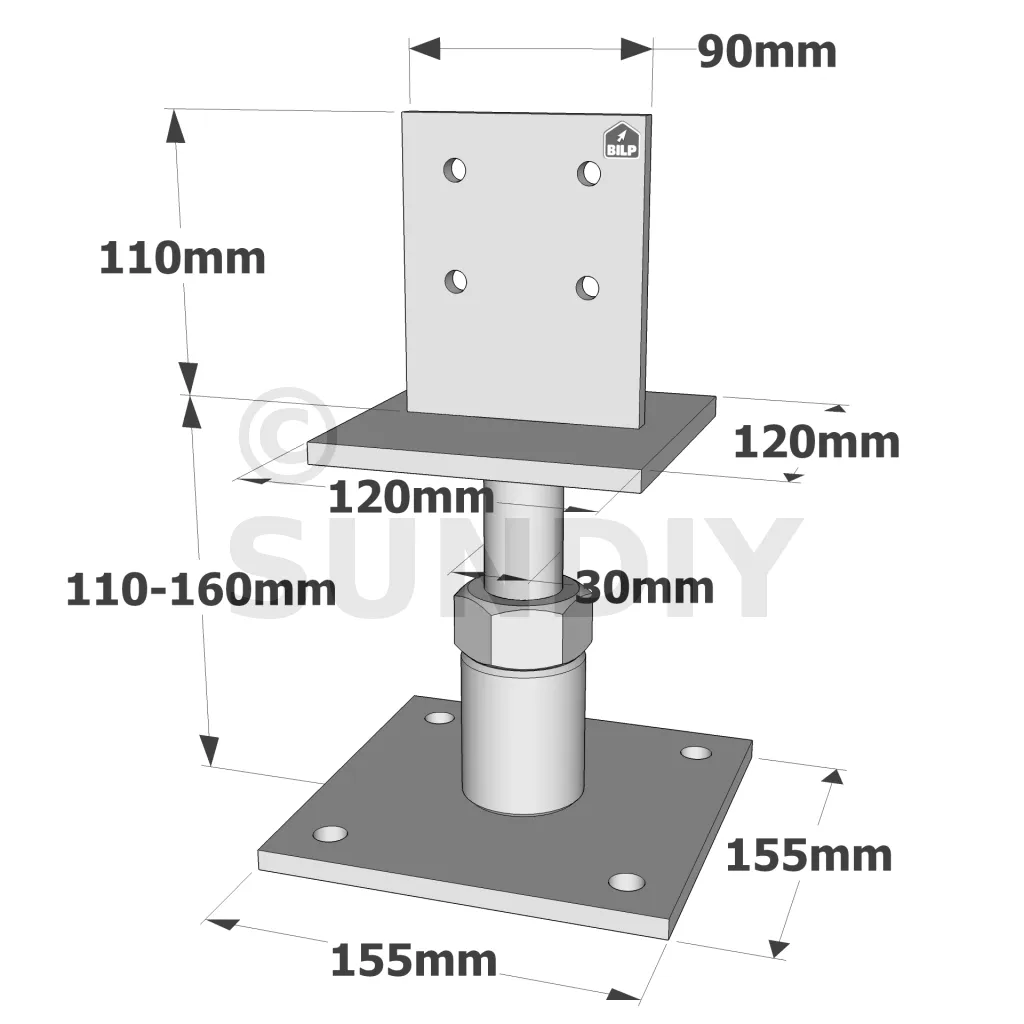

Breite (B)120mm
-
Höhe (C)110mm
-
Breite (D)155mm
-
Durchmesser (G)30mm
-
Höhe (F)110 - 160mm
-
FinishWeiß elektrolytisch verzinkt gemäß ISO 2081
-
Breite (E)155mm
-
Bohrungen der Kopfplatte4Ø8.5
-
Bohrungen der Bodenplatte4Ø13
-
Breite (A)120mm
-
Holzverbindung auf starrem TrägerAuf Pfosten: 2Ø8 (STD-Stabdübel oder Bolzen); auf Beton : 4Ø12 (WA-Stabdübel; Gewindestange)
-
Maximal zulässige Belastung in Druckrichtung7 Tonnen
-
Tiefe (H)70mm

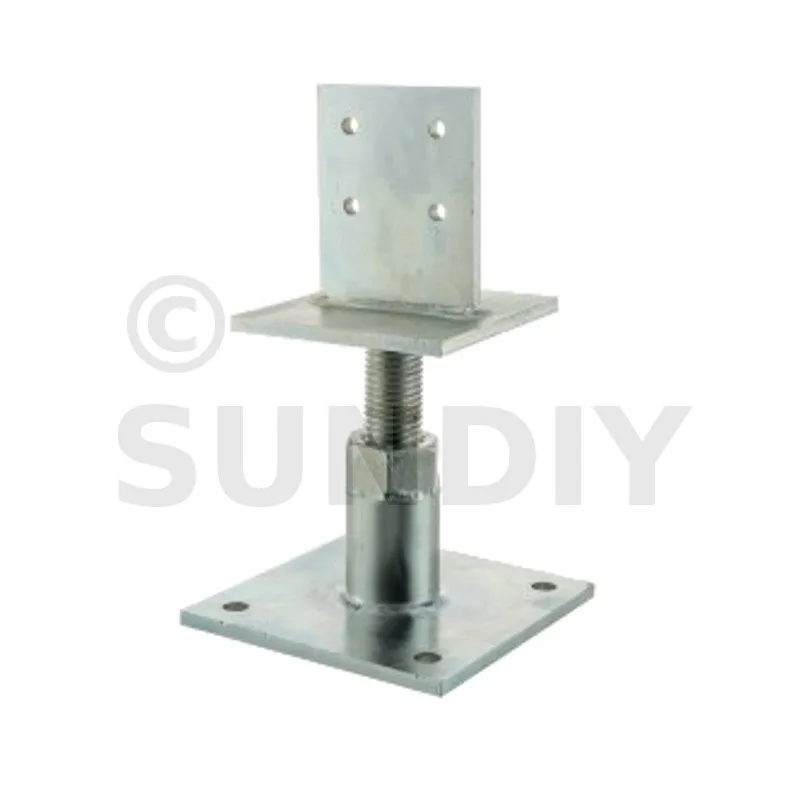

Verstellbarer, robuster Pfostenfuß
Der Hochlastpfostenträger PIBA110/160 ermöglicht durch seinen vertikalen Kern eine starke Lastrückgewinnung bei Druck sowie eine Rückgewinnung von Hubkräften.
Merkmale
Gegenstand
- S235JR-Stahl gemäß NF EN 10025,
- Weiße elektroverzinkte Oberfläche gemäß ISO 2081,
- Dicke 8 mm.
Vorteile
- Deutliche Lastwiederherstellung bei Komprimierung,

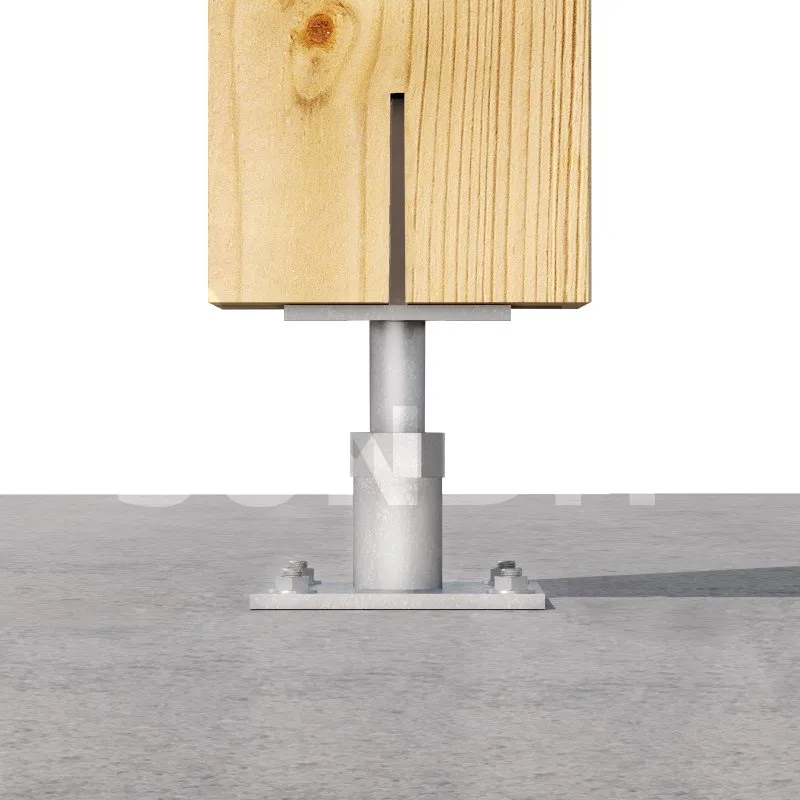

- Höhenverstellbar von 110 bis 160 mm,

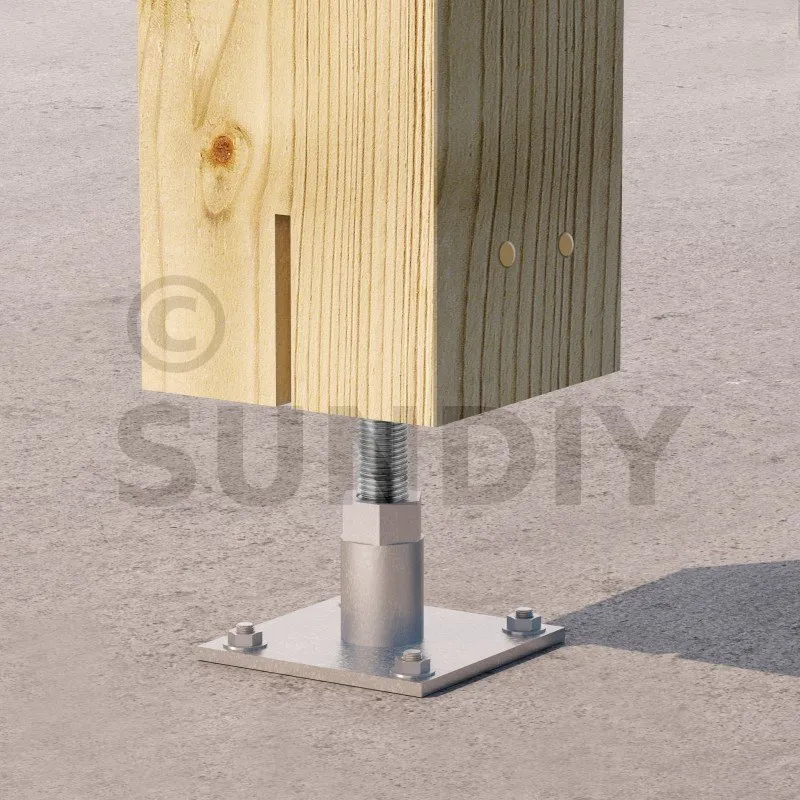

- Schützt den Holzpfosten vor Feuchtigkeit, indem er ihn vom Boden abhebt.
Anwendung
Unterstützung

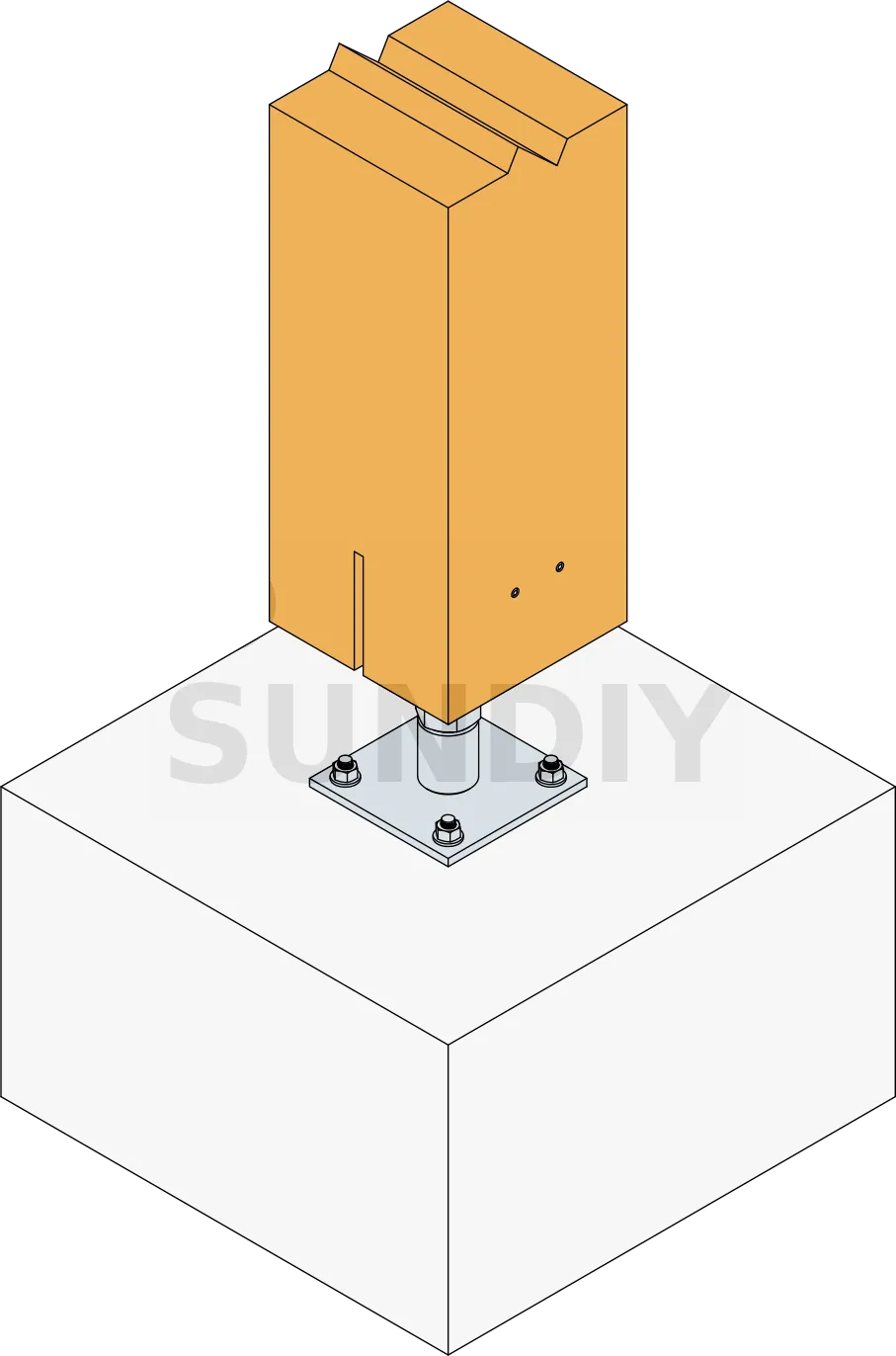

Träger: Beton
Portiert: Massivholz, Brettschichtholz, Verbundholz...
Einsatzbereiche
- LC-Unterstützungsposten,
- Böden,
- Markisenstangen...

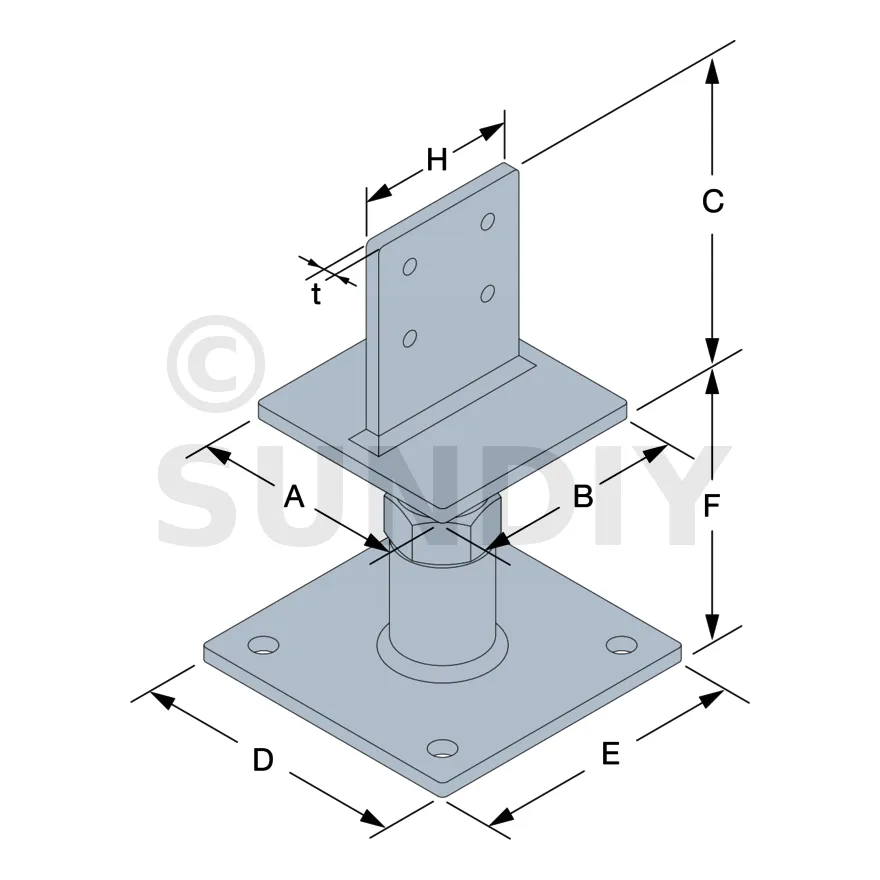

Abmessungen
| Referenzen | Abmessungen [mm] | Hohe Plattenlöcher | Niedrige Plattenlöcher | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | t | Ø8,5 | Ø13 | |
| PIBA110/160 | 120 | 120 | 110 | 155 | 155 | 110-160 | 30 | 90 | 8 | 4 | 4 |
Merkmale Werte

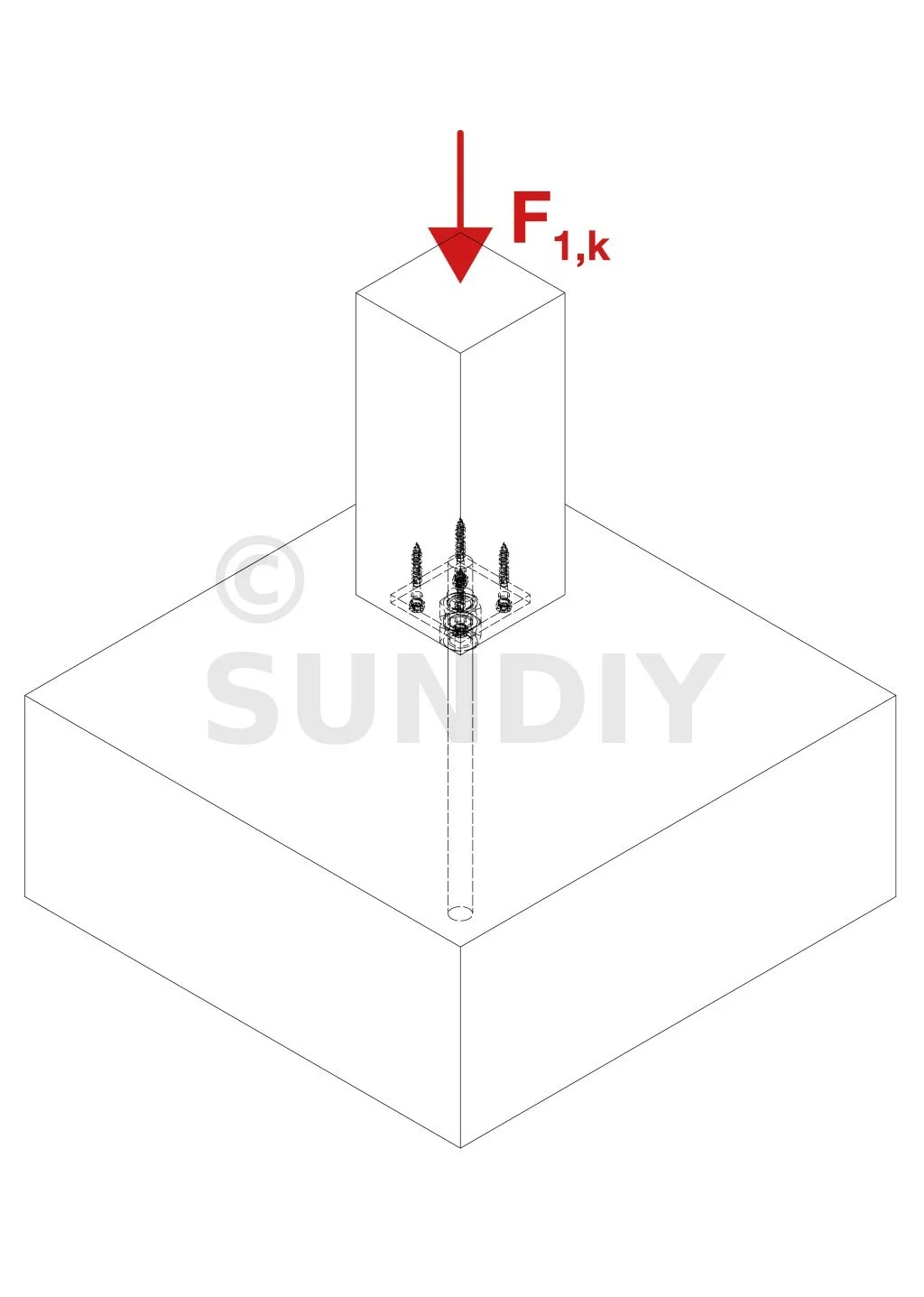

| Referenzen | Befestigungen | Kennwerte [kN] | ||||
|---|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1.k | R2,k | |||
| Nb | Typ | Nb | Typ | |||
| PIBA110/160 | 2 | Ø8 | 4 | Ø12 | 125/(kmod^0,5) | 20.7 |
Die Verbindung zwischen Pfostenfuß und Holzpfosten erfolgt über die beiden oberen Stifte.
Erdanker und deren Tragfähigkeit sollten stets überprüft werden.
Vereinfachte Kennwerte
| Referenzen | Werte Vereinfachte Eigenschaften - Holz auf Beton | ||||||
|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - Holz C24 [kN] | ||||||
| Auf Pfosten | Auf Beton | R1,k | R2,k | ||||
| Qty | Type | Qty | Type | ||||
| PIBA110/160 | 2 | Ø8 | 4 | Ø12 | 149 | 20.7 | |
Für die Berechnung der vereinfachten Kennwerte wurde kmod gleich 0,7 gewählt.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Post:
- 2 broches STD oder Ø8-mm-Bolzen, die in den beiden oberen Löchern der vertikalen Platte angebracht sind.
- Die Länge der Stifte entspricht dem Pfostenquerschnitt.
Platin:
- Mechanischer Knöchel: goujon FM 753 EVO M12x109/10 ou alternative FM-753 CRACK 3DG M12x110/10(Beschichtung für den Außenbereich geeignet),
- Chemischer Anker: Harz AT-HP +Gewindestange LMAS M12-150/35.

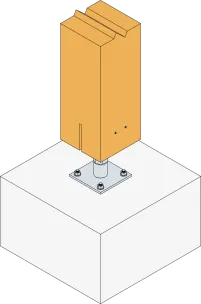

Einrichtung

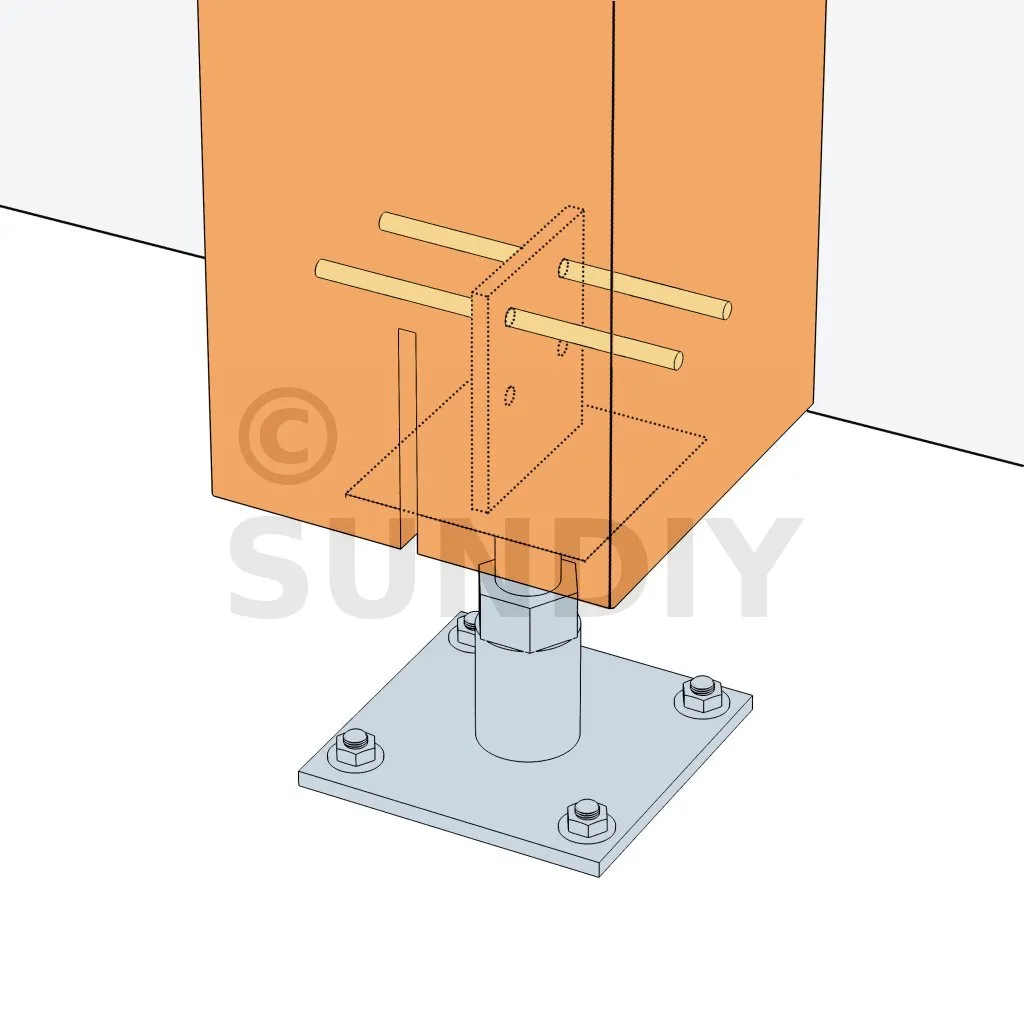

Oberteil:
1. Machen Sie eine vertikale Kerbe im Kern des Pfostens mit einer Dicke von 9 oder 10 mm auf einer Höhe von ca. 120 mm.
2. Identifizieren Sie die Position der oberen Stifte (oder Bolzen) an den Seiten des Pfostens.
3. Bohren Sie den Ø8-mm-Pfosten quer, um die beiden Stifte einzusetzen.
4. Positionieren Sie den Pfosten auf dem Pfostenfuß und stecken Sie die beiden Stifte ein.
Unterteil:
1. Positionieren Sie den Pfosten vertikal in der Struktur.
2. Identifizieren Sie die Position der Erdanker auf der Stütze.
3. Bohren Sie die Stütze vertikal auf den für die gewählten Befestigungen empfohlenen Durchmesser und die empfohlene Tiefe.
4. Befestigen Sie die untere Platte mit den ausgewählten Ankern am Boden.
