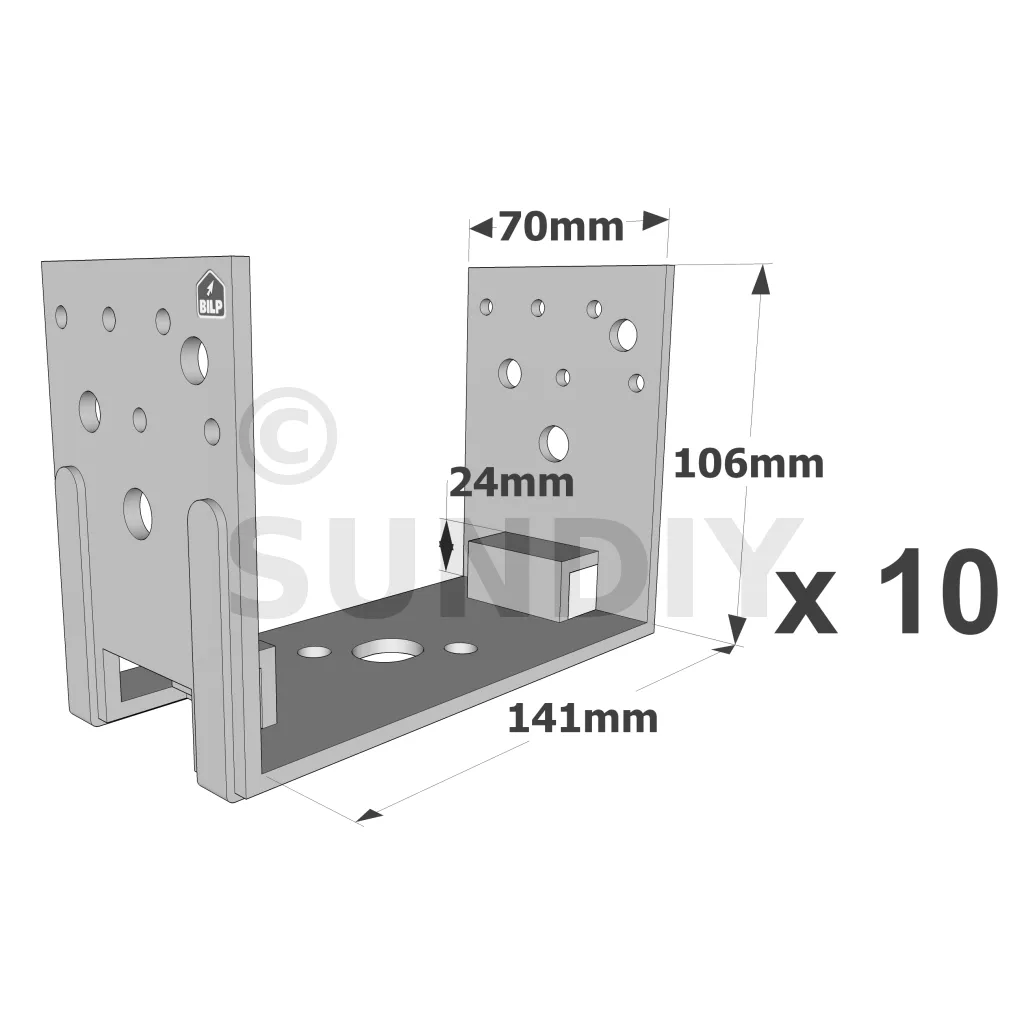

U-Pfostenhalter - Réf. PU140-B_10
-
ReferenzPU140-B_10
-
Dicke4mm
-
Herstellungfranzösisch
-
MaterialStahl S235JR gemäß DIN EN 10025. Finish Feuerverzinkung gemäß DIN EN ISO 1461.
-
MarkeSIMPSON Strong-Tie
-
FinishFeuerverzinkung gemäß DIN EN ISO 1461.
-
Bohrungen der Kopfplatte10Ø5 - 4Ø9
-
Bohrungen der Bodenplatte2Ø9 - 1Ø17x20
-
Befestigungen auf Pfosten10 - Typ : CNA4.0x50
-
Befestigungen auf Beton1 - Typ : Gewindestange oder Bolzen WA Ø16
-
Tiefe (B)70mm
-
Höhe (F)24mm
-
Maximal zulässige Belastung in Druckrichtung0.9 Tonnen
U-Pfostenhalter
Die EMBU-Pfostensockel ermöglichen die Befestigung von Pfosten auf einem bestehenden Träger (Balkon, Terrasse...). Sie gewährleisten den Schutz des Pfostens vor aufsteigender Feuchtigkeit (Ruhezeit 20 mm vom Boden entfernt). Die Montage wird durch eine längliche Bohrung im unteren Bereich vereinfacht.
Eigenschaften :
Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285
Material :
- Stahl S235JR gemäß DIN EN 10025.
- Oberfläche Feuerverzinkung gemäß DIN EN ISO 1461
Vorteile :
- Vereinfachte Installation dank einer länglichen Bohrung im unteren Bereich,
- Hohe Widerstandsfähigkeit gegenüber Belastungen,
- Schutz des Pfostens vor aufsteigender Feuchtigkeit (Ruhezeit 20 mm vom Boden entfernt),
- Geringe Bodenfreiheit bei gleichzeitiger Aufnahme von Kräften beim Anheben.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, Brettschichtholz, Beton
- Nebenträger : Massivholz, Verbundholz, Brettschichtholz
Anwendugnsbereiche :
- Vordach / Pergola
- Veranda
- Balkon, Terrasse
Technische Daten

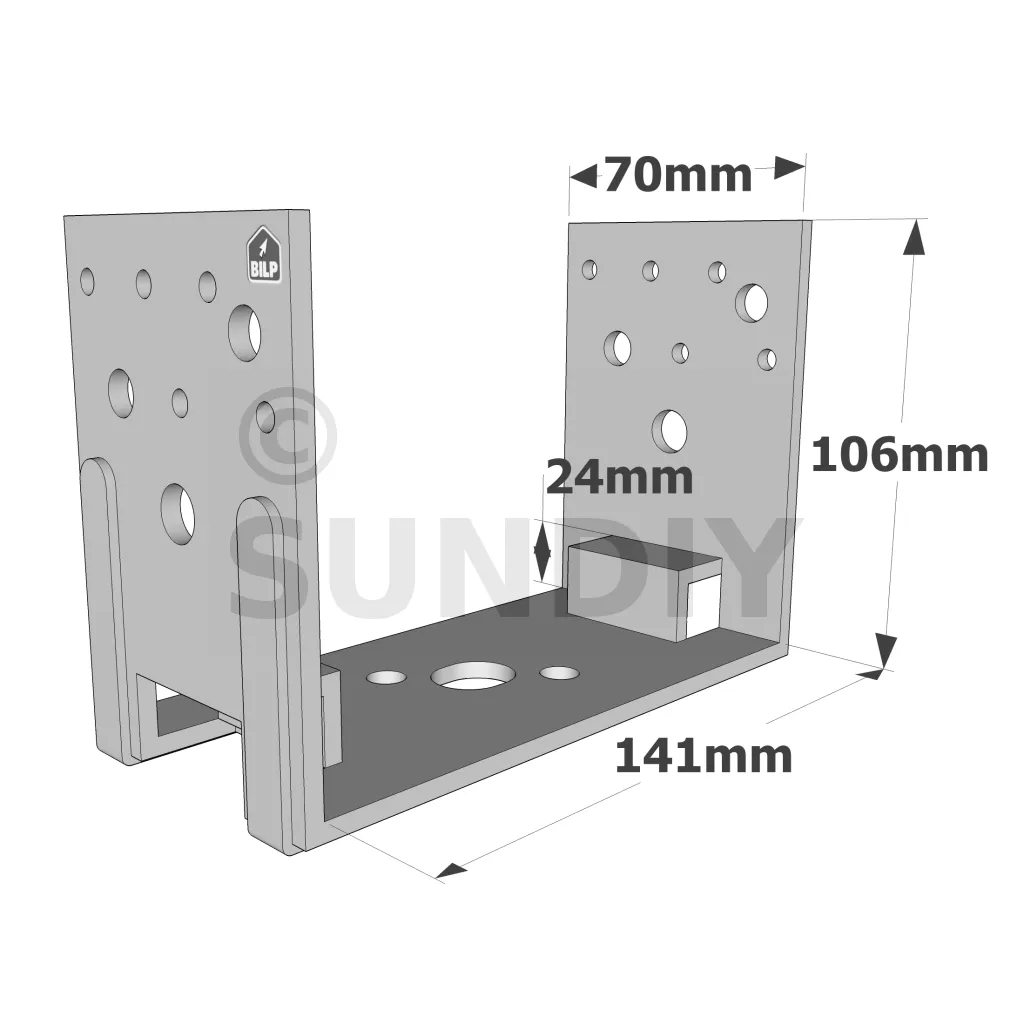

Abmessungen
Ensemble scie circulaire plongeante 1 400 W, diam. de disques 165mm et rail de guidage - TTS1400KIT
Pack duo perceuse sans fil et visseuse à chocs 18 V - GTPCDID18
| Referenzen | Abmessungen [mm] | Bohrungen im Kopfstück | Bohrungen in der Fußplatte | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | t1 | Nägel | Bolzen | Ø9 | Ø17x20 | |
| PU70-B | 71 | 70 | 131 | 24 | 4 | 10 | 4 | - | 1 |
| PU90-B | 91 | 70 | 131 | 24 | 4 | 10 | 4 | 2 | 1 |
| PU100-B | 101 | 70 | 126 | 24 | 4 | 10 | 4 | 2 | 1 |
| PU120-B | 121 | 70 | 116 | 24 | 4 | 10 | 4 | 2 | 1 |
| PU140-B | 141 | 70 | 106 | 24 | 4 | 10 | 4 | 2 | 1 |
Charakteristische Werte
| Referenzen | Befstigungen | Charakteristische Werte - Holz C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1,k** | R2,k** | |||
| Anzahl | Typ | Anzahl | Typ | |||
| PU70-B | 10 | CNA4.0x50 | 1 | Ø16* | min( 29.6 ; 34.7/kmod ) | min( n x Rlat.k ; 14.1/kmod ) |
| PU90-B | n | CNA4.0x l | 1 | Ø16 | min( 29.6 ; 34.7/kmod ) | min( n x Rlat.k ; 10.0/kmod ) |
| PU100-B | n | CNA4.0x l | 1 | Ø16 | min( 29.6 ; 34.7/kmod ) | min( n x Rlat.k ; 8.76/kmod ) |
| PU120-B | n | CNA4,0x l | 1 | Ø16 | min(29.6 ; 34.7/kmod) | min(n x Rlat.k ; 6.99/kmod) |
| PU140-B | n | CNA4,0x l | 1 | Ø16 | min(29.6 ; 34.7/kmod) | min(n x Rlat.k ; 5.82/kmod) |
Umsetzung
Befstigungen
Auf Holzpfosten :
- CNA Ø4.0x50 mm-Kammnägel
- Sechskant-Holzschrauben Ø8 mm
- Bolzen Ø10 mm
Auf Beton :
- Mechanischer Dübel : Bolzen WA M16-110/5.
- Chemische Verankerung : Verbundmörtel AT-HP + Gewindestange LMAS M16-170/20
Installation
1. Setzen Sie den Pfosten in den Pfostenhalter,
2. Pfostenfuß am Pfosten befestigen.
