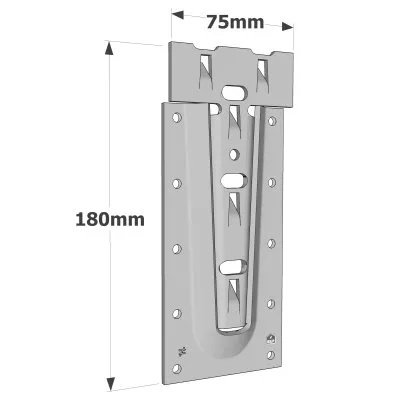

Passverbinder aus Stahl - Réf. ETSN180

AUF LAGER
Sofortiger Versand verfügbar für 11 Einheiten verfügbar.
25€73
  ohne MWST  / Passverbinder
(30.88 € inkl. MWST)

  • Referenz
    ETSN180
  • Herstellung
    französisch
  • Material
    S 250 GD +Z 275 gemäß DIN EN 10346
  • Dicke
    3mm
  • Marke
    SIMPSON Strong-Tie
  • Tiefe (C)
    150mm
  • Tiefe (D)
    150mm
  • Breite (B)
    75mm

Passverbinder aus Stahl

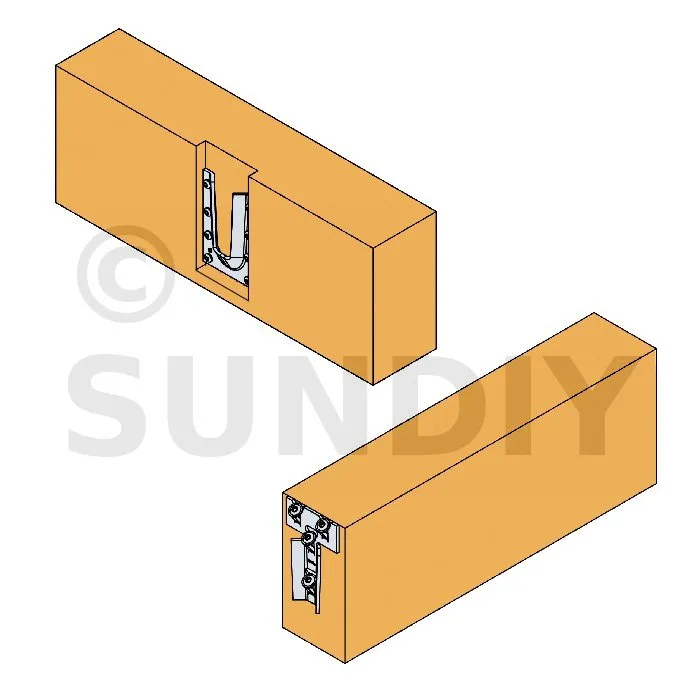

Der ETSN-Stahlpassverbinder ist ein innovativer und sehr diskreter Verbinder. Er ermöglicht es, die Ästhetik einer traditionellen Passverbinderverbindung nachzubilden. Der weibliche Teil wird mit CSA-Schrauben oder CNA-Nägeln auf dem Hauptträger platziert, während der männliche Teil mit Flachkopfschrauben am Ende des Nebenträgers befestigt wird.

Eigenschaften :

Leistungserklärungen : FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245

Werkstoff :

  • S250GD + Z275 gemäß DIN 10346,
  • Dicke : 3 mm.

Anwendungen

Vorteile :

  • Unsichtbare Verbindung,
  • Es sind keine Schlitze oder Stiftbohrungen erforderlich, was die Verarbeitung vereinfacht,
  • Kann mit ESCR6.0-Schrauben in den Längen 80 bis 160 mm in zahlreichen Anwendungen eingesetzt werden,
  • Verwendbar mit einer Neigung und/oder einem Winkel zwischen dem Abstützelement und dem Hauptträger,
  • Feuerbeständigkeit 1/2 Stunde oder 1 Stunde bei Einhaltung bestimmter Empfehlungen. Zögern Sie nicht -.
    unsere Dokumentation "Feuerwiderstand - Zuverlässigkeit und Verbinder" anzusehen.

Träger :

  • Hauptträger : Massivholz, Verbundholz, Leimholz.
  • Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche :

  • Balken auf Hauptträger,
  • Balkenauf Pfosten,
  • Ausschließlich für Holz-auf-Holz-Verbindungen.

Befestigungen
Auf Nebenträger

  • ESCR6.0 Flachkopfschrauben mit einer Länge von 80 bis 160 mm, die je nach Höhe des Nebenträgers und der gewünschten Festigkeit ausgewählt werden.

Auf Hauptträger

  • CSA5,0x40 mm-Schruaben oder CNA4,0x50 Nägeln mm.
    Wenn CNA verwendet werden, muss die Senkbohrung breiter sein, damit die Nägel eingepasst werden können.

Technische Daten

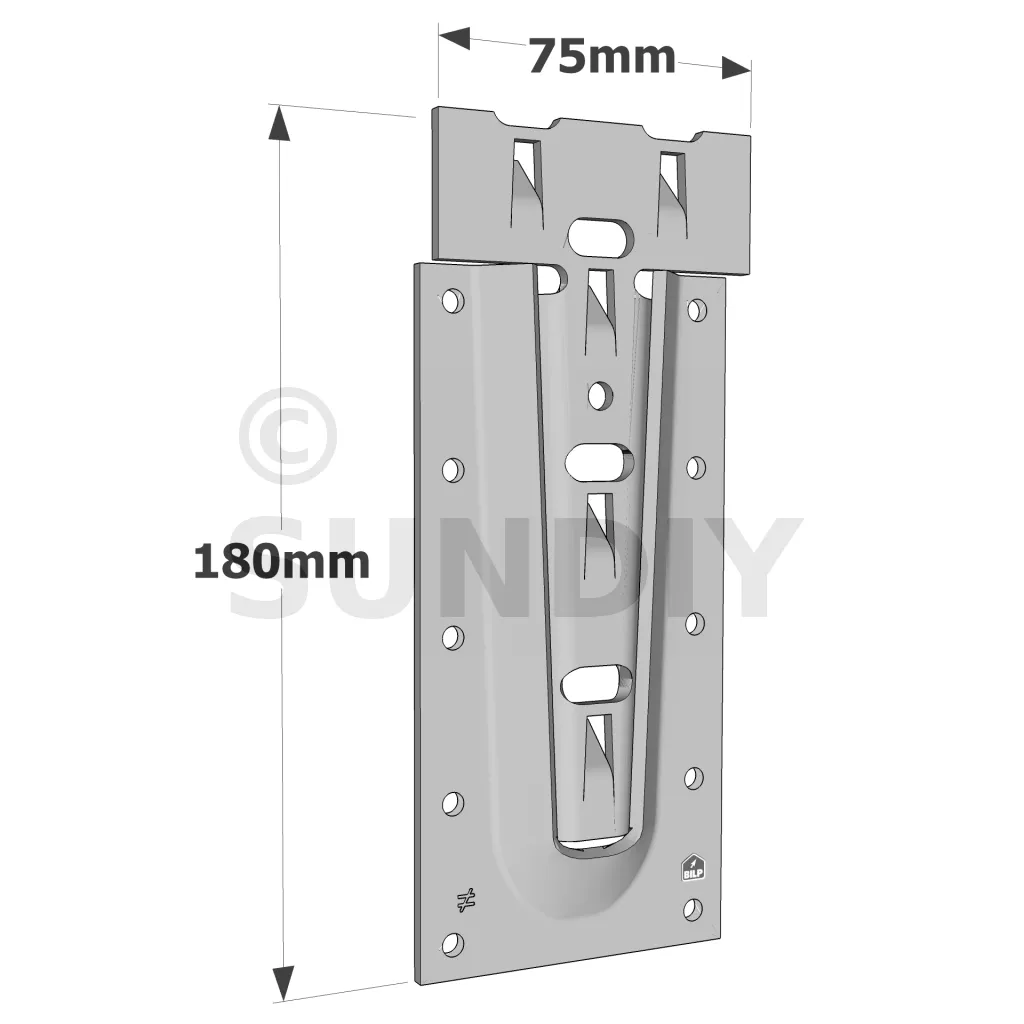

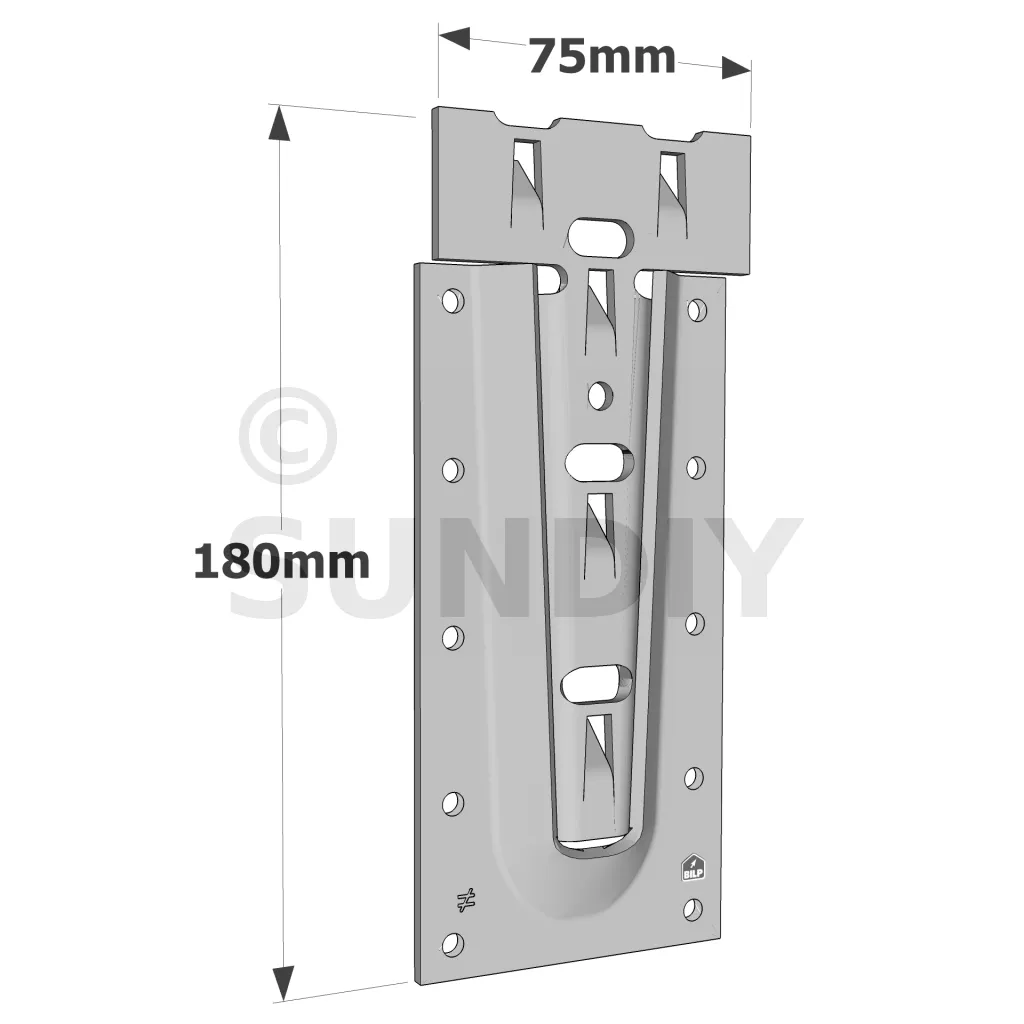

Abmessungen

MODÉLISATION 3D

Modélisation avec quelques mesures nécessaires à la réalisation du projet.


ReferenzenTrägerabmessungen [mm]Hauptträgerabmessungen [mm]Abmessungen [mm]Bohrungen auf den HauptträgerBohrungen auf den Nebenträger
Breite Höhe Pfostenbreite A B C D t Ø5 Lasche Ø6
Min. β = 0° -15° < β ≤ 90° Min.
Min. Max.
ETSN100 70 * * * 105 100 60 70 70 3 4 3
ETSN130 75 * * * 110 130 65 100 100 3 8 4
ETSN180 85 * * * 120 180 75 150 150 3 10 5

* Abhängig von der Länge der Schraube ESCR

Charakteristische Merkmale - Balken auf Tragbalken

ReferenzenCharakteristische Merkmale - Balken auf Tragbalken - Vollausnagelung
Befestigung Charakteristische Merkmale - Holz C24 [kN]
Hauptträger Nebenträger ESCR6.0x80 ESCR6.0x120 ESCR6.0x160
Anzahl Typ Anzahl Typ Nebenträgerabmessung [mm] Balkenabmessung [mm] Balkenabmessung [mm]
Min. Max. R1.k Min. Max. R1.k Min. Max. R1.k
ETSN100 4 CSA5,0x40 3 ESCR 118 165 9 151 215 9 184 264 9
ETSN130 8 CSA5,0x40 4 ESCR 145 203 12.2 178 252 16.3 211 301 16.3
ETSN180 10 CSA5,0x40 5 ESCR 195 278 15.3 228 327 20.4 261 376 20.4

Charakteristische Merkmale - Balken auf Pfosten

ReferenzenCharakteristische Merkmale - Holzbalken auf Pfosten - Teilausnagelung
befestigungen Charakteristische Merkmale - Holz C24 [kN]
Hauptträger nebenträger ESCR6.0x80 ESCR6.0x120 ESCR6.0x160
Anzahl Typ Anzahl Typ Balkenabmessung [mm] Balkenabmessung [mm] Balkenabmessung [mm]
Min. Max. R1.k Min. Max. R1.k Min. Max. R1.k
ETSN100 4 CSA5,0x40 3 ESCR 118 165 8.3 151 215 8.3 184 264 8.3
ETSN130 6 CSA5,0x50 4 ESCR 145 203 10.5 178 252 10.5 211 301 10.5
ETSN180 6 CSA5,0x50 5 ESCR 195 278 15.1 228 327 15.1 261 376 15.1

Umsetzung

  • Merkblatt TPSN - Schablone ETSN.pdf

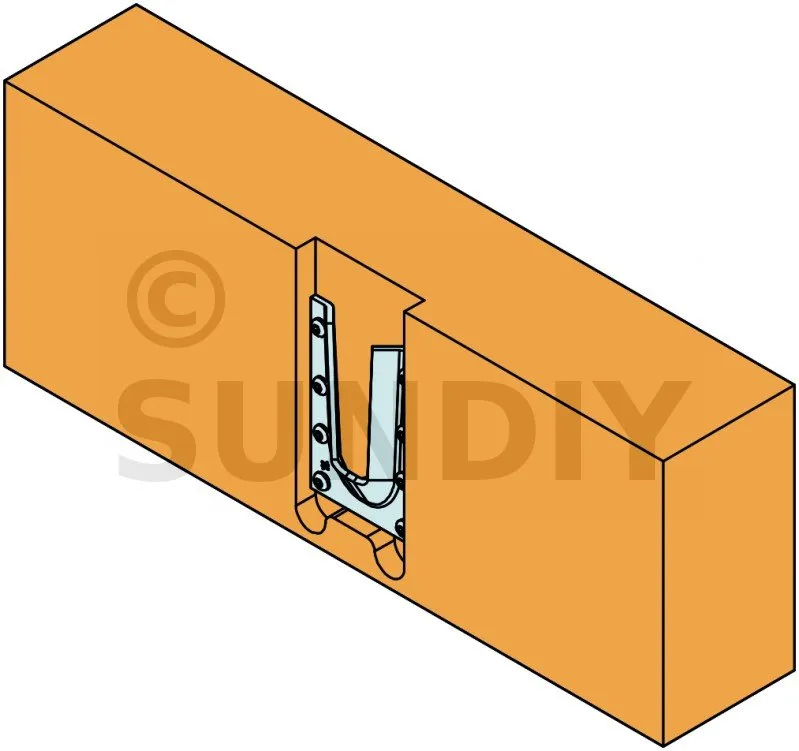

    Befestigung der ETSN-Buchse :
    1. Bereite die Schablone für die Senkung entsprechend der ETSN-Vorlage vor. Die TPSN-Schablone, die speziell für das ETSN entworfen wurde, steht Ihnen zur Verfügung.
    2. Positionieren Sie die Schablone und setzen Sie die Schraube ein, mit der die Schablone gehalten wird,
    3. Führen Sie eine Senkung mit den folgenden Abmessungen (in mm) durch :
ETSNBreite der SenkungHöhe der SenkungTiefe der Senkung
100 60 100 12
130 65 130 12
180 75 180 12

4. Befestigen Sie die Buchse des ETSN mit den Schrauben CSA5,0 oder den Nägeln CNA4,0. Die Buchse wird am Boden und am unteren Ende der Senkung verkeilt.

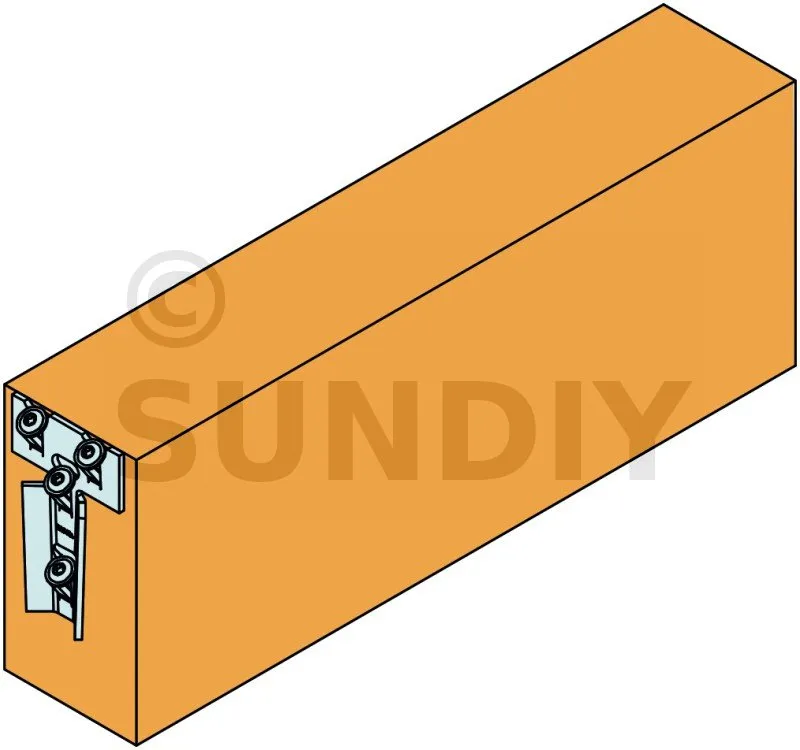

Befestigen der Patrize des ETSN :
Es wird empfohlen, für die Befestigung der Patrize eine Schablone zu verwenden, um zu verhindern, dass das Teil beim Anbringen der schrägen Schrauben verrutscht.
1. Befestigen Sie die Schablone mit einer Halteschraube am Balkenende und setzen Sie das verkeilte männliche Teil in die Schablone ein. Das Patrizenstück muss bündig mit der oberen Fläche abschließen,
2. Setzen Sie eine ESCR-Schraube im 90°-Winkel vorübergehend in die zentrale Bohrung Ø6 mm ein, um das Teil zu fixieren,
3. Setzen Sie die ESCR-Schrauben in einem Winkel von ca. 35° ein, beginnend mit der unteren Schraube, dann die beiden oberen Schrauben,
4. Wenn nur noch eine Kerbe frei ist, entfernen Sie die temporäre ESCR-Schraube und führen Sie sie in einem Winkel von 35° in die letzte Kerbe ein.

Endgültiger Zusammenbau :
1. Schieben Sie den männlichen Teil in den weiblichen Teil,
2. Die Montage ist abgeschlossen! Der ETSN ist unsichtbar.

MODÉLISATION 3D

Modélisation avec quelques mesures nécessaires à la réalisation du projet.
