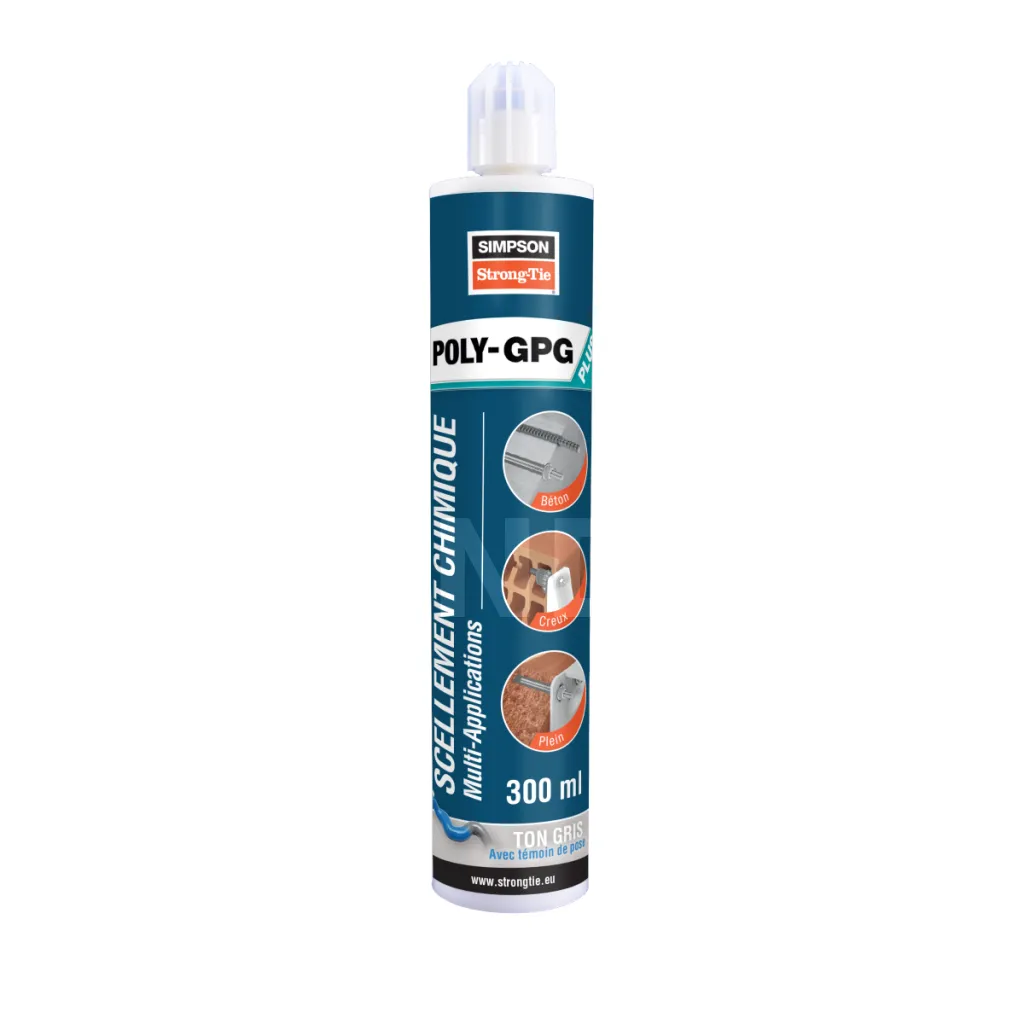

Verbundmörtelsystem mit skalierter Füllstandsanzeige - Farbe BEIGE - 300ml - Réf. POLYGPG+300B-FR_12

bald VERFÜGBAR
Versand unter 8 Tagen.
10€69
  ohne MWST  / Kartu

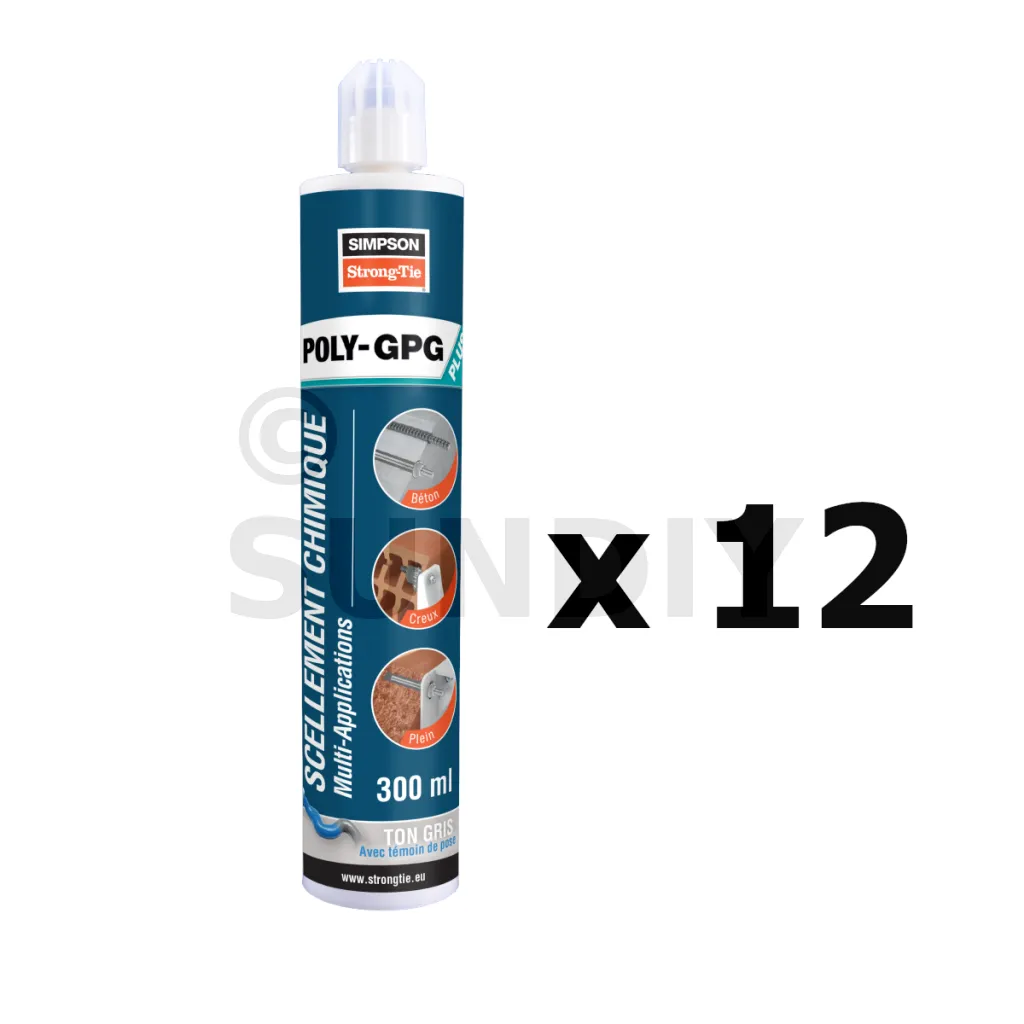

bzw. 128.28€ für 12 Kartuschen
(153.94 € inkl. MWST)

  • Referenz
    POLYGPG+300B-FR_12
  • Herstellung
    französisch
  • Marke
    SIMPSON Strong-Tie
  • Inhalt
    300ml

Eigenschaften

Technische Zulassungen : ETA-19/0420; ETA-19/0627; ETA-19/0626;
Leistungserklärung : DoP-e19-0420.pdf;
Sicherheitsdatenblätter : DE-FDS / POLY-GPG PLUS;

Material

  • Styrolfreies Methacrylat-Harz

Vorteile

  • Zeitersparnis und Sicherheit der Belichtung : die Belichtungszeit wird nicht mehr berechnet, sie wird gesehen !
  • Kann in Innenräumen verwendet werden
  • Sehr gute Haltbarkeit
  • Hoher Haftwert in Beton und Voll- und Hohlmauerwerk
  • Kann in wassergefüllten Löchern verwendet werden (ausgenommen Meerwasser)
  • Feuerwiderstand 180 min.

Anwendungen

Substrat

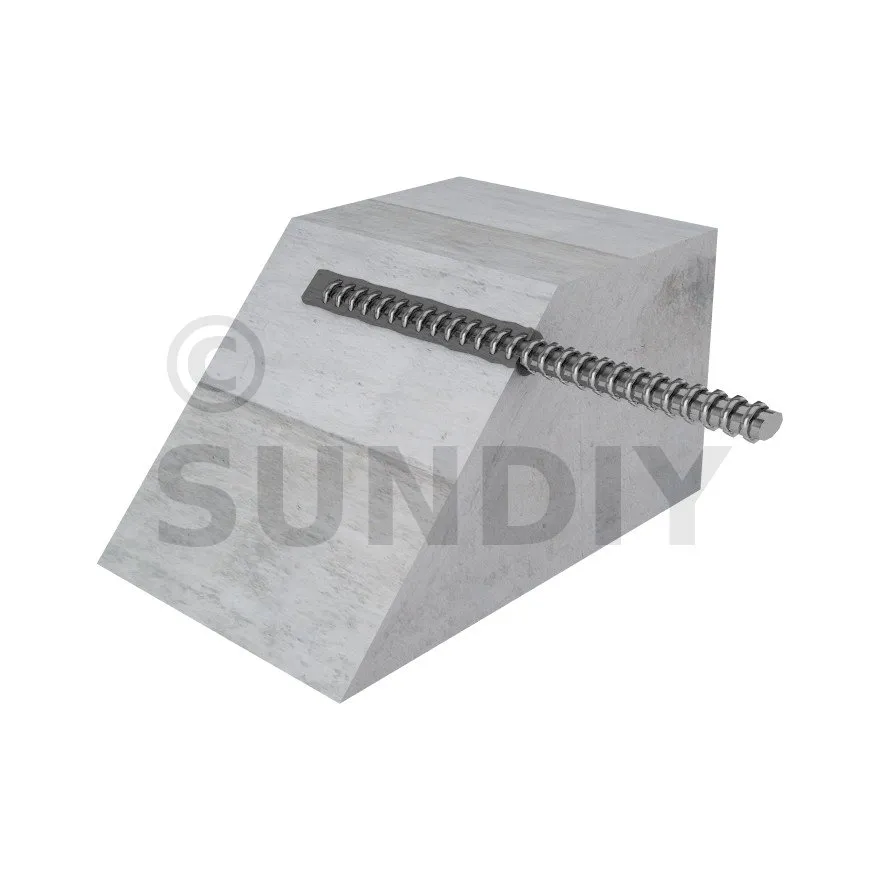

Ungerissener Beton : M8 - M24 / Betonstahl Ø8 - Ø25

  • Statische oder quasi-statische Lasten
  • Trockener oder nasser Beton
  • Wassergefüllte Löcher (außer Meerwasser)
  • Deckenmontage erlaubt

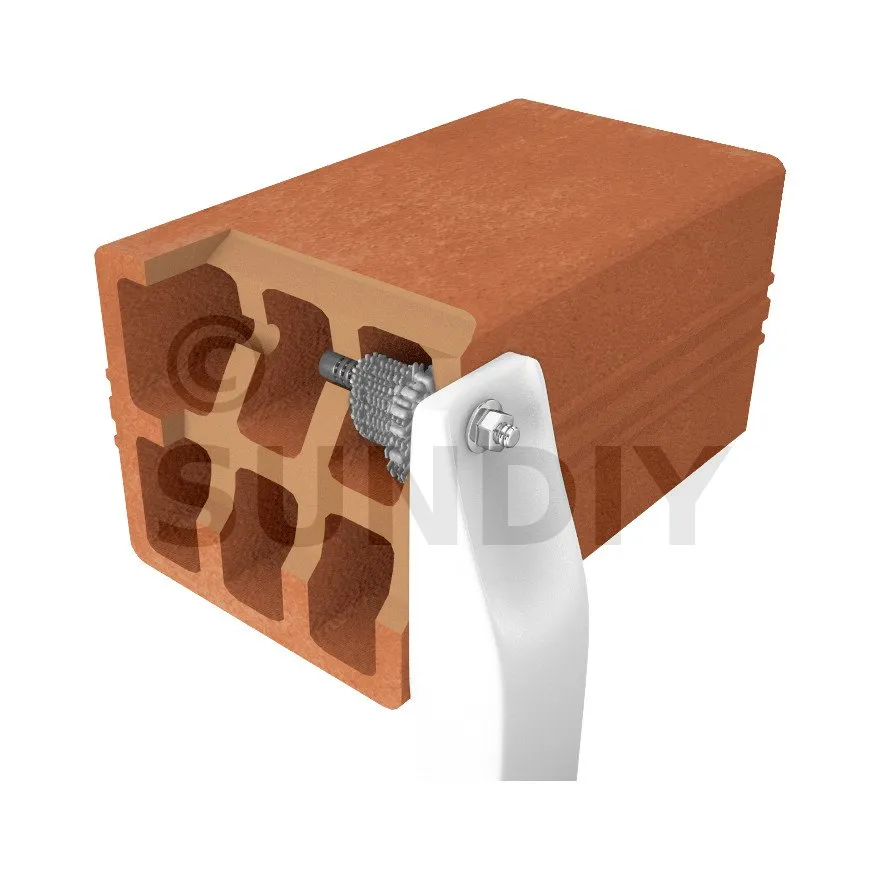

Voll- und Hohlmauerwerk : M6 - M12

  • Statische und quasi-statische Lasten
  • Trockene oder nasse Umgebungsbedingungen (Kategorie w/w)

Am Pfosten montierte Verstärkungsbeschläge C12/15 - C50/60 : Betonstahl Ø8 - Ø12

  • Statische und quasi-statische Lasten
  • Feuergefährdung R180

Anwendungsbereich

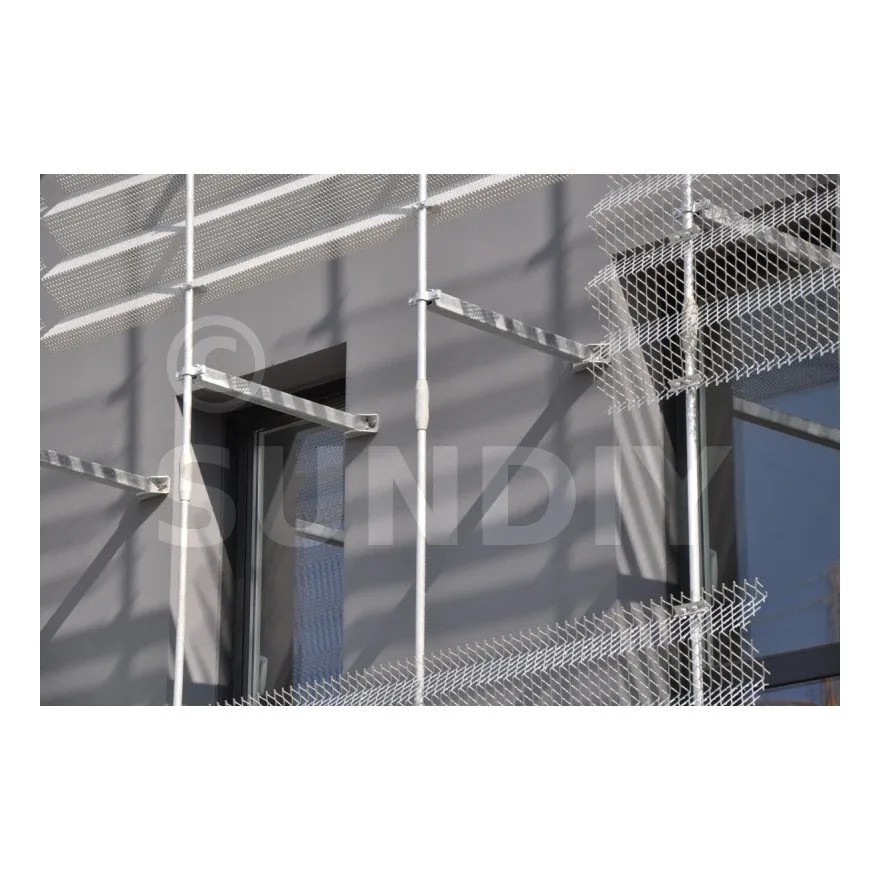

  • Jalousien, Fensterläden/Türscharniere, Antennen,
  • Klimaanlagen, Warmwasserbereiter, Sanitäranlagen, Heizkörper,

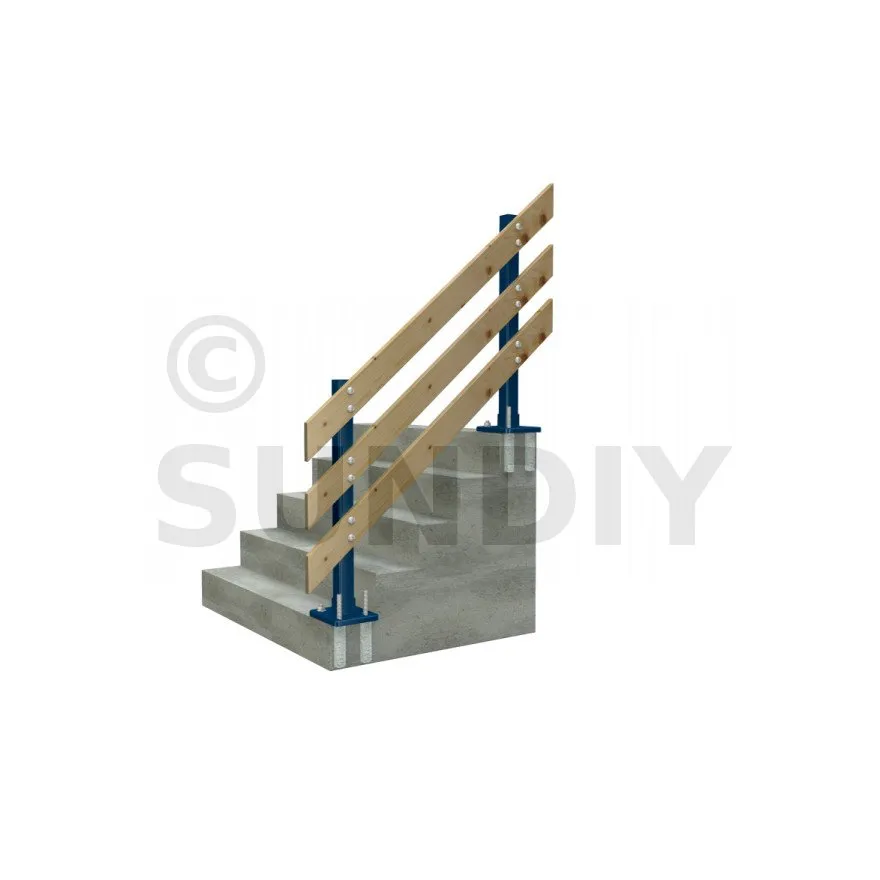

  • Geländer/Zäune,
  • Strukturelle Verbindungen mit Eisenaufnehmer.

Technische Daten

Referenzen

ReferenzeProduktdaten
grau Farbe beige Farbe Inhalt [ml] Gewicht [kg]
POLYGPG+300G-FR X - 300 0.579
POLYGPG+300B-FR - X 300 0.579

Konstruktionsfestigkeit- Zugfestigkeit – Nzul [kN] – Kohlenstoffstahl 5.8

ReferenzeKonstruktionsfestigkeit - Nzul - Kohlenstoffstahl 5.8 [kN]
Ungerissener Beton
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GPG PLUS + LMAS M8 6.3 6.3 6.3 6.3 9.4 9.4 9.4 9.4
POLY-GPG PLUS + LMAS M10 9.8 9.8 9.8 9.8 14.7 14.7 14.7 14.7
POLY-GPG PLUS + LMAS M12 13.1 13.1 13.1 13.1 19.6 19.6 19.6 19.6
POLY-GPG PLUS + LMAS M16 19.9 19.9 19.9 19.9 29.9 29.9 29.9 29.9
POLY-GPG PLUS + LMAS M20 28.7 28.7 28.7 28.7 43.1 43.1 43.1 43.1
POLY-GPG PLUS + LMAS M24 37.9 37.9 37.9 37.9 56.8 56.8 56.8 56.8

Beton :
1. Die Berechnungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsdiagramm gilt für unbewehrten Beton und Stahlbeton mit Bewehrungen im Abstand von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungen im Abstand von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schermuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei randnahen Verankerungen (c ≤ max [10 hef; 60d]) ist das Versagen des Plattenrandes nach ETAG001, Anhang C, Verfahren A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Konstruktionsfestigkeit - Zugfestigkeit – NRd [kN] – Rostfreier Stahl A4-70

RéférencesKonstruktionsfestigkeit - Zugfestigkeit – NRd [kN] – Rostfreier Stahl A4-70 [kN]
Ungerissener Beton
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GPG PLUS + LMAS M8 6.3 6.3 6.3 6.3 9.4 9.4 9.4 9.4
POLY-GPG PLUS + LMAS M10 9.8 9.8 9.8 9.8 14.7 14.7 14.7 14.7
POLY-GPG PLUS + LMAS M12 13.1 13.1 13.1 13.1 19.6 19.6 19.6 19.6
POLY-GPG PLUS + LMAS M16 19.9 19.9 19.9 19.9 29.9 29.9 29.9 29.9
POLY-GPG PLUS + LMAS M20 28.7 28.7 28.7 28.7 43.1 43.1 43.1 43.1
POLY-GPG PLUS + LMAS M24 37.9 37.9 37.9 37.9 56.8 56.8 56.8 56.8

Beton :
1. Die Bemessungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsdiagramm ist gültig für unbewehrten Beton und Beton, der mit Bewehrungen im Abstand von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungen im Abstand von s ≥ 10 cm bewehrt ist, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schermuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei randnahen Verankerungen (c ≤ max [10 hef ; 60d]) ist das Versagen des Plattenrandes nach ETAG001, Anhang C, Verfahren A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Konstruktionsfestigkeit - Scherfestigkeit - VRd [kN] – Kohlenstoffstahl 5.8

ArtikelKonstruktionsfestigkeit - VRd [kN] – Kohlenstoffstahl 5.8 [kN]
Ungerissener Beton
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GPG PLUS + LMAS M8 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2
POLY-GPG PLUS + LMAS M10 12 12 12 12 12 12 12 12
POLY-GPG PLUS + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8 16.8
POLY-GPG PLUS + LMAS M16 31.2 31.2 31.2 31.2 31.2 31.2 31.2 31.2
POLY-GPG PLUS + LMAS M20 48.8 48.8 48.8 48.8 48.8 48.8 48.8 48.8
POLY-GPG PLUS + LMAS M24 70.4 70.4 70.4 70.4 70.4 70.4 70.4 70.4

Beton :
1. Die Bemessungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsdiagramm ist gültig für unbewehrten Beton und Beton, der mit Bewehrungen im Abstand von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungen im Abstand von s ≥ 10 cm bewehrt ist, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schermuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei randnahen Verankerungen (c ≤ max [10 hef ; 60d]) ist das Versagen des Plattenrandes nach ETAG001, Anhang C, Verfahren A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Konstruktionsfestigkeit - Scherfestigkeit - VRd [kN] – Rostfreier Stahl A4-70

ArtikelKonstruktionsfestigkeit - VRd - Rostfreier Stahl A4-70 [kN]
Ungerissener Beton
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GPG PLUS + LMAS M8 8.3 8.3 8.3 8.3 8.3 8.3 8.3 8.3
POLY-GPG PLUS + LMAS M10 12.8 12.8 12.8 12.8 12.8 12.8 12.8 12.8
POLY-GPG PLUS + LMAS M12 19.2 19.2 19.2 19.2 19.2 19.2 19.2 19.2
POLY-GPG PLUS + LMAS M16 35.3 35.3 35.3 35.3 35.3 35.3 35.3 35.3
POLY-GPG PLUS + LMAS M20 55.1 55.1 55.1 55.1 55.1 55.1 55.1 55.1
POLY-GPG PLUS + LMAS M24 79.5 79.5 79.5 79.5 79.5 79.5 79.5 79.5

Beton :
1. Die Bemessungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsdiagramm ist gültig für unbewehrten Beton und Beton, der mit Bewehrungen im Abstand von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungen im Abstand von s ≥ 10 cm bewehrt ist, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schermuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei randnahen Verankerungen (c ≤ max [10 hef ; 60d]) ist das Versagen des Plattenrandes nach ETAG001, Anhang C, Verfahren A nachzuweisen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Konstruktionsfestigkeit - Biegemoment - MRd [Nm] - Beton

ArtikelKonstruktionsfestigkeit - Biegemoment - MRd [Nm] - Beton [Nm]
Kohlenstoffstahl 5.8 Rostfreier Stahl A4-7
POLY-GPG PLUS + LMAS M8 15.2 16.7
POLY-GPG PLUS + LMAS M10 29.6 33.3
POLY-GPG PLUS + LMAS M12 52 60.9
POLY-GPG PLUS + LMAS M16 132.8 148.7
POLY-GPG PLUS + LMAS M20 259.2 291
POLY-GPG PLUS + LMAS M24 448 502.6

Beton :
1. Die Berechnungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet. Das Belastungsdiagramm gilt für unbewehrten Beton und Stahlbeton mit Bewehrungen im Abstand von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungen im Abstand von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schermuster basiert auf einer einheitlichen Verankerung ohne Einfluss der Ränder. Bei randnahen Dübeln (c ≤ max [10 hef; 60d]) ist der Nachweis des Plattenrandversagens nach ETAG001, Anhang C, Verfahren A, zu führen.
3. Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises ist σR = 3N/mm² (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Konstruktionsfähigkeit - hef = 80 mm (≤ M8) or 85 mm (≥ M10) – Kohlenstoffstahl ≥ 4.6 / Rostfreier Stahl ≥ A2-70

ArtikelKonstruktionsfähigkeit - Kohlenstoffstahl ≥ 4.6 / Rostfreier Stahl ≥ A2-70
hef = 80 mm (≤ M8) or 85 mm ( ≥ M10)
Zugfestigkeit - NRd [kN] Sherfestigkeit - VRd [kN]
Vollziegel Holmauerwerk Vollziegel Hohlmauerwerk
POLY-GPG PLUS + LMAS M6 1.6 0.3 0.8 0.6
POLY-GPG PLUS + LMAS M8 1.6 0.3 0.8 0.6
POLY-GPG PLUS + LMAS M10 2 0.6 2.4 0.6
POLY-GPG PLUS + LMAS M12 2 0.6 2.4 0.6

Mauerwerk :

Druckfestigkeit fb [N/mm²]Dichte ρ [kg/m3]]
Vollziegel ≥ 18 ≥ 1600
Hohlmauerwerk ≥ 6 ≥ 900

1. Die Bemessungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet.
2. Für kombinierte Zug- und Querbeanspruchungen oder Ankergruppen mit Einfluss von Randabständen ist nach TR054 Methode A zu berechnen. Für weitere Einzelheiten siehe ETE.
3. Temperaturbereich : -40°C/+40°C (Tmoy = +24°C).
4. Koeffizient β für in-situ-Versuche nach ETAG 029 siehe ETA-19/XXXX; Anhang C2.
5. Verschiebungen unter Betriebslast siehe ETA-19/0240; Anhang C2 & C3.

Konstruktionsfähigkeit - Biegemoment - MRd [Nm] - Mauerwerk

ArtikelKonstruktionsfähigkeit - Biegemoment - MRd - Mauerwerk [Nm]
Kohlenstoffstahl 5.8 Kohlenstoffstahl 8.8 Rostfreier Stahl A4-70
POLY-GPG PLUS + LMAS M6 6.4 9.6 7.1
POLY-GPG PLUS + LMAS M8 15.2 24 16.7
POLY-GPG PLUS + LMAS M10 29.6 48 33.3
POLY-GPG PLUS + LMAS M12 52.8 84 59

Mauerwerk :

Druckfestigkeit fb [N/mm²]Dichte ρ [kg/m3]
Vollziegel ≥ 18 ≥ 1600
Hohlmauerwerk ≥ 6 ≥ 900

1. Die Bemessungswerte wurden mit den im ETE definierten Teilsicherheitsbeiwerten berechnet.
2. Für kombinierte Zug- und Querbeanspruchungen oder Ankergruppen mit Einfluss von Randabständen ist nach TR054 Methode A zu berechnen. Für weitere Einzelheiten siehe ETE.
3. Temperaturbereich : -40°C/+40°C (Tmoy = +24°C).
4. Koeffizient β für in-situ-Versuche nach ETAG 029 siehe ETA-19/XXXX; Anhang C2.
5. Verschiebungen unter Betriebslast siehe ETA-19/0240; Anhang C2 & C3.

Konstruktionsfähigkeit - Zugfestigkeit – NRd [kN] – Betonstahl

ArtikelKonstruktionsfähigkeit - NRd [kN] – Betonstahl [kN]
Ungerissener Beton
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GPG PLUS + Ø8 4.9 4.9 4.9 4.9 7.4 7.4 7.4 7.4
POLY-GPG PLUS + Ø10 7.7 7.7 8.4 8.4 11.5 11.5 12.7 12.7
POLY-GPG PLUS + Ø12 11.1 12.2 12.2 13.3 16.6 18.2 18.2 19.9
POLY-GPG PLUS + Ø16 15.3 16.8 16.8 18.4 23 25.3 25.3 27.6
POLY-GPG PLUS + Ø20 23.9 26.3 26.3 28.7 35.9 39.5 39.5 43.1
POLY-GPG PLUS + Ø25 37.4 41.1 44.9 48.6 53.8 59.2 64.6 70

Konstruktionsfähigkeit - Scherfestigkeit - VRd [kN] – Betonstahl

ArtikelKonstruktionsfähigkeit - VRd – Betonstahl [kN]
Ungerissener Beton
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
POLY-GPG PLUS + Ø8 9 9 9 9 9 9 9 9
POLY-GPG PLUS + Ø10 14.2 14.2 14.2 14.2 14.2 14.2 14.2 14.2
POLY-GPG PLUS + Ø12 20.3 20.3 20.3 20.3 20.3 20.3 20.3 20.3
POLY-GPG PLUS + Ø16 36.2 36.2 36.2 36.2 36.2 36.2 36.2 36.2
POLY-GPG PLUS + Ø20 56.5 56.5 56.5 56.5 56.5 56.5 56.5 56.5
POLY-GPG PLUS + Ø25 88.4 88.4 88.4 88.4 88.4 88.4 88.4 88.4

Konstruktionsfähigkeit - Biegemoment - MRd [Nm] - Betonstahl

ArtikelKonstruktionsfähigkeit - Biegemoment - MRd [Nm]
POLY-GPG PLUS + Ø8 21.6
POLY-GPG PLUS + Ø10 42.3
POLY-GPG PLUS + Ø12 73.5
POLY-GPG PLUS + Ø16 173.7
POLY-GPG PLUS + Ø20 339.1
POLY-GPG PLUS + Ø25 662.7

Installation

Verarbeitungszeit

Temperatur des Trägermaterials
T-Basis-Material		Praktische Dauer der Anwendung
tgel		Aushärtezeit (Trockenbeton)
tcure, dry		Aushärtezeit (nasser Beton)
tcure, wet
0°C ≤ T-Basis-Material< +10°C 20 min 90 min 3:00 St.
+10°C ≤ T-Basis-Material < +20°C 9 min 60 min 2:00 St.
+20°C ≤ T-Basis-Material < +30°C 5 min 30 min 1:00 St.
+30°C ≤ T-Basis-Material ≤ 40°C 3 min 20 min 40 min

Manuelle Luftreinigung für Löcher mit Durchmesser d0 ≤ 24 mm und Tiefe h0 ≤ 10d :

  • 4x Lufteinblasen (Handpumpe)
  • 4x das Loch bürsten
  • 4x Luftausblasen (Handpumpe)

Reinigung mit Druckluft für alle Durchmesser d0 und alle Tiefen h0 :

  • 2x Lufteinblasen (min. 6bar - trockene, gefilterte Druckluft)
  • 2x das Loch bürsten
  • 2x Lufteinblasen (min. 6bar - trockene, gefilterte Druckluft)

Temperatur der Patrone : ≥ +20°C


Témoignage_Christine_2
Témoignage_Christine_1

Sie einen sauberen Gewindestab durch Drehen ein.


/temoignage_maryse_2

Témoignage : Un extérieur relaxant pour Maryse !
temoignage_remi_1

Témoignage " Nouvel espace extérieur ombragé pour Rémi"
temoignage_remi_2

Sie die Gewindestange ein, indem Sie sie langsam von links nach rechts drehen.
5. Befestigen

sobald die Aufladungszeit erreicht ist. Mit dem Aushärtungsindikator : grünes Harz wird beige / blaues Harz wird grau, sobald das Harz ausgehärtet ist.


Installationsparameter - Beton

ArtikelInstallationsparameter - Beton
Ø Bohrung [d0] [mm] Ø max. des zu befestigenden Bauteils [df] [mm] Bohrtiefe (8d) [h0=hef=8d] [mm] Bohrtiefe (12d) [h0=hef=12d] [mm] Schlüsselweite [SW] Anzugsdrehmoment [Tinst] [Nm]
POLY-GPG PLUS + LMAS M8 10 9 64 96 13 10
POLY-GPG PLUS + LMAS M10 12 12 80 120 17 12
POLY-GPG PLUS + LMAS M12 14 14 96 144 19 20
POLY-GPG PLUS + LMAS M16 18 18 128 196 24 40
POLY-GPG PLUS + LMAS M20 24 22 160 240 30 70
POLY-GPG PLUS + LMAS M24 28 26 192 288 36 90

Achsabstände, Randabstände und Bauteildicken - Beton

ArtikelAchsabstände, Randabstände und Bauteildicken - Beton
Verankerungstiefe (8d) [hef,8d] [mm] charakteristischer Achsabstand hef,8d [Scr,N] [mm] charakteristischer Randabstand hef8,d [ccr,N] [mm] Mindestbauteildicke hef,8d [hmin] [mm] Verankerungstiefe (12d) [hef,12d] [mm] charakteristischer Achsabstand hef,12d [Scr,N] [mm] charakteristischer Randabstand hef12,d [ccr,N] [mm] Mindestbauteildicke hef,12d [hmin] [mm] minimaler Achsabstand [Smin] [mm] minimaler Randabstand [Cmin] [mm]
POLY-GPG PLUS + LMAS M8 64 192 92 100 96 288 144 126 40 40
POLY-GPG PLUS + LMAS M10 80 240 120 110 120 360 180 150 50 50
POLY-GPG PLUS + LMAS M12 96 288 144 126 144 432 216 174 60 60
POLY-GPG PLUS + LMAS M16 128 384 192 158 196 588 294 226 80 80
POLY-GPG PLUS + LMAS M20 160 480 240 190 240 720 360 270 100 100
POLY-GPG PLUS + LMAS M24 192 576 288 222 288 864 432 318 120 120

Montagedaten - Mauerwerk - Vollziegel

ArtikelMontagedaten - Mauerwerk - Vollziegel
Ø Bohrlochnenndurchmesser [d0] [mm] Ø max. des zu befestigenden Bauteils [df] [mm] Bohrtiefe [h1] [mm] Verankerungstiefe [hef] [mm] Anzugsdrehmoment [Tinst] [Nm]
POLY-GPG PLUS + LMAS M6 8 7 85 80 1
POLY-GPG PLUS + LMAS M8 10 9 85 80 1
POLY-GPG PLUS + LMAS M10 12 12 90 85 1
POLY-GPG PLUS + LMAS M12 14 14 90 85 1

Montagedaten - Mauerwerk - Backstein

ArtikelMontadaten - Backstein
Ø Bohrlochnenndurchmesser [d0] [mm] Ø max. des zu befestigenden Bauteils [df] [mm] Bohrtiefe [h1] [mm] Verankerungstiefe [hef] [mm] Anzugsdrehmoment [Tinst] [Nm]
POLY-GPG PLUS + LMAS M6 12 7 85 80 2
POLY-GPG PLUS + LMAS M8 12 9 85 80 2
POLY-GPG PLUS + LMAS M10 16 12 90 85 2
POLY-GPG PLUS + LMAS M12 16 14 90 85 2

Achsabstände, Randabstände und Bauteildicken - Mauerwerk - Vollziegel

ArtikelAchsabstände, Randabstände und Bauteildicken - Mauerwerk - Vollziegel
minimaler Achsabstand [Smin] [mm] minimaler Randabstand [Cmin] [mm]
scr,N = smin [mm] scr,N II = smin II scr,N T = smin T [mm] ccr,N = cmin [mm]
POLY-GPG PLUS + LMAS M6 240 - - 120
POLY-GPG PLUS + LMAS M8 240 - - 120
POLY-GPG PLUS + LMAS M10 255 - - 127.5
POLY-GPG PLUS + LMAS M12 255 - - 127.5

Achsabstände, Randabstände und Bauteildicken - Mauerwerk - Backstein

ArtikelAchsabstände, Randabstände und Bauteildicken - Mauerwerk - Backstein
minimaler Achsabstand [Smin] [mm] minimaler Randabstand [Cmin] [mm]
scr,N = smin [mm] scr,N II = smin II [mm] scr,N T = smin T [mm] ccr,N = cmin [mm]
POLY-GPG PLUS + LMAS M6 - 250 120 100
POLY-GPG PLUS + LMAS M8 - 250 120 100
POLY-GPG PLUS + LMAS M10 - 250 120 100
POLY-GPG PLUS + LMAS M12 - 250 120 100

Montagedaten - Armierungsstahl

ArtikelMontagedaten - Armierungsstahl
Ø Bohrloch [d0] [mm] Bohrlochnenndurchmesser (8d) [h0=hef=8d] [mm] Bohrlochnenndurchmesser (12d) [h0=hef=12d] [mm]
POLY-GPG PLUS + Ø8 12 64 96
POLY-GPG PLUS + Ø10 14 80 120
POLY-GPG PLUS + Ø12 16 96 144
POLY-GPG PLUS + Ø16 20 128 192
POLY-GPG PLUS + Ø20 25 160 240
POLY-GPG PLUS + Ø25 32 200 288

Achsabstände, Randabstände und Bauteildickent - Armierungsstahl

ArtikelAchsabstände, Randabstände und Bauteildicken - Armierungsstahl
Verankerungstiefe (8d) [hef,8d] [mm] charakteristischer Achsabstand hef,8d [Scr,N] [mm] charakteristischer Randabstand hef,8d [ccr,N] [mm] Mindestbauteildicke hef,8d [hmin] [mm] Verankerungstiefe (12d) [hef,12d] [mm] charakteristischer Achsabstand hef,12d [Scr,N] [mm] charakteristischer Randabstand hef,12d [ccr,N] [mm] Mindestbauteildicke hef,12d [hmin] [mm] minimaler Achsabstand [Smin] [mm] minimaler Randabstand [Cmin] [mm]
POLY-GPG PLUS + Ø8 64 192 96 100 96 288 144 126 40 40
POLY-GPG PLUS + Ø10 80 240 120 110 120 360 180 150 50 50
POLY-GPG PLUS + Ø12 96 288 144 126 144 432 216 174 60 60
POLY-GPG PLUS + Ø16 128 384 192 168 192 576 288 232 80 80
POLY-GPG PLUS + Ø20 160 480 240 210 240 720 360 290 100 100
POLY-GPG PLUS + Ø25 200 600 300 264 288 864 432 352 120 120
