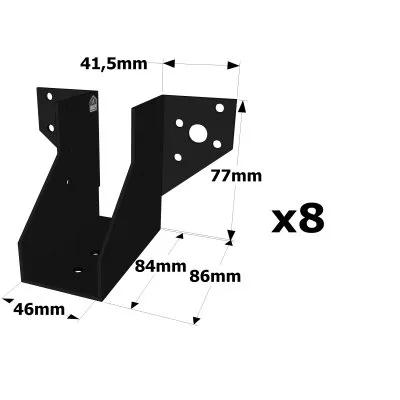

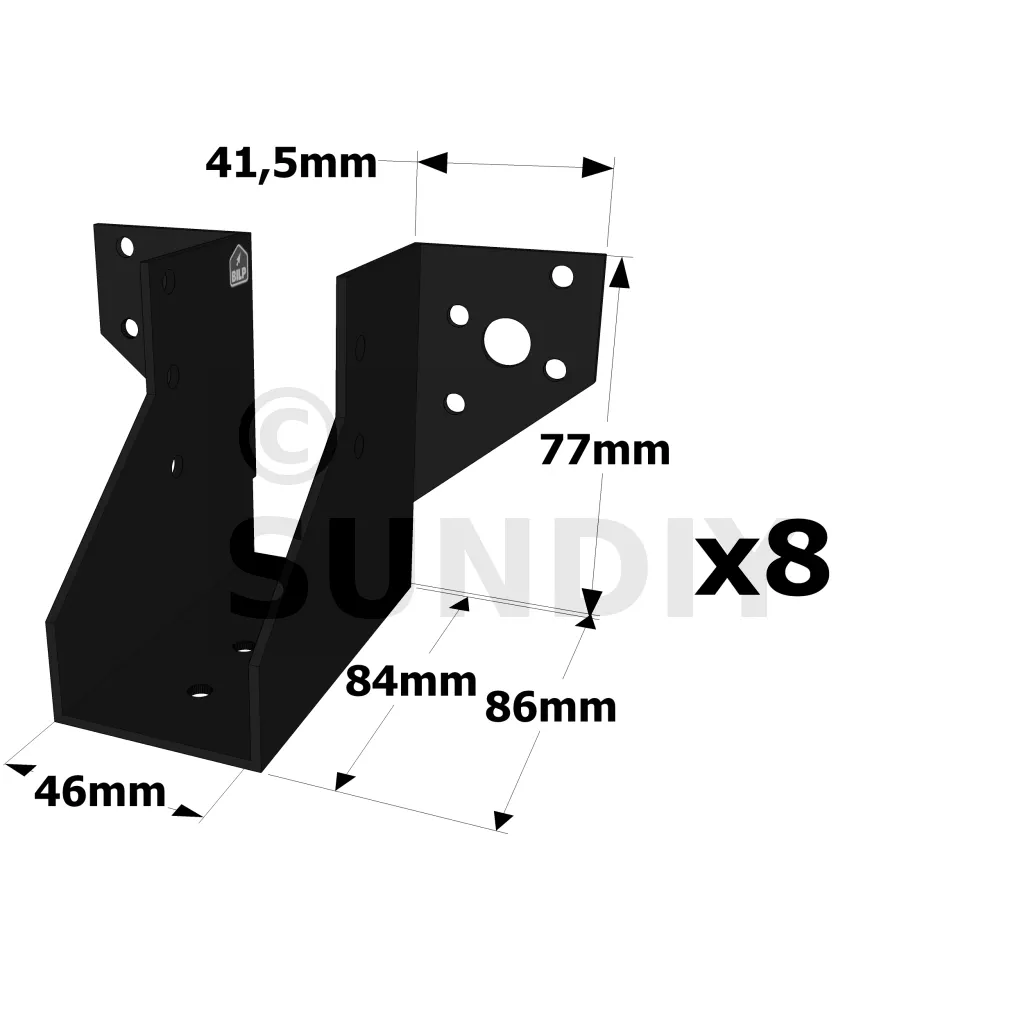

Balkenschuh mit außenliegenden Schenkeln - SAE-Sortiment SCHWARZES Finish (Dicke 2mm, Tiefe 84mm) - Réf. SAE200/46/2PB_8

bald VERFÜGBAR
Versand unter 8 Tagen.
4€16
  ohne MWST  / Balken
bzw. 33.25€ für 8 Balkenschuhe
(39.90 € inkl. MWST)

  • Referenz
    SAE200/46/2PB_8
  • Dicke
    2mm
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Breite (A)
    44mm
  • Tiefe (C)
    84mm
  • Finish
    Pulverbeschichtete Oberfläche Polyester Architektur RAL9005
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    8
  • Bohrungen auf dem Nebenträger Ø5 [mm]
    5
  • Bohrungen auf dem Hauptträger Ø13 [mm]
    2
  • Tiefe (F)
    86mm
  • Min. Breite des Trägers [mm]
    44mm
  • Max. Breite des Trägers [mm]
    46mm
  • Max. Trägerhöhe
    92mm
  • Min. Tragbalkenhöhe [mm]
    116mm
  • Breite (D)
    41.5mm
  • Herstellung
    französisch

Eigenschaften

Technische Zulassungen : ETA-06/0270
Leistungserklärungen : DE-DoP-e06/0270

Material

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Pulverbeschichtete Oberfläche Polyester Architektur RAL9005,
  • Dicke : 2 mm.

Vorteile

  • Schwarzes Finish für große Diskretion in der Struktur,
  • Kompatibel mit schwarzen Schrauben CSA5.0x35PB,
  • Schnelle und einfache Installation.

Anwendungen

Substrat

  • Hauptträger : Beton, Stahl, Massivholz, Brettschichtholz, Verbundholz, ...
  • Nebenträger : Massivholz, Brettschichtholz, Verbundholz, ...

Anwendungsbereiche

  • Tragbalken : Pfetten, Balken, Sparren,
  • Pergolen,
  • Carports,
  • Verstärkung von bestehenden Baugruppen, ...

Technische Daten

Abmessungen
ArtikelBalkenabmessungen [mm] Abmessungen [mm]Löcher im HauptträgerLöcher im Nebenträger
Breite Höhe A B C D F t ø5 ø13 ø5
Min. Max. Min. Max.
SAE200/46/2PB 44 46 92 116 4 77 84 41.5 86 2 8 2 5
SAE250/46/2PB 44 46 112 153 46 102 84 41.5 86 2 12 2 7

Charakteristische Tragfähigkeit - Balken auf Tragbalken - Vollausnagelung


ArtikelBefestigungenCharakteristische Tragfähigkeiten - Holz C24 [kN]
Hauptträger Nebenträger R1.k R2.k R3.k R4.k
Menge Menge CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB 8 5 6.5 4 1 2.9
SAE250/46/2PB 12 7 10.4 7.2 1.7 4.4

Charakteristische Tragfähigleit - Holz an Holz - Teilausnagelung


ArtikelBefestigungenCharakteristische Tragfähigket- Holz C24 [kN]
Hauptträger Nebenträger R1.k R2.k R3.k R4.k
Menge Menge CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB 4 4 3.9 2.1 0.5 1.5
SAE250/46/2PB 6 4 6.3 2.9 0.9 2.2
  • Die in der obigen Tabelle angegebenen Werte gelten für Balken-auf-Tragbalken- und Balken-auf-Stützen-Anwendungen, vorausgesetzt, dass die für jede Konfiguration spezifischen Teilvernagelungspläne in unserer ETE-06/0270 Seite 17 beachtet werden.

Charakteristische Tragfähigkeit - Holzbalken auf starrer Stütze


ArtikelBefestigungenCharakteristische Tragfähigkeit - Holz C24 [kN]
Hauptträger Nebenträger R1.k R2.k R3.k R4.k
Menge Typ Menge Typ CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB 2 Ø10* 5 CSA** 12.8 9.2 2.8 5
SAE250/46/2PB 2 Ø10* 7 CSA** 16.5 12.8 3.8 5

* Sehen Sie sich das Simpson Strong-Tie Ankersortiment an, um das richtige Produkt zu finden. Typische Ankerlösungen sind WA, BOAXII, AT-HP, SET-XP und sind abhängig von Betontyp, Achsabstand und Randabständen. Die in dieser Tabelle angegebenen Werte sind für eine Vollplatteninstallation angegeben. Für alle anderen Einbaubedingungen (in Randnähe...) muss der Konstrukteur die Dübel gesondert überprüfen (unsere kostenlose Software Anchor Designer ist auf unserer Website verfügbar).

** Schwarze Schraube CSA5,0x35PB
