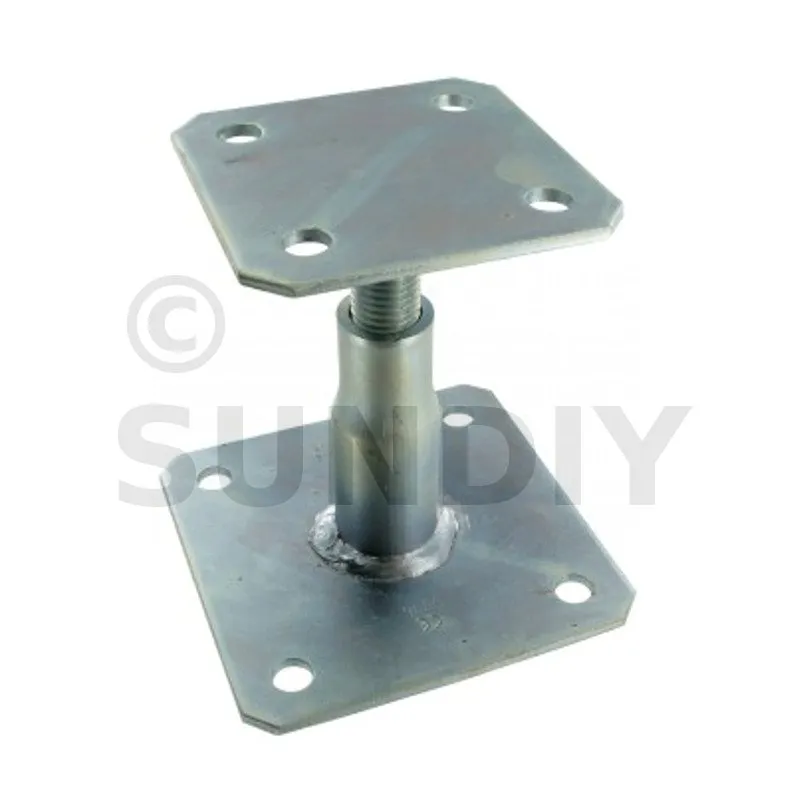

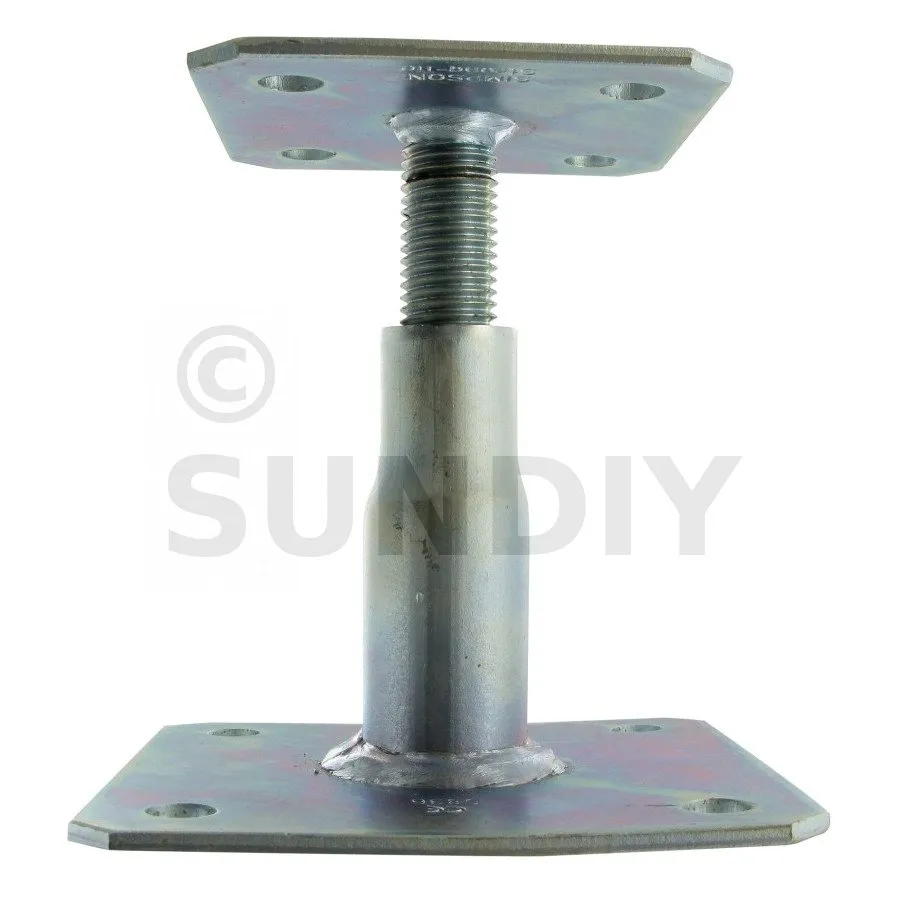

verstellbare Stützenfüße - Réf. APB100/150
Dieses Modell des Stützenfußes ist höhenverstellbar. Es ist einfach und schnell zu verlegen und kann vor Ort angepasst werden.
-
ReferenzAPB100/150
-
HerstellungFranzösisch
-
MaterialStahl S235JR gemäß EN 10025
-
MarkeSIMPSON Strong-Tie
-
Dicke4mm
-
FinishWeiße galvanisch verzinkte Oberfläche gemäß ISO 2081
-
Breite (A)100mm
-
Breite (B)100mm
-
Höhe (F)100 bis 150mm
-
Breite (D)130mm
-
Breite (E)130mm
-
Durchmesser (G)20mm
-
EAN Code3523140692708
-
Bohrungen der Kopfplatte4Ø12mm
-
Bohrungen der Bodenplatte4Ø12mm
-
Holz-/starre Stützenbefestigung - Träger-/starrer StützentypAuf Pfosten : 4Ø10mm - auf Beton : 4Ø10mm
-
Maximal zulässige Belastung in Druckrichtung3.26 Tonnen
Technische Zulassungen: ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285
Stoff :
- Stahl S235 JR gemäß NF EN 10025,
- Weiße galvanisch verzinkte Oberfläche gemäß ISO 2081,
- Dicke: 4 mm
Vorteile :
- Erfordert keine Bearbeitung,
- Vor Ort anpassbar.
Anwendungen
Träger :
- Hauptträger : Massivholz, Brettschichtholz, Beton
- Nebenträg : Massivholz, Verbundholz, Brettschichtholz.
Verwevdungsbereich :
- Vorzeltstützen,
- Pergola, Terrasse,
- Veranda.

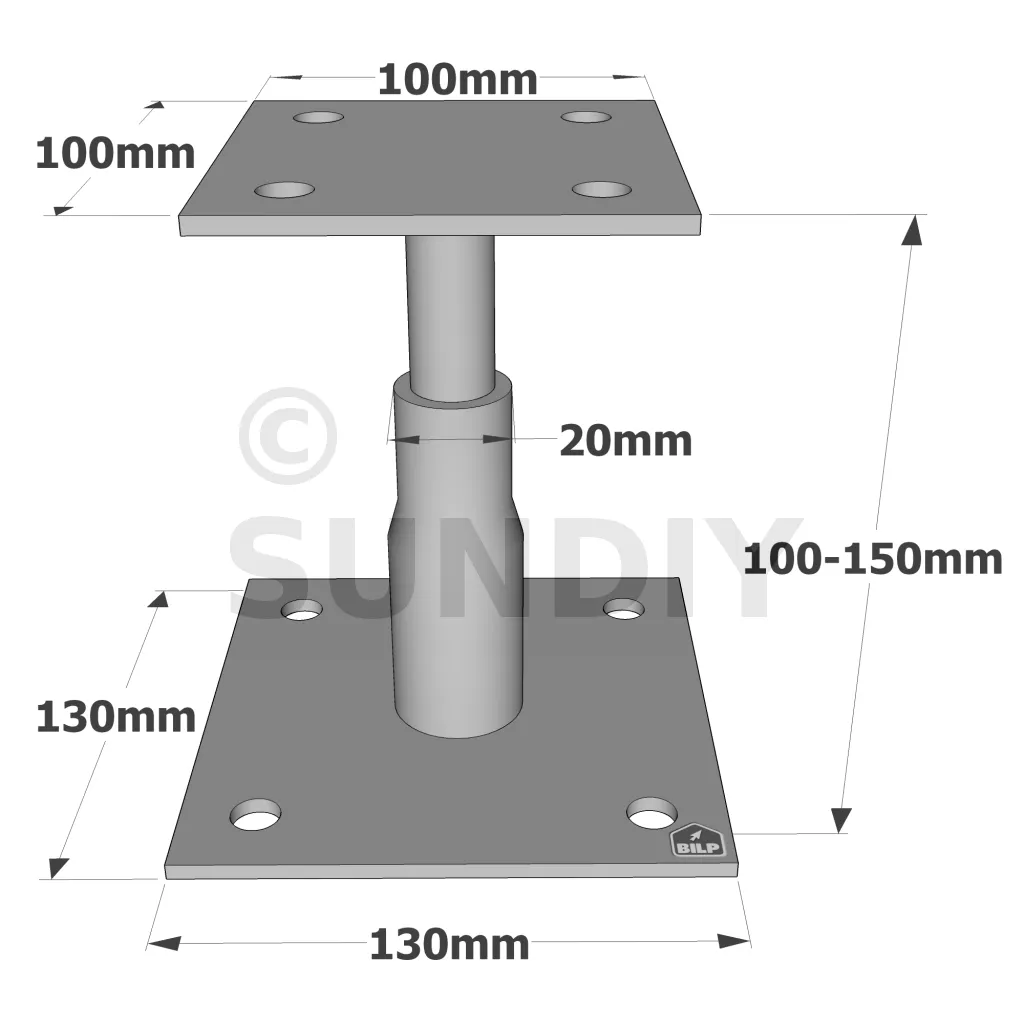

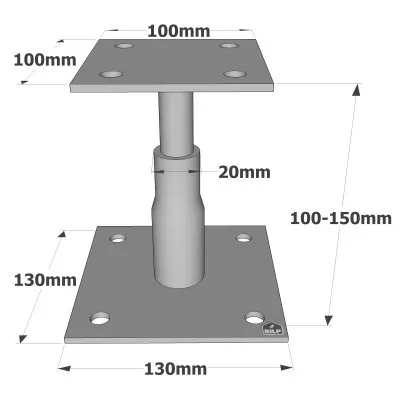

Abmessungen und charakteristische Werte
| Referenzen | Abmessungen [mm] | Bohren der oberen Platte | Bohren der unteren Platte | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| APB100/150 | 100 | 100 | 130 | 130 | 100-150 | 20 | 4 | 4 | 4 |
Charakteristische Werte - Holz auf Beton
| Referenzen | Befestigungen | Charakteristische Werte - Holz C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1,k | R1,k* | |||
| Menge | Typ | Menge | Typ | |||
| APB100/150 | 4 | Ø10 | 4 | Ø10** | 58/kmod^0,5 | 69.3 |
* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer Annahme der Belastungsdauer und der Betriebsklasse basieren (mittelfristige Belastung und Betriebsklasse 3, kmod = 0,7 nach EC5 (EN1995)).Andere Belastungsdauer und Betriebsklasse finden Sie unter ETE-07/0285.
** Wählen Sie den richtigen Anker aus dem Simpson Strong-Tie-Ankerprogramm aus. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen zu wählen sind.
Ausführung
Befestigungen
Auf Holzpfosten :
- Sechskant-Holzschrauben LAG Ø10x80
Auf Beton :
- chemischer Dübel : Dübel WA M10-78/5
- chemischer Anker : Dichtmasse AT-HP + Gewindestange LMAS M10-120/25

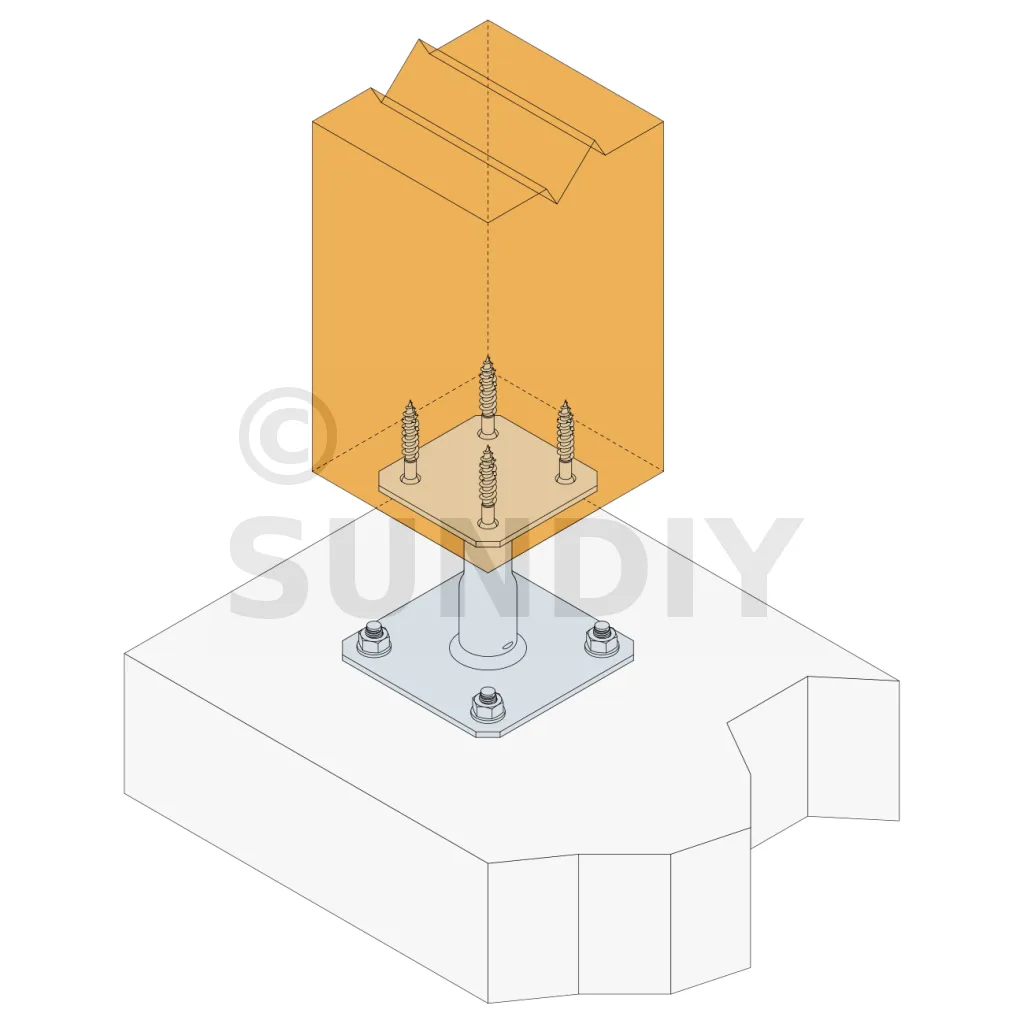

Verlegung
oberer Teil :
1. Platzieren Sie die obere Platte des Stützenfußes unter dem Pfosten,
2. Befestigen Sie diese Platte am Pfosten mit LAG-Sechskant-Holzschrauben (Vorbohren erforderlich)
unterer Teil :
1. den Pfosten vertikal in der Struktur positionieren,
2. Identifizieren Sie die Position der Bodenanker auf dem Träger,
3. Bohren Sie die Halterung vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe für die ausgewählten Befestigungselemente,
4. Befestigen Sie die Grundplatte mit geeigneten Ankern am Boden.
ACHTUNG : Für die Verlegung dieses Stützenfußes wird ein maximaler Holzquerschnitt von 200 x 200 mm empfohlen.
