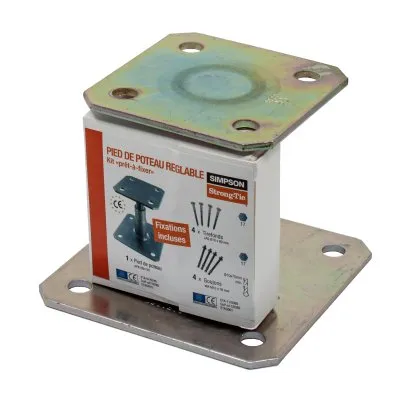

verstellbare Stützenfüße - Réf. KIT FIX APB100

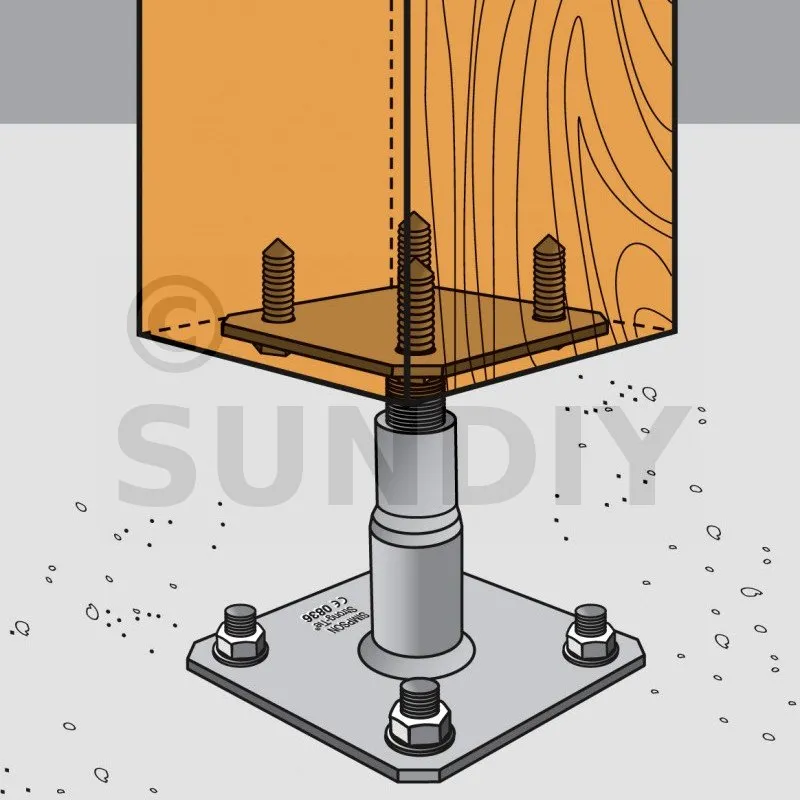

Dieser Pfostenträger ist in der Höhe verstellbar. Er ist einfach und schnell zu montieren und kann auf der Baustelle verstellt werden.
-
ReferenzKIT FIX APB100
-
HerstellungFranzösisch
-
MaterialStahl S235 JR gemäß DIN EN 10025,
-
MarkeSIMPSON Strong-Tie
-

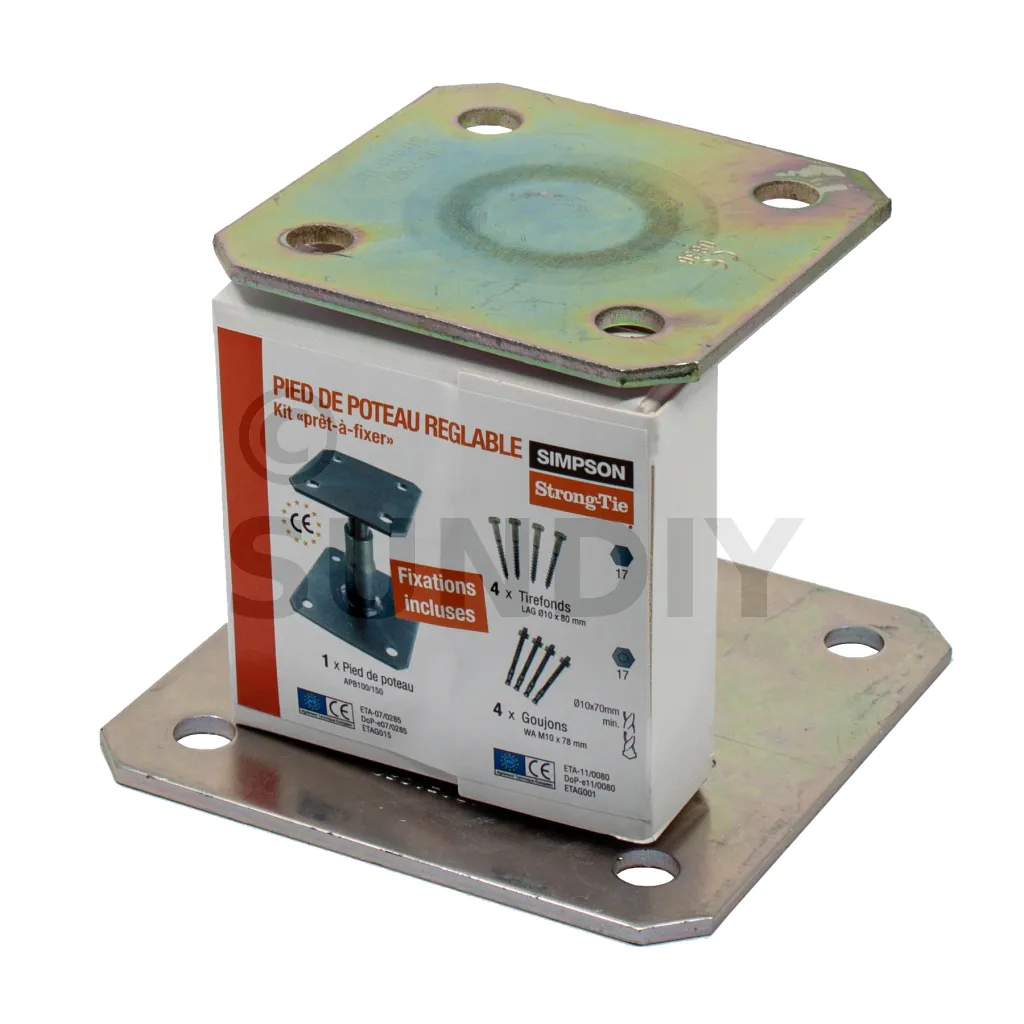

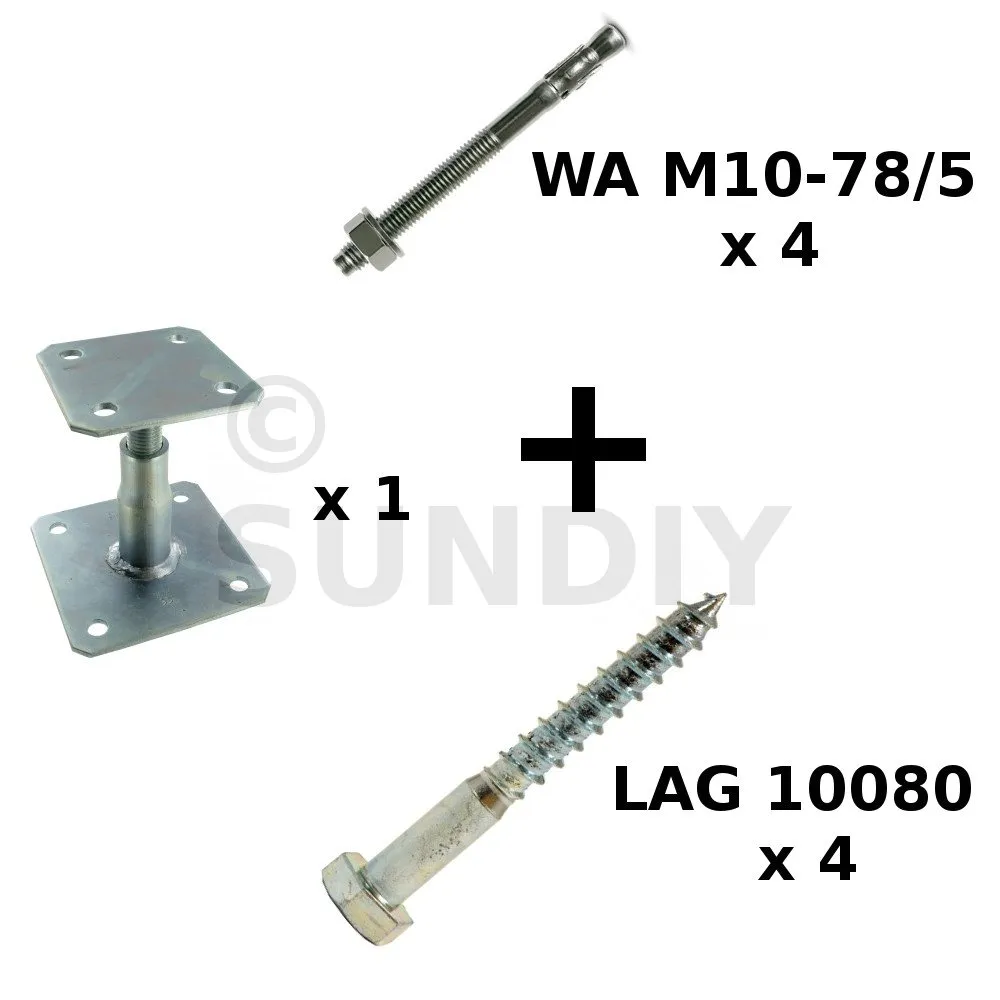

Inhalt1 x Pfostenträger APB100/150 aus elektrolytisch verzinktem Stahl; 4 x WA-Dübel M10-78/5 aus elektrolytisch verzinktem Stahl; 4 x Zugbolzen LAG 10-80 aus weiß verzinktem Stahl.
-
Dicke4mm
-
Breite (A)100mm
-
Breite (B)100mm
-
Höhe (F)100 bis 150mm
-
Breite (D)130mm
-
Breite (E)130mm
-
Bohrungen der Kopfplatte4Ø12mm
-
Bohrungen der Bodenplatte4Ø12mm
-
Holz-/starre Stützenbefestigung - Träger-/starrer StützentypAuf Pfostenträger : 4Ø10mm - auf Beton : 4Ø10mm
-
Maximal zulässige Belastung in Druckrichtung3.26 Tonnen
Eigenschaften
Material
- Stahl S235 JR gemäß DIN EN 10025,
- Dicke : 4 mm
Vorteile
- Wird mit Befestigungszubehör geliefert,
- Erfordert keine maschinelle Bearbeitung,
- Auf der Baustelle einstellbar.
Anwendungen
Träger
- Hauptträger : Massivholz, Leimholz, Beton
- Nebenträger : Massivholz, Verbundholz, Leimholz
Anwendungsbereiche
- Pfosten für ein Vordach,
- Pergola, Terrasse,
- Veranda.
Technische Daten

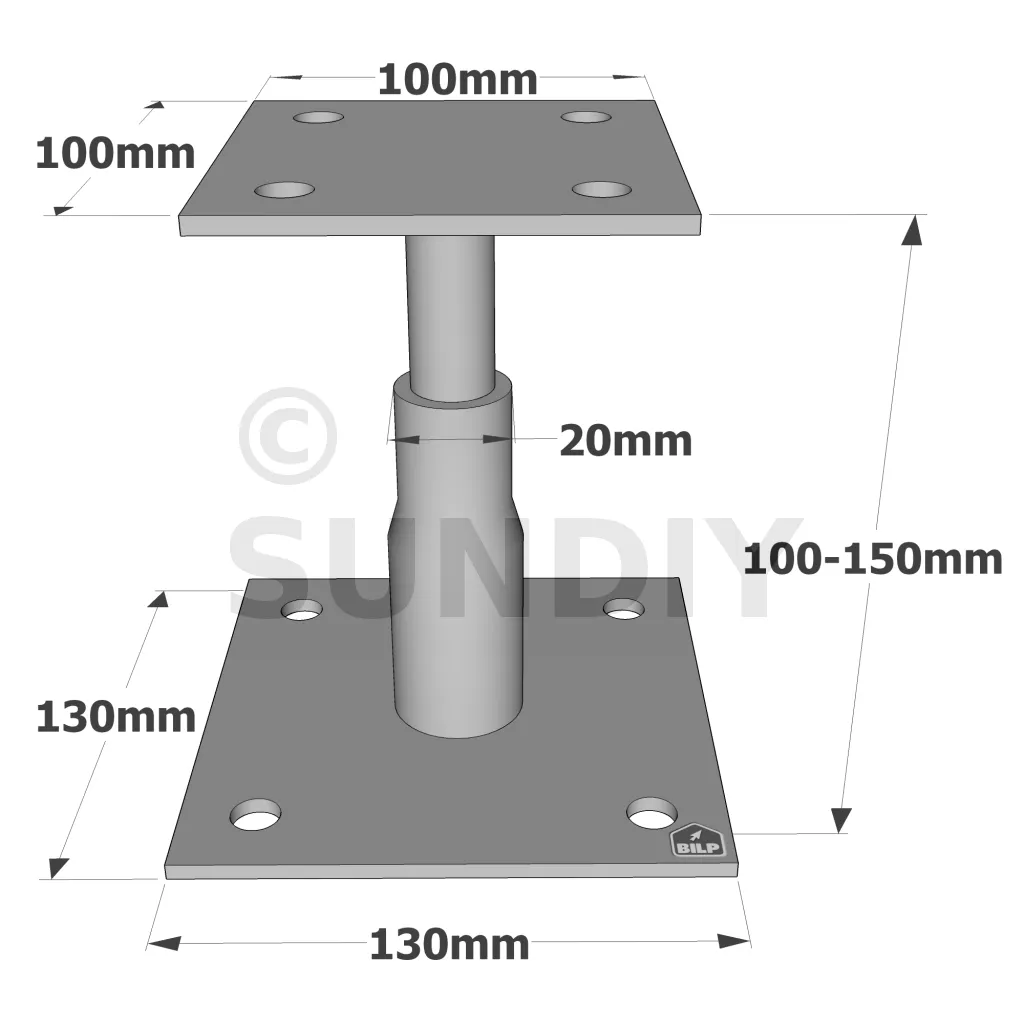

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen obere Platte | Bohrungen in der Fußplatte | Inhalt des Bausatzes | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 [mm] | Ø12 [mm] | ||
| KIT FIX APB100 | 100 | 100 | 130 | 130 | 100-150 | 20 | 4 | 4 | 4 | 1 APB100/150 - 4 WA M10-78/5 - 4 LAG10080 |
Charakteristische Werte
| Referenzen | Charakteristische Werte - Holzverbindung auf starrem Träger | ||||
|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte - Holz C24 [kN] | ||||
| Auf Pfosten | Auf Beton | R1.k | |||
| Anzahl | Typ | Anzahl | Typ | ||
| KIT FIX APB100 | 4 | Ø10 | 4 | Ø10* | 58/kmod^0,5 |
* Beziehen Sie sich auf das Simpson Strong-Tie-Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.
Vereinfachte charakteristische Werte
| Referenzen | Vereinfachte charakteristische Werte - Holzverbindung auf starrem Träger | ||||
|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte - Holz C24 [kN] | ||||
| Auf Pfosten | Auf Beton | R1.k | |||
| Anzahl | Typ | Anzahl | Typ | ||
| KIT FIX APB100 | 4 | Ø10 | 4 | Ø10** | 69.3 |
*Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen siehe ETE-07/0285.
** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.
